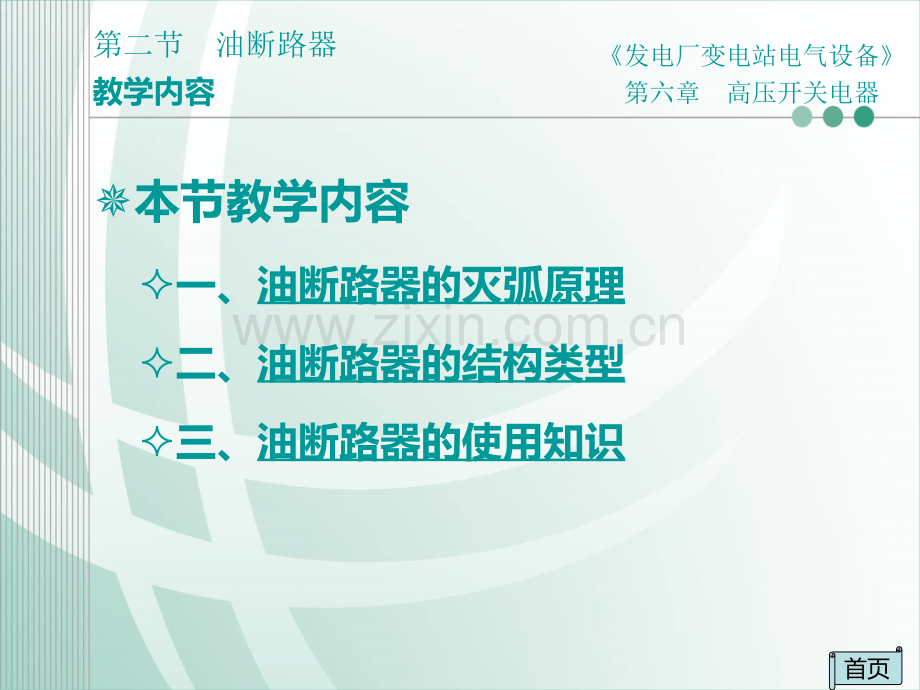

1、发电厂变电站电气设备第六章 高压开关电器第二节 油断路器发电厂变电站电气设备第六章 高压开关电器第二节 油断路器教学内容本节教学内容一、油断路器的灭弧原理二、油断路器的结构类型三、油断路器的使用知识首页发电厂变电站电气设备第六章 高压开关电器第二节 油断路器一、油断路器的灭弧原理 以开断电路为例,过程可分为:(1)动、静触头分离的瞬间在触头之间产生电弧。(2)绝缘油在电弧的高温作用下,被迅速蒸发和分解成油蒸汽和其他气体,在电弧周围形成混合气泡。(3)气体被密封在灭弧室内,使灭弧室内压力不断增高,电弧中游离质点的浓度增加,增强了复合,加强了去游离作用。由于温度和压力差,气泡内产生剧烈的扰动,加强

2、了对弧柱的冷却作用。(4)随着触头间距的增大,电弧被拉长,在电弧电流过零时,断口间的介质强度很快恢复,使电弧熄灭。首页约有70%80%是具有强烈冷却作用和扩散作用的氢气。以开断电路为例,过程可分为:(1)产生电弧。(2)在电弧周围形成混合气泡。(3)增强了复合,加强了去游离作用;加强了对弧柱的冷却作用。(4)电弧熄灭。结论:油断路器是一种自能式断路器,即是利用电弧本身的能量来熄灭电弧。采用各种类型的灭弧装置,可提高介质强度的恢复速度,缩短燃弧时间。如横吹灭弧室、纵吹灭弧室以及纵横吹灭弧室等。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器二、油断路器的结构类型1.多油断路器 多油断路器

3、的触头和灭弧系统放置在由钢板焊接成的装有大量绝缘油的油箱中,其绝缘油既是灭弧介质,又是主要的绝缘介质,承受不同的导体之间及导体与地之间的绝缘。优点:多油断路器通常每相采用两个断口,可靠性较高;油箱内可以安装套管式电流互感器,配套性好;结构简单,运行维护易于掌握;对气候适应性较强,而且价格低廉。缺点:用油量多,消耗金属材料多,体积庞大,维修工作量大。相对而言,其分、合闸速度低,动作时间长,开断电流小。用途:一般用于偏远的、经济落后的地点。实例:DW835型断路器 断路器采用三相分箱式结构,三相及操动机构装在一个公共支架上。每相由高压电容套管、套管式电流互感器、静触头、灭弧室、导电横梁、提升杆、传

4、动机构、油箱、框架和操动机构组成。各相分别装在单独的油箱盖上,每相两个断口,每个断口由一个电容套管和灭弧室组装而成。采用纵横吹灭弧。电流互感器在电容套管芯外并固定于油箱盖上,每台断路器可附装612个套管式电流互感器。三相的触头传动系统用拉杆连在一起,由一个操动机构进行联动操作。操动机构利用直流电磁铁进行合、分闸操作,也可手动分闸。操动机构箱采用三开门结构,箱内装有电磁操动机构、直流接触器、保护合闸线圈的熔断器、接线端子、电缆出线盒等。箱外装有紧急手动分闸手柄。1油箱盖;2提升结构;3电容套管;4灭弧室;5电流互感器6油箱;7铁架;8升降机构;9操动机构;10静触头;11罩;12水平拉杆;13垂

5、直拉杆发电厂变电站电气设备第六章 高压开关电器第二节 油断路器二、油断路器的结构类型2.少油断路器 少油断路器的触头和灭弧系统放置在装有少量绝缘油的绝缘筒中,其绝缘油主要作为灭弧介质,只承受触头断开时断口之间的绝缘,不作为主要的绝缘介质。少油断路器中不同相的导电部分之间及导体与地之间是利用空气、陶瓷和有机绝缘材料来实现绝缘。优点:油量少,体积小,重量轻,运输、安装、维修方便。结构简单,产品系列化强。主要技术参数比多油断路器好,动作快,可靠性高。价格优势很明显,适用于要求不高的场合。种类:按安装地点分为户内式和户外式两种。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器二、油断路器的结构

6、类型 实例:(1)SN1010系列户内少油断路器 SNl010系列少油断路器基本结构相似,均由框架、传动系统和箱体三部分组成。1排气孔盖;2-注油螺栓;3回油阀;4-上帽装配;5-上接线座;6-油位指示计;7-静触座装配;8-逆止阀;9-弹簧片;10-绝缘套筒;11-上压环;12-绝缘环;13-触指;14-弧触指;15-灭弧室装配;16-下压环;17-绝缘筒装配;18-下接线座装配;19-滚动触头;20-导电杆装配;21-特殊螺栓;22-基座装配;23-油缓冲器;24-放油螺栓;25-合闸缓冲器;26-轴承座;27-主轴;28-分闸限位器;29-绝缘拉杆;30-支持绝缘子;31-分闸弹簧;32

7、框架装配框架上装:分闸弹簧31、支持绝缘子30、分闸限位器28和合闸缓冲器25。传动系统:包括转轴27和绝缘拉杆29。箱体中部装:灭弧室,采用纵横吹和机械油吹联合作用的灭弧装置,通常为三级横吹,一级纵吹。箱体的下部:球墨铸铁制成的基座22,基座内装有转轴、拐臂和连板组成的变直机构,变直机构连接导电杆。基座下部:装有分闸油缓冲器23和放油螺栓24,分闸油缓冲器在分闸时起缓冲作用,吸收分闸终了时的剩余能量。导电回路:电流由上接线座5引入,经过静触头7、导电杆20和滚动触头19,从下接线座18引出。当断路器分、合闸时,操动机构通过主轴、绝缘拉杆和基座内的变直机构,使导电杆上下运动,实现断路器的分、合

8、闸。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器二、油断路器的结构类型(2)SW6110、SW6220系列户外少油断路器 户外少油断路器主要由底架、支柱绝缘子、传动系统、触头系统、灭弧系统、缓冲器及油位指示器等部分组成。l座架;2支持绝缘子;3三角形机构箱;4灭弧装置;5传动拉杆;6操动机构;7均压电容器;8支架;9卡固法兰;10直线机构;11中间机构箱;12导电杆;13放油阀;14玻璃钢筒;15下衬筒;16调节垫;17灭弧片;18衬环;19调节垫;20上衬筒;21静触头;22压油活塞;23密封垫;24铝压圈;25逆止阀;26铁压圈;27上法兰;28接线板;29上盖板;30安全阀片

9、;31帽盖;32铝帽;33铜压圈;34通气管;35瓷套,36中间触头;37毛毡垫;38下铝法兰;39导电板;40M10螺丝;41M12螺母;42导向件;43M14螺丝;44压油活塞弹簧;45M12螺丝;46胶垫;47压油活塞装配 断路器各断口单元均为标准结构,每柱由底架、支柱瓷套、中间传动机构和两个断口组成,呈“Y”型布置。SW6110型每相为一柱两个断口,SW6220型每相由两柱四个断口串联组成。底架:由型钢焊接而成,上面装有传动拐臂、油缓冲器和合闸保持弹簧。支柱瓷套:采用弹簧卡固固定,构成对地绝缘,内有绝缘油和提升杆。中间传动机构:位于支柱瓷套上部的三角箱内。灭弧室:主体是一个高强度环氧玻

10、璃钢筒,它起压紧保护灭弧室瓷套的作用,也作为开断时高压力的承受件,筒内放有隔弧板,组成多油囊的纵吹灭弧室。为了均衡电压分布,在各断口上并联有均压电容器。触头座内装有压油活塞,以提高开断小电流的性能。导电部分装有铜钨合金触头、触指、保护环,以提高开断能力,延长使用周期。每相断路器配用一台液压操动机构操动,由电气实现三相机械联动。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器三、油断路器的使用知识1.检查和维护 工程交接验收时应检查:断路器固定牢靠,外表清洁完整;电气连接可靠且接触良好;无渗油现象,油位油色正常;断路器及其操动机构的联动正常,无卡阻现象;分、合闸指示正确;调试操作时,辅助

11、开关动作准确可靠,触点无电弧烧损;瓷套完整无缺,表面清洁;油漆完整,相色标志正确,接地良好。正常运行时应检查:油色、油位正常,本体各充油部位不应有渗漏;瓷套管清洁,无破损裂纹、放电痕迹;各连接头接触良好,无发热松动;绝缘拉杆及拉杆绝缘子完好无缺;分、合闸机构指示正确;操动机构箱盖关闭严密;分合闸线圈无焦臭味,二次线部分无受潮、锈蚀现象。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器三、油断路器的使用知识2.检修 检修周期:油断路器一般每34年进行一次大修,新安装的断路器在投运一年后应进行一次大修。大修项目:断路器的外部检查及修前试验,放油;导电系统和灭弧单元的分解检修;绝缘支撑系统(

12、支持瓷套等)的分解检修;变直机构和传动机构的分解检修;基座的检修;更换密封圈、垫;操动机构的检修;复装及调整试验(包括机械特性试验和电气、绝缘试验);除锈刷漆,绝缘油处理注油或换油;清理现场,验收。小修项目:断路器外部的检查和清洁,渗漏油处理;消除运行中发现的缺陷;检查外部传动机构和弹簧等;检查所有螺栓、螺帽、开口销;清扫检查操动机构,加润滑油;预防性试验。临时性检修:当发现断路器有危及安全运行的缺陷时(如回路电阻严重超标、接触部位有明显过热,多油断路器介质损耗因数值超标,少油断路器直流泄漏电流值超标,严重漏油等),或正常操作次数达到规定值时(达200次及以上时或达到规定的故障跳闸次数后),应进行临时性检修。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器思考习题思考练习简述少油的基本特点和使用要点。发电厂变电站电气设备第六章 高压开关电器第二节 油断路器
