二次结构加气混凝土砌块墙质量缺陷防治PPT课件.ppt

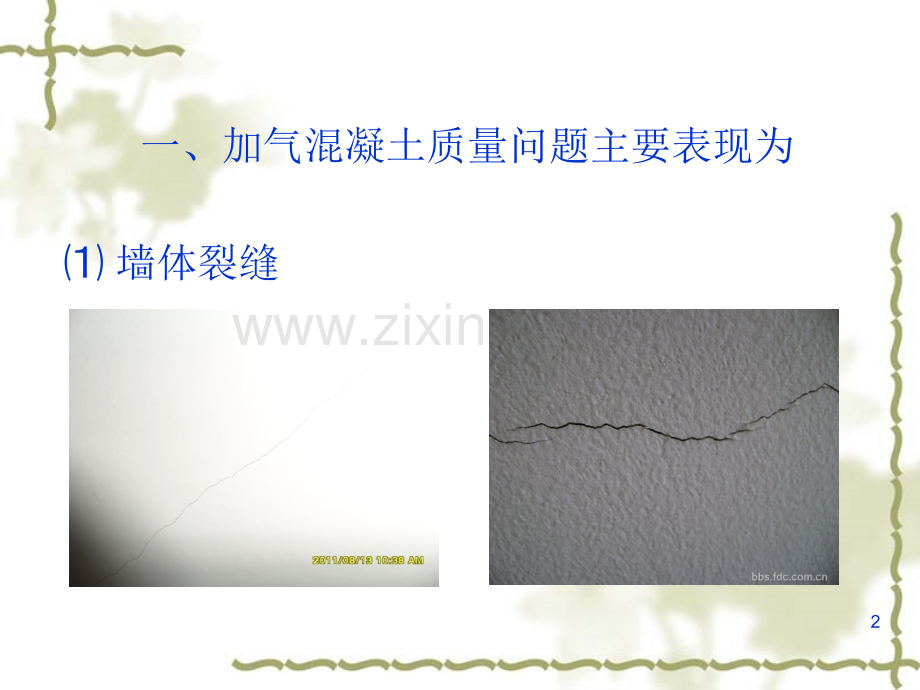

加气混凝土砌块墙质量缺陷防治方法1墙体裂缝一、加气混凝土质量问题主要表现为2抹灰层裂缝、空鼓、脱落3隔音差表现为隔墙两侧能相互听设对表现为隔墙两侧能相互听设对方的轻声说话，使两个房间失方的轻声说话，使两个房间失去私秘性，对双方的活动、休去私秘性，对双方的活动、休息造成严重的影响息造成严重的影响4洇水、渗漏5二、加气混凝土墙体产生裂缝原因分析二、加气混凝土墙体产生裂缝原因分析加气混凝土裂缝产生的原因：加气混凝土裂缝产生的原因：1、地基沉降、地基沉降2、温度变化、温度变化3、干缩变形、干缩变形4、设计构造、设计构造5、材料质量、材料质量6、施工质量、施工质量7、工程管理、工程管理6一、是温度裂缝；一、是温度裂缝；二、是干燥收缩裂缝，二、是干燥收缩裂缝，（温度和干缩共同产生的裂缝）（温度和干缩共同产生的裂缝）；三、是设计构造的裂缝三、是设计构造的裂缝；四、是施工质量造成的裂缝。四、是施工质量造成的裂缝。根据裂缝成因分为以下四类：根据裂缝成因分为以下四类：71、温度裂缝由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝，门窗洞口的八字裂缝等等。2、干缩裂缝加气混凝土砌块，随着含水量的降低，材料会产生较大的收缩变形。一般干缩率为0.30.45mm/m。干缩变形的特征是早期发展较快，如果将砌块放置28d能完成约50%的干缩变形。这类变形在墙体上分布广、数量多、裂缝程度也比较严重。如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架或剪力墙与填充墙之间的裂缝。8非承重砌块墙体是后填充的围护结构，在墙体过长、过高时，未采取加强构造措施。门窗洞及预留洞的四角处于应力集中区，未采取合理连接构造措施。墙面开槽、开洞安装管线、线盒及插座等，未提出细部处理要求。墙面吊挂重物处，未作加固处理引起墙体变形开裂。与水接触墙面未考虑防排水、泛水及滴水等构造措施，引起开裂渗漏。3、因设计构造因素产自的裂缝：94、因砌筑施工质量因素造成的裂缝：砌块缺棱掉角或对非标准砌块随意砍凿砌筑；用不同材质砌块混砌。使用养护龄期不足的砌块。使用含水量过大或雨期施工淋湿的砌块。未采用配套的专用砂浆。砌块排列不合理。砂浆铺滩方法不正确。未设拉接钢筋或拼接不牢固；砌体与梁下砌筑间隔时间不足，砌体与梁之间砌筑不密实。门窗与墙体之间嵌缝及防水处理不当。墙体开槽、孔洞预留、穿墙套管等部位填补处理不当。105、因墙面抹灰因素造成的裂缝；抹灰砂浆未采用配套的专用砂浆。采用普通抹灰砂浆，砌体与砂浆的胀缩系数、强度相差较大，因砂浆自身收缩产生开裂。基层清除不干净。当基层处理未采用界面剂时，因抹灰砂浆保水性能不能满足砌块吸水要求引起砂浆开裂。（如砌体浇水过多会引发干缩开裂）未分层抹灰，或抹灰层过厚未采取加强措施。框架柱、梁与砌体之间不同材料的结合部，未采取防裂措施。夏季抹灰后失水过快，冬季施工昼夜温差冻融使砂浆失去粘结力。11四、控制墙体开裂的工艺技术四、控制墙体开裂的工艺技术引发蒸压加气混凝土砌块裂缝的原因很多，要从各方面采取技术控制措施，首先要加强砌块产品管理，保证材料质量。最好采用与砌块配套的专用砌筑砂浆与抹面砂浆。同时要针对各种开裂的原因，精心设计、精心施工、严格管理，才能有效根治墙体开裂问题。12砌块材料应有产品合格证、产品出场检测报告、主要性能的进场复验报告。砌块强度等级必须符合规定，各项性能指标、外观质量、块型尺寸允许偏差应符合国家标准。不使用龄期小于30天的加气混凝土砌块。应严格控制加气混凝土砌块的含水率和含水深度。进入施工现场的砌块材料应按产品标准进行质量验收。1、砌块材料132、砌筑、砌筑砂浆砂浆所用材料的品种和性能除应符合设计要求外，还应符合以下要求：加气混凝土砌筑墙体时，最好使用配套的专用砌筑砂浆与抹面砂浆。砌筑砂浆的强度不能太高，一般为M50。砌筑砂浆、抹面砂浆的干密度、抗压强度，抗折强度、粘结强度、收缩性能等指标必须符合标准要求。砂浆的原材料，如水泥、石灰膏、砂、掺合料、外加剂的性能指标，均应符合相应技术标准的规定。砌筑砂浆采用普通砂浆时，对砂浆的技术要求应符合国家标准砌筑工程施工质量验收规范（GB50203-2002）的规定。施工时，砌筑砂浆应通过试配确定配合比。砂浆试块强度验收时，其强度标准必须符合规定。砂浆的原材料还应符合相应标准的规定。抹面砂浆采用普通砂浆时，对抹面砂浆的技术要求。抹面砂浆和砌筑砂浆用砂的含泥量不应大于3%。砂浆的原材料、配合比及强度检验，还应符合相应标准规定。143、非承重墙体施工加气混凝土砌块的砌体工程施工，除应符合规范GB502032002的基本规定外，尚应符合以下要求：砌块在运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆放高度不得超过2m，并应防止雨淋。砌块养护龄期应超过28d才能上墙砌筑。采用专用砂浆砌筑时，砌体含水率应小于15%，并进行干砌（砌块表面不浇水），采用普通砂浆砌筑时，在控制含水率和含水深度的同时，应提前12d浇水湿润。在高温季节砌筑时，宜向砌筑面适量浇水。切割砌块应使用手提式机具或相应的机械设备。砌筑前，应按设计要求弹出墙的中线、边线与门窗洞位置，并应以皮数杆为标志，拉好水准线。并按排块设计进行砌筑。应适当控制每天的砌筑速度。填充墙体底部应砌筑三行高强度砖，如灰砂砖、页岩砖、混凝土砖等，有防水要求的房间应设混凝土导墙，导墙高度设计一般为200，要注意我们要求200高应从建筑标高算起，而不能建构标高算起。15不同干密度和不同强度的砌块不应混砌，也不得和其它砖、砌块混砌。砌体转角和交接部位应同时砌筑。对不能同时砌筑又必须留槎的间断处，应砌成斜槎，斜槎长度应小于高度的2/3。填充墙砌体留置的拉接钢筋位置。砌体砌筑时，应严格控制水平度、平整度。并应错缝搭砌。砌体的灰缝厚度和宽度应正确，其水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm，砌筑的水平、垂直砂浆饱满度均应80%。每日砌筑高度控制在1.4m以内，下雨天停止砌筑。砌至梁底约200mm左右时应留一定空隙，并应至少间隔7d，待砌体变形稳定后，再用同种材料的实心辅助小砌块斜砌挤紧顶牢，砌筑砂浆应饱满。墙体尺寸允许偏差，如轴线位移、垂直度、表面平整度、门窗洞口高宽及偏移等应控制在规范允许范围内。16楔形块的高度：设楔形块的高度为X，设墙与梁底或板底的距离为h(h砌块高度)，每道灰缝的厚度为15mm，按2.5条灰缝计算，2.51537.5mm；楔形块的高度XH37.5楔形块的长度砌块长度的1/2，将（X37.5）1/2的矩形砌块对角锯成两个楔形块，待砌体完成7d后，用满铺砂浆法将楔形砌块相对砌筑并挤紧，砂浆不饱满的灰缝用勾刀塞入砂浆并挤紧。174、墙体与门窗框的连接与密封v门窗安装应先在墙体中预留门窗洞，采用抹灰收口后装门窗框的施工方法。塑钢、铝合金门窗安装，若洞口两侧无构造柱或钢筋混凝土柱，则应在门窗洞两侧的墙体，按上、中、下位置每边砌入C15混凝土块，用尼龙锚栓将塑钢、铝合金门窗连接铁件与混凝土块固定。塑钢、铝合金门窗与墙体之间的缝隙做法如下：无墙体保温层的做法：用聚合物砂浆收口，门窗洞口与窗框之间预留58mm的缝隙，门窗框安装完成后，用PU发泡胶或其它弹性材料进行填塞，用中性硅酮耐候密封胶封口，窗口外侧在抗裂砂浆表面做1mm厚水泥基渗透结晶防水涂膜后，再用中性硅酮耐候胶封口。窗台的排水坡度为15%。有墙体外保温的做法：内侧按确定的洞口尺寸要求用聚合物砂浆抹至墙中线，外墙保温板粘贴后用保温砂浆抹至墙中心线，抗裂砂浆压入网格布两道，厚度58mm，窗台有出挑小檐时应在保温砂浆层内设置承重钢架，窗台的排水坡度为15%，安装窗框后用PU发泡胶或其它弹性材料对洞口与门窗框之间的缝隙进行填塞，再用中性硅酮耐候密封胶封口。185、墙体暗敷管线、墙体暗敷管线水电管线（包括穿墙套管、线盒、插座等）的暗敷，必须待墙体完成并达到一定强度后才能进行。开槽或凿洞时，应使用轻型电动切割机并辅以镂槽器，开槽及洞口深度不宜超过墙厚的1/3，且不允许开水平槽，如墙体内一定要设水平管，应在墙体砌筑时埋设。敷设管线后的沟槽、穿墙套管和预埋件等，用C20细石混凝土找平，抹灰时应加挂直径不小于0.8mm，网眼为2020mm的镀锌钢丝网，每边宽出不小于150mm，。19墙体抹灰前，要做好如下几个步骤；保证墙体完成30天以上。抹灰的环境温度应保持在5以上。抹灰厚度不大于20mm。认真检查墙体有无裂缝，有裂缝部位要根据情况采取措施，最好采刻槽修补后，加钉钢丝网的方法处理。涂刷界面砂浆。有防水要求的墙面抹灰，用界面素浆。墙体与框架或混凝土剪力墙交接处，钉镀锌钢丝网，钢丝网钉牢后，抹水泥砂浆。如果室内采用粉刷石膏抹灰，则在该部位压入耐碱玻纤网格布。加气混凝土砌块墙体抹灰分两遍成活。卫生间、厨房等面层粘面砖的房间墙面基层钉镀锌钢丝网。6、墙面抹灰施工20室内墙面抹石灰砂浆或石膏砂浆、门窗洞口的阳角应采用11水泥砂浆做暗护角。抹灰前，基层表面的尘土、舌头灰、污垢、油渍等应清除干净，同时对砌块的缺棱掉角、灰缝不饱满等缺陷进行填补。采用普通砂浆抹灰时，宜在基层表面涂刷专用界面剂胶浆，以利基层与抹灰砂浆粘结牢固。大面积抹灰前应设置标筋，底层及面层抹灰应有适当间隔时间。外墙抹灰时，夏季采用遮阳蓬布，避免在暴晒下抹灰；冬季应采取防冻措施。为了防止抹灰层开裂，可在砂浆中掺入防裂剂。填充墙与砌体结合部的处理：应在该部位内外两侧，敷设宽度不小于200mm的钢丝网或玻璃纤维网格布，在绷紧后分别固定在混凝土与砌体的底灰上，要保证网片粘结牢固。抹灰层应防止快干、水冲、撞击和震动。在凝结后应采取措施防止玷污和损坏。对于普通砂浆，抹灰层应在湿润条件下养护。宜在抹灰层上喷养护剂，进行充分养护。21五、防止加气混凝土砌块墙体裂缝的构造加固五、防止加气混凝土砌块墙体裂缝的构造加固措施措施1、为消除主体结构和围护墙体之间由于温度变化产生的收缩裂缝，砌块与墙柱相接处，应留拉结筋，拉结筋竖向间距为500600mm（根据所选用产品的高度规格来决定），压埋HPB23526.5钢筋，两端伸入墙内不小于墙长的1/5且不应小于700mm，拉结筋锚固可、平直，宜每隔两道拉接筋，设一道接续筋加强。另在砌筑至墙高中部时在墙内设置60mm厚同墙宽的C20钢筋混凝土带，内配26.5200，以防止收缩拉裂墙体。客厅、主卧室墙体净长超过3.6m时，在墙体中部加设构造柱，并设置拉结筋。222、在跨度或高度较大的墙中设置构造梁柱或钢筋混凝土腰梁。一般当墙体长度大于墙高2倍或超过4m时，在墙体中部设C20混凝土圈梁，内配4612、6.5200钢筋。3、窗台与窗间墙交接处是应力集中的部位，容易受砌体收缩影响产生裂缝，因此，宜在窗台处设置钢筋混凝土现浇带以抵抗变形。门窗洞口上部的边角处也容易发生裂缝和空鼓，此处宜用圈梁取代过梁。4、加气混凝土外墙墙面水平方向的凹凸部位（如线脚、雨罩、出檐、窗台等），应做泛水和滴水，以避免积水。23六、不得在以下部位或环境使用加气混凝土砌块六、不得在以下部位或环境使用加气混凝土砌块1、建筑物相对标高0.000以下的部位；2、长期浸水或经常干湿循环交替的部位；3、长期受化学侵蚀的环境；4、砌体表面经常处于80以上的高温环境。24七、轻质墙隔音质量差的解决方法七、轻质墙隔音质量差的解决方法 建筑类别 围护结构部位 计权隔声量(dB)特级 一级 二级 三级 住宅 分户墙及楼板 50 45 40 客房与客房间隔墙 50 45 40 40 旅馆 客房与走廊间隔墙(包含门)40 40 35 30 客房外墙(包含窗)40 35 25 20 注：摘自GBJ11888民用建筑隔声设计规范。251、加气混凝土隔声性能：75厚双面抹灰：39.8db100厚双面抹灰：40.6db150厚双面抹灰：42.0db200厚双面抹灰：43.1db752双层墙75空气层双面抹灰：51.0db1、加气混凝土隔声性能：262、石膏砌块墙隔声性能273、建筑隔声分为特级、一级、二级、三级、四级共四个等级，但没有给出什么相的住宅建筑为一级、什么标准的建筑为二级、三级和四级。28材料的空气隔声性能是按材料的密度成反比的，材料的密度越大空气隔声性能就越好，材料的密度越小，空气隔声性能就越差，由于加气混凝砌块的容重小，所以加气混凝土墙本身空气隔声性能差。加气混凝土墙体裂缝，造成墙体隔声性能差。加气混凝土墙体砌筑砂浆不饱满，造成墙体隔声性能差。配电箱暗将形成声音通道；造成隔声性能差。两个房间的接线盒相对安装，形成空气短路，造成隔声性能差。294、提高蒸压加气混凝土隔声性能的措施：根据本文第四款和第五款，控制墙体裂缝的发生。配电箱尽量设计在混凝土剪力墙上，或客厅与餐厅之间的隔墙上，减少空气造成的短路。两个房间的接线盒错开安装，去消空气短路。30
