简单直流电路习题答案PPT课件.ppt

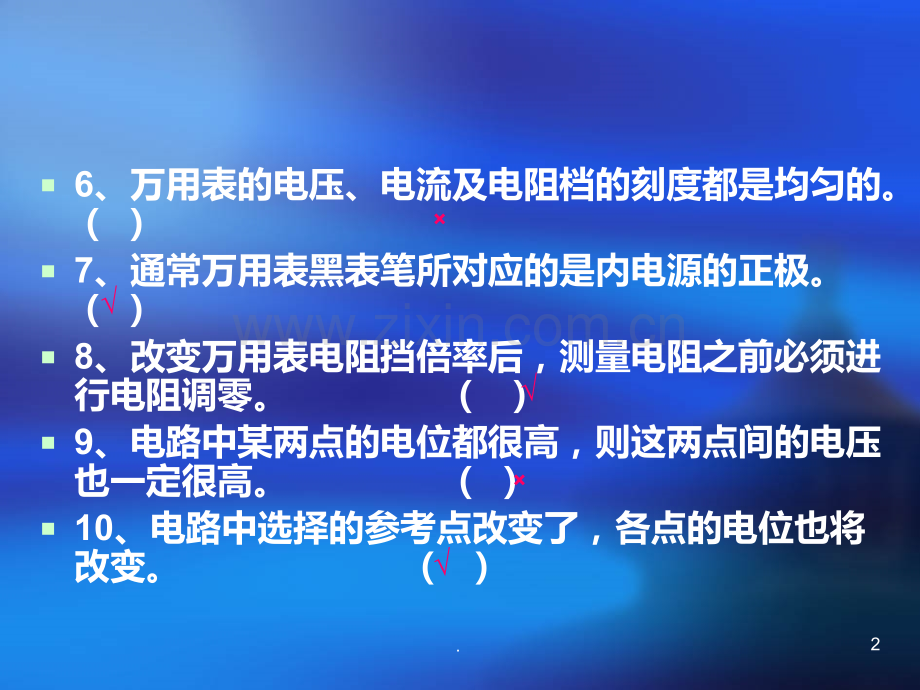

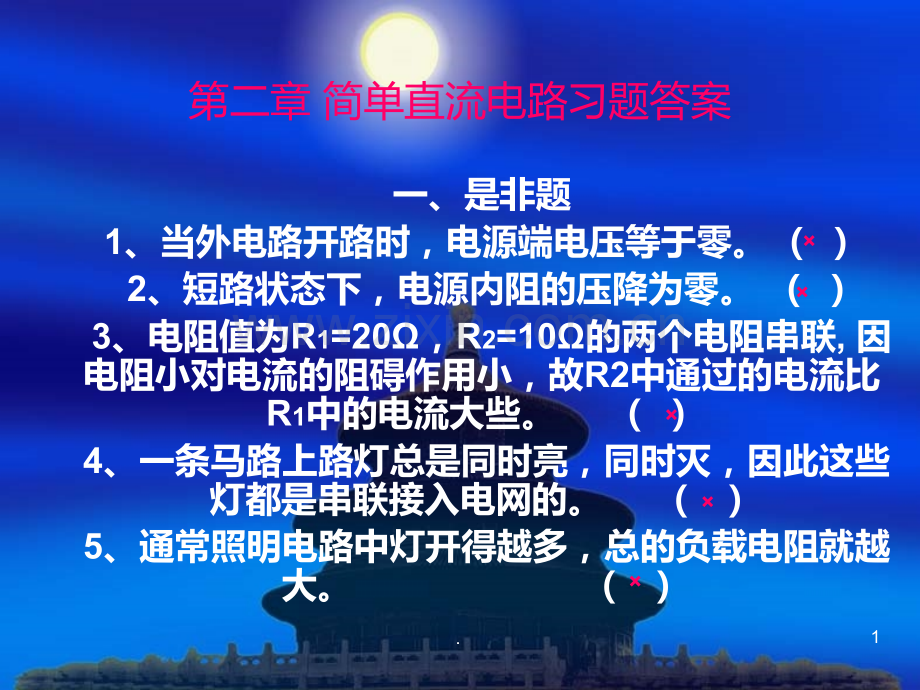

<p>第二章 简单直流电路习题答案一、是非题1、当外电路开路时，电源端电压等于零。（）2、短路状态下，电源内阻的压降为零。（）3、电阻值为R1=20，R2=10的两个电阻串联,因电阻小对电流的阻碍作用小，故R2中通过的电流比R1中的电流大些。（）4、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。（）5、通常照明电路中灯开得越多，总的负载电阻就越大。（）1.6、万用表的电压、电流及电阻档的刻度都是均匀的。（）7、通常万用表黑表笔所对应的是内电源的正极。（）8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。（）9、电路中某两点的电位都很高，则这两点间的电压也一定很高。（）10、电路中选择的参考点改变了，各点的电位也将改变。（）2.二、选择题 1、在图2-29所示电路中，E=10V，R0=1，要使Rp获得最大功率，Rp应为()。A.0.5 B.1 C.1.5 D.0 2、在闭合电路中，负载电阻增大，则端电压将()。A.减小 B.增大 C.不变 D.不能确定 3、将R1R2R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是()。A.R1 B.R2 C.R3 D.不能确定 4、若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是()。A.R1 B.R2 C.R3 D.不能确定 C,1.5B.增大A.R1C.R33.5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源 上，则()。A.40W灯较亮 B.60W较亮 C.两灯亮度相同 D.不能确定6、两个电阻R1、R2并联，等效电阻值为()。A.两者的和除以两者的乘积 B.R1-R2 C.两者的乘积除以两者的和 D.倒数和7、两个阻值均为555的电阻，作串联时的等效电阻与作并联时的等效电阻之比为()。A.2:1 B.1:2 C.4:1 D.1:48、电路如图2-30所示，A点电位为()V。A.6 B.8 C.-2 D.10A.40W灯较亮C.两者的乘积除以两者的和C.4:1A.64.三、填充题 1、电动势为2V的电源，与9的电阻接成闭合电路，电源两级间的电压为1.8V，这时电路中的电流为 A，电源内阻为 。2、在图2-31所示电路中，当开关S扳向2时，电压表读数为6.3V；当开关S扳向1时，电流表读数为3A，R=2，则电源电动势 V，电源内阻为 。3、当用电器的额定电压高于单个电池的电动势时，可以用 电池组供电，但用电器的额定电流必须 单个电池允许通过的最大电流。4、当用电器的额定电流比单个电池允许通过的最大电流时，可采用 电池组供电，但这时用电器的额定电压必须 单个电池的电动势。0.216.30.1串联小于并联低于5.5、有一个电流表，内阻为100，满偏电流为3mA，要把它改装成量程为6V的电压表，需 的分压电阻；若要把它改装成量程为3A的电流表，则需 的分流电阻。6、两个并联电阻，其中R1=200，通过R1的电流I1=0.2A，通过整个并联电路的电流I=0.8A，则R2=，R2中的电流I2=A。7、用伏安法测电阻，如果待测电阻比电流表内阻 时，应采用 。这样测量出的电阻值要比实际值 。8、用伏安法测电阻，如果待测电阻比电压表内阻 时，应采用 。这样测量出的电阻值要比实际值 。1.9K0.166.70.6大得多内接法大小得多外接法小6.9、在图2-32所示电路中，R1=2，R2=3，E=6V，内阻不计，I=0.5A，当电流从D流向A时，Uac=、Udc=；当电流从A流向D时,Uac=、Udc=。10、在图2-33所示电路中，E1=6V，E2=10V，内阻不计，R1=4，R2=2，R3=10，R4=9，R5=1，则VA=，VB=，VF=。5V1.5V7V-1.5V2V2V1V7.四、问答与计算题 1、电源的电动势为1.5V，内电阻0.12，外电路的电阻为1.38，求电路中的电流和端电压？解:由闭合电路欧姆定律有 U端=E-IR0=1.5-1X0.12=1.38V8.2、图2-2所示电路中，加接一个电流表，就可以测出电源的电动势和内电阻。当变阻器的滑动片在某一位置时，电流表和电压表的读数分别是0.2A和1.98V；改变滑动片的位置后两表的读数分别是0.4A和1.96V，求电源的电动势和内电阻。解:由闭合电路欧姆定律 E=IR+IrE=IR+Ir的变形式（E=UE=U端+Ir+Ir），列方程有解之得9.3、有十个相同的蓄电池，每个蓄电池的电动势为2V，内阻为0.04，把这些蓄电池接成串联电池组，外接电阻为3.6，求电路中的电流和每个蓄电池两端的电压。解：E总=210=20V R0=0.0410=0.4 I=E总/(R0+R)=20/4=5A U=2V10.4、有两个相同的电池，每个电池的电动势为1.5V，内阻为1，把这两个电池接成并联电池组，外接电阻为9.5，求通过外电路的电流和电池两端的电压。解:R0=1/2=0.5 I=1.5/(9.5+0.5)=0.15A U=1.5V11.5、图2-34所示电路中，1K电位器两端各串100电阻一只，求当改变电位器滑动触点时，U2的变化范围。解:电路中的电流I为触点位于最上端时，有最大值，U2=I(1000+100)=11V触点位于最下端时，有最小值，U2=IX100=1V12.6、有一电流表，内阻为0.03，量程为3A。测量电阻R中的电流时，本应与R串联，如果不注意，错把电流表与R并联了，如图2-35所示，将会产生什么后果？假设R两端的电压为3V。解:串联时电流I I=100A3A 电流表串联时将烧毁13.7、在2-36所示电路中，电源的电动势为8V，内电阻为1，外电路有三个电阻，R1=5.8，R2=2，R3=3。求通过各电阻的电流；外电路中各个电阻上的电压降和电源内部的电压降；外电路中各个电阻消耗的功率，电源内部消耗的功率和电源的总功率？解:I1=I R0=I总=1A14.U UR0R0=I=IR0R0R R0 0=1=11=1V1=1V U UR1R1=I=I1 1R R1 1=1=15.8=5.8V5.8=5.8V U UR2R2=I=I2 2R R2 2=0.6=0.62=1.2V2=1.2V U UR3R3=I=I3 3R R3 3=0.4=0.43=1.2V3=1.2V P P1 1=I=I1 12 2R R1 1=1=12 25.8=5.8W5.8=5.8W P P2 2=I=I2 22 2R R2 2=0.6=0.62 22=0.72W2=0.72W P P3 3=I=I3 32 2R R3 3=0.4=0.42 23=0.48W3=0.48W P PR0R0=I=IR0R02 2R R0 0=1=12 21=1W1=1W P P总=I=I总2 2R R总=I=I总2 2X X（R R0 0+R+R1 1+R+R2 2/R/R3 3）=8W=8W15.8、图2-37所示电路中，求出A、B两点间等效电阻。16.9、图2-38所示电路中，有两个量程的电压表，当使用a、b两端点时，量程为10V，当使用a、c两端点时，量程为100V，已知表的内阻Rg为500，满偏电流Ig为1mA求分压电阻R1和R2的值。解：U U1 1=IRg=0.001=IRg=0.001500=0.5V500=0.5V U U2 2=10-0.5=9.5V=10-0.5=9.5V R R1 1=U=U2 2/I=9.5/0.001=9.5/I=9.5/0.001=9.5k k U U2 2=100-0.5=99.5V=100-0.5=99.5V R R2 2=99.5/0.001-9500=90K=99.5/0.001-9500=90K17.10、在图2-22所示电路中，R为15，电桥平衡时，l1为0.45m，l2为0.55m，求待测电阻Rx。解：18.11、在2-39所示电路中E1=20V，E2=10V，内阻不计，R1=20，R2=40，求A、B两点的电位；在R1不变的条件下，要使Uab=0，R2应多大？解：设电流顺时针为正方向，则 VA=-E1=-20V VB=IR1=-10V19.在R1不变情况下，要使UAB=0，则 VA=VB E E2 2+IR+IR2 2+IR+IR1 1=-IR=-IR2 2-E-E2 2-E-E1 1 R R2 2=10=10解法二：Va=-20 v Va=-20 vb b=IR=IR1 1=20I=20I1 1 I I1 1=(-E=(-E1 1-E-E2 2)/(R)/(R1 1+R+R2 2)=-30/(20+R)=-30/(20+R2 2)-20=20I -20=20I1 1 解得：R R2 2=10=1020.12、图2-40所示电路中，E1=12V，E2=E3=6V，内阻不计，R1=R2=R3=3，求Uab、Uac、Ubc。解：设电流顺时针方向为正方向，则U UABAB=-E=-E3 3+IR+IR2 2=-6+1X3=-3V=-6+1X3=-3VU UACAC=-E=-E3 3+IR+IR2 2-E-E1 1+IR+IR1 1=-12V=-12VU UBCBC=-E=-E1 1+IR+IR1 1=-9V=-9V22.</p>
