型钢悬挑卸料平台施工措施

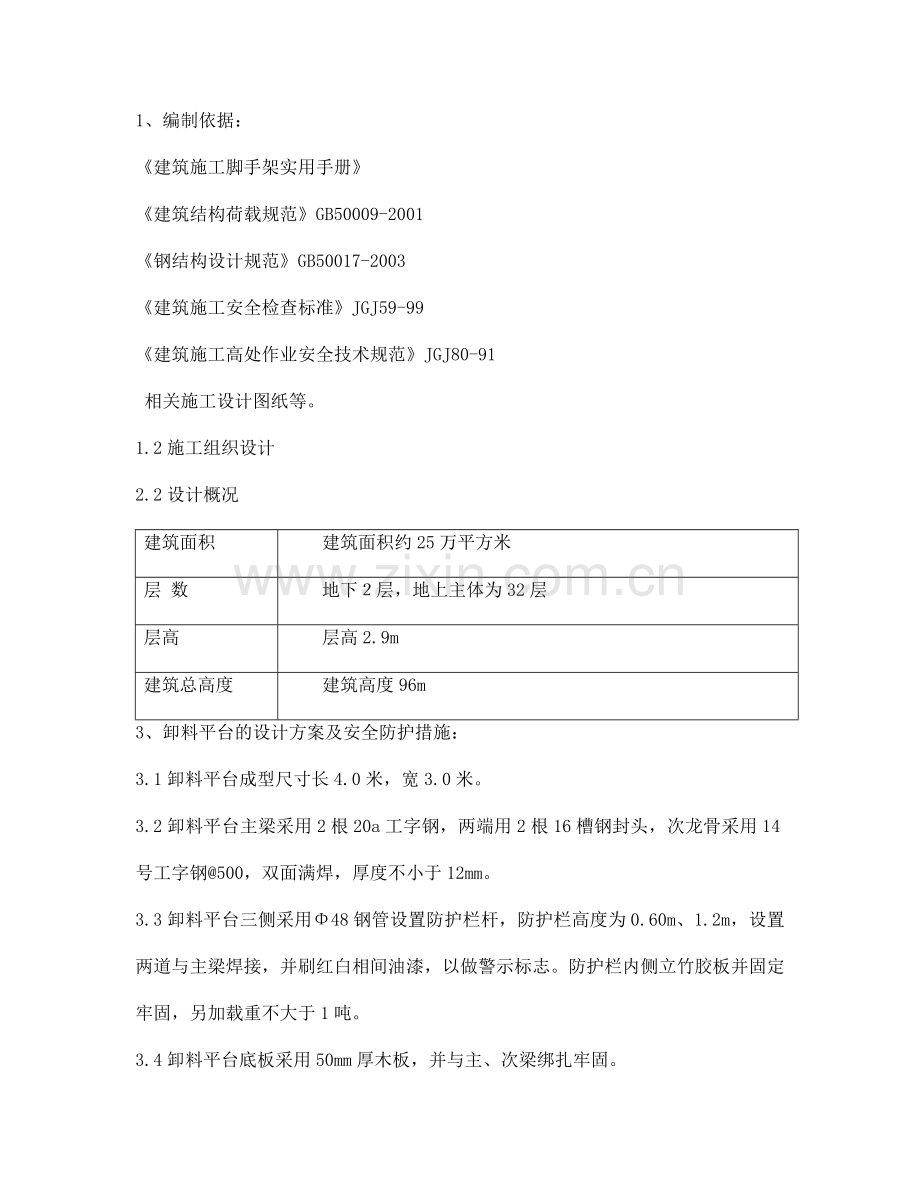

1、编制依据:
《建筑施工脚手架实用手册》
《建筑结构荷载规范》GB50009-2001
《钢结构设计规范》GB50017-2003
《建筑施工安全检查标准》JGJ59-99
《建筑施工高处作业安全技术规范》JGJ80-91
相关施工设计图纸等。
1.2施工组织设计
2.2设计概况
建筑面积
建筑面积约25万平方米
层 数
地下2层,地上主体为32层
层高
层高2.9m
建筑总高度
建筑高度96m
3、卸料平台的设计方案及安全防护措施:
3.1卸料平台成型尺寸长4.0米,宽3.0米。
3.2卸料平台主梁采用2根20a工字钢,两端用2根16槽钢封头,次龙骨采用14号工字钢@500,双面满焊,厚度不小于12mm。
3.3卸料平台三侧采用Φ48钢管设置防护栏杆,防护栏高度为0.60m、1.2m,设置两道与主梁焊接,并刷红白相间油漆,以做警示标志。防护栏内侧立竹胶板并固定牢固,另加载重不大于1吨。
3.4卸料平台底板采用50mm厚木板,并与主、次梁绑扎牢固。
3.5提升吊环及斜拉吊环采用采用Q235钢16mm加工而成,每侧焊四道与主梁外侧满焊,焊缝厚度不得小于12mm。
3.6平台每侧设两根6×37m,直径21.5的钢丝绳,每根钢丝绳设夹具不少于3个,钢丝绳与斜拉吊环接触处应垫橡胶胶皮,以缓冲钢丝绳的拉力。钢丝绳不得有锈蚀、断丝和折弯。
3.7钢丝绳与平台的角度为50°,且钢丝绳不得有松弛不受力现象,平台外口应略高于内口。
3.8每栋楼设置一个卸料台从三层起逐层提升。
3.9钢丝绳通过梁上对拉螺栓孔拉接,但两根钢丝绳不得接结于同一个对拉螺栓孔。
3.10为防止卸料平台位移,在卸料平台两根主梁末端焊接100的槽钢下挂400,挂在窗台上,用木方加牢。
3.11限重牌的设置与荷载要求:
卸料平台应设置限重牌在使用中应严格限制荷载量,严禁超过设计容许荷载。本卸料平台设计荷载量为1.0吨。
3.12、悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动。悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。
3.13、钢丝绳,构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为安全储备。
3.14、应设置四个经过验算的吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环应用HPB235钢筋制作。
3.15、悬挑式卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,采取其他方式时卡头的卡子不得少于三个,建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口。
3.16、台面应满铺脚手板。
3.17、悬挑式卸料平台左右两侧必须装固定的防护栏杆。
3.18、悬挑式卸料平台吊装,需待横梁支撑点电焊固定,接好钢丝绳,调整完毕,经过检查验收,方可松卸起重吊钩,上下操作。
3.19、悬挑式卸料平台使用时,应有专人进行检查,平台每天使用前必须对平台的钢丝绳,吊环辅设的脚手板等进行全面的检查,发现问题必须及时处理。发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复。
4.20、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超,过设计的容许荷载,应配备专人加以监督。
5、卸料平台的提升、安装和使用的安全措施:
5.1卸料平台的提升、安装应由专人负责进行,吊装时应使用卡环与平台连接,不得将吊钩直接挂在平台吊环上。
5.2卸料平台就位后,必须将四根悬吊钢丝绳与结构连接牢固和内剔杠就位后,调整完毕经安全员检查验收后方可摘掉塔吊大钩。
5.3卸料平台使用前需进行验收,做荷载试验时间不小于4小时,合格后填写验收单,方可交付使用。
5.4卸料平台提升前,首先清理干净平台上的物料,挂钩人员挂好吊钩并离开平台后,方可发出起吊信号。稍提升后再拆除固定钢丝绳和内剔杠,然后塔吊小车向外行走,待平台全部离开墙体后,方可将平台升至上层。
5.5卸料平台升至上层位置后,按安装程序进行安装。
5.6卸料平台上堆放物料时,应尽量居中平衡堆入,外端60cm内不得堆放重物。
5.7卸料平台上不得长时间存放材料,要做到随放随吊运,码放的材料不得高于1.2米,并不得将材料码放在护栏上,短于1米的材料要装入容器吊运。
5.8吊运的物料要捆绑牢固,不得长短料混吊,待作业人员离开平台后方可发出信号起吊。
5.9避免交叉作业,卸料平台在提升过程中,卸料平台下边不得有人作业或走动,操作人员严禁从平台上向下抛扔物料,也不得向平台内抛扔物料,无关人员不得随意进入平台。
5.10卸料平台使用时应有专人每天进行检查,使用前应对吊环、钢丝绳、后剔杠进行全面的检查,未发现异常情况后方可上人操作,如发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊等异常情况应及时进行修复。
5.11平台上的防护栏杆不得任意拆除。
5.12起吊时必须设专人指挥,扶平稳不能碰撞平台,其他人员不得在平台上逗留。
5.13放物料时必须按规格品种堆放整齐,长短分开,不得混吊,并且不得在平台上组装和清理模板。
5.14不得从上一层向下一层平台上乱抛物料。
5.15夜间施工平台上必须保持足够的照明。
5.16卸料平台安装需两人配合作业,并配合专业信号工协调指挥安装
型钢悬挑卸料平台计算书
悬挑卸料平台的计算依据《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。
一、参数信息
1.荷载参数
脚手板类别:木脚手板,脚手板自重(kN/m2):0.35;
栏杆、挡板类别:木脚手板挡板,栏杆、挡板脚手板自重(kN/m):0.14;
施工人员等活荷载(kN/m2):2.00,最大堆放材料荷载(kN):10.00。
2.悬挑参数
内侧钢绳与墙的距离(m):1.50,外侧钢绳与内侧钢绳之间的距离(m):2.00;
上部拉绳点与悬挑梁墙支点的距离(m):3.00;
钢丝绳安全系数K:5.50,悬挑梁与墙的节点按固支计算;
只对外侧钢绳进行计算;内侧钢绳只是起到保险作用,不进行计算。
3.水平支撑梁
主梁材料类型及型号:20a号工字钢;
次梁材料类型及型号:14号工字钢;
次梁水平间距ld(m):0.50,建筑物与次梁的最大允许距离le(m):1.20。
4.卸料平台参数
水平钢梁(主梁)的悬挑长度(m):4.00, 内锚固1.0,次梁悬臂Mc(m):0.00;
平台计算宽度(m):3.00。
二、次梁的验算
次梁选择 14号工字钢 ,间距0.5m,其截面特性为:
面积 A=21.5cm2;
惯性距 Ix=712cm4;
截面抵抗矩 Wx=102cm3;
回转半径 ix=5.76cm;
截面尺寸:b=80mm,h=140mm,t=9.1mm。
1.荷载计算
(1)、脚手板的自重标准值:本例采用木脚手板,标准值为0.35kN/m2;
Q1=0.35× 0.50= 0.18kN/m;
(2)、型钢自重标准值:本例采用14号工字钢,标准值为0.17 kN/m
Q2=0.17 kN/m
(3)、活荷载计算
1)施工荷载标准值:取2.00 kN/m2
Q3=2.00 kN/m2
2)最大堆放材料荷载P:10.00kN
荷载组合
Q=1.2×(0.18+0.17)+1.4×2.00×0.50=1.81kN/m
P=1.4×10.00=14.00kN
2.内力验算
内力按照集中荷载P与均布荷载q作用下的简支梁计算,计算简图如下:
最大弯矩M的计算公式(规范JGJ80-91,P31)为:
Mmax = ql2/8(1 - m2/l2)2 + pl/4
经计算得出: Mmax = (1.81×3.002/8)×(1-(0.002/3.002))2+14.00×3.00/4=12.53kN·m。
最大支座力计算公式:
R = [P + q(l+2m)]/2
经计算得出: R = (14.00 + 1.81×(3.00 + 2×0.00))/2 = 9.71kN
3.抗弯强度验算
次梁应力:
σ = M/γxWx ≤ [f]
其中 γx -- 截面塑性发展系数,取1.05;
[f] -- 钢材的抗压强度设计值,[f] = 205.00 N/mm2;
次梁工字钢的最大应力计算值 σ =1.25×104/(1.05×102.00)=117.04 N/mm2;
次梁工字钢的最大应力计算值 σ =117.039 N/mm2 小于 次梁工字钢的抗压强度设计值 [f]=205 N/mm2,满足要求!
4.整体稳定性验算
σ = M/φbWx ≤ [f]
其中φb -- 均匀弯曲的受弯构件整体稳定系数,查表《钢结构设计规范》(GB50017-2003)附录B得到:φb=1.3
由于 φb大于0.6,按照下面公式调整:
φb' = 1.07 - 0.282/φb ≤1.0
得到 φb' = 0.853;
次梁槽钢的稳定性验算 σ =1.25×104/(0.853×102.000)=144.06 N/mm2;
次梁工字钢的稳定性验算 σ =144.056 N/mm2 小于 次梁工字钢的抗压强度设计值 [f]=205 N/mm2,满足要求!
三、主梁的验算
根据现场实际情况和一般做法,卸料平台的内钢绳作为安全储备不参与内力的计算。
主梁选择 20a号工字钢 ,间距0.5m,其截面特性为:
面积 A=35.5cm2;
惯性距 Ix=2370cm4;
截面抵抗矩 Wx=237cm3;
回转半径 ix=8.15cm;
截面尺寸,b=100mm,h=200mm,t=11.4mm;
1.荷载验算
(1)栏杆与挡脚手板自重标准值:本例采用木脚手板挡板,标准值为0.14kN/m;
Q1 = 0.14kN/m;
(2)工字钢自重荷载 Q2=0.27kN/m
静荷载设计值 q = 1.2×(Q1+Q2) = 1.2×(0.14+0.27) = 0.50kN/m;
次梁传递的集中荷载取次梁支座力 R;
2.内力验算
悬挑卸料平台示意图
悬挑卸料平台水平钢梁计算简图
悬挑水平钢梁支撑梁剪力图(kN)
悬挑水平钢梁支撑梁弯矩图(kN·m)
悬挑水平钢梁支撑梁变形图(mm)
从左至右各支座反力:
R[1] = 15.513 kN;
R[2] = 8.527 kN。
最大支座反力为 Rmax=8.527 kN;
M1=0.912kN·m
M2=8.518kN·m
最大弯矩 Mmax=8.518 kN·m;
最大挠度 ν=0.012 mm。
M1=0.912kN.m
M2=8.518kN.m
3.抗弯强度验算
σ = M/(γxWx) + N/A ≤ [f]
其中 γx -- 截面塑性发展系数,取1.05;
[f] -- 钢材抗压强度设计值,[f] = 205.00 N/mm2;
主梁工字钢的最大应力计算值 σ =8.518×106/1.05/237000.0+9.95×103/3550.000=37.030 N/mm2;
主梁工字钢的最大应力计算值 37.030 N/mm2 小于 主梁工字钢的抗压强度设计值 [f]=205.00 N/mm2,满足要求!
4.整体稳定性验算
σ = M/(φbWx) ≤ [f]
其中φb -- 均匀弯曲的受弯构件整体稳定系数,查表《钢结构设计规范》(GB50017-2003)附录B得到:φb=1.145
由于 φb大于0.6,应按照下面公式调整:
φb'=1.07-0.282/φb ≤1.0
可得 φb'=0.766;
主梁槽钢的稳定性验算 σ = 8.518×106/(0.766×237000.00)=46.90 N/mm2;
主梁槽钢的稳定性验算 σ = 46.90 N/mm2 小于 [f]=205.00,满足要求!
5.焊缝强度验算
焊角尺寸不得小于较薄铁件厚度的1.2倍,满焊。
焊缝面积:A=2(h+2b-2t-30)×1.2t×0.7=2(200.00+2×100.00-2×11.40-30)×1.2×11.40×0.7=6649.57
焊缝惯性矩I=35280530.092
焊缝抵抗矩W=2I/h=2×35280530.092/200=352805.301
角焊缝强度fwf=160 N/mm2
σf=M2/W=8517530.358/352805.301=24.142N/mm2
τf=R[2]/(2.4t(h-t-10))=1.745N/mm2
(σf2+τf2)1/2 ≤ffw
焊缝强度验算结果满足要求!
四、钢丝拉绳的内力验算
水平钢梁的垂直支坐反力RCi和拉钢绳的轴力RUi按照下面计算,
RCi = RUisinθi
其中 RCi -- 水平钢梁的垂直支坐反力(kN);
RUi -- 拉钢绳的轴力(kN);
θi -- 拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角;
sinθi = Sin (ArcTan (3/(2+1.5)) = 0.651;
根据以上公式计算得到外钢绳的拉力为:RUi = RCi / sinθi;
RUi = 15.513 / 0.651 = 23.84 kN;
五、钢丝拉绳的强度验算
选择6×37钢丝绳,钢丝绳公称抗拉强度1550MPa,直径21.5mm。
[Fg] = aFg/K
其中[Fg]-- 钢丝绳的容许拉力(kN);
Fg -- 钢丝绳的钢丝破断拉力总和(kN),查表得Fg=199.5KN;
α -- 钢丝绳之间的荷载不均匀系数,对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8。α=0.85;
K -- 钢丝绳使用安全系数。K=5.5。
得到:[Fg]=30.832KN>Ru=23.837KN。
经计算,选此型号钢丝绳能够满足要求。
六、钢丝拉绳拉环的强度验算
取钢丝拉绳(斜拉杆)的轴力最大值RU进行计算作为拉环的拉力N为:
N=RU=23836.743N。
拉环强度计算公式为:
σ = N/A ≤ [f]
其中, [f]为拉环钢筋抗拉强度,按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下,每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2,故拉环钢筋的抗拉强度设计值[f]=50.0N/mm2;
所需要的拉环最小直径 D=[23836.7×4/(3.142×50.00×2)]1/2=17.4mm。
实际拉环选用直径D=18mm的HPB235的钢筋制作即可。
七、操作平台安全要求
1.卸料平台的上部拉结点,必须设于建筑物上,不得设置在脚手架等施工设备上;
2.卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,建筑物锐角口围系钢丝绳处应加补软垫物,平台外口应略高于内口;
3.卸料平台左右两侧必须装置固定的防护栏;
4.卸料平台吊装,需要横梁支撑点电焊固定,接好钢丝绳,经过检验后才能松卸起重吊钩;
5.卸料平台使用时,应有专人负责检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复;
6.操作平台上应显著标明容许荷载,人员和物料总重量严禁超过设计容许荷载,配专人监督。
