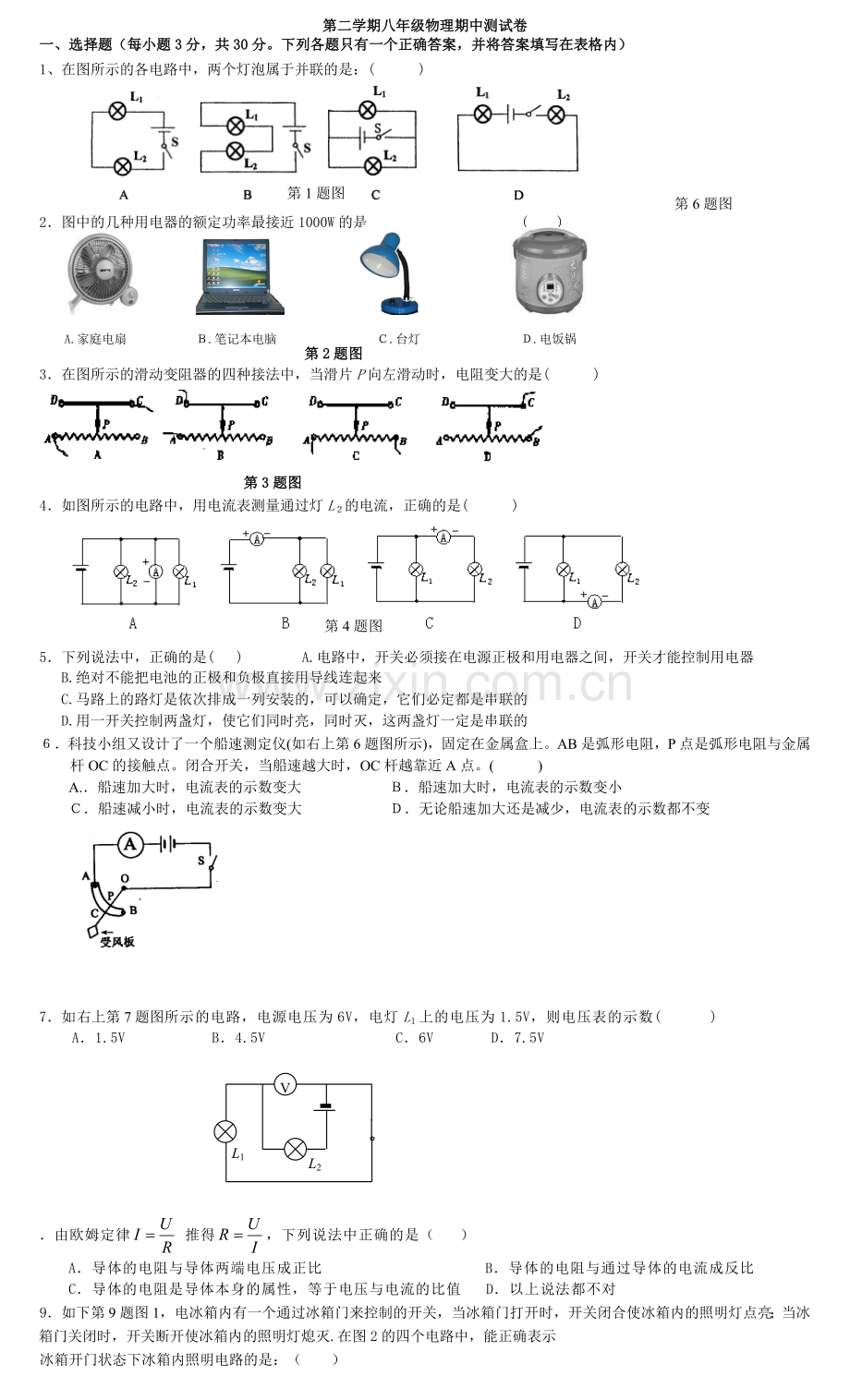

第二学期八年级物理期中测试卷
一、选择题（每小题3分，共30分。下列各题只有一个正确答案，并将答案填写在表格内）
1、在图所示的各电路中，两个灯泡属于并联的是：( )

第1题图

第6题图

A.家庭电扇 Ｂ.笔记本电脑 　Ｃ.台灯 　Ｄ.电饭锅
第2题图

2．图中的几种用电器的额定功率最接近1000W的是 ( )

3．在图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是( )

第3题图
4．如图所示的电路中，用电流表测量通过灯L２的电流，正确的是( )
第4题图

5．下列说法中，正确的是( ) A.电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
B.绝对不能把电池的正极和负极直接用导线连起来
C.马路上的路灯是依次排成一列安装的，可以确定，它们必定都是串联的
D.用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的
６．科技小组又设计了一个船速测定仪(如右上第6题图所示)，固定在金属盒上。AB是弧形电阻，P点是弧形电阻与金属杆OC的接触点。闭合开关，当船速越大时，OC杆越靠近A点。( )
A.．船速加大时，电流表的示数变大 Ｂ．船速加大时，电流表的示数变小
Ｃ．船速减小时，电流表的示数变大 Ｄ．无论船速加大还是减少，电流表的示数都不变

7．如右上第7题图所示的电路，电源电压为6V，电灯L1上的电压为1.5V，则电压表的示数( )
A．1.5V 　　　 B．4.5V 　　　　　　　 C．6V D．7.5V 　　

V
L1
L2

．由欧姆定律 推得，下列说法中正确的是（ ）
A．导体的电阻与导体两端电压成正比 B．导体的电阻与通过导体的电流成反比
C．导体的电阻是导体本身的属性，等于电压与电流的比值 D．以上说法都不对
9．如下第9题图1，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在图2的四个电路中，能正确表示
冰箱开门状态下冰箱内照明电路的是：（ ）
第9题图1
第9题图2

10．在研究“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成两段后分别接入电路中，如第10题图所示，则这是用来研究（ ） A.导体电阻与横截面积的关系 B.导体电阻与材料的关系
C. 导体电阻与长度的关系 D. 导体电阻与温度的关系
第10题图

11．横截面积大小不等的两段导体A、B如第11题图所示连接在一起，若在两段导体中的电流第11题图
大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是（ ）
A、 IA=IB B、 IA＞IB C、IA＜IB D、无法判断
12．关于家庭电路和安全用电，下列说法正确的是（ ）
A．应该用湿抹布擦拭正在发光的白炽灯　B．家庭电路中的用电器都是串联的
R=5Ω
C．湿衣服可以晾在通电电线上　 D．在我国家庭照明电路的电压是220V
13. 某同学连接的电路如图13所示，闭合开关，可能发生的现象是（ ）
A、电流表指针有较大偏转 B、电流表将被烧坏
13题图
C、电压表指针无明显偏转 D、电流表无明显偏转
14.教室里有多盏电灯，我们每多开一盏电灯，则教室电路的（ ）
A、总电阻增大 B、总电阻减小 C、总电压增大 D、总电流减小
15．如图15所示的电路中，当滑片P向左移动时， 下列判断正确的是（ ）
A.电流表示数增大，电压表示数变小
B.电流表示数变小，电压表示数增大
C.电流表示数增大，电压表示数增大
D.电流表示数变小，电压表示数变小
15题图
16、图6所示的电路中，闭合开关后，两灯均正常发光。突然，两盏灯同时熄灭且电表示数均变为零，下列分析中正确的是（ ） A、L1短路了 B、L2短路了 C、L1灯丝断了 D、L2灯丝断了
二、填空题(本题8小题，每小题3分，共24分)
第18题图

17．一节新干电池的电压是 V；我国家庭电路的供电电压是 V；对人体安全的电压是 V。
18．仔细观察图中的器材，你可以把它们分成两类：其中一类是用电器，另一类是_______，它在电路中的作用是_______________，在电路图中可用符号_________表示.
19．王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω的电阻各一个，他可以选择其中 Ω和 Ω两个电阻 联来获得。
20．在图所示的电路中，当开关S1、S2断开时，灯泡__________串联；当开关S、S1、S2均闭合时，灯泡__________并联，此时电流表测的是__________中的电流.

21．已知两个导体的电阻分别为R1＝4Ω，R2＝6Ω。若将它们串联接人电路，则总电阻为 Ω，它们各自两端的电压U1∶U2= ；若将它们并联接人电路，则总电阻为 Ω，通过它们的电流之比I1∶I2= 。
22．已知：R1<R2，将图15-1中的四种不同接法接到同一电源的两极间，电路中的电流最小的是　　　　　　　　．
第22题图

SLLL2
第24题2图
第24题1图

23．有一导体两端的电压为12V时，通过它的电流为0.2A，它的电阻是 Ω；当它两端的电压为6V时，它的电阻是 Ω；当它两端的电压为0V时，它的电阻是 Ω，通过导体的电流是 Ａ。

第20题图

24．如图24所示，当开关S闭合时，两灯的连接方式是 联；两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是 A,电灯L2中的电流是 A。

25．250mV=　 　 V； 110Kv=　　 V；15mA=　 　 A ； 0.3A= 　 mA。

26．如图所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．（1）当开关S1、S2都断开，S3闭合时，电流表的示数为 A；（2）当开关S1、S2都闭合，S3断开时，电流表示数为 A；（3）当开关 都闭合，电流表会烧坏。

第26题图

三、作图题(共6分)
27．(3分) 按照图1所示的电路图，将图2中各元件连接起来。（用笔画
27题1图17
⊙
27题
线表示导线，导线不许交叉）

28．（3分）图19为小李同学在某次测量中连接的实物图，请根据该实物图在右边方框中画出电路图。

第28题图

四、实验探究题（共27分）
29．(1)如图所示，该表是用来测量 物理量的仪表.观察此表，你能得到哪些信息，请写出一条：_ 。
(2)如图所示,这是一个电表的表盘.也许你没有见过，但根据已学知识可知，该电表使用前也需校零、观察并明确 和 ；使用该表所测量的物理量是 ，图中示数是 .
第29(2)题图

第29题(1)图
30．（10分）物理课上老师请同学们设计一个测量小灯泡电阻的实验，（1）同学们决定采用伏安法测电阻，请你在虚线方框内帮他们画出实验电路图。（2分）并说明所需测量的物理量：① ； ② ；（2分）

实验序号
电压表
示数/V
电流表
示数/A
1
3
0.16
2
6

3
12
0
第30题图

（2）连接电路时开关应 （填“闭合”或“断开”） （1分）
（3）闭合开关之前应该先调整变阻器的滑片，使它处于电阻值 （填“最大值”或“最小值”）的位置。（4）请你用所测物理量写出计算小灯泡电阻的数学表达式：R= 。（2分）
（5）实验结果发现灯丝的电阻会随电压的增大而增大，原因是 。（2分）
（6）小组同学闭合开关，滑片P移到某一位置时记录了第1组数据；滑片P继续向右移动，当小灯泡正常发光时，电流表示数如丙图所示，请帮他们将电流表的示数记入表格中空白处；当滑片P移到最右端时，小灯泡闪亮一下后熄灭，然后他们记录了第3组数据；从表中数据可知他们所用的电源电压为_____V，小灯泡正常发光时的电阻为____Ω。
(7)分析表中的数据发现灯丝的电阻是变化的，这说明____________。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________________烧断(选填“容易”或“不容易”)。
31．（7分）在 “探究并联电路干路电流与支路电流关系”的实验中．
（1）实验室提供“2.5V，0.3A”和“3.8V，0.3A”两种规格灯泡若干，小李和小张分别选用两个灯泡，按图1电路图所示连电路，请在图2中用笔划线连好电路；（2分）
（2）进行实验时，小李闭合开关后看到电流表出现如图3所示的实验现象，这是因为 （2分）
L2
31图2
L1
S

31图3
31图1

（3）两人各自做了一组实验，数据记录如下表：

A点的电流 IA／A
B点的电流IB／A
C点的电流IC／A
小李实验
0.28
0.28
0.56
小张实验

0.45

31图4

表格中小张实验A、B两点的电流大小相等（如图4所示），等于______A．（1分）
（4）对两组数据进行分析和论证，小张得出如下结论：在实验允许误差范围内，并联电路干路电流等于各支路电流之和，且各支路电流大小相等．请您判断：①小张的结论是_ _________（填“完全正确”或“不完全正确”）的；（1分）②实验更好的改进方法是：_______ __________________________________．（1分）
32．（8分）在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：

　　（1）请用笔划线代替导线，按电路图将实物连接起来。（2分）
　　（2）小刚闭合开关后就发现电压表的指针向左发生偏转，造成上述现象的原因是_________________。（2分）
　　（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向_____（填“左”或“右”）移动，使电压表示数为 V，并记下电流值；再改接20Ω的电阻，重复上述实验。（2分）
RA
　　（4）此实验得到的结论是 。（2分）
五、计算题
31、有一只小灯泡，在电压为2.4Ｖ时才能正常工作，小灯泡电阻为8Ω，如果我们只有3Ｖ的电源，要使小灯泡正常工作，需要怎样连接一个多少Ω的电阻？

.

参考答案
一、选择题
1
2
3
4
5
6
7
8
9
10
Ｃ
Ｄ
Ｄ
C
Ｂ
A
A
C
Ｃ
Ｃ

三、填空题(本题5小题，每小题3分，共15分)
11.1.5 220 不高于36V
12.开关　　控制电路
13.40Ω和35Ω　　串联或300Ω和100Ω的并联
14.L1L3串联 L1L2并联 L2
15.10Ω　　2∶3 2.4Ω 3∶2
16.D
17.60Ω 60Ω 60Ω 0
18.并联 1.28A 0.52A

四、作图题：（略）
五、实验题
21．（1）电能 略 （2）量程 分度值 电阻 26Ω
22．(1) (2) 断开 大 (3) 保护电路;改变灯泡两端的电压 (4)略
(5) 50Ω1.5A (6) 12 20 (7) 温度对电阻有影响 容易
23.
如下表
选用器材
检测电路图
现象及结论
导线

L2亮、L1坏，否则L2坏
电流表

有读数L1已坏，无读数L2坏
发光二极管

二极管发光L1坏，不发光L2坏

五.计算题
24. (1)4Ω (2)1.2A (3)180J
25.(1)0.5A (2)2V (3)10Ω
