天河区2009学年下学期初二物理期末试题+答案.doc

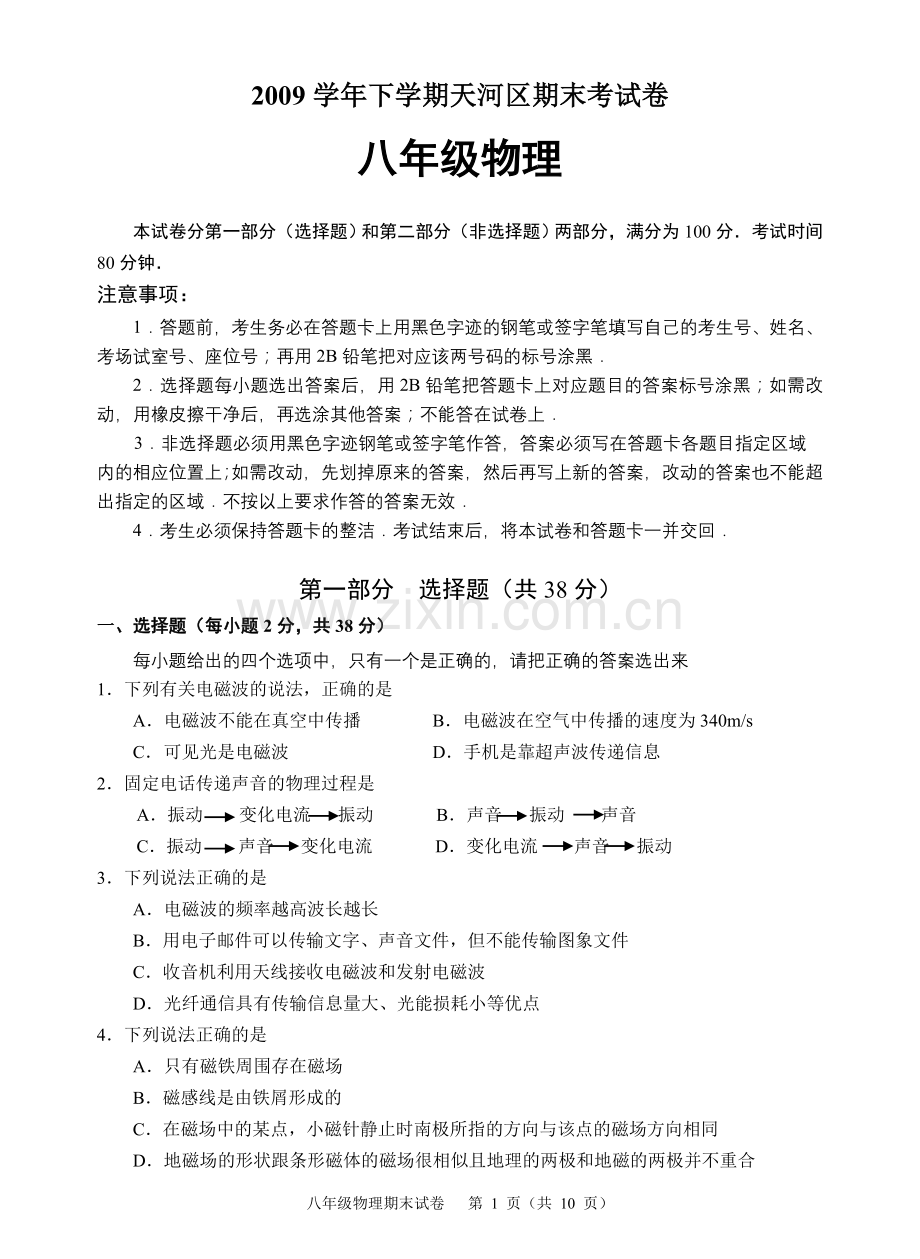

2009学年下学期天河区期末考试卷
八年级物理

本试卷分第一部分（选择题）和第二部分（非选择题）两部分，满分为100分．考试时间80分钟．
注意事项：
1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名、
考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑．
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．
3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域
内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域．不按以上要求作答的答案无效．
4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回．

第一部分　选择题（共38分）
一、选择题（每小题2分，共38分）
每小题给出的四个选项中，只有一个是正确的，请把正确的答案选出来
1．下列有关电磁波的说法，正确的是
A．电磁波不能在真空中传播 B．电磁波在空气中传播的速度为340m/s
C． 可见光是电磁波 D．手机是靠超声波传递信息
2．固定电话传递声音的物理过程是
A．振动 变化电流 振动 B．声音 振动 声音
C．振动 声音 变化电流 D．变化电流 声音 振动
3．下列说法正确的是
A．电磁波的频率越高波长越长
B．用电子邮件可以传输文字、声音文件，但不能传输图象文件
C．收音机利用天线接收电磁波和发射电磁波
D．光纤通信具有传输信息量大、光能损耗小等优点
4．下列说法正确的是
A．只有磁铁周围存在磁场
B．磁感线是由铁屑形成的
C．在磁场中的某点，小磁针静止时南极所指的方向与该点的磁场方向相同
D．地磁场的形状跟条形磁体的磁场很相似且地理的两极和地磁的两极并不重合

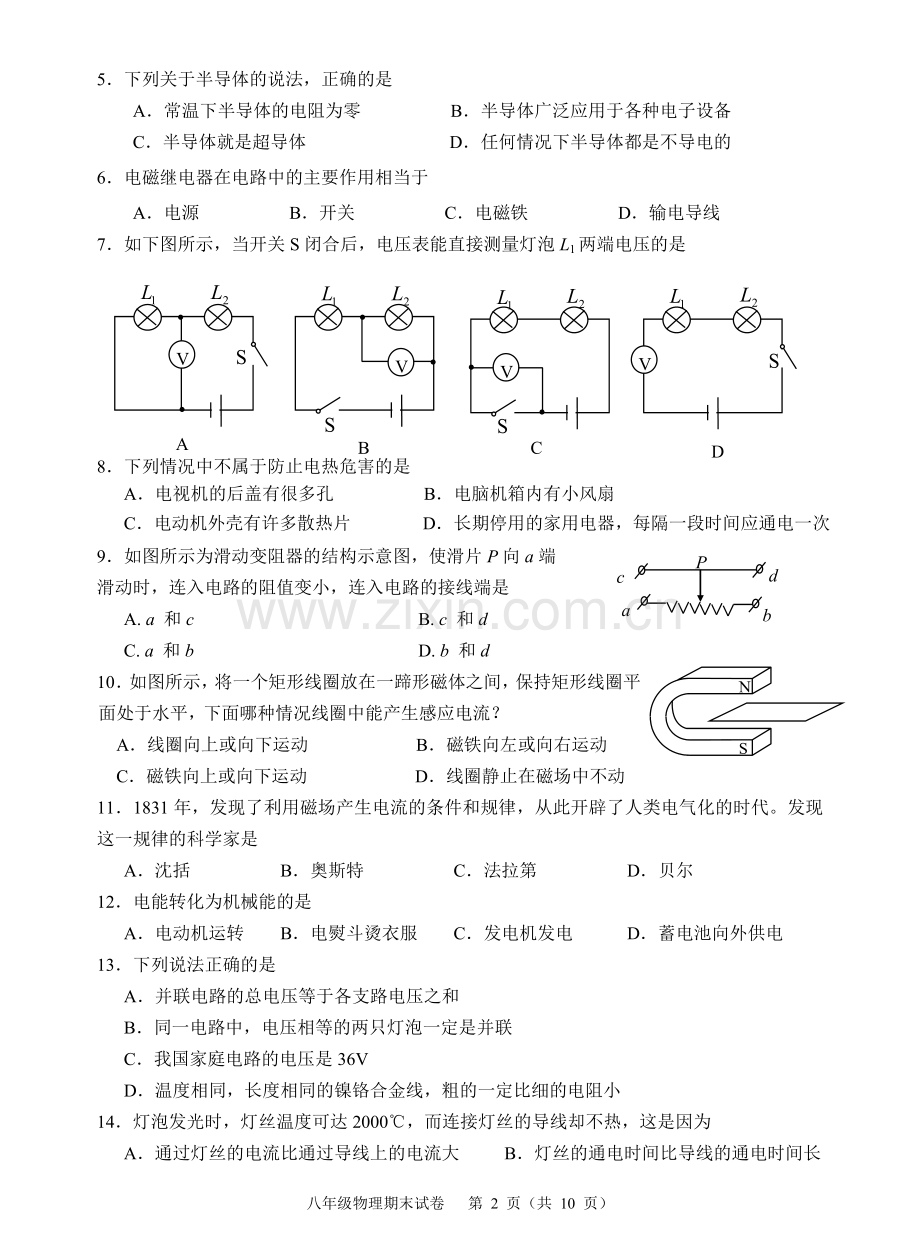

5．下列关于半导体的说法，正确的是
　A．常温下半导体的电阻为零 B．半导体广泛应用于各种电子设备
　C．半导体就是超导体 D．任何情况下半导体都是不导电的
6．电磁继电器在电路中的主要作用相当于
A．电源 B．开关　 C．电磁铁 D．输电导线
7．如下图所示，当开关S闭合后，电压表能直接测量灯泡L1两端电压的是
V
V
V
V
A
B
C
D

8．下列情况中不属于防止电热危害的是
A．电视机的后盖有很多孔 B．电脑机箱内有小风扇
C．电动机外壳有许多散热片 D．长期停用的家用电器，每隔一段时间应通电一次
a
b
d
c

+
P

9．如图所示为滑动变阻器的结构示意图，使滑片P向a端
滑动时，连入电路的阻值变小，连入电路的接线端是
A. a 和c B. c 和d
C. a 和b D. b 和d
10．如图所示，将一个矩形线圈放在一蹄形磁体之间，保持矩形线圈平面处于水平，下面哪种情况线圈中能产生感应电流？
A．线圈向上或向下运动 B．磁铁向左或向右运动
C．磁铁向上或向下运动 D．线圈静止在磁场中不动
11．1831年，发现了利用磁场产生电流的条件和规律，从此开辟了人类电气化的时代。发现这一规律的科学家是
A．沈括 B．奥斯特 C．法拉第 D．贝尔
12．电能转化为机械能的是
A．电动机运转　　B．电熨斗烫衣服　　C．发电机发电　 　D．蓄电池向外供电
13．下列说法正确的是
A．并联电路的总电压等于各支路电压之和
B．同一电路中，电压相等的两只灯泡一定是并联
C．我国家庭电路的电压是36V
D．温度相同，长度相同的镍铬合金线，粗的一定比细的电阻小
14．灯泡发光时，灯丝温度可达2000℃，而连接灯丝的导线却不热，这是因为
A．通过灯丝的电流比通过导线上的电流大 B．灯丝的通电时间比导线的通电时间长
C．灯丝的电阻比导线的电阻大 D．灯丝密封在玻璃泡内不易散热
15．下列说法正确的是
A．家庭电路中保险丝熔断后，短时间内可以用细铜丝代替
B．使用试电笔辨别火线时，手指不能接触金属笔卡
C．洗衣机使用三孔插座能防止人触电
D．电视机处于待机状态不消耗电能
16．下面的四幅图中，能反映出发电机工作原理的是
A 　B C D

17．如图，实验中通过多次改接不同的电阻R，再用变阻器控制R两端电压不变，最后测量流过R的电流，从而探究 “导体上的电流与导体电阻的关系”．则电流I与电阻R的关系应该是下图中的
A B C D

18．如图所示的电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是
A．e点断路 B．R1断路 C．电流表短路 D．R2断路
U/V
I/A
0

1
2
3
4
5
6
0.2
0.4
0.6
0.8
1.0
19．某小灯泡的额定电压为6V，小明同学通过实验测得它的电流随电压变化的曲线如图所示。由图可知
A．灯泡的电阻不变
B．灯泡的电阻会随两端的电压变化而变化
C．灯泡的额定功率随着两端电压增大而增大
D．电流I与电压U不成正比，欧姆定律在这里不适用

第二部分 非选择题（共62分）
注意事项：
必须用黑色字迹的钢笔或签字笔把答案直接写在答题卡各题目指定区域内的相应位置上，在本试卷上作答无效．
二、填空题（将答案填在答题卷相应的横线上，每空1分，共18分）
20．（1）调节台灯亮度的旋钮和调节收音机音量的旋钮，其实质相当于一个 ，家庭电路中导线所用的材料是 ；
（2）如图所示的四个电路中，电源电压U相同，R1<R2，电路中的总电流由大到小排列的顺序是 ；

U
I
甲
乙

（3）一位同学用电压表与电流表测甲、乙两个电阻阻值时作出了如图所示I－U图象，由图象可判断这两个电阻的阻值R甲 R乙 ，如果把这两个电阻并联接入同一电路中，则两电阻消耗的电功率P甲 P乙。（选填“>”、“=”或“<”）

21．（1）当一段导体两端的电压为20 V时，通过它的电流是2 A，
则这段导体的电阻为 ；若要使通过该导体的电流变为1 A，
导体两端所加的电压应为______；
（2）小明家里的电能表规格如图所示，当这只电能表的转盘转过4500转时，小明家消耗的电能是 ；
（3）如图所示是一个灯泡铭牌，请把下表补充完整：
物理量
结 果
额定电压
220V

100W
正常工作时的电流

正常工作时的电阻

正常工作1h消耗的电能

电源
铃碗
弹簧片
螺钉
衔铁
电磁铁
22．（1）某同学为探究电磁铁磁性与线圈匝数的关系，他用相同的漆包线在相同的铁钉上绕制成两个电磁铁，接通电源后，二者吸附大头针的实验现象如图所示，这两个电磁铁是串联，这样连接的目的是 　　 ；根据图示的实验现象，可以得出的实验结论是 ；
（2）如图所示是某同学连接的电铃电路．当开关闭合后，电路被接通，电磁铁具有磁性，衔铁被吸引，使小锤敲击铃碗发出声音，同时衔铁与螺钉脱离接触，电路________，电磁铁_________，小锤在弹簧片的作用下又恢复到使电路接通的状态；
（3）电动机是利用　　 在磁场中要受到力而转动的原理制成的，将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动，在电动机转动过程中，小灯泡发光，这一现象叫做　　 　　现象。
三、作图题（共7分）
23．根据小磁针静止时北极的指向，在图中标出磁极的名称并画出两个磁极间的磁感线；
24．小明要研究“如何使用滑动变阻器改变灯泡的亮度”，他已连接的部分电路如图所示，请你用笔画线代表导线，将电路连接完整，使滑动变阻器的滑片P向D端移动时，灯泡变亮，并在方框内画出对应的电路图．

25．家庭电路应特别注意安全用电，如图所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。

四、计算题（共15分）
要求写出根据的主要公式或变形公式，代入数字，演算过程及结果都要在数字的后面写上正确的单位．
26．如图所示的电路中，电源电压为6V，且保持不变，图中电压表示数为2V，灯L2的电阻是4Ω。求：
（1）计算通过灯Ll的电流强度；
小明同学的计算过程如下：

小明的计算过程是否正确？如果错误请把正确的计算过程写下来。
（2）电路的电功率。

27．两定值电阻R1、R2各自的电流与两端电压的关系图象如图甲所示．
（1）在图甲中画出代表另一只阻值为2.5Ω的定值电阻R3的直线；
（2）如果把R1、 R2两个电阻并联接在电压为3V的电源上（电路图如图乙所示），
求：①电流表的示数；② 30s电阻R2消耗的电能．
甲

乙

五．问答题（共5分）
28．如图所示的三幅漫画，生动地描述了王刚同学的一次经历。针对这三幅漫画，请你回答以下三个问题：有一个灯泡不亮的原因是什么？后来灯泡为什么又亮了？为什么灯泡会更亮？

六．实验与探究题（共17分）
29．如图所示，把导线ab放在磁场里，接通电源发现ab向左运动。
（1）如果仅将蹄形磁体上下磁极调换，接通电源，ab将向 运动；
（2）如果仅将电源的正负极对调，接通电源，ab将向 运动；
以上实验表明，通电导线在磁场中要受到力的作用，力的方向跟 都有关系。

30．某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1个，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干，设计的电路如图所示．
（1）这个实验使用了控制变量的方法，其中被控制的变量是　 　　；
（2）下面是他们获取的一组实验数据
电压U／V
2
4
6
8
10
电流I／A
0.39
0.79
1.20
1.58
2.00

①实验中他们选用的定值电阻阻值为　　　Ω；
②请在图中画出电流随电压变化的图象；
（3）分析表中的数据或图象，能得出的探究结论是　 　．

P

31.孙雯同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为2.5V，电阻约为10Ω。实验室有如下器材：电源（电压为3V）、电流表（0～0.6A , 0～3A）、电压表（0～3V, 0～15V）、开关、滑动变阻器各一只，导线若干。问：
（1）电压表量程应选用        档；
（2）如图是她实验的电路，但连接不完整，请你帮她完成电路的连接，要求：滑动变阻器的滑片P向右移动时，小灯泡变亮；
（3）实验电路接好后，闭合开关，她发现电路出现故障，于是马上进行了检测（如下表所列），请根据现象和检测结果指出故障的可能原因：
故 障 现 象
检 测 结 果
故 障 原 因
灯泡不亮、电压表示数较大、电流表无示数
取下灯泡，两表的示数不变

0
1
2
3
0
5
10
15
V
－
3
15
0
0.2
0.4
0.6
0
1
2
3
A
－
0.6
3
（4）排除故障后，孙雯测得的数据如下表，当小灯泡正常发光时电流表和电压表的示数如图甲和乙所示，请你替孙雯把电流表和电压表的示数记录在表中，并计算小灯泡的额定功率；

乙
甲

实验序号
电压表示数
电流表示数
小灯亮暗程度
功率
1
2.0V
0.22A
暗
0.44W
2

正常发光

3
3.0V
0.26A
较亮
0.78W
（5）孙雯分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变。你认为引起灯丝电阻变化的原因是_______________。

天河区2009学年下学期八年级期末考试物理参考答案

一．选择题（每题2分，共38分）

题号
1
2
3
4
5
6
7
8
9
答案
C
A
D
D
B
B
A
D
A
10
11
12
13
14
15
16
17
18
19
B
C
A
D
C
C
A
D
B
B
二． 非选择题

20．（1）变阻器，铜 （2）丁甲乙丙 （3）< >
21．（1）10Ω 10V （2）5.4×106 J 或1.5 kW·h （3）额定功率 0.45A（0.46A或分数都给分） 484Ω 0.1 kW·h或3.6×105 J （没有单位不给分）
22．（1）使流过两个电磁铁的电流相等 电流相等时，通电螺线管的匝数越多，磁性越强
（2） 断开 失去磁性 （3）通电线圈 电磁感应

23-25.

说明：23题标磁极画磁感线各1分 24题连线1分 ，电路图2分 25题电灯、插座各1分。

26．（1）小明的计算过程是错误的。（1分）
正确的计算过程如下：
灯L2两端的电压为 U2=U-U1=6V-2V=4V （1分）
通过L2的电流为 （2分）
由串联电路电流规律可知，通过灯L1的电流为 I1=I2=1A （1分）
（2）电路的电功率为 P=UI=6V×1A=6W （2分）
27．解： （1）如图所示 （2分）
（2）由图象得：U=3V时，I1=0.3A和I2=0.6A（通过计算得出也可） （2分）
因为并联，故电流表的示数为
I= I1+I2= 0.3A+0.6A=0.9A （1分）
R2的电功率为 P2= U I2=3V×0.6A=1.8W （1分）
30s消耗的电能为 W2=P2t=1.8W×30s=54J （2分）

28．答：灯泡的灯丝断了（1分）；灯丝搭接在一起，通路了（1分）；灯丝变短，电阻变小（1分），流过灯丝的电流变大（1分），灯泡消耗的实际功率变大（1分）。

29．右（1分） 右（1分） 电流的方向、磁感线的方向（2分）

30．（1）电阻R1（1分）
（2）①5（1分） ②如图（1分）
（3）导体的电阻一定时（1分），导体上流过的电流与导体两端的电压成正比（1分）

31.（1）0～3V （1分）
（2）如下图（2分）
（3）小灯泡处断路（灯丝断了）(1分）
（4）2.5V ； 0.24A； 0.6W（各1分）
（5）灯丝的温度发生了变化。（1分）
