DPSN1调试文档.doc

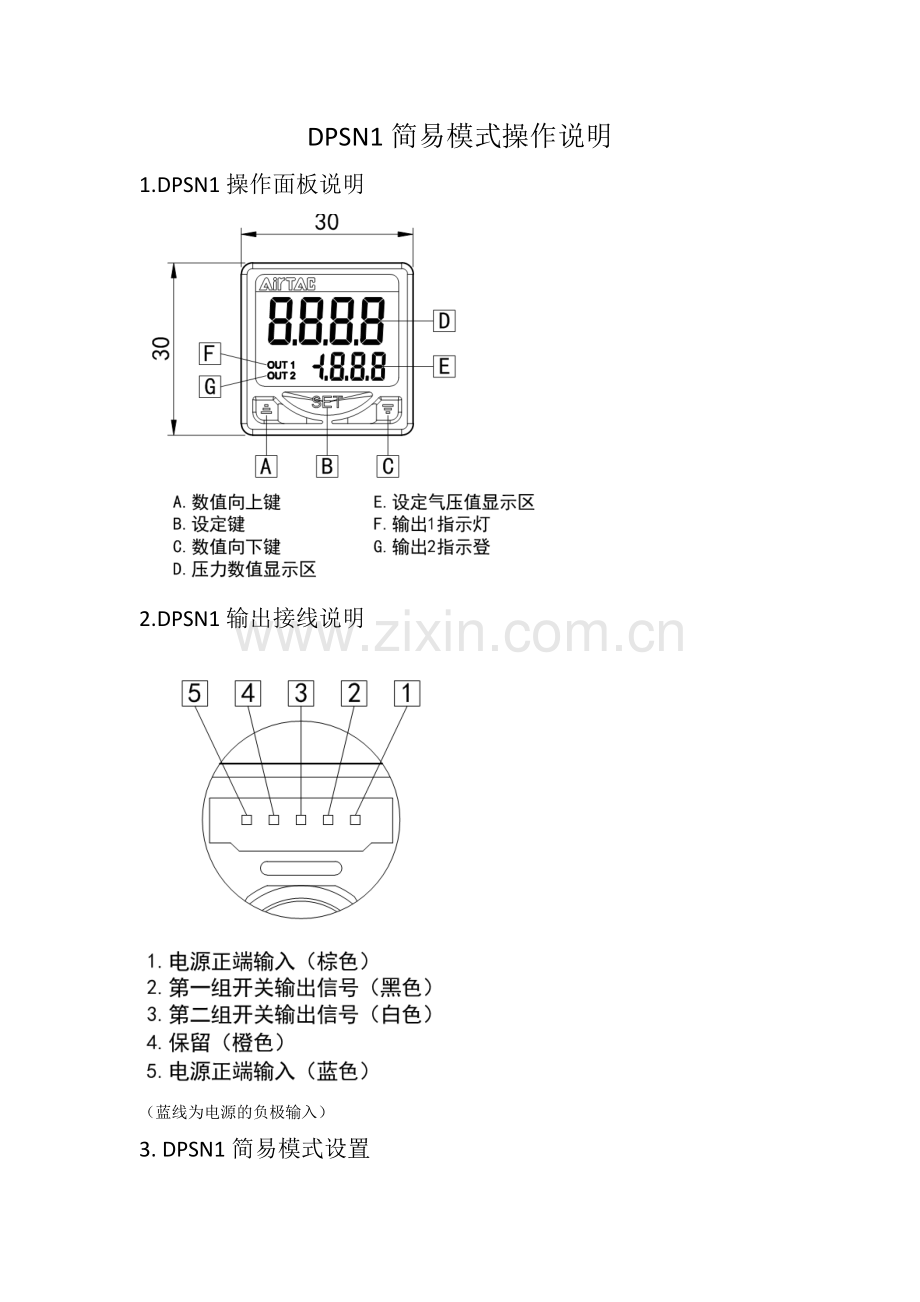

DPSN1简易模式操作说明
1.DPSN1操作面板说明

2.DPSN1输出接线说明

（蓝线为电源的负极输入）
3. DPSN1简易模式设置
3.1进入简易设置模式

按照简易模式的设置引导来选择相应的功能

3.2简易模式设定输出条件

4.以套袋机为例设置参数
接线：棕线接24V正，蓝线接24V负极，黑线对应OUT1接PLC的输入（白线和橙线不接）
参数设置：
长按“SET”进入以下界面（选择out1的工作模式，下列选择为简易模式）

点击“SET”（选择out2的工作模式，下列选择为窗口模式，本次不使用out2）

点击“SET”（选择out1和out2的输出类型，选择常开或常闭）

点击“SET”（选择输出延时时间）

点击“SET”（选择输出显示压力的颜色）

点击“SET”（选择显示压力数值的单位）

点击“SET”（回到初始页面）

长按“SET”（退出简易设置模式进入基本设定模式）

点击“SET”（选择1-P将其设定为0.55，当气压值高于1-P设定值显示绿色且有输出
当气压值低于1-P设定值显示红色且无输出）
