供配电课程设计09.doc

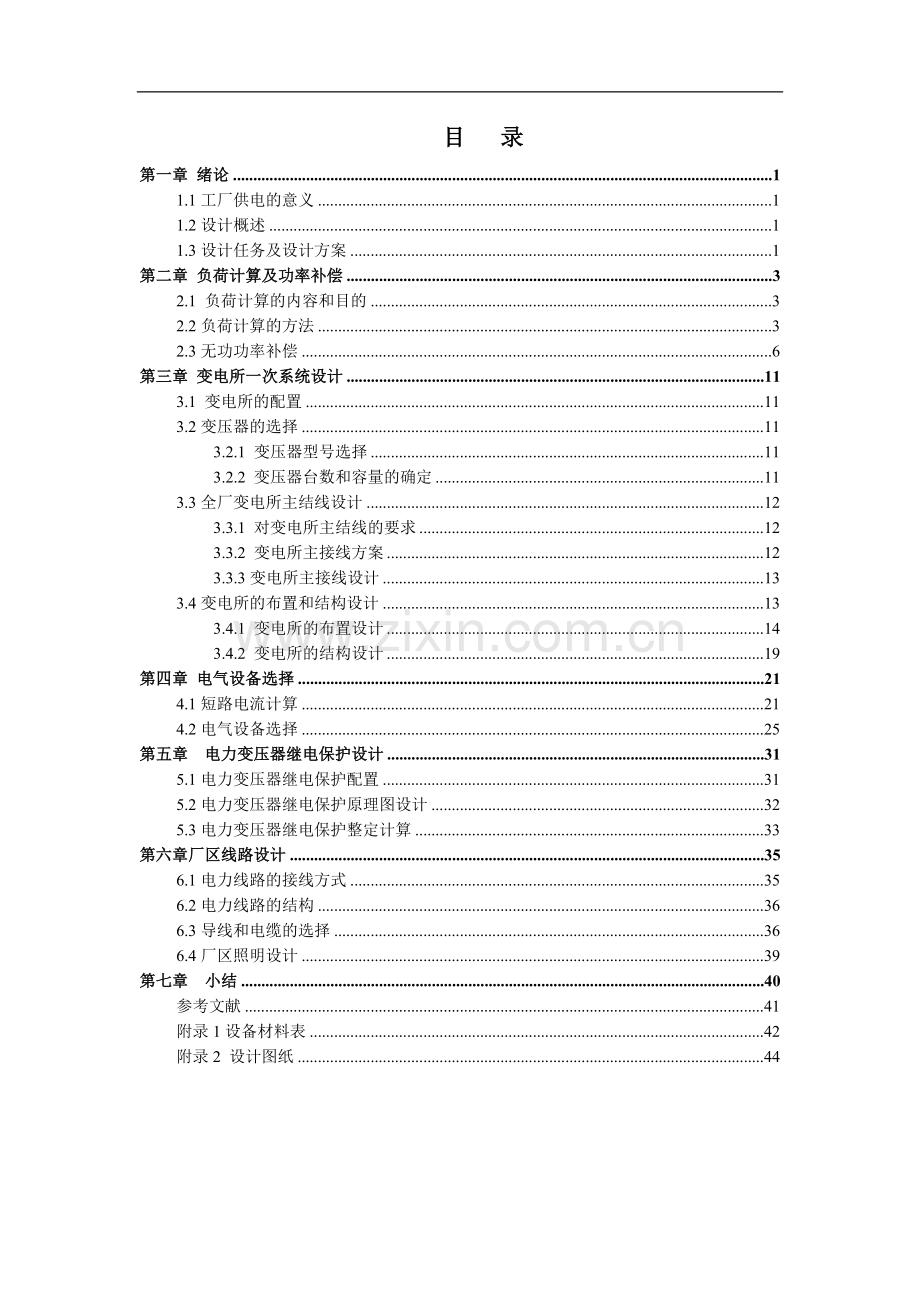

目 录第一章 绪论11.1工厂供电的意义11.2设计概述11.3设计任务及设计方案1第二章 负荷计算及功率补偿32.1 负荷计算的内容和目的32.2负荷计算的方法32.3无功功率补偿6第三章 变电所一次系统设计113.1 变电所的配置113.2变压器的选择113.2.1 变压器型号选择113.2.2 变压器台数和容量的确定113.3全厂变电所主结线设计123.3.1 对变电所主结线的要求123.3.2 变电所主接线方案123.3.3变电所主接线设计133.4变电所的布置和结构设计133.4.1 变电所的布置设计143.4.2 变电所的结构设计19第四章 电气设备选择214.1短路电流计算214.2电气设备选择25第五章 电力变压器继电保护设计315.1电力变压器继电保护配置315.2电力变压器继电保护原理图设计325.3电力变压器继电保护整定计算33第六章厂区线路设计356.1电力线路的接线方式356.2电力线路的结构366.3导线和电缆的选择366.4厂区照明设计39第七章小结40参考文献41附录1设备材料表42附录2 设计图纸44第一章 绪论1.1工厂供电的意义工厂供电就是指工厂所需电能的供应和分配。众所周知，电能是现代工业生产的重要能源和动力。电能的输送分配既简单经济，有便于控制调节和测量，有利于实现生产过程自动化。因此，电能在现代生产以及国民生活中占有重要的地位。电能的使用能够提高产品的质量，提高劳动生产率。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产会造成严重的影响。因此，做好工厂供电对于发展工业具有十分重要的意义。1.2设计概述这次的课程设计主要是设计工厂的供配电系统，主要是工厂高低压的线路设计，相应的电气设备的选择和变电所的配置。最后要根据自己所选的主接线方案画图。这就要求我们要根据平时所学的知识，在理论联系实际，分析解决问题。1.3设计任务及设计方案设计任务：设计说明计划书一份。在设计说明计算书中应包括以下主要部分：各车间与全厂的负荷计算，功率因素的补偿（放电电阻值）。变（配）电所位置的确定，变压器的数量、容量的决定。全厂供电系统的接线方式与变电所主结线的确定。高气压电气设备与导线电缆的选择。短路电流的计算与前期设备的校验。继电保护整定计算。设计图纸：（1）变（配）电所主结线图一张（或将高、低压分开画两张）。（2）工厂变配电所和电力线路平面布置图一张。（3）继电保护原理接线图一张。（4）变配电所平剖面图一张（二张）。主要设备材料表一份，见附录一。第二章 负荷计算及功率补偿2.1 负荷计算的内容和目的负荷计算是供配电系统正常运行的计算，是正确选择供配电系统中导线,电缆，开关电器，变压器的基础，也是保障供配电系统安全可靠运行的必不可少的环节。所以我们在进行工厂的供配电的设计之前，必须要大致的对工厂的各个车间及相应的生活用电进行负荷计算，这样才能保证我们后续的设计是正确的。2.2负荷计算的方法对于供配电设计，我们主要采用需要系数法进行负荷计算。先对每个车间的设备分类，之后查找每组设备的需要系数，有些工作制不同的设备应进行相应的换算，最后按照书上的公式进行计算。第三车间1.车间设备分类 （1）电阻炉类共10台。 Kd1=0.7，cos1=1.0 tan1=0.2； （2）泵，风机组类共18台。 Kd2=0.75，cos2=0.8 ，tan2 =0.75； （3）起重机组共3台。 Kd3=0.15，cos3=0.5 ，tan3=1.73，JC=40%； （4）热加工机床共18台。 Kd4=0.25，cos4=0.6，tan4=1.33；2.计算负荷（1）电阻炉组Pc1= Kd1*Pe1 =0.7*（70+60+76+91.5+30.6+78+36*2+12+75）=395.57 kwQc1 = Pc1* tan1=395.57*0.2=79.114 kvar；（2）水泵，风机组 Pc2= Kd2*Pe2 =0.75*（4*3+7*4+1.7+10*3+15+7.5+4*7+10*3）=91.65 kw；Qc2= Pe2.tan2=91.65*0.75=68.74 kvar；（3）起重机组Pc3 = Kd3 * Pe3 =0.15*（2 Pn+2.8）=0.15*（2* *25+2.8*2）=5.58 kw； Qc3 = Pe3 * tan3 =5.58*1.73=9.65 kvar；（4）小批量生产热加工机床 Pc4= Kd4 * Pe4 =0.25*（7*0.18+6*1.5+5*0.6）=3.32 kw； Qc4= Pe4*tan4 =3.32*1.33=4.42 kvar； 设同时系数为0.9 =0.9*（395.57+91.65+5.58+3.32）=496.12 kw；=0.9*（79.114+68.74+9.65+4.42）=161.92 kvar；521.87KVA；792.90A 。照明设备的计算负荷 其他车间的具体计算负荷见表2.3无功功率补偿功率因数是衡量供配电系统是否经济运行的一个重要指标。用户中大多数设备都要从电网中吸收大量的无功电流来产生交变磁场，其功率因数小于1，需进行无功功率的补偿，一提高功率因数。全厂负荷计算及其补偿：补偿前的计算负荷和功率因数：低压侧的有功计算负荷为 变压器的功率损耗 低压侧的功率因数 不满足要求变电所高压侧总的计算负荷为 高压侧的功率因数 在二次侧进行补偿，并采用自动补偿方式，确定补偿容量 查表A-2选BW0.4-14-3型电容器，需要的数量为 实际的补偿容量为：补偿后的计算负荷和功率因数 变电所高压侧视在计算负荷为： 此时变压器的功率损耗为： 变电所高压侧总的计算负荷为： 变电所高压侧的功率因数 满足要求 综上：需要补偿的容量为420Kvar，补偿后高压侧的功率因数达到0.946压侧总的视在功率减少了210.09Kvar。表2-1 各车间的计算符合及无功补偿序号车间及用电设备组名称设备容量KWKdtg计算负荷PcKWQcKVARScKVAIcANo.1第一车间冷加工车间634.80.161.73101.57175.72起重机84.750.151.7312.7121.99照明13.3912.05小计126.33197.7乘K=0.9113.7177.94211.16320.83No.2第二车间冷加工机床582.70.21.73116.54201.62直流弧焊机11.290.351.3311.2915.02电焊变压器11.730.42.2911.7326.86吊车30.610.151.7330.6152.96照明13.3912.05小计182.22296.46乘K=0.9164.0266.81313.19475.84No.3第三车间电阻炉561.50.70.2395.5779.114泵、风机122.20.80.7591.6568.74冷加工车间13.260.151.735.589.56起重机30.60.151.733.324.42照明17.8616.07小计567.31179.91乘K=0.9510.58161.92535.64813.82No.4第四车间空气锤1380.251.3334.545.89电阻炉450.70.2459通风机260.750.7519.514.63电焊机140.351.0211.2911.52起重机44.60.251.7311.1519.29泵、轴流风机41.20.80.75632.9624.72照明11.9010.71小计148.01114.57乘K=0.9133.21103.11168.45255.94No.5第五车间砂机35.80.80.7528.6421.48鼓风机68.40.80.7554.7241.04电阻炉150.70.210.52.1冷加工机床50.21.7311.75起重机14.60.251.733.656.31运输机10.20.650.886.635.83照明11.548.5小计113.6478.49乘K=0.9102.2870.641124.30188.85No.6食堂7.8247.040仓库3个10.372.070办公室 4层44.9340.440堆场 2个17.925.380车库1.521.210收发室1.1520.350小计（生活）56.490乘K=0.950.84050.8477.24道路17.2817.280乘K=0.915.5515.5523.63小计101.073.770乘K=0.990.966.39066.39101.0No.7全厂共计1090.2780.4乘K=0.9983.0702.361208.14 无功功率补 偿420全厂低压侧总 计983.0280.361022.75变压器损耗15.3461.37总计998.34343.741055.861604.2第三章 变电所一次系统设计3.1 变电所的配置独立变电所通常是内式变电所，向周围几个车间供电，或者向全厂供电。设置独立变电所的主要原因是相邻几个车间的负荷比较大，将变电所建到一个车间不合适。当车间负荷较大时，一般应设置车间变电所，还可以向邻近负荷较小的车间供电。车间变电所主要有两种形式的变电所：车间附设变电所和车间内变电所。我们采用的是车间内变电所。3.2变压器的选择3.2.1 变压器型号选择变压器是变电所中关键的一次设备，其主要功能是升高或降低电压，以利于电能的合理输送，分配和使用。在选择变压器时，应选用第算好节能型变压器，例如S9或S10系列。在供配电系统中，对于没有特殊要求和民用建筑独立变电所长采用三相油浸式自冷电力变压器，如S9,S10-M系列的变压器。由于本次的供配电设计是工厂的设计，所以我们选用S9系列的变压器，具体的容量根据计算符合来确定。3.2.2 变压器台数和容量的确定选变压器台数及型号选择由于工厂是三级负荷，一般选择一台变压器，负荷较大时，可以选择两台变压器。根据负荷计算，三车间的负荷大于320Kvar，所以应该设置车间变电所。 1、车间变：三车间的计算负荷为535.64KVA，装设一台变压器时，。根据公式，。 所以，选择型号 2、独立变：除了三号车间外，四个厂补偿后的容量为 选择型号 3.3全厂变电所主结线设计3.3.1 对变电所主结线的要求变配电所的主接线主要有两种表示形式：1.系统式主接线：该主接线仅表示电能输送和分配的次序和相互的连接，不反映相互位置，主要用于主接线的原理图中。2.配置式主接线：该主接线按高压开关柜或低压配电屏的相互连接和部署位置绘制，长用于变配电所的施工图中。确定变电所主接线应满座下列要求：安全，可靠，灵活，经济。在满足以上要求的前提下，主接线设计应简单，投资少，运行管理费用低，一般情况下，应考虑节约电能和有色金属的消耗量。我们主要选用配置式主接线的方式。3.3.2 变电所主接线方案对于三级负荷且负荷不太大的企业变电所常采用单电源进线。（1）一次侧单母线不分段、二次侧单母线分段主接线 当独立变电所装两台变压器时，采用一次侧单母线不分段、二次侧单母线分段主接线。这种接线可靠性不高，适用于三级负荷。（2）一次侧线路-变压器组接线、二次侧单母线不分段主接线 当独立变电所只有一台变压器时，采用一次侧线路-变压器组接线、二次侧单母线不分段主接线。这种接线比较简单，可靠性也不高，适用于三级负荷的小型变电所。3.3.3变电所主接线设计由于我们采用一台变压器，所以低压配电系统的主接线采用单母线不分段的接线方式。高压侧的接线：根据工厂各车间的实际位置以及负荷中心的位置，高压侧的进线方式采用架空线进线，具体的进线图参看附图。低压侧的主接线：根据工厂的计算负荷以及独立变电所和车间变电所的确定，低压侧的主接线主要采用单母线不分段的接线方式。独立变采用一台变压器拖动1,2,4,5车间及生活照明用电负荷，三车间的车间变主要提供三车间的负荷需要。具体的接线方式参看附图高压测和低压测的主接线见附录。3.4变电所的布置和结构设计1.变电所位置选择的原则（1）靠近负荷中心（2）进出线方便（3）不妨碍企业（4）设备运输方便（5）尽量避开有腐蚀性气体的地段2.负荷中心的确定在这里我们用负荷功率矩法确定负荷中心设有负荷P1，P2，P3 分布如图4-4所示，他们在任选的直角坐标系中的坐标系中的坐标分别为P1（X1，Y1），P2（X2，Y2），P3（X3，Y3）。现假设总负荷的负荷中心位于坐标P（X,Y）处，则负荷中心的坐标为车间变电所由于计算出的独立变电所的位置和车间变电所的位置过于接近，根据工厂的实际平面图，我们将独立变电所的位置做出相应的调整。根据架空进线的位置，将独立变电所设置在2车间的附近，这样方便架空进线，又可以方便的为1，2，4，5车间提供电源。3车间设有车间变电所，可以为车间附近的办公室及食堂等提供电源。经修改过后的独立车间的具体坐标为（9.5cm,8.8cm）3.4.1 变电所的布置设计（1）610 kV变电所的布置方案有很多，我们选择了如下图3-1的布置方案。（2）其中变电所由高压配电室、变压器室、低压配电室和值班室组成。（3）变压器室与低压配电室相邻。（4）低压成套无功功率补偿装置设在低压配电室。高压柜室低压柜室600014500800030005900值班室变压器室图3-1变电所的布置1、高压屋内配电装置610kV高压配电装置一般采用屋内型，并选用成套高压开关柜组成。它具有工作可靠，施工安装简单，运行维护方便等优点。（1）高压开关柜的选择工厂变电所高压配电装置选用固定式开关柜，它的价格较低。具体情况参见高压侧开关柜的选择。（2）屋内配电装置的布置a、如图所示屋内高压配电装置的布置应考虑设备搬运、维修和实验的方便。1600150010003100图3-2-1屋内配电装置的布置a各种通道的宽度不应小于安全规定值如：离墙应大于800cm，操作通道不小于1500cm1000100016001500118051000图3-2-2屋内配电装置的布置bb、高压配电室的出口数目与配电装置的长度有关。长度不到7m时，允许一个出口；长度为760m时，至少两端各一个出口；长度大于60m时，两端各一个出口，中间增加出口，使相邻两出口间不超过30m。对GG-1A(F)型开关柜，门宽1.5m，门高2.52.8m。2、低压配电装置低压配电装置一般采用屋内式型。选用成套低压配电屏组成。（1）低压配电屏低压配电屏是按一定接线方案将有关低压开关电器组装的一种成套电装置，用于1000V一下供电系统的进线和配电。低压配电屏分固定式和抽屉式两种，一般工厂选用固定式配电屏，对供电要求产高的工厂，如化工、冶金企业选用抽屉式配电屏。 根据低压配电系统主接线选择低压配电屏的一次线路方案号和屏内设备的规格。（2）低压配电系统图 低压配电系统图是按低压配电屏部署图形式绘制的。绘制的方法和要求同高压开关柜部署图。部署配电屏的排列次序时，应考虑进出线的方式及进出线的方便，避免交叉。60001000100015006001000（a）600150010002100（b）图3-2-2低压配电装置的布置 （3）低压配电装置布置 a、屋内低压配电装置的各项电气间距应预留部分空间。离墙需要大于800我们取了一米可更加方便维护检修，操作通道需要大于1500，考虑经济效益只取最小值一米五。 b、配电装置的布置应考虑设备搬运、检修和试验的方便。 C、低压配电装置的出口数目与配电装置的长度有关。长度不到6M时，允许一个出口；长度为615M时，两端各有一个出口；长度超过15M时，两端各有一个出口，中间增加出口，使二出口超过15M。当维护通道净宽为3M及以上时，则不受上述限制。我们的低压配电装置长度正好为6米因此需要有两个出口。 d、低压配电室应尽量布置得靠近配电变压器，一般与变压器或屋外变压器装置想毗邻。3、屋内变压器装置（变压器室）变压器室的结构设计要考虑变压器的安装方式、变压器的推进方式、进线方式、进线方向、高压侧进线开关、通风、防火和霸气及变压器的容量和外形尺寸等。（1）变压器外轮廓与墙壁的净距如下表表3-3 由浸式变压器外轮廓与变压器室墙壁和门的最小净距变压器容量（KVA）变压器外轮廓与后壁、侧壁净距（m）0.60.8变压器外轮廓与门的净距（m）0.81.2（2）变压器室要注意防火，通风，要保证工作人员的人生安全。（3）布置要求 a、每台三相变压器一般安装在单独的变压器室内。 b、变压器外廓与变压器室的间距应达到一定要求。 c、变压器室应设置挡油或贮油设施。一般容纳20%油量，但在下列场所的变压器室内应容纳100%油量：（1）车间内变压器室；（2）可燃性物资集中堆放场地附近；（3）有可燃、难燃屋檐。且未采取防火措施的建筑物旁；（4）变压器室下面有地下室；（5）变压器位于二层。（4）布置 a、变压器室的布置按变压器推进的方向分宽面和窄面推进两种。根据高压进线方式和方向，低压出线情况，选择推进形式。 b、变压器室地坪抬高和不抬高两种形式。 c、变压器室通风窗的面积按变压器型号、容量，进风温度。具体俯视图如下图所示图3-3变压器室俯视图3.4.2 变电所的结构设计（1）工厂总变电所一般采用独立式变电所。在技术上经济合理，为生产管理方便，工厂总变配电所也可附设与某个车间，并兼作该车间变电所。（2）中小工厂610kV变电所常是全厂变电所，一般采用独立式变电所。（3）根据车间负荷的分布情况，按表3-4确定车间变电所的结构形式。表3-4车间变电所的结构形式结构形式适用范围车间外附式车间的主要负荷在厂房边沿，或虽在厂房中间，但其周围或屋内无法设置变电所装置。车间内附式车间的主要负荷在厂房边沿，或虽在厂房中间，但屋内允许设置配电装置。车间内负荷大的多距离厂房中间允许设置变电所装置。独立式对几个车间供电的变电所，其负荷中心不在某个车间，或对防爆车间供电的变电所不能做成车间内、或内、外附式。屋外式或杆上式对零星小负荷供电的小容量变电所。（4）高低压配电装置一般采用屋内式成套配电装置。（5）根据本工厂的布局，在第二车间的右侧有大片草坪，考虑到车间的最大利用，决定将本厂的变电所设为独立式变电所。并在第三车间内加设一车间变压器，详情参考变压器的选择。第四章 电气设备选择在供配电系统的设计和运行中，不仅要考虑系统正常运行时的状态，还要考虑系统的不正常运行状态和故障情况，最严重的就是短路故障。短路会产生严重的危害。短路会产生很大的热量，导体温度升高，将绝缘损坏。短路产生巨大的电动力，是电气设备收到机械损坏。短路是系统电压降低，电气设备正常工作收到破坏。短路造成停电，给国民经济带来损失。影响稳定性，造成系统解列，甚至崩溃。单相短路产生的不平衡的磁场，对通信线路会产生严重的电磁干扰。由上可见，短路会产生严重的后果，因此在供配电的系统设计时应采取有效的措施来消除可怜引起短路的一切因素。同时为了减小短路的危害，应计算短路电流，以正确的选择和校验各种电器设备，计算和整定保护短路的继电保护装置。4.1短路电流计算短路电流计算：: : 图4-1 供电系统图时单台运行时：图4-2 最小运行方式下短路计算等效电路图低压短路时：高压短路时：时单台运行时：图4-3 最大运行方式下短路计算等效电路图低压短路时：高压短路时：表41变压器短路电流比较变压器最大运行方式下三相短路电流1T/2T一次侧2.676.8148.51T/2T二次侧18.7834.5613.0最小运行方式下三相短路电流1T/2T一次侧2.9047.40552.81T/2T二次侧19.1935.3213.34.2电气设备选择高压电器设备的选择与校验1 、出线柜的型号为KGN-10-071隔离开关1QS和2QS的选择1QS为例，选三相短路电流有效值为上表中K1点最大的那个，即取：Ik=2.67kA,相应的最大短路冲击电流为：ish=6.81kA变压器的额定容量为：S=800KVA根据变压器一次侧的额定电流来选择隔离开关的额定电流。I=46.2A根据相关资料(见书P294)可选择GN-10T/600型高压隔离开关。其相关技术参数及装设地点的电气条件和计算选择结果列于下表中,从中可以看出高压隔离开关的参数均不小于装设地点的电气条件，所以所选高压隔离开关合格。4-2-1 GN-10T/600型高压隔离开关校验图序号GN-10T/400选择要求装设地点电气条件结论项目数据项目数据合格1U10kVU10kV合格2I400AIc46.2A合格3i40kAish6.81kA合格4It145=980 kAsI t合格2QS的选择和1QS的选择相同，所以选择方法同上。2断路器1QF的选择1QF的选择：选三相短路电流有效值，为上表中K1点的最大短路电流，即取：Ik=2.67kA,相应的最大短路冲击电流为：ish=6.81kA假设继电保护动作时间为top=1.1s,则对于快速和中速断路器，断路时间toc=0.1s。所以短路发热持续时间为：t=top+toc=1.1+0.1=1.2s因为t1s,所以：t= t=1.2s变压器1T的容量为：S=800KVA因为是户内型变电所，故选择户内少油断路器。根据变压器一次侧的额定电流来选择1QF的额定电流。I=46.2A4-2-2断路器1QS校验图序号SN10-10I/630选择要求装设地点电气条件结论项目数据项目数据合格1U10kVU10kV合格2I630AIc46.2A合格3I16kAIk2.67kA合格4i40kAish6.81kA合格5It164=1024 kAsI t合格根据相关资料可选择SN10-10I/630型少油断路器，其相关技术参数及装设地点的电气条件和计算选择结果列于下表中,从中可以看出断路器的参数均不小于装设地点的电气条件，所以所选断路器1QF合格。3电流互感器TA的选择变压器的容量：SN=800KVA由此可得计算电流A：因此，选择型号为LMZJ1-0.5,75/5A；表4-2-3 其他高压侧设备选择柜列编号N0.1N0.2N0.3N0.4N0.5柜名互感器柜进线柜计量柜出线柜出线柜柜内设备柜型及方案编号KGN-10-07KGN-10-02KGN-10-54KGN-10-07KGN-10-07母线型号规格LMY-3*(20*3)隔离开关GN86-10T/400400A1只400A1只400A1只400A1只隔离开关GN86-10T/400400A 1只400A 1只400A 1只少油断路器SN10/10I630A 1只630A 1只630A 1只电流互感器LMZJ1-0.5,75/575/5A 2只供电局供给75/5A2只75/5A2只电压互感器23供电局供给避雷器 F2-103接地开关1JN1-10IC接地开关JN1-10I熔断器 RN2-10/0.5回路名称电缆进线进线柜计量柜1*变压器出线柜设备容量KVA/计算电流A800/46.19800/34.05电缆和导线型号规格ZTL2-325ZTL2-316低压侧电气设备选择1.变压器选择： 本组数据独立变的计算负荷为568.07kVA,我们选用了一台S9-800/10型号的变压器，该型号的变压器的计算电流为1154.7A。2.变压器次总回路的电器选择： 根据供电技术参考资料GGD1型低压配电表16-1，我们选了13号方案的主电路方案，所以配电屏型号为GGD1-13，配电屏的宽度为1000mm，屏内电气设备的选择：刀开关HD13-1500/10（根据计算电流为1154.7A，查供电技术参考资料表3-33刀开关技术数据，选择的刀开关额定电流因大于计算电流，所以我们选择了该型号刀开关）；自动空气开关DW15-1500/3（根据计算电流为1154.7A，查供配电技术表A-9-6，DW15系列低压断路器的技术数据，选择的自动空气开关于额定电流因大于计算电流，所以我们选择了该型号自动空气开关）；电流互感器LMZJ1-1200/5（根据计算电流为1154.7A，查供电技术参考资料表3-12，电流互感器技术数据，选择的电流互感器额定电流因大于计算电流，所以我们选择了该型号电流互感器）；电压表16L1-V450；电流表16L1-A1500(计算电流为1154.7A，根据计算电流在电流表量程1/32/3的原则，我们选用了该型号的电流表)。3.车间的电器选择：生活、照明的计算电流为77.24A和23.63A共100.87，根据额定电流大于计算电流的原则，具体屏内电气设备选择如下：配电屏型号：GGD1-37配电屏宽度：800mm刀开关：HD13-200/31自动空气开关：DW15-200电流互感器：LMZJ1-200/5电流表：16L1-A 300电度表：DT64.补偿低压侧的有功计算负荷为 变压器的功率损耗 低压侧的功率因数 不满足要求变电所高压侧总的计算负荷为 高压侧的功率因数 在二次侧进行补偿，并采用自动补偿方式，确定补偿容量 根据供配电技术（第二版）表A-2选BW0.4-14-3型电容器，需要的数量为 根据供电技术设计参考资料选择PGL1低压无功功率自动补偿屏由表812可得选择组合方式为PGJ1-2,PGJ1-4，PGJ1-4它的总容量为336KVAR，配电屏宽度为1000mm。所以实际的补偿容量为：。4-2-4低压侧其他设备选择配电屏编号1234567配电屏型号GGD1-13GGD1-37GGD1-37GGD1-37PGJ1-2/PGJ1-4GGD1-37GGD1-37配电屏宽度mm10008008008001000800800母线型号规格TMY-3(606)+( 405)屏内电器设备刀开关HD13-1500/10HD13-400/31HD13-600/31HD13-200/13HD13-400/31HD13-600/31HD13-200/31自动空气开关DW15-1500/3DW15-400DW15-400DW15-200DW15-600DW15-700电流互感器LMZJ1-1200/5LMZJ1-400/5LMZJ1-400/5LMZJ1-200/5LMZJ1-500/5LMZJ1-200/5电容器BW0.4-14-13电压表16L1-V450电流表16L1-A150016L1-A40016L1-A40016L1-A30016L1-A60016L1-A300电度表DT6DT6DT6DT6DT6回路名称1*变压器次总一车间四车间生活照明补偿二车间五车间计算电流A1154.7320.83255.9477.2423.63336KVA475.84188.85导线电缆型号规格ZTQ2-13120+150ZTQ2-1370+125ZTQ2-1316+16ZTQ2-13240+195ZTQ2-1350+116第五章 电力变压器继电保护设计5.1电力变压器继电保护配置电力变压器继电保护配置电力变压器继电保护配置的一般原则：（1）装设过电流保护和电流速断保护保护装置用于保护相间短路；（2）800KVA以上油浸式变压器和400KVA及以上车间内油浸式变压器应装设气体保护装置用于保护变压器的内部故障和油面降低；（3）单台运行的变压器容量在10000KVA及以上和并列运行的变压器每台容量在6300KVA及以上或电流速断保护的灵敏度不满足要求时应装设差动保护装置用于保护内部故障和引出线相间短路；（4）装设过负荷保护和温度保护装置分别用于保护变压器的过负荷和温度升高。由于我们变压器的视在功率为800KVA，所以我们不需要采用温度保护。5.2电力变压器继电保护原理图设计电力变压器继电保护原理展开图设计图5-1继电保护继电保护配置的原理如下：1电流速断保护由继电器KA1、KA2和信号继电器KS1等组成，保护动作后，由出口中间继电器KM瞬时断开QF1、QF1，并由连接片XB4XB5确定要断开的断路器。电流速断保护的过程： +WCFU11KA(2KA)1KS线圈1XBKM线圈 WC 2定时限过电流保护由电流继电器KA3、KA4、KA5、时间继电器KT1与信号继电器KS2等组成，保护范围内故障时，KA3、KA4、KA5启动KT1，经整定时限作用于跳闸。定时限过电流保护的过程： +WCFU13KA(4KA,5KA)1KT线圈WC 1KT线圈得电+WCFU11KT2KS线圈2XBKM线圈WC 3气体保护气
