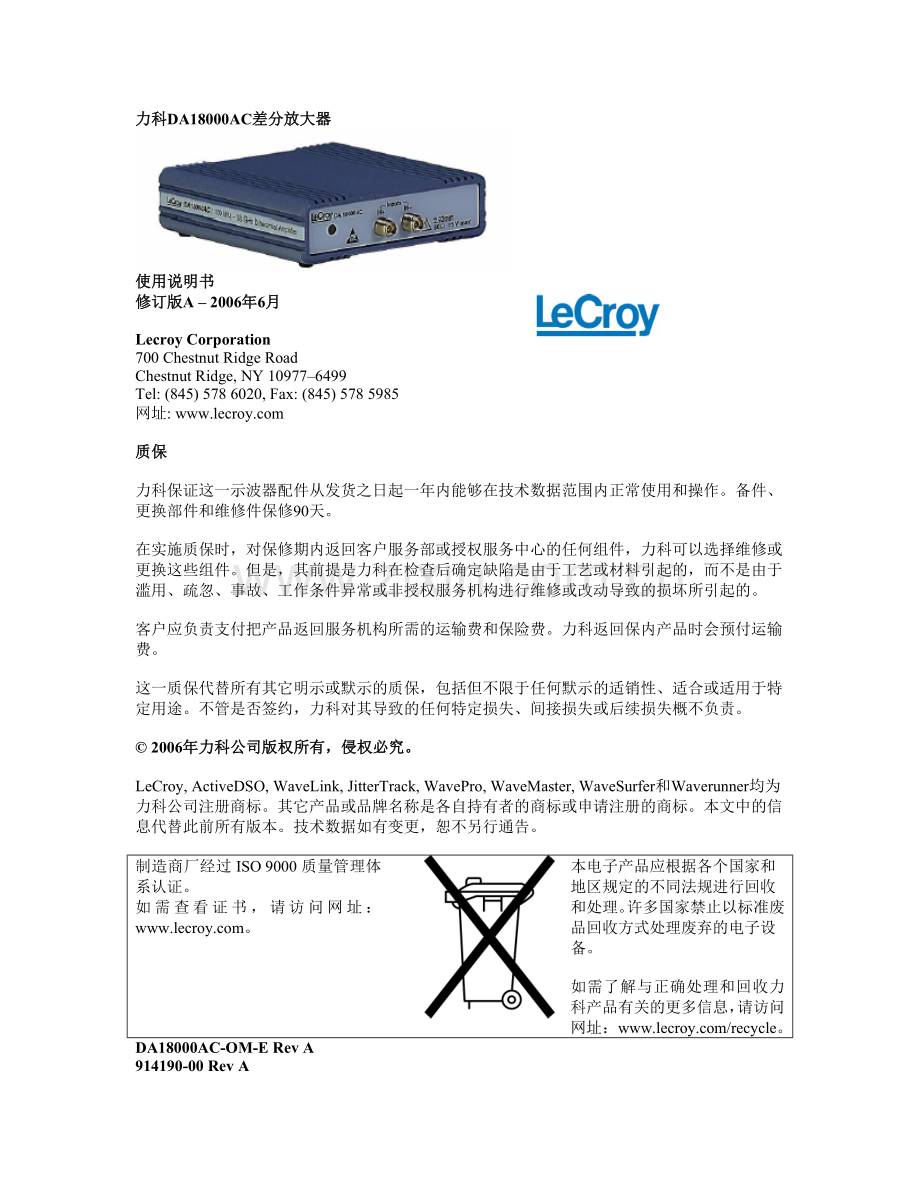

力科DA18000AC差分放大器

使用说明书
修订版A – 2006年6月

Lecroy Corporation
700 Chestnut Ridge Road
Chestnut Ridge, NY 10977–6499
Tel: [phone], Fax: [phone]
网址:

质保

力科保证这一示波器配件从发货之日起一年内能够在技术数据范围内正常使用和操作。备件、更换部件和维修件保修90天。

在实施质保时，对保修期内返回客户服务部或授权服务中心的任何组件，力科可以选择维修或更换这些组件。但是，其前提是力科在检查后确定缺陷是由于工艺或材料引起的，而不是由于滥用、疏忽、事故、工作条件异常或非授权服务机构进行维修或改动导致的损坏所引起的。

客户应负责支付把产品返回服务机构所需的运输费和保险费。力科返回保内产品时会预付运输费。

这一质保代替所有其它明示或默示的质保，包括但不限于任何默示的适销性、适合或适用于特定用途。不管是否签约，力科对其导致的任何特定损失、间接损失或后续损失概不负责。

© 2006年力科公司版权所有，侵权必究。

LeCroy, ActiveDSO, WaveLink, JitterTrack, WavePro, WaveMaster, WaveSurfer和Waverunner均为力科公司注册商标。其它产品或品牌名称是各自持有者的商标或申请注册的商标。本文中的信息代替此前所有版本。技术数据如有变更，恕不另行通告。

制造商厂经过ISO 9000质量管理体系认证。
如需查看证书，请访问网址：。

本电子产品应根据各个国家和地区规定的不同法规进行回收和处理。许多国家禁止以标准废品回收方式处理废弃的电子设备。

如需了解与正确处理和回收力科产品有关的更多信息，请访问网址：
DA18000AC-OM-E Rev A
914190-00 Rev A

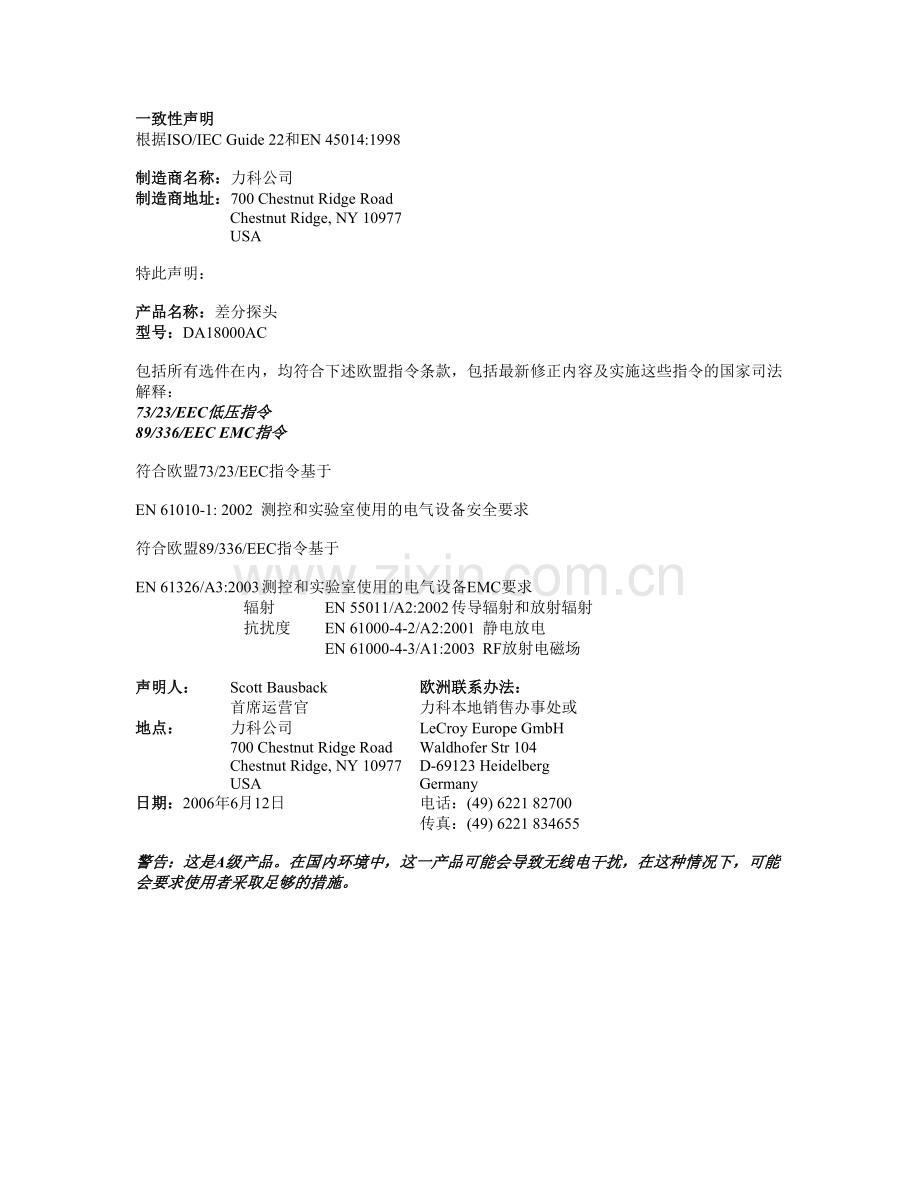

一致性声明
根据ISO/IEC Guide 22和EN 45014:1998

制造商名称：力科公司
制造商地址：700 Chestnut Ridge Road
Chestnut Ridge, NY 10977
USA

特此声明：

产品名称：差分探头
型号：DA18000AC

包括所有选件在内，均符合下述欧盟指令条款，包括最新修正内容及实施这些指令的国家司法解释：
73/23/EEC低压指令
89/336/EEC EMC指令

符合欧盟73/23/EEC指令基于

EN 61010-1: 2002 测控和实验室使用的电气设备安全要求

符合欧盟89/336/EEC指令基于

EN 61326/A3:2003 测控和实验室使用的电气设备EMC要求
辐射 EN 55011/A2:2002 传导辐射和放射辐射
抗扰度 EN 61000-4-2/A2:2001 静电放电
EN 61000-4-3/A1:2003 RF放射电磁场

声明人： Scott Bausback 欧洲联系办法：
首席运营官 力科本地销售办事处或
地点： 力科公司 LeCroy Europe GmbH
700 Chestnut Ridge Road Waldhofer Str 104
Chestnut Ridge, NY 10977 D-69123 Heidelberg
USA Germany
日期：2006年6月12日 电话：[phone]
传真：[phone]

警告：这是A级产品。在国内环境中，这一产品可能会导致无线电干扰，在这种情况下，可能会要求使用者采取足够的措施。

目录

一致性声明 2
安全信息 5
安全符号 5
操作人员安全 5
操作环境 5
概述 7
说明 7
应用 7
标准配件 7
元件和配件 8
标准配件 8
K型输入引线 8
K型÷2衰减器 8
操作 9
处理放大器 9
K型连接器 9
兼容能力 9
把放大器连接到力科串行数据分析仪上 9
AUTOCOLOR ID 10
SDA 18000操作 10
K型输入引线 10
使用DC ÷2衰减器 10
接地 11
动态范围 11
保养和维护 12
清洁 12
维护策略 12
返回放大器进行校准或维护 12
把放大器返回不同国家 12
更换部件 13
参考信息 14
差模和共模 14
差模范围和共模范围 14
共模抑制比 14
性能检验 16
引言 16
要求的测试设备 16
初步程序 16
检验程序 16
上升时间(20-80%) 17
技术数据 19
标称特点 19
整体特点 19
保证特点 19
典型特点 19
环境特点 20
物理特点 20
一致性和认证 20
CE一致性声明 20
附录A 22
性能检验测试记录 22
测试的项目 22
使用的设备： 22
测试记录 22

安全信息

安全符号

DA18000AC差分放大器或本手册中将使用下述符号，警示客户注意重要的安全事项。

参阅所附信息或文件，防止造成人身伤害或损坏仪器。

CAUTION符号表示潜在危险，要求注意程序、作法或条件，如果不遵守这些条件，可能会损坏设备。如果出现CAUTION符号，一定要在全面了解和满足其条件后，才能继续操作。

WARNING符号表示潜在危险，要求注意程序、作法或条件，如果不遵守这些条件，可能会造成人身伤害或死亡。如果出现WARNING符号，一定要在全面了解和满足其条件后，才能继续操作。

ESD符号表示潜在危险，要求注意，如果不采取防静电措施，设备容易受到静电放电(ESD)导致的损坏。

操作人员安全

为避免人身伤害及防止损坏探头或与其相连的任何产品，请注意以下安全事项。为避免潜在危险，仅应根据规定使用探头。

为避免损坏放大器或造成人身伤害，应遵守下述规定：

对ESD敏感：DA18000AC放大器的尖端对静电放电(ESD)敏感。为避免损坏放大器，在使用或处理放大器时应一直遵守防静电程序(戴上腕带等)。

先把放大器连接到测试仪器上，然后再把探头测试线连接到被测电路/信号上。

以不符合规定的方式使用连接的放大器和/或示波器可能会损坏保护机制。

对任何输入应用的电压不得超过该输入的最大额定值。(第9章，技术数据)

处理探头时要小心，因为探头带有锐利的尖端，处理不当会造成人身伤害。

不要在潮湿或爆炸性空气中使用放大器。

如果任何部件损坏，不要使用放大器。所有维护工作都应由具有相应资质的服务人员完成。

操作环境

DA18000AC差分放大器用于室内环境，应在清洁干燥的环境中操作。

差分放大器设计已经经过检验，满足EN 61010-031安全标准，遵守下述限制：
l 安全(过压)类别一类：指信号电平适用于测量连接到源电路端子的设备，它采取措施，把瞬态电压限制在相应的低电平上。
l 污染等级二级：指在正常情况下只发生非传导性污染的工作环境。必须预计浓缩物偶尔导致的临时传导。

概述

说明

DA18000AC差分放大器是一种超高带宽差分放大器，带有50欧姆输入和高共模抑制比，是为专门用于SDA 18000串行数据分析仪设计的。

放大器包含公共电路，如电源、通信和控制和AutoColor ID。DA18000AC放大器采用数字滤波，改善系统频响。它通过使用数字滤波器校正响应，数字滤波器专门订制，通过校准优化放大器的频率平坦度，在眼图测量中提供了最高的保真度。

每个放大器都带有校准证明，表明在使用证明中列出的元件时，系统将满足技术数据。

对ESD敏感：DA18000AC放大器的输入对静电放电(ESD)敏感。为避免损坏放大器，在使用或处理K型连接器时应一直遵守防静电程序(戴上腕带等)。

应用

DA18000AC放大器特别适合采集带有精细间隙IC和高引线数、要求最小负荷和准确测量抖动的高速串行数据应用中常见的差分信号。
l 系统设计人员：
使用标准和ASIC元件设计系统。使用仿真装置，与实验室测量数据关联起来
l IC设计人员：
检定新的芯片设计
l 服务器、PC板卡、数据路由器、磁盘驱动器制造商
l 高速SERDES

标准配件
l 配套的K型输入电缆(1对)
l K型6 dB衰减器 (2)
l SAC-01软件手提箱，带插条
l ESD防静电腕带
l DA18000AC说明书
l 校准证明

元件和配件

标准配件
K型输入引线
提供了一对配套的50欧姆K型输入引线，通过电缆直接连接放大器的K型母头连接器。

K型÷2衰减器
可以使用K型衰减器，扩展差模范围或通过降低反射改善VSWR。

操作

处理放大器

DA18000AC差分放大器是一种精密的测试仪器；在处理和存放放大器时应特别注意。处理放大器时应一直处理机身，避免用力拉相连的电缆，避免电缆弯曲角度太直。

对ESD敏感：DA18000AC放大器的输入对静电放电(ESD)敏感。为避免损坏放大器，在把电缆连接到输入时应一直遵守防静电程序(戴上腕带等)。

K型连接器

DA18000AC放大器的K型连接器是一种精密的同轴电缆连接器，最高工作频率为40 GHz。它兼容SMA、WSMA和3.5 mm连接器。

为避免把公头针脚错接到母头触点上，K型连接器的公头针脚要比SMA或3.5 mm连接器针脚短。通过这种方式，在接插中心导线前，可以正确对准外壳。由于采用新设计，插入力已经从SMA和3.5 mm连接器中的大约27 N下降到K型设计中的2.3 N。K型连接器可以拉紧到与SMA型一样的扭矩指标，而不会损坏。

注：
在连接SMA或3.5 mm连接器时，在插入前一定要先对准公头和母头部件，以防止损坏母头中心连接器。

K型连接器使用空气绝缘，而SMA则使用PTFE树脂绝缘。不相关材料(如灰尘过多)可能会进入介电袋，使高频性能劣化。如果发生这种情况，应使用压缩空气或喷射气体，清除不相关材料。摄影器材或电子设备供应商可以提供除尘使用的一次性成罐压缩气体。

不要把物体插入连接器中来清洁连接器，因为中心触点很容易弯曲离位而损坏连接器。

兼容能力

DA18000AC差分放大器是为专门用于SDA 18000串行数据分析仪设计的。但是，它包括频率补偿数据，可以兼容带宽较低的WaveMaster、SDA和DDA 5005示波器。

把放大器连接到力科串行数据分析仪上

DA18000AC放大器是为专门用于SDA 18000串行数据分析仪设计的。

为实现最优性能和全部带宽，应只把放大器连接到SDA 18000的通道1上。

为把放大器与力科示波器对准，把接口连接器与输入连接器对准，朝着示波器推接口。

在放大器接口锁到示波器中时，会听到卡答声。这个放大器还使用翼形螺钉，把接口固定到示波器上。

应使用手指拧紧翼形螺钉。如果使用钳子或其它工具，可能会把螺钉拧得过紧，而损坏示波器。

为从力科示波器中拆下DA18000AC，上下移动放大器，同时轻轻地拉，直到听到大的劈啪声，表明放大器从示波器解锁。

AUTOCOLOR ID

在放大器连接到SDA 18000上时，LED会亮，指示灯的颜色是放大器连接的通道的默认颜色。

SDA 18000操作

图4-1. 垂直菜单

在放大器的输出连接器连接到SDA 18000示波器的输入连接器上时，示波器将识别放大器，在用户界面中激活垂直通道功能，如图4-4所示。示波器操作请参阅示波器说明书。

可以在放大器连接的通道屏幕菜单中，找到示波器界面控制功能。

触摸表明相连放大器的一栏(在本例中是DA18000AC)将激活放大器菜单屏幕，如图4-5所示。

放大器信息框只显示放大器的特点。

在某些情况中，可能需要通过触摸Led On，打开或关闭放大器AutoColor ID。

图4-2. 探头菜单。

把放大器连接到测试电路上

对所有模块和互连引线，相对于-输入应用到+输入上的正电压将使示波器曲线偏向屏幕顶部。

K型输入引线

K型互连系统是为直接连接母头K型连接器及更高性能的3.5 mm和2.92 mm母头连接器设计的。

互连引线连接到放大器上，配套的一对SMA引线连接到互连引线上。

应使用0.06 Nm (8英寸-盎司)的扭矩拧紧连接器。

注：
K型输入引线配对提供。不应在放大器之间互换各条电缆。

使用DC ÷2衰减器

应在被测电路的共模电压或差模电压未知或超过指定的最大电压时使用÷2衰减器。(参见第9章技术数据)。使用衰减器还会降低反射，从而改善VSWR。

DA18000AC放大器没有提供检测是否存在衰减器的方法。为保持正确的垂直标度系数和幅度测量结果，必须通知示波器什么时候使用衰减器。这在放大器连接的通道的Vertical Adjust → DA18000AC控制对话框中实现。

接地

在大多数情况下，在信号的共模部分主要由较低频率组成时，放大器不必连接到被测电路的接地上。这会最大限度地降低接地环路电流的影响。放大器没有连接到被测信号接地上导致的任何信号损坏会同时施加到两个输入上，放大器的差分操作将抑制这种信号损坏。

但是，在RF环境噪声高的环境中运行时，最好把放大器地线连接到信号测量的点附近的良好
RF接地上。如果想确定是否需要地线，可以在有地线和没有地线的情况下进行测量，然后使用信号损坏程度最小的配置。

连接到DA18000AC放大器的电缆一直接地到示波器，并通过电源线电缆连接到接地上。

动态范围

DA18000AC放大器没有增益或衰减控制功能。系统增益固定在x1。

DA18000AC放大器一直使用AC耦合。但是，超过共模范围可能会给输出信号引入失真。使用÷2衰减器将提高差模范围，但由于功率限制，其不会提高共模范围。

有两种共模电压：
l 没有÷2衰减器时±10 V
l 有÷2衰减器时7 Vrms

保养和维护

清洁
应使用蘸水或蘸酒精的软布清洁放大器和电缆外部。使用腐蚀性溶剂、强力清洁剂或其它溶剂可能会损坏放大器外壳。

注意
放大器外壳没有密封，不应浸入任何液体。

维护策略

有问题的放大器必须返回力科服务机构进行诊断和维修或进行更换。力科将维修或更换有问题的保内产品。

返回放大器进行校准或维护

返回产品进行校准或维护的程序如下：

与力科当地销售代表联系，确定把产品返回到哪里。返回的所有产品都应标上型号和序列号。应提供姓名和联系电话，如果可能，应描述缺陷或故障。在产品返回工厂时，应使用返回授权编号(RAN)。请就近与力科销售代表处、代理或北美客户支持中心联系，确定RAN。

应预付返回仪器的运费。力科不接受COD或运费到付方式。我们建议采用空运方式。

注：
在包装外面应清楚地标明RAN，以便迅速转给相应的部门。

1. 与力科当地销售或服务代表联系，获得返回授权编号(RAN)。
2. 从放大器中卸下所有配件。不要带手册。如果需要返回DA18000AC系统，应包括所有互连引线。
3. 把探头装在箱中，外面包上原来的包装材料(或同等材料)和包装箱。
4. 在箱子上标上标记，其中包括：
l RAN
l 所有者的姓名和地址
l 产品型号和序列号
l 故障描述
5. 把探头箱放在硬纸箱中，加上充足的垫纸，防止在运输过程中发生损坏。
6. 在箱子外面标上力科代表提供的货运地址，一定要增加下述内容：
l ATTN: <力科代表分配的RAN >
l FRAGILE(易碎)
7. 根据产品的更换成本上保险。
8. 把包装好的货物送到相应地址。

把放大器返回不同国家

为避免对新放大器或配件收取关税，在返回探头维护时，请使用下述程序。

除“返回探头进行校准或维护”中的上述项目外，还需要在返回维护的包装上标明“Return of US manufactured goods for warranty repair/recalibration”(返回美国制造的商品，进行保修/重新校准)。如果涉及服务费，请在价值一栏中填上服务费，在标为“For insurance purposes only”的发票正文中填上购买时的产品原值。应特别注明发货的原因。您可能必须根据服务费支付关税。

更换部件

可以通过地区客户支持中心订购放大器配件和其它常用部件。力科部件编号请参阅表5-1。

表5-1. 可以更换的部件清单
项目
力科部件编号
更换数量
“K”型引线
PK18000-1
1
÷2衰减器

1
DA18000AC说明书
DA18000AC-OM-E
1

参考信息

差模和共模

差分放大器传送在+输入和-输入之间出现的电压差。这个电压称为差模或正常模式电压。放大器会抑制参考接地及两个输入完全相同的电压成分。这个电压称为共模电压，可以表示为：

差模范围和共模范围

差模范围是在不使放大器/放大器过载的情况下+输入和-输入之间可以应用的最大信号，否则其会导致示波器测量的波形削波或失真。

共模范围是可以应用到任一输入上相对于接地的最大电压。超过共模电压范围可能会导致不可预测的测量结果。由于共模信号通常被抑制，在示波器上不会显示，因此用户需要注意避免意外超过共模范围。

由于差分放大器的输入信号不参考接地，因此"Vpeak"与"Vpeak-peak"的概念可能会产生混淆。

在参考接地的信号中，Vpeak是信号拥有的相对于接地的最大瞬时电压幅度。在差分系统中，没有接地参考，因此差模范围指正输入和负输入的最大瞬时信号幅度之差。由于大多数放大器拥有对称的双极输入，因此这个值通常表示为绝对值，可以是任一极性。

例如，差模率为±1 V的放大器的最大电压差可能会出现在输入之间1V的任何时点上。极性可以是正，也可以是负。然而，这并不表示这个数值可以翻一倍，达到2V。为清楚起见，看一下下表应用到差分放大器的绝对电压，这个差分放大器的差模范围为±1 V，共模范围为±5 V：

+输入到接地的电压
-输入到接地电压
差
备注
+1.5 V
+0.8 V
+0.7 V
好：在±1 V范围内
-1.5 V
-0.8 V
-0.7 V
好：在±1 V范围内
+0.8 V
-0.1V
+0.9 V
好：在±1 V范围内
+1.0 V
-1.0 V
+2.0 V
超出范围：超过±1 V
+6.5 V
+6.0 V
0.5 V
超过±5 V共模范围
1.5 Vpk-pk sine
接地
0.75 Vpeak
好：在±1 V范围内

部分幅度指定为“峰到峰值”。差分放大器峰到峰范围将是峰值差模范围指标的两倍，在任何时点上，最大电压幅度信号是峰到峰值的一半。在平衡差分系统中，每个输出上的信号将是另一个输入的反向拷贝。例如，LVDS系统可能有一对输出，每个输出的电压摆幅为0到+370 mV。在+输出为+370 mV及在-输入为0V时，表示逻辑状态1。逻辑状态0的极性相反：+输出在0 V时，-输出在+370 mV时。注意，即使两个输出摆幅都是370 mV，但在任何时点上其最大电压差都位于±370 mV范围内。因此可以使用差模范围为±400mV的差分放大器测量这个信号。

共模抑制比

理想的差分放大器/放大器将只传感和放大差模电压成分，而抑制所有共模电压成分。实际差分放大器是不理想的，在输出上会出现少量的共模电压。共模抑制比(CMRR)是衡量放大器抑制共模电压成分程度的指标。CMRR等于差模增益(或正常增益)除以共模增益之比。共模增益等于两个输入只由共模信号驱动时的输出电压除以输入电压。CMRR可以表示为比率(如10,000:1)或dB(如80 dB)。数值越高，抑制程度越高(性能越好)。

决定CMRR的一阶项是+输入通道与-输入通道之间的相对增益匹配程度。为获得高CMRR值，差分放大器中的输入衰减器相互精确匹配。匹配项目包括DC衰减及决定AC衰减的电容。随着共模成分的频率提高，确定AC成分的漂移寄生电容和电感的影响会加大。CMRR会随着频率提高而缩小。因此，CMRR通常用CMRR随共模频率变化曲线指定。

这些图中的共模频率假设为正弦曲线。在实际应用中，共模信号很少是纯粹的正弦波。具有脉冲波形的信号包含的频率成分要远远高于重复率表明的值。因此，很难使用CMRR随频率变化图预测实际性能。这些图的实际应用是比较不同探头和放大器之间的相对共模抑制性能。

性能检验

引言

可以使用这一程序，检验DA18000AC差分放大器保证的特点。

这一放大器的推荐校准间隔为一年。可以在附录A提供的“测试记录”复印件上记录测试结果。可以在不拆下任何保护罩或用户承受电击危险的情况下完成性能检验，不需要进行调整。

在放大器未能通过性能检验的异常情况下，可以把放大器送回力科本地服务中心或工厂。如需把放大器返回力科的更多信息，请参阅第5章“保养和维护”。

这一程序针对下述保证指标测试DA18000AC：
l 上升时间

要求的测试设备

表7-1列出了检验DA18000AC差分放大器的性能要求的测试设备和配件或同等设备。

这一程序旨在最大限度地减少测试仪器中要校准的参数数量。

只有“最低要求”中用黑体列出的参数才必须校准到指明的精度。

由于输入和输出连接器类型可能会在不同品牌和型号的测试仪器之间变化，因此可能要求其它适配器或电缆。

表7-1. 要求的设备清单
说明
最低要求
测试设备实例
示波器，高带宽
SDA 18000
力科: SDA 18000
阶跃发生器, 差分
差分输出，带有时滞校正功能，Tr ≤ 20 ps，Vout ≈ 200 mV
力科WaveExpert示波器，带有两个ST-20 TDR采样模块
衰减器, 2只
6 dB, 母头-母头, K型
DA18000AC自带
K型同轴电缆, 2条
公头-公头, K型, 50欧姆
DA1800AC自带
连接器存放装置
母头-母头, K型
ST-20自带
扭矩扳手
8英寸-磅
力科: TW-8

初步程序

1. 在执行验证程序前，DA18000AC差分放大器和测试设备至少要预热20分钟。
2. 打开其它测试设备，根据制造商推荐的时间预热设备。
3. 在仪器到达工作温度时，复印“性能检验测试记录”(在附录A中)，填写必要的数据。

在“技术数据”中列明的环境特点内的任何温度上，DA18000AC差分放大器的保证特点均为有效。但是，用来检验性能的部分其它测试设备可能要求满足环境限制，以达到程序所需的精度。确认环境温度满足程序中使用的所有测试设备的要求。

检验程序

上升时间(20-80%)

不能直接测量放大器的上升时间，而只能间接进行测量。首先，必须测量信号源的上升时间，即脉冲发生器(TDR)和示波器的上升时间。其次，测量系统的上升时间，包括脉冲发生器、放大器和示波器。然后，可以从这两项测量结果中确定放大器的上升时间。

对ESD敏感：DA18000AC放大器的输入对静电放电(ESD)敏感。为避免损坏放大器，在处理这些仪器时应一直遵守防静电程序(戴上腕带等)。

a. 在WE 9000示波器的Ch 1和Ch 2中安装两个ST-20 TDR。
b. 为防止同轴电缆中意外放电累积的电荷，两条K型同轴电缆的一端应连接一个÷2衰减器，然后再把电缆连接到示波器上。这会提供一条放电路径。
c. 然后把每条电缆的另一端连接到ST-20 TDR输出上的连接器存放装置上。

在拧紧SMA或K型连接器时，应一直使用扭矩扳手拧紧连接器。

d. 从同轴电缆中拔下÷2衰减器。
e. 从菜单条中选择Timebase (图7-1)。
f. 把WE 9000设置成输出一个差分阶跃信号。这台采样示波器仅用来为ST-20 TDR脉冲发生器供电。
g. 触摸TDR Main栏，启动TDR。

图7-1. Timebase菜单

h. 把ST-20 TDR同轴电缆通过LPA-K适配器从WE 9000的Channel 1连接到SDA 18000的Channel 1上。确认正确拧紧所有连接器(8英寸-磅)。
i. 把SDA 18000设置成Channel 1，把时基设置成500 ps/div和60 GS/s。把示波器设置成触发Channel 1，把边沿触发设置成正跳变沿。
j. 把演算曲线F1设置成Channel 1的Ptrace mean (图7-2)。

图7-2. Math菜单设置

k. 把测量函数设置成测量Rise 20-80% (图7-3)。

图7-3. Measure菜单设置

l. 记下测得的20-80%上升时间，作为测试记录中的“源上升时间”(tsource) (图7-4)。

只测量正边沿。STD-20 TDR的正边沿和负边沿之间的上升时间之差应小于1 ps。

m. 为测量放大器的上升时间，从SDA 18000的Channel 1中断开同轴电缆和PLPA-K适配器，只把电缆连接到DA18000AC放大器的+输入上。把电缆从Channel 2 TDR连接到放大器的-输入上。

n. 测量20-80%上升时间，作为测试记录中的“系统上升时间”(tsystem)。

o. 计算放大器的上升时间：

放大器上升时间

图7-4 上升时间测量

p. 记下计算得出的上升时间，作为测试记录中的“放大器上升时间”。

q. 检查DA18000AC计算得出的上升时间小于19 ps。

性能检验程序结束。

技术数据

在满足下述条件时，技术数据对探头是有效的数据：
l 在符合工作环境规范的环境内，探头至少运行了30分钟。
l 探头在过去12个月中经过校准，校准是在25°C ± 5°C的受控环境中执行的。

标称特点

标称特点描述了设计保证的参数和特点，但其没有相关容限。

整体特点
输入配置
真正差分+和-输入
输入连接器
K型(2.92 mm)；K型输入线将直接连接被测系统的K型连接器。
最大非破坏输入电压，连续
10 Vpeak
放大器增益
示波器显示系数针对实际放大器增益进行校准
~ 1.2
输入阻抗
100欧姆，真正差分
最大输入：差模

没有÷2衰减器
±400 mV, 800 mVp-p
带有÷2衰减器
±800 mV, 1.6 Vp-p
最大输入：共模

没有÷2衰减器
10 mVp-p
带有÷2衰减器
7 Vrms

保证特点

保证特点描述了拥有保证性能的参数。除另行指明外，第8章“性能验证”中的测试适用于所有保证指标。

上升时间(仅放大器)1
19 ps(20-80%)

1. 使用SDA 18000示波器测量，减去示波器和信号源的上升时间(rms)。

典型特点

典型特点是性能没有保证的参数。性能检验程序中没有提供典型特点测试。

带宽(系统)1
100 kHz - 18 GHz(使用SDA 18000)
上升时间(系统)2
< 24 ps(20-80%)
传播延迟
7.3 ns
温度增益变化
0.1% / °C
噪声, 系统3
1 mVrms (参考放大器输入)
噪声, 仅放大器
0.5 Vrms
CMRR，100 kHz - 18 GHz
> 16 dB (参阅图8-1)
输入匹配差模

没有÷2衰减器
-14 dB (VSWR 1.5:1)
带有÷2衰减器
-19 dB (VSWR 1.25:1)
输入匹配共模

没有÷2衰减器
-6 dB (VSWR 3:1)
带有÷2衰减器
-12 dB (VSWR 1.7:1)
总谐波失真(仅放大器)
2.5% (在最大输入时)

1. 使用带FFT的扫描正弦波信号源或阶跃信号测得。从测量中减去示波器通道的频率。
2. 使用SDA 18000示波器测得，阶跃为眼图优化。
3. 使用SDA 18000示波器测得，使用SDEV函数去掉偏置。

图8-1. 典型的DA18000AC CMRR

环境特点

环境特点根据MIL-PRF-28800F Class 4规范测得。

温度(工作温度)
0°C - 40°C
温度(非工作温度)
-40°C - 71°C
湿度(工作湿度)
5% - 80%相对湿度(无冷凝)

30°C以上时50%相对湿度
湿度(非工作湿度)
5% - 95%相对湿度(无冷凝)

30°C以上时75%相对湿度，40°C以上时45%相对湿度

物理特点

电缆长度
1.3 m (4英尺3英寸)
重量：
仅放大器
毛重

385克(13.5盎司)
1.36公斤(3磅0盎司)

一致性和认证

满足CE标准

CE一致性声明

DA18000AC满意欧盟73/23/EEC产品安全指令和89/336/EEC电磁兼容能力指令。这一声明基于该产品满足下述标准：

低压指令: EN 61010-031:2002
测控和实验室使用的电气设备安全要求
Part 031: 电接口测试和测试使用的手持式探头组件的安全要求
EMC指令: EN 61326/A3:2003
测控和实验室使用的电气设备EMC要求
EN 55011/A2:2001 放射辐射(Class A)
EN 61000-4-2:1995+Amd2:20011 静电放电抗扰度(±4 kV接触放电, ±8 kV空气放电)
EN 61000-4-3/A1:20031 RF放射电磁场抗扰度(3 V/m, 30 MHz - 1 GHz, 80%幅度调制, 1 kHz正弦波)

注意：这是A级产品。在国内环境中，这一产品可能会导致无线电干扰，在这种情况下，可能会要求使用者采取足够的措施。

1. 满足性能标准“B”限制：允许临时的可以自行恢复的性能劣化或损耗，但不允许改变实际工作状态或丢失存储数据。

附录A

性能检验测试记录

这一记录用来记录DA18000AC差分放大器性能检验过程中获得的测量结果。

复印这一页，在复印的表格中记下测量结果。根据相应的内部质量程序要求存档填好的记录。

测试记录部分与性能检验程序中测试的参数相对应。各条数据记录前面的编号与要求记录的程序中的各个步骤相对应。在“测试结果”一栏中记下的结果是实际指标检查项目。所有步骤中都包括测试极限。在“中间结果”中记下支持极限检查的其它测量和中间计算结果。

可以复制这些内容，以记录测试结果。

测试的项目
项目
序列号
DA18000AC

使用的设备：

型号
序列号
校准到期日期
示波器

示波器

ST-20 TDR

ST-20 TDR

测试记录
步骤
说明
中间数据
测试结果
上升时间

1-m
源上升时间, tsource
______________ ps

1-o
系统上升时间, tsystem
______________ ps

1-q
探头上升时间, tr (< 19 ps)

_________ ps
