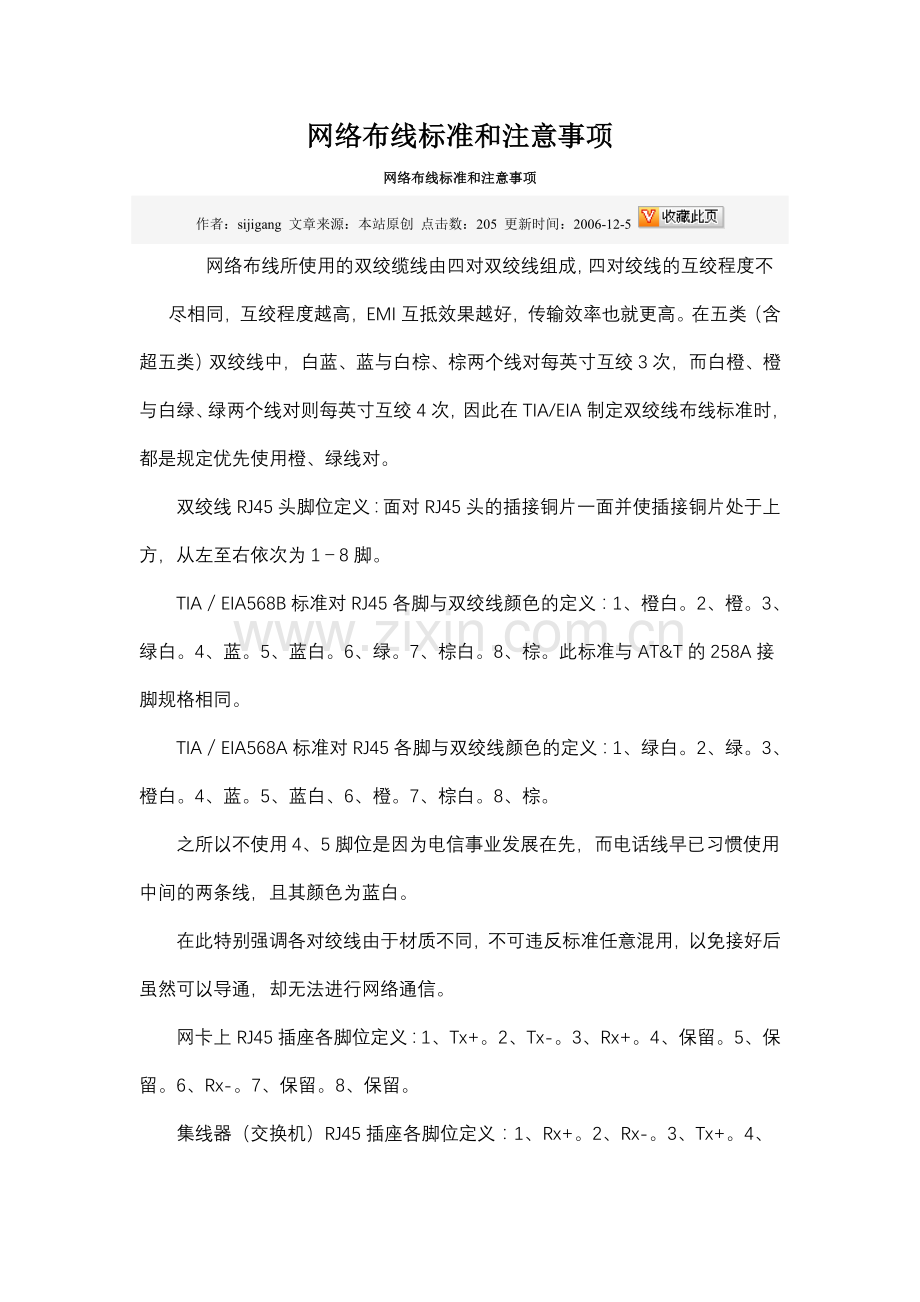

网络布线标准和注意事项
网络布线标准和注意事项
作者：sijigang 文章来源：本站原创 点击数：205 更新时间：2006-12-5

网络布线所使用的双绞缆线由四对双绞线组成，四对绞线的互绞程度不尽相同，互绞程度越高，EMI互抵效果越好，传输效率也就更高。在五类（含超五类）双绞线中，白蓝、蓝与白棕、棕两个线对每英寸互绞3次，而白橙、橙与白绿、绿两个线对则每英寸互绞4次，因此在TIA/EIA制定双绞线布线标准时，都是规定优先使用橙、绿线对。
双绞线RJ45头脚位定义：面对RJ45头的插接铜片一面并使插接铜片处于上方，从左至右依次为1－8脚。
TIA／EIA568B标准对RJ45各脚与双绞线颜色的定义：1、橙白。2、橙。3、绿白。4、蓝。5、蓝白。6、绿。7、棕白。8、棕。此标准与AT&T的258A接脚规格相同。
TIA／EIA568A标准对RJ45各脚与双绞线颜色的定义：1、绿白。2、绿。3、橙白。4、蓝。5、蓝白、6、橙。7、棕白。8、棕。
之所以不使用4、5脚位是因为电信事业发展在先，而电话线早已习惯使用中间的两条线，且其颜色为蓝白。
在此特别强调各对绞线由于材质不同，不可违反标准任意混用，以免接好后虽然可以导通，却无法进行网络通信。
网卡上RJ45插座各脚位定义：1、Tx+。2、Tx-。3、Rx+。4、保留。5、保留。6、Rx-。7、保留。8、保留。
集线器（交换机）RJ45插座各脚位定义：1、Rx+。2、Rx-。3、Tx+。4、保留。5、保留。6、Tx-。7、保留。8、保留。

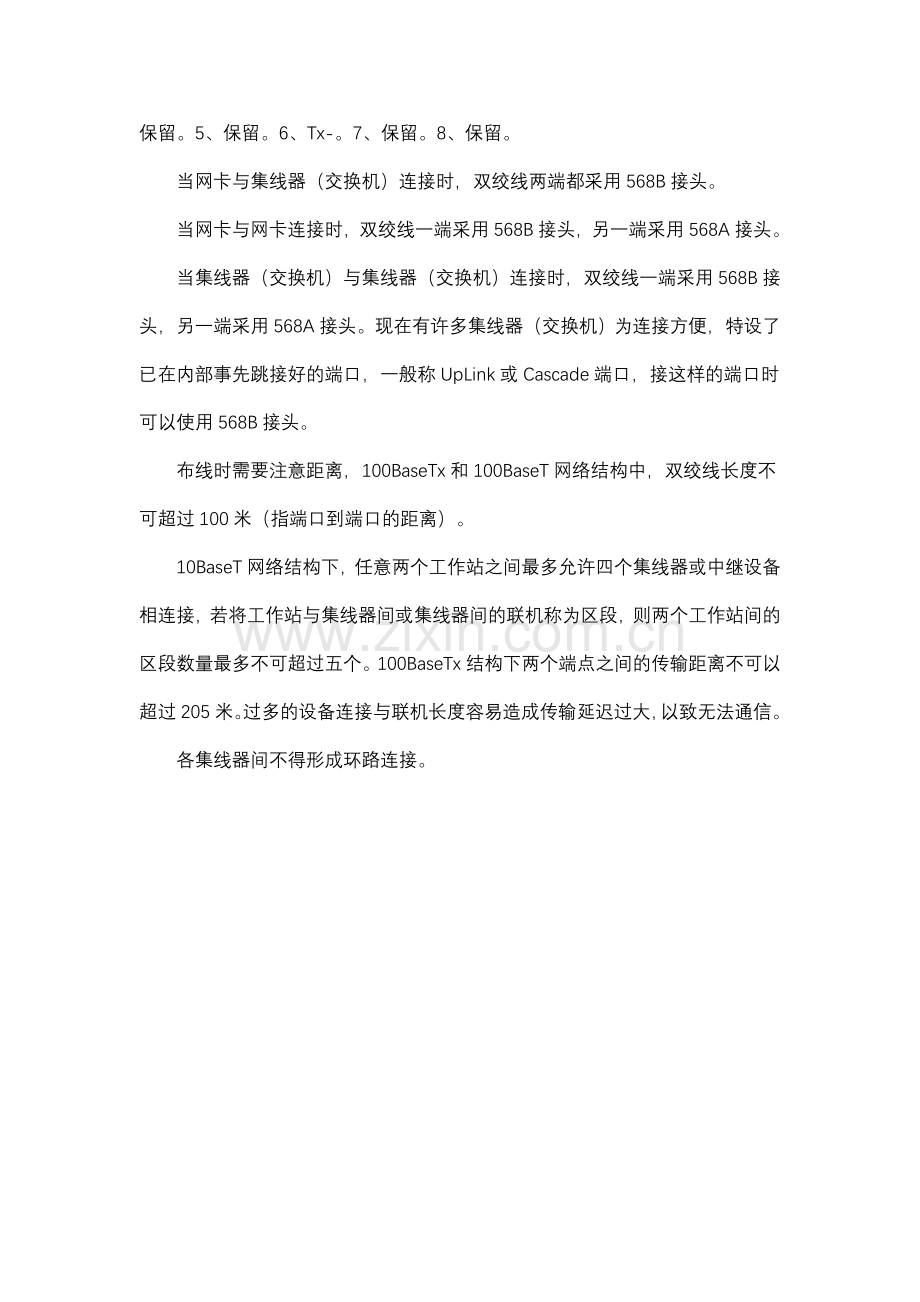

当网卡与集线器（交换机）连接时，双绞线两端都采用568B接头。
当网卡与网卡连接时，双绞线一端采用568B接头，另一端采用568A接头。
当集线器（交换机）与集线器（交换机）连接时，双绞线一端采用568B接头，另一端采用568A接头。现在有许多集线器（交换机）为连接方便，特设了已在内部事先跳接好的端口，一般称UpLink或Cascade端口，接这样的端口时可以使用568B接头。
布线时需要注意距离，100BaseTx和100BaseT网络结构中，双绞线长度不可超过100米（指端口到端口的距离）。
10BaseT网络结构下，任意两个工作站之间最多允许四个集线器或中继设备相连接，若将工作站与集线器间或集线器间的联机称为区段，则两个工作站间的区段数量最多不可超过五个。100BaseTx结构下两个端点之间的传输距离不可以超过205米。过多的设备连接与联机长度容易造成传输延迟过大，以致无法通信。
各集线器间不得形成环路连接。
