NECSL1000交换机编程说明NEC交换机调试说明
用专用电话机进入和退出系统编程（有显示的）：
1. 进入： SPK→#*#*→12345678（密码）→HOLD →显示 Program mode
2. 退出：按DC键返回直到显示Program mode时按SPK键退出并保存所设置的数据，
屏幕上会显示saving system data
3．更改分机号码的相关编程：11-01-01：系统号码计划   ，  11-02-01：分机号码
的设置和更改
15-01-01：分机名称设置（在装机时最好删除所有分机名称），专用话机编程时用CLEAR键清除
92-02-01：删除所有分机号码，只保留第一端口的分机号码。
4． 振铃组的设置：22-05-01 将外线分配到响铃组  ，  22-04-01 设置响铃组内的分机
5．长途限制等级设置 ： 21-04-01：分配每个分机的限制等级，  21-05-08：为每个等级分配限制表（1-4）
21-06-07：输入限制表里的限制代码（1-4）每个表可以输入50个限制码
举例：1等级国际 ，2等级国内 ，3等级市话 ，4等级内线 ，   等级1：21-05-08=0
等级2：21-05-08=2（限制表2） 21-06-07（2）=00 按HOLD键可以输下一个
等级3：21-05-08=3（限制表3） 21-06-07（3）=0
等级4：21-05-08=4（限制表4） 21-06-07（4）=@ 代表0-9，*和#
6． 计费设置 ：串口计费：35-01-01=1 2---3 （串口连接线顺序）
波特率 ： 10-21-02= 0 4800 3---2 ， = 1 9600 4---6 ， = 2 19200 6---4 ， = 3 38400 5---5 ，
7---8   ，  8---7
LAN口计费 35-01-01=3   ， 10-20-01 EX-Dev5   ，  TCP Prot 10000
35-01-04：改成0输出的电话号码最后一位不隐藏。  35-02-14 = 1 日期输出
35-01-08：有两种话单格式 0 ：输出电话号码20位。1：输出电话号码15位
7．来电显示设置：14-02-10=1 开放每条外线的来点显示功能   14-02-16：0= FSK。1= DTMF 每条外线的制式

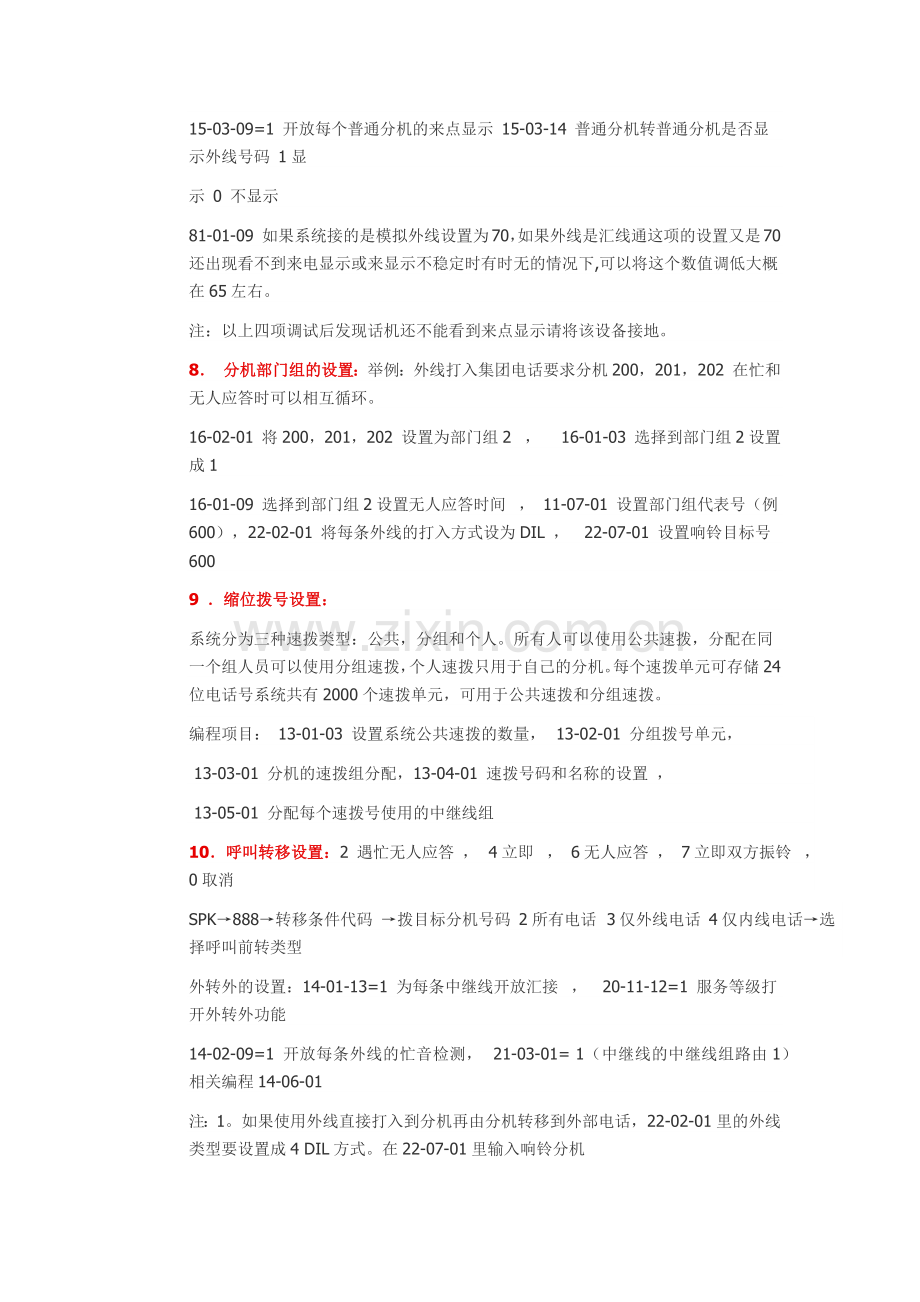

15-03-09=1 开放每个普通分机的来点显示 15-03-14 普通分机转普通分机是否显示外线号码 1显
示 0 不显示
81-01-09 如果系统接的是模拟外线设置为70，如果外线是汇线通这项的设置又是70还出现看不到来电显示或来显示不稳定时有时无的情况下,可以将这个数值调低大概在65左右。
注：以上四项调试后发现话机还不能看到来点显示请将该设备接地。
8． 分机部门组的设置：举例：外线打入集团电话要求分机200，201，202 在忙和无人应答时可以相互循环。
16-02-01 将200，201，202 设置为部门组2  ，    16-01-03 选择到部门组2设置成1
16-01-09 选择到部门组2设置无人应答时间  ， 11-07-01 设置部门组代表号（例 600），22-02-01 将每条外线的打入方式设为DIL ，   22-07-01 设置响铃目标号 600
9 ．缩位拨号设置：
系统分为三种速拨类型：公共，分组和个人。所有人可以使用公共速拨，分配在同一个组人员可以使用分组速拨，个人速拨只用于自己的分机。每个速拨单元可存储24位电话号系统共有2000个速拨单元，可用于公共速拨和分组速拨。
编程项目： 13-01-03 设置系统公共速拨的数量，  13-02-01 分组拨号单元，
 13-03-01 分机的速拨组分配，13-04-01 速拨号码和名称的设置 ，
 13-05-01 分配每个速拨号使用的中继线组
10．呼叫转移设置：2 遇忙无人应答 ，  4立即  ， 6无人应答 ， 7立即双方振铃  ， 0取消
SPK→888→转移条件代码 →拨目标分机号码 2所有电话  3仅外线电话 4仅内线电话→选择呼叫前转类型
外转外的设置：14-01-13=1 为每条中继线开放汇接  ，   20-11-12=1 服务等级打开外转外功能
14-02-09=1 开放每条外线的忙音检测，  21-03-01= 1（中继线的中继线组路由1）相关编程14-06-01
注：1。如果使用外线直接打入到分机再由分机转移到外部电话，22-02-01里的外线类型要设置成4 DIL方式。在22-07-01里输入响铃分机
2．如果外线是ISDN线路要在 21-12-01输入外线主叫号码才能做外转外。
使用方法：专用话机设置： 713→6→9→电话号码→HOLD  ，  取消： 713→6→HOLD
普通话机设置： 713→6→9→电话号码→挂机   ，            取消： 713→6→挂机
11．随身密码设置：21-14-01 设置密码，系统最大500个每个密码6位数
21-14-02 设置密码等级   使用方法：763→密码→9→电话号码
12．设置功能话机外线键   TOPAZ 设置 SPK → 852→选一个按键→*01→输入外线端口号（01-51）
删除 SPK →852→选→个按键→ 输入000
设置功能按键  设置 SPK→851→选一个按键→输入功能码  删除 SPK→851→选一个按键→输入00来点显示查询键 SPK→851→选一个按键→输入 08 定义分机键 SPK→851→选一个按键→输入01→输入分机号→HOLD
13．设置话机拨号锁：   20-08-08=1 服务等级打开此项功能
输入拨号锁的限制等级（1-15与系统长途限制等级相对应）
设置：700→密码（4位数）→1取消：700→密码（4位数）0
14．设置系统IP地址：  10-12-01 输入IP地址 （出厂值：172.16.0.10）
10-12-02 输入子网掩码 （出厂值：255.255.0.0）   注：此项编程设置完后要重起系统
15．更改NEC Aspila TOPAZ回铃音：
80-01-02 SVC Tone 14 Unit1 Basic Tone 1 出厂值是3（更改完后要重起系统）
16．背景音乐设置：10－04    0是内置 ， 1是外置
17．：专用电话机响/语音设置：20－02－12 设为1响铃，0为语音
18. 话务员分机设置：   20-17-01 系统最多有8个话务员分机
19．当分机呼出受到等级限制时自动呼叫话务员分机
20-13-20 = 0 注：EX系统出厂值这项功能是开放的。
20.  外线分组:14-05-01 中继线组 ， 14-06-01 中继线路由，
 21-02-01 分机的中继线组，21. 第二中继出局码设置：
11-01-01 创建第二中继出局码 ， 11-09-02 输入第二中继码 ， 21-15-01 分机的第二中继组路由
22．分机的外线权设置：  14-07-01 中继线分配图设置 ， 15-06-01 分机对应的中继线分配图
此项编程是设定某个分机只能从某条外线打出，分配分机所使用的外线。
23．秘书电话    SPK+851+定义内线键+41+分机号码
24．夜服模式   自动: 12-01-01 1->0 允许人工夜服转换 ，  12-01-02 0->1 设置自动夜的转换
12-02-01 夜服模式的时间设置 ，  12-03-01 星期夜服模式 ，
人工: 12-01-01 0->1允许人工夜服转换
20-07-01 0->1 人工夜服模式的转换  ，   SPK 851+(内线)功能键+09+2 夜间
SPK 851+(内线)功能键+09+1 白天  ，   22-05-01 Trunk 1 中继线
Mode 1 IRG= 振零组 (说明:把每一根中继线设置为MODE2 IRG=2 使用夜服务模式)
22-04-01 INC GR  因为在22-05-01设的是振铃组2    Memb.01= 设置分机号码
如果有两个话务员用24-06-01做遇忙转移
25．外线直接到一个分机振铃(直入线)呼入中继线类型设置  22-02-01 Trunk -----指定中继线
model TRK Type= 4 DIL呼入中继线的目标分机或部门组 22-07-01 Trunk----指定中继线 model1 NO =指定的分机号码
如果DIL振铃的分机没有应答可以转到振铃组内它的分机振铃无应答回叫时间
22-01-04 (0-64800) DIL呼入电话在编程设置的目标分机上振铃时间.超过这个时间间隔DID电话被转移到预设的振铃组无应答转移目标 DIL/IRG   ，
22-08-01　 Trunk---- 指定中继线 Mode1 IRG------ X
26．改变内部分机和中继线的振铃频率  20-15-01 中继线上的正常呼入 ， 20-15-03 内部呼入可以按照不同的频率来设置
27．随身密码： 21-14-01 输入六位数的密码  ， 21-14-02 设置密码的等级
CALL+763+六位密码  ，  随身密码可以使用 500个
28．外线直接打入分机 DISA ：  22-02-01 Trunk Model TRK Type-----中继线
说明:每个中继线的呼入类型　初始值TYPE 0→2(普通外线→DISA外线) --类型 2
22-07-01 TrunkMode No-----中继线 ， 说明:设置中继线的呼入分机------分机号码
29．内线容易断线： 81-01-09 70  说明:呼叫放弃检测时间 ，
82-04-08 (60,90) 说明:最大闪断时间
30．路由设置：14-01-23-----0改为1，26-01-04-----1，26-02-01-----0(第一位数字)，
26-02-06-----2，20-03-04改为-----1
26-05-02（CARTBL1改为TBL2）ACSCODE：17909/968200
31．系统密码设置：90-02-02  说明：原始是12345678
32．系统消除告警音设置：20－13－01－0，
33．系统回铃设置：15－03－15－1

代接：867，指定分机：715＋分机号；指定外线805＋01、、、
