吉林省长春市双阳区七年级数学上册 第四章 图形的初步认识 4.2 立体图形的视图 4.2.1 由立体图形到视图教案 （新版）华东师大版-（新版）华东师大版初中七年级上册数学教案.doc

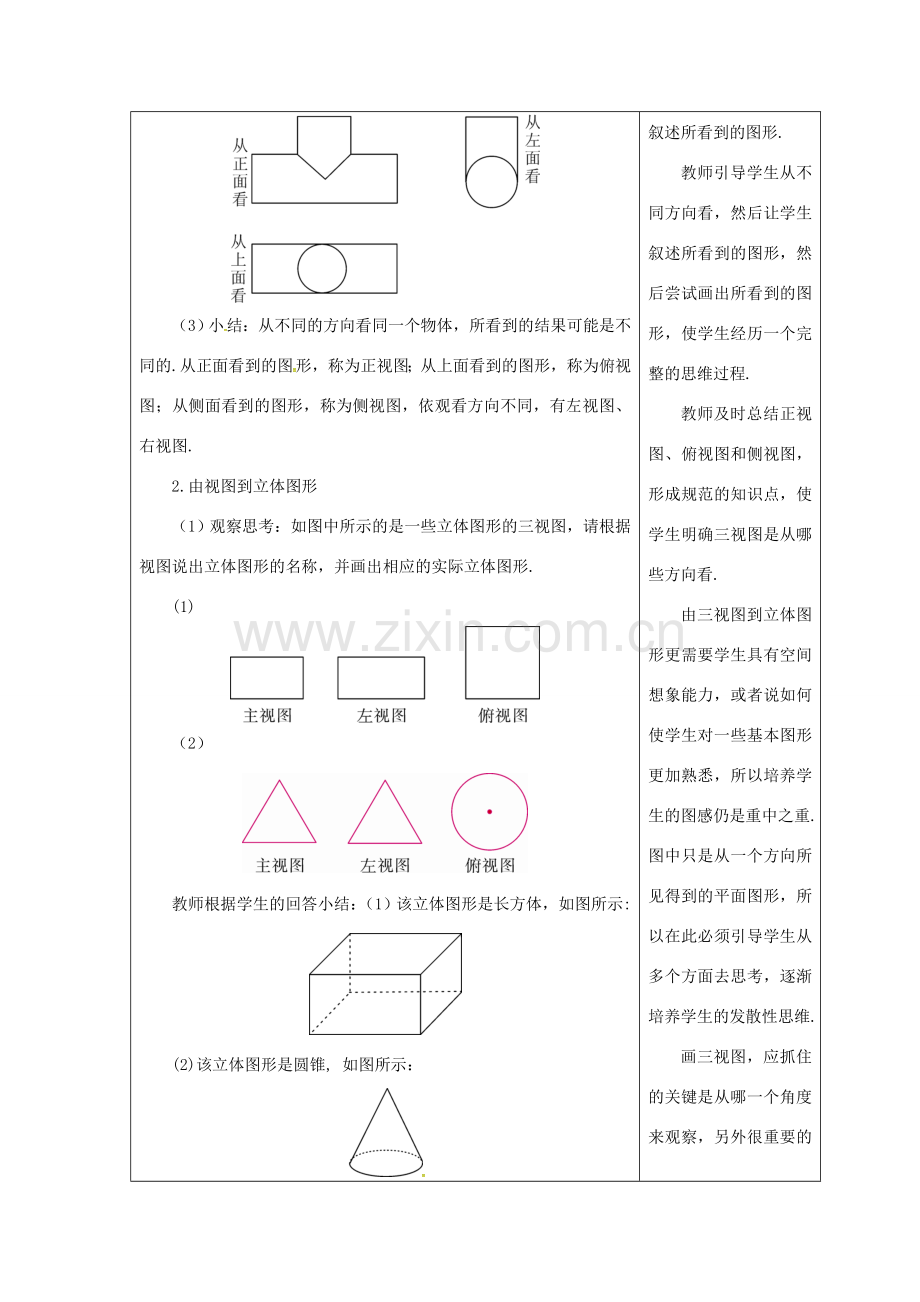

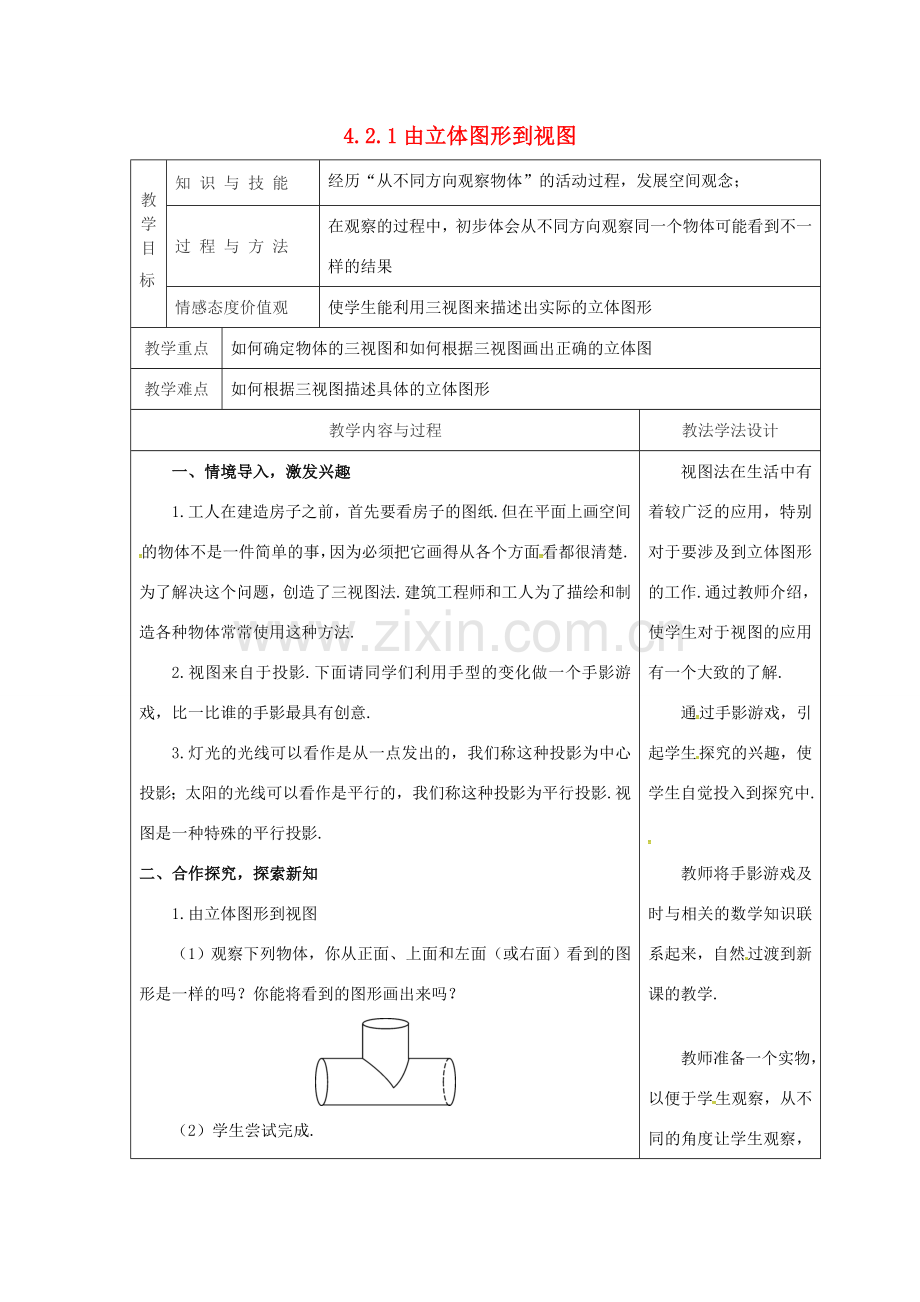

4.2.1由立体图形到视图教学目标知 识 与 技 能经历“从不同方向观察物体”的活动过程，发展空间观念；过 程 与 方 法在观察的过程中，初步体会从不同方向观察同一个物体可能看到不一样的结果情感态度价值观使学生能利用三视图来描述出实际的立体图形教学重点如何确定物体的三视图和如何根据三视图画出正确的立体图教学难点如何根据三视图描述具体的立体图形教学内容与过程教法学法设计一、情境导入，激发兴趣1.工人在建造房子之前，首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个方面看都很清楚.为了解决这个问题，创造了三视图法.建筑工程师和工人为了描绘和制造各种物体常常使用这种方法.2.视图来自于投影.下面请同学们利用手型的变化做一个手影游戏，比一比谁的手影最具有创意.3.灯光的光线可以看作是从一点发出的，我们称这种投影为中心投影；太阳的光线可以看作是平行的，我们称这种投影为平行投影.视图是一种特殊的平行投影.二、合作探究，探索新知1.由立体图形到视图（1）观察下列物体，你从正面、上面和左面（或右面）看到的图形是一样的吗？你能将看到的图形画出来吗？（2）学生尝试完成.（3）小结：从不同的方向看同一个物体，所看到的结果可能是不同的.从正面看到的图形，称为正视图；从上面看到的图形，称为俯视图；从侧面看到的图形，称为侧视图，依观看方向不同，有左视图、右视图.2.由视图到立体图形（1）观察思考：如图中所示的是一些立体图形的三视图，请根据视图说出立体图形的名称，并画出相应的实际立体图形.(1)（2）教师根据学生的回答小结：（1）该立体图形是长方体，如图所示:(2)该立体图形是圆锥, 如图所示：三、示例讲解，掌握新知例1画出如图所示的正方体和圆柱体的三视图.解:如图，正方体的三视图都是正方形圆柱体的主视图和左视图都是长方形，俯视图是圆形.例2画出如图所示的圆锥的三视图.解：圆锥的三视图如图所示：四、练习反馈，巩固提高1.画出下列物体的三视图.2.如图是几个小立方体所搭成的立体图形的俯视图，小正方形中的数字表示在该位置上小立方体的个数，请画出这个立体图形的主视图和左视图.【答案】1.2.五、师生互动，课堂小结1.从不同的方向看同一个物体，所看到的结果可能是不同的.从正面看到的图形，称为主视图；从上面看到的图形，称为俯视图；从侧面看到的图形，称为侧视图，依观看方向不同，有左视图、右视图.2.我们可以通过一个物体的三视图，描述这个物体的形状.六、作业设计完成本课时对应的练习视图法在生活中有着较广泛的应用，特别对于要涉及到立体图形的工作.通过教师介绍，使学生对于视图的应用有一个大致的了解. 通过手影游戏，引起学生探究的兴趣，使学生自觉投入到探究中.教师将手影游戏及时与相关的数学知识联系起来，自然过渡到新课的教学. 教师准备一个实物，以便于学生观察，从不同的角度让学生观察，叙述所看到的图形. 教师引导学生从不同方向看，然后让学生叙述所看到的图形，然后尝试画出所看到的图形，使学生经历一个完整的思维过程.教师及时总结正视图、俯视图和侧视图，形成规范的知识点，使学生明确三视图是从哪些方向看.由三视图到立体图形更需要学生具有空间想象能力，或者说如何使学生对一些基本图形更加熟悉，所以培养学生的图感仍是重中之重.图中只是从一个方向所见得到的平面图形，所以在此必须引导学生从多个方面去思考，逐渐培养学生的发散性思维.画三视图，应抓住的关键是从哪一个角度来观察，另外很重要的是一个把立体图形转化为平面图形的过程，应观察出所得的有关线条与轮廓.教师可以先让学生叙述所看到的图形，再画出相应的图形.圆锥的俯视图要注意中心有一个点，教师可以让学生先画出图形，教师再予以纠正和强调.抽象思维及平面图形如何相互组合成立体图形，这一过程是一个充分思维的过程.学生完成此例有一定的困难，教师可适当让学生以小组为单位，准备一些长方体的实物，按照观察思考的图形进行摆放，逐步由具体过渡到抽象.教学反思
