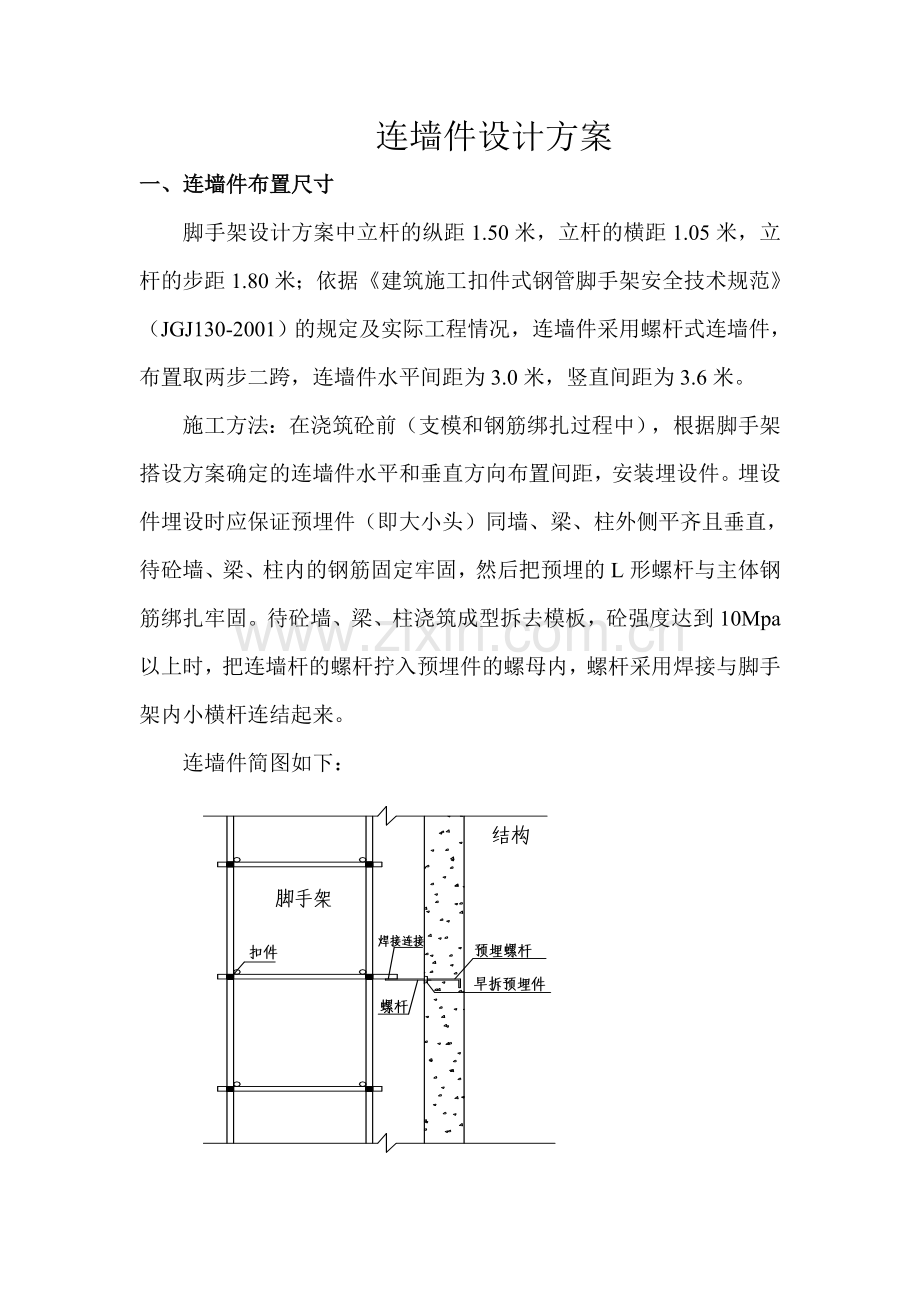

连墙件设计方案
一、连墙件布置尺寸
脚手架设计方案中立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米；依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的规定及实际工程情况，连墙件采用螺杆式连墙件，布置取两步二跨，连墙件水平间距为3.0米，竖直间距为3.6米。
施工方法：在浇筑砼前（支模和钢筋绑扎过程中），根据脚手架搭设方案确定的连墙件水平和垂直方向布置间距，安装埋设件。埋设件埋设时应保证预埋件（即大小头）同墙、梁、柱外侧平齐且垂直，待砼墙、梁、柱内的钢筋固定牢固，然后把预埋的L形螺杆与主体钢筋绑扎牢固。待砼墙、梁、柱浇筑成型拆去模板，砼强度达到10Mpa以上时，把连墙杆的螺杆拧入预埋件的螺母内，螺杆采用焊接与脚手架内小横杆连结起来。
连墙件简图如下：

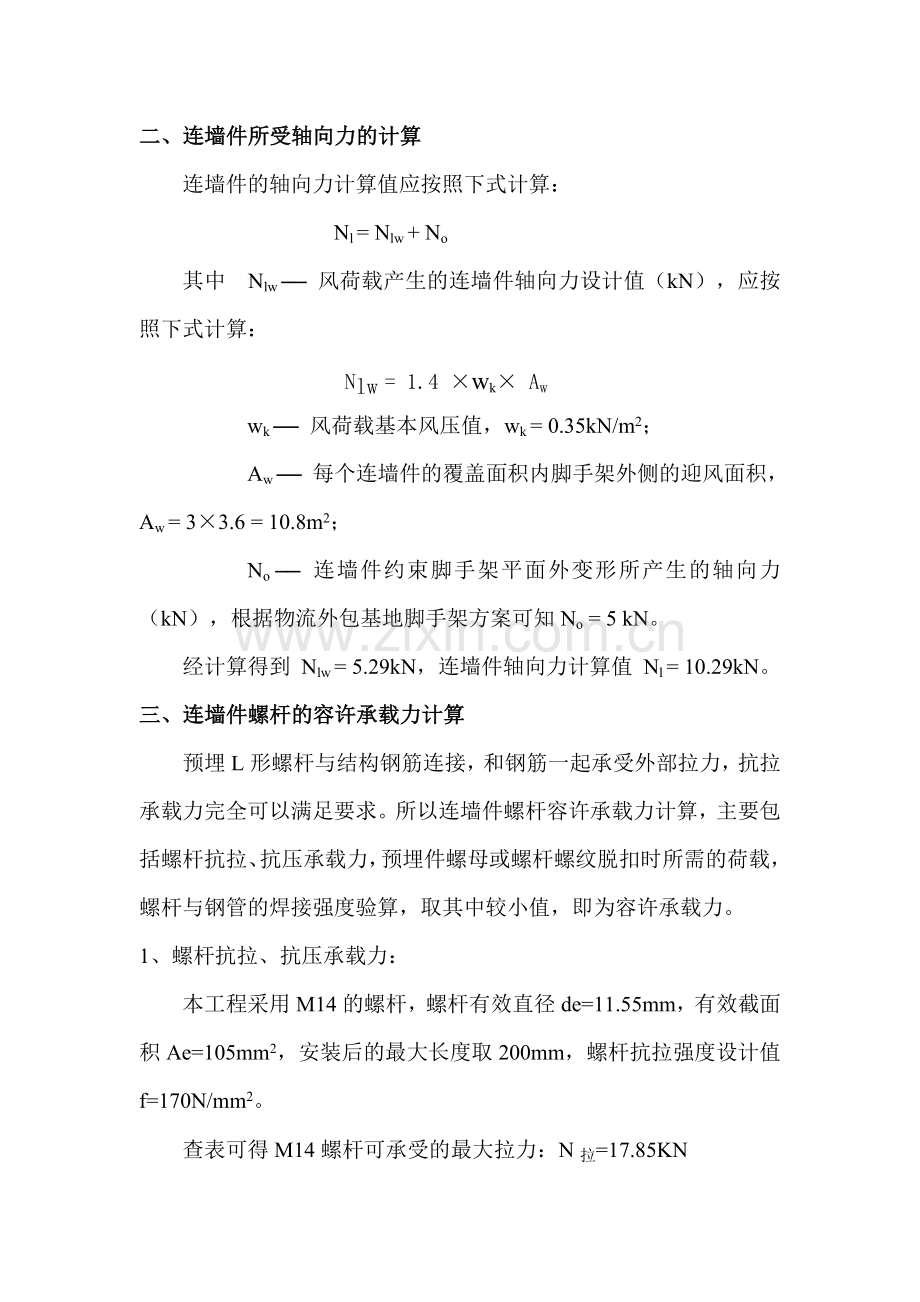

二、连墙件所受轴向力的计算
连墙件的轴向力计算值应按照下式计算：
Nl = Nlw + No
其中 Nlw —— 风荷载产生的连墙件轴向力设计值（kN），应按照下式计算：
Nlw = 1.4 ×wk× Aw
wk —— 风荷载基本风压值，wk = 0.35kN/m2；
Aw —— 每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw = 3×3.6 = 10.8m2；
No —— 连墙件约束脚手架平面外变形所产生的轴向力（kN），根据物流外包基地脚手架方案可知No = 5 kN。
经计算得到 Nlw = 5.29kN，连墙件轴向力计算值 Nl = 10.29kN。
三、连墙件螺杆的容许承载力计算
预埋L形螺杆与结构钢筋连接，和钢筋一起承受外部拉力，抗拉承载力完全可以满足要求。所以连墙件螺杆容许承载力计算，主要包括螺杆抗拉、抗压承载力，预埋件螺母或螺杆螺纹脱扣时所需的荷载，螺杆与钢管的焊接强度验算，取其中较小值，即为容许承载力。
1、螺杆抗拉、抗压承载力：
本工程采用M14的螺杆，螺杆有效直径de=11.55mm，有效截面积Ae=105mm2，安装后的最大长度取200mm，螺杆抗拉强度设计值f=170N/mm2。
查表可得M14螺杆可承受的最大拉力：N拉=17.85KN
由λ=L/（1/4 de）=200/(1/4×11.55)=69 得ф=0.779
M14螺杆可承受的最大压力为：
N压=φAe f=0.779×105×170=13.9kN
2、螺母或螺杆螺纹脱扣所需要的荷载
(1) M14螺母螺纹脱扣所需的荷载
N拉=Ae F1
其中 Ae—螺纹的应力截面积，查表得105mm2
F1—螺母的保证应力，查表F1=380 N/mm2
N拉=105×380=39.9KN
(2)M14螺杆螺纹脱扣所需的荷载
N拉 =Ae F2
其中Ae—螺纹的应力截面积，查表得105mm2
F2—螺杆脱扣时的最小应力，查表F2=260 N/mm2
N拉=105×260=27.3KN
所以，螺纹脱扣所产需的荷载为N拉=19.76KN
3、螺杆与钢管焊缝容许承载力
M14螺杆角焊缝强度设计值ff=160 N/mm2，焊缝高度hf=5mm ,焊缝长度为Lw =50mm。
     N拉、压= heLw ff=0.7 hfLwff=0.7×5×50×160=28kN
根据以上计算知：
M14螺杆的连墙件的容许荷载为NL=13.9kN
NL > Nl，连墙件的螺杆设计计算满足要求!
