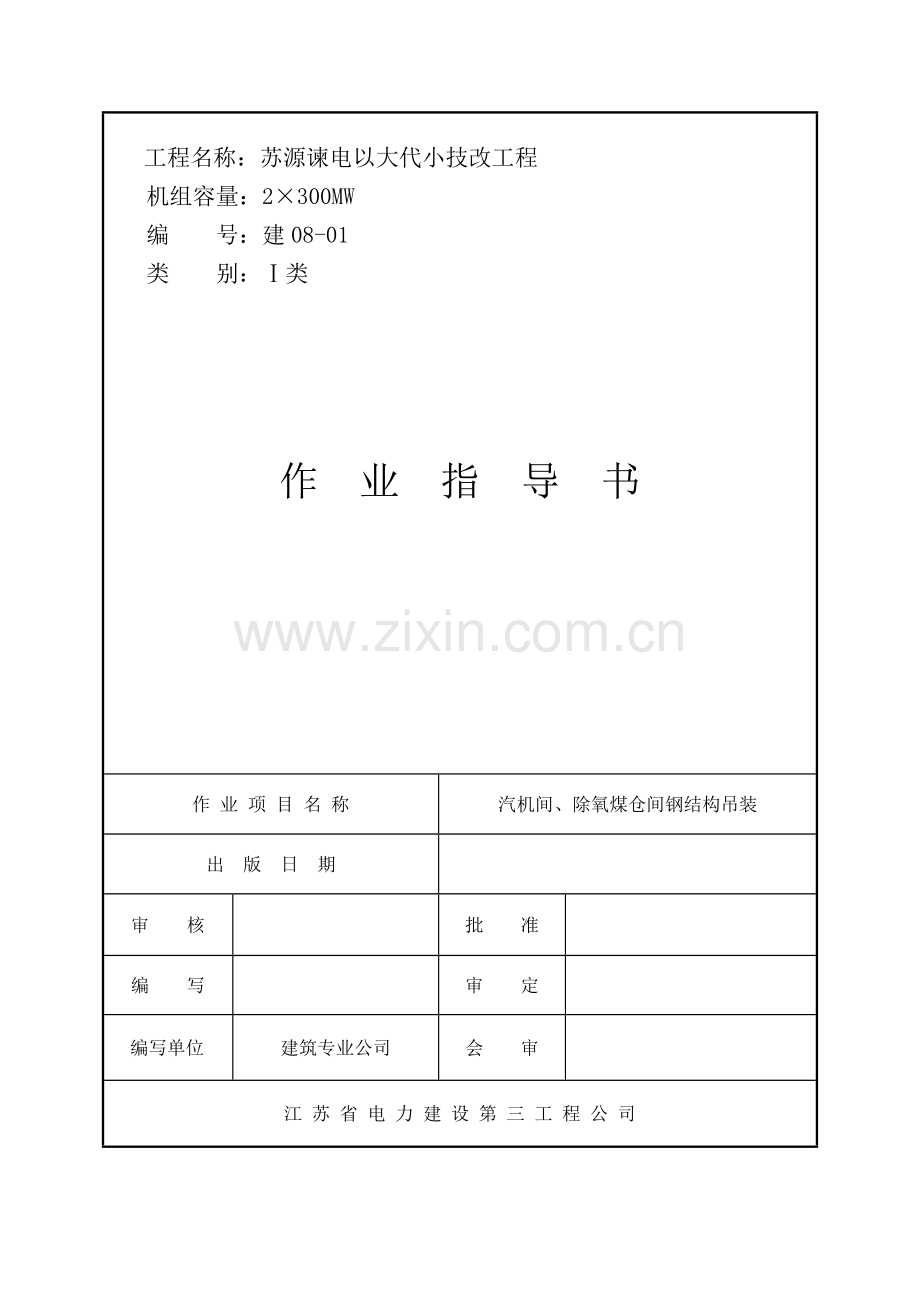

#2除氧煤仓间堤吊装作业指导(升版).doc

工程名称：苏源谏电以大代小技改工程
机组容量：2×300MW
编 号：建08-01
类 别：Ⅰ类

作 业 指 导 书

作 业 项 目 名 称
汽机间、除氧煤仓间钢结构吊装
出 版 日 期

审 核

批 准

编 写

审 定

编写单位
建筑专业公司
会 审

江 苏 省 电 力 建 设 第 三 工 程 公 司

作 业 指 导 书
第1页共12页

编写内容
1、工程概况
2、编制依据
3、作业前的准备
4、劳动力组织
5、施工机具、仪器的配置
6、主要工程量及材料
7、施工技术措施
8、质量保证措施
9、安全保证措施
10、文明施工
11、环境保护措施
12、平面布置图
13、风险控制计划表(RCP)
作 业 指 导 书
第2页共12页
1、工程概况
1.1 汽机房桁车梁采用焊接H型钢结构,高1.4米,安装在A、B排柱23.69米牛腿面上,计32根，A排最大单体重5.4t，B排最大单体重4.1t。
1.2 屋盖结构由414块预制砼搂面板、16块预制砼天沟板及10组FANFO-
1/2组成，装在汽机房网架结构上，单体最大重量1.8t，计300m3左右。
1.3除氧煤仓间框架为现浇钢筋砼结构，框架内设计为焊接H型工字钢支撑在牛腿上。
1.4氧煤仓间焊接H型工字钢共分四部分,分别是6.25m、12.55m、26.6m和34.81～40.09m。
2、编制依据
2.1施工图
2.1.1《汽机房A排柱及吊车梁施工图》
2.1.2《汽机房屋盖图》
2.1.3《除氧煤仓间纵梁结构图》；
2.1.4《除氧煤仓间框架结构图》；
2.1.5《除氧煤仓间各层楼面结构图》。
2.2.技术规范标准
2.2.1.《钢结构工程施工质量验收规范》2002-03-01；
2.2.2.《电力建设施工及验收技术规范》（建筑工程篇） SDJ69—87；
2.2.3.《火电施工质量检验及评定标准》,第一篇土建工程篇 ；
2.2.4.《电力建设安全健康与环境管理工作规定》国电2002-01-21；
2.2.5. 《电力建设安全工作规程》第一部分火力发电厂DL5009.1－2002。
2.3参考资料
2.3.1《建筑施工手册》
作 业 指 导 书
第3页共12页

2.3.2《建筑施工计算手册》
3、作业前的准备
3.1现场三通一平已完成。
3.2施工所需图纸及配套图集已齐全。
3.3劳动力及施工机具已组织进场，机具试运转后一切正常。
3.4钢构件及预制砼构件已经制作验收合格，主要周转性材料已全部到位。
4、劳动力组织
4.1参加作业人员须经三级安全教育，经考试合格方准上岗。
4.2参加作业人员须身体健康，高空作业人员必须体检合格，有较好的职业道德，较强的敬业精神。
4.3参加作业人员须有较强的技术，能独立完成领导下达的任务，且有较强的集体荣誉观和较强的工程意识。
4.5参加施工人员工种必须齐全。见下表
序号
工种
人数
序号
工种
人数
1
施工员
1
7
驾驶员
4
2
技术员
1
8
机具管理员
2
3
质检员
1
9
塔吊操作工
6
4
安全员
1
10
电工
2
5
塔吊指挥
2
11
起重安装工
8
6
焊工
4
/
/
/
5、施工机械、施工机具、仪器配备
吊车
主臂(m)
副臂(m)
工作半径(m)
起升高度(m)
起重量(t)
200t吊车
56
42
40
86．4
11．7
3#水平塔(绕绳倍率4)
24
40
26
/
1.63
24
40
22
/
2.0
50t汽车吊
32
/
22
/
2.15

作 业 指 导 书
第4页共12页

序号
名称
型号
数量
序号
名称
型号
数量
1
经纬仪

1
8
葫芦
2t
10
2
水准仪

1
9
电焊机

3
3
钢卷尺
50m
2
10
塔吊

2
4
配电盘

4
11
配电箱

2
5
自设水平滚轮

8
12
千斤顶
12.5t
4
6
汽车吊
50t
1
13
履带吊
200t
1
7
卷扬机
3t
1
14
半挂
10t
2

6、主要工程量及材料汇总
部位
钢梁型号
数量（根）
单体重（t）
备注
6.25米层
BH6030-1625
36
1.54

BH8030-1625
8
1.75

BH8040-1625
26
2.07

BH6040-1625
25
1.86

BH9040-1625
13
2.17

12.55米层
BH6030-1625
44
1.54

BH8030-1625
40
1.75

BH7030-1625
1
1.65

BH6030-1220
4
1.2

26.6米层
BH6030-1625
4
2.35

BH6030-1625
30
1.05

34.81~40.09m联络栈桥
GHJ-1、2
1+1
9.10

GL-1、2
2+1
3.55

GL-3、4
2+1
3.55

I36a-9025
32
0.54

作 业 指 导 书
第5页共12页

部位
型号
数量
最大单体重（t）
备注
汽机间屋面板
/
414块
1.8
/
天沟板
/
16块
1.7

桁车梁
/
32根
5.4
/
FANFO-1/2
/
10组
2.4
/
7、施工技术措施
7.1工艺流程
复核检查埋件标高及位置→钢梁定位线→验收→钢梁就位→验收→施焊固定→验收→涂防锈漆→验收→下道工序
7.2施工技术
7.2.1、#2除氧煤仓间12.55m层钢构件根据施工图的规格分类分散放置到C-D排间现浇砼楼面上待20.95米层施工完后将排架拆至12.55m层以下后采用图2所示方案施工。#1 除氧煤仓间12.55m层钢构件待强度达到要求后直接用50t汽车吊配合两台水平吊直接安装,见附图一。
7.2.2、 6.25m层钢结构安装采用卷扬机和自行设计的轻型水平滚轮配合起吊机具的吊装方案，见附图二。
7.2.3、26.6m层钢结构待除氧器安装就位后，采用200t履带吊将钢梁吊至20.95m层后采用卷扬机吊装方案，见附图二。
7.2.4、除氧煤仓间6.25、12.55、26.6m层的钢结构安装，均采用3t卷扬机作起吊机具，分别将钢梁起吊就位后，必须焊接牢固。
作业指导书
第6页共12页
7.2.5、 34.81~40.09m联络栈桥采用200t履带吊，（见图三）先将GHJ-2安装在C排并用2t链条葫芦将四根φ13对称的揽风钢丝绳拉紧，调节好其垂直度，并采用同样方法将GHJ-1安装在D排后，将上弦与砼框架上的预埋件焊接牢固，然后将GL-1、2、3、4及I36a分别吊装就位，所有构件安装完毕后，进行整体校正(包括几何尺寸、垂直度、挠度等)符合规范要求，将高强螺栓进行初拧和终拧，并做好标识和记录。
7.2.6汽机间屋面板及桁车梁采用200t履带吊吊装就位。停在A排外14m（具体见图示四）。其主臂56m、副臂42米、工作半径40米起升高度86.4m、起重量11.7吨
7.3钢丝绳的选用
7.3.1、6.25m层、12.55m层、26.6m层，单件最大重量2.35T，查表选用φ17.5，6×37+FC公称抗拉强度为1570MPa的钢丝绳， 其破断拉力为172.5KN， 按安全系数为5，折减系数为0.82计算
允许拉力F=破断拉力×折减系数÷安全系数
=172.5×0.82÷5=28.29KN=2.88t,大于单件最大重量2.35t,符合要求。
7.3.2 汽机间屋面板及钢梁单体最大重量为5.4t，选用4￠17.5 ，6×37+FC公称抗拉强度为1570MPa的钢丝绳，其破断拉力为172.5KN，按安全系数为8，折减系数为0.82计算。
允许拉力F=破断拉力×折减系数÷安全系数
=172.5×cos30°×0.82÷8×4=61.24KN=6.24t,大于单件最大重量5.4t,符合要求。
允许拉力F=破断拉力×折减系数÷安全系数
=456.5×cos30°×0.82÷8×4=162.08KN=16.5t，大于单件最大重量
作 业 指 导 书
第7页共12页

9.1t，符合要求。具体见吊装图三
8、质量保证措施
8.1 施工作业前应首先复核所有的轴线、标高几何尺寸符合图纸要求，并将轴线或中心线标记在安装节点上。对进场构件应严格检查，保证其满足图纸及规范要求。
8.2 施工过程中应严格控制其安装的标高、轴线、接点连接等。
8.3 所有钢结构及预制构件的安装，其标高、轴线、接点连接(焊接和高强螺栓安装)，均应符合图纸及规范要求，确保一次验收达到优良标准。
9、安全保证措施
9.1施工前需对所有参加施工的人员做安全交底，明确安全注意事项，每班工作前，均应进行三查、三交，严格按《电力建设安全工作规程》进行现场施工。
9.2进入施工现场应正确使用安全防护用品，戴好安全帽，高处作业必须系好安全带，身体不适或酒后不得进入施工现场。
9.3施工现场必须服从安全员的管理和监督，班组应作好安 全台帐及安全记录。
9.4作业区域挂设安全标语牌及标志，并设安全警戒线派专人监护。
9.5冬季施工应做好防冻、防滑措施，如遇有积雪、积霜施工时，必须将作业区域的积雪、积霜清除，方可进行施工。8.6夜间施工应有足够的照明，各种电器设备配电箱及电动工具的电源应有专职电工拆装，施工电源应有漏电保护装置，电源配电箱应布置在安全地带，并有可靠的接零接地，使用手提电动工具，应戴绝缘手套，穿绝缘鞋。
作 业 指 导 书
第8页共12页

9.6高处作业工具应放置在工具包内，连接件放置平稳，防止高空落物。
9.7起吊作业应由专人指挥，信号明确；起重臂下严禁行人，更不得站人或逗留；如遇六级以上大风或大雾等恶劣天气应停止施工
9.8起重工具及钢丝绳必须符合起重要求，定期进行保养，维修。
9.9联络栈桥两片桁架的上下弦均拉设一道￠13的安全钢丝绳。
9.10吊装前需在A、B排、2-18轴间，26.0米高度处拉设￠13的安全钢丝绳。在起吊过程中严禁立体交叉作业，起吊时起吊下方严禁施工。
10、文明施工
10.1注意文明礼貌，不讲脏话、打架，不做有损企业形象的事。
10.2施工用工具应有组织有计划的进发退场，按指定的地点位置铺设、搁置。
10.3吊机进退场应有专用道路按序进行、慢速行驶、注意周围的建筑物用单体构件。
10.4及时整理堆放现场的机具、工具及零碎部件。
10.5工作结束后应及时切断电源。
11、环境保护
11、1、生产活动或服务过程中排放的超标污染物（废水、废气、
固体废弃物、噪声等）控制在国家的排放标准内。
11、2、在生产施工过程中，优先考虑采用无污染或少污染的生产工艺，优先考虑采用先进的施工方法。
11、3、妥善保管易燃、易爆或有毒有害危险品，并应采取防范措施，防止在储运过程中发生火灾、爆炸或泄漏等事故造成对环境的污染。

作 业 指 导 书
第9页共12页

作 业 指 导 书
第10页共12页

作 业 指 导 书
第11页共12页

作 业 指 导 书
第12页共12页

作业指导书审批意见表
作业指导书名称：#1、#2汽机间、除氧煤仓间结构吊装 类别：Ⅰ
部门
意见
安
全
监
察
科
签名
工 程 管 理 科
签名
总

工

室
签名
专 业 公 司
签名
注：意见一栏写不下请另附页。

风险控制计划表（RCP）
SDJA205001-2002-02 工程名称：苏源谏电以大代小技改工程 作业过程/活动：小型电动机械使用 编号：第1页共3页

序号

风险代码

风险点描述

拟采取的控制措施
控制
实施单位/部门
实施人
检测单位/部门
监测人
方法
时机

1

11510

电气、及外观缺陷
电动机械使用前必须进行检查，检查项目：外壳急手柄无裂纹、破损，接地及接零正确牢固，电气、机械保护装置完好，开关及运转部分灵活，插头完好

R

P

盐城建总

电工

建筑专业公司

安全员

2

11510

工况缺陷
定期检测电动机械的绝缘电阻
≥2MΩ，维修后的电动机械必须进行绝缘电阻测量及绝缘耐压试验

A

P

盐城建总

电工

建筑专业公司

安全员

3

10540

操作缺陷
电动机械的操作开关应置于操作人员伸手可及的部位
S
T
盐城建总
电工
建筑专业公司
安全员

4

51010

人员伤害
操作电动机械时必须戴绝缘手套或站在绝缘垫上，移动机械时不得提着电线或移动部分

S

T

盐城建总

班组长

建筑专业公司

安全员

注：控制方法：W：见；H：停工待检；S：连续监护；A：提醒；R：记录确认
控制时机：P：作业开始前；D：每天至少一次；Z：每周一次（4Z：每月一次，12Z：每季度一次）；
T：活动连续过程或中断后重新开始前。

风险控制计划表（RCP）
SDJA205001-2002-02 工程名称：苏源谏电以大代小技改工程 作业过程/活动：吊装 编号：第2页共3页

序号

风险代码

风险点描述

拟采取的控制措施
控制
实施单位/部门
实施人
检测单位/部门
监测人
方法
时机
7
51010
吊车运物时构件重心过高
把构件重心尽量放底
S
T
盐城建总
吊车指挥
建筑专业公司
安全员
8
51010
人员在吊车作业区逗留
所有现场人员随时注意吊车动向
A
P
盐城建总
吊车指挥
建筑专业公司
安全员
9
13515
吊物用的钢丝损坏，卸卡损坏
定期检查，及时更换
R
Z
盐城建总
吊车指挥
建筑专业公司
安全员
10
51010
风力达到六级以上时
停止吊物
A
P
盐城建总
吊车指挥
建筑专业公司
安全员
11
16505
吊运时信号不统一
采用统一信号
R
P
盐城建总
吊车指挥
建筑专业公司
安全员
12
13515
构件未绑扎平稳牢固
构件绑扎平稳牢固
A
P
盐城建总
班组长
建筑专业公司
安全员
13
17005
、从事焊接作业时未设警戒
设置标志明显的警戒范围
W
P
盐城建总
班组长
建筑专业公司
安全员
14
51010
脚手板未用铁丝绑牢
脚手板用铁丝绑牢
W
P
盐城建总
班组长
建筑专业公司
安全员

注：控制方法：W：见；H：停工待检；S：连续监护；A：提醒；R：记录确认
控制时机：P：作业开始前；D：每天至少一次；Z：每周一次（4Z：每月一次，12Z：每季度一次）；
T：活动连续过程或中断后重新开始前。

风险控制计划表（RCP）
SDJA205001-2002-02 工程名称：苏源谏电以大代小技改工程 作业过程/活动：吊装 编号：第3页共3页

序号

风险代码

风险点描述

拟采取的控制措施
控制
实施单位/部门
实施人
检测单位/部门
监测人
方法
时机
15
11015
脚手板平台未设挡脚板
按规定设置挡脚板
W

盐城建总
班组长
建筑专业公司
安全员
16
11015
脚手架外侧未设密目网
按规定设置
W
P
盐城建总
班组长
建筑专业公司
安全员
17
51010
焊接操作时未使用劳保用品
按规定使用劳保用品
A
P
盐城建总
吊车指挥
建筑专业公司
安全员
18
51010
在易燃 易爆物旁焊接
在安全地点使用
A
P
盐城建总
吊车指挥
建筑专业公司
安全员
19
40505
视力超负荷
定时安排操作工休息
R
P
盐城建总
吊车指挥
建筑专业公司
安全员
20
51010
高空作业未戴安全带
按规定使用安全带
A
P
盐城建总
班组长
建筑专业公司
安全员
21
51010
高空抛物
严禁高空抛物
A
P
盐城建总
班组长
建筑专业公司
安全员
22
13515
交叉作业
进行交叉作业时设置可靠的安全措施，如安全网
W
P
盐城建总
班组长
建筑专业公司
安全员

注：控制方法：W：见；H：停工待检；S：连续监护；A：提醒；R：记录确认
控制时机：P：作业开始前；D：每天至少一次；Z：每周一次（4Z：每月一次，12Z：每季度一次）；
T：活动连续过程或中断后重新开始前。
