电气CAD制图规范演示幻灯片.ppt

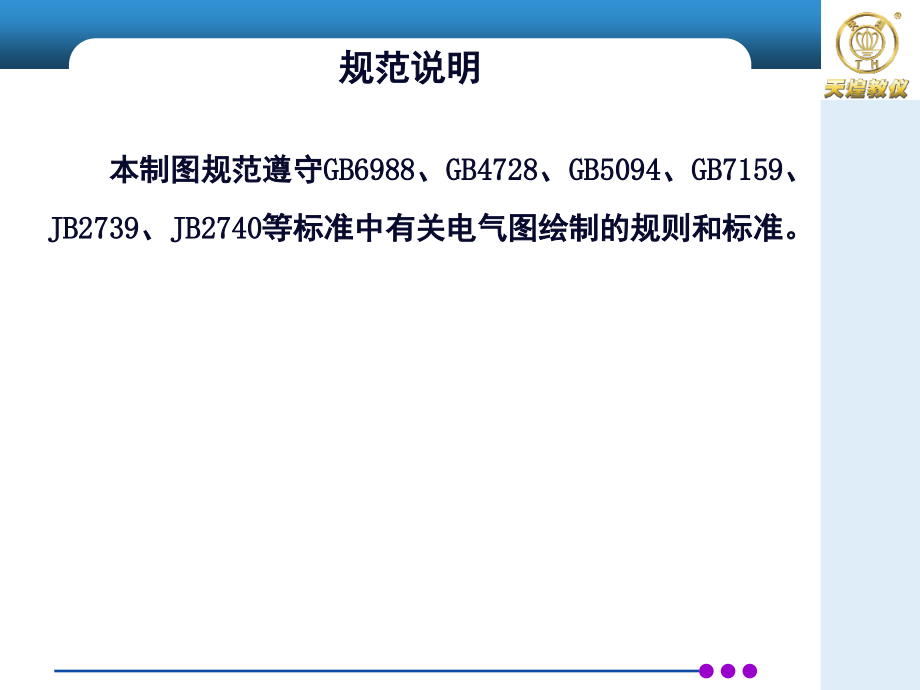

,单击此处编辑母版标题样式,*,*,*,*,*,*,*,*,*,*,*,电气,CAD,制图规范,刘洋,2013.5.13,1,规范说明,本制图规范遵守,GB6988,、,GB4728,、,GB5094,、,GB7159,、,JB2739,、,JB2740,等标准中有关电气图绘制的规则和标准。,目录,电气图概述,电气图绘制一般规则,电气元件表示,接线端子表示,连接线表示,电气图绘制,1.,电气图概述,电气图定义：,电气图是用图形符号和其他图示法绘制的表示电气系统、装置和设备各组成部分间相互连接关系，用以表达电气工作原理，描述电气产品的构成和功能，并提供产品连接和使用信息的一种简图。,电气图的构成：,一份电气图，一般由设备连接图、电气元件布置图、电气连接图、接线端子排图、主要电气设备（元件）清单等组成。,1.,电气图概述,1.,电气图概述,应能表明电气设备的工作原理和连接关系；,电气图应能指导电气设备的调试与维修；,电气图应能为绘制其他技术图纸提供依据。,电气图的一般要求：,2.,电气图绘制一般规则,电气图应采用,CAD,软件进行绘制；,电气图幅面指由边框线围成的图面或图纸的幅面，其尺寸对应于,A0,A4,的纸张大小，分为,5,类：,A0,A4,，其中常用的为,A3,和,A4,这两种；,为便于绘图，图纸可横向和纵向布置。,图纸幅面：,2.,电气图绘制一般规则,由边框线、图框线、标题栏组成。,图纸幅面：,2.,电气图绘制一般规则,幅面布局紧凑、清晰和使用方便；,考虑所设计对象的规模和复杂程度；,满足由简图种类所确定的资料的详细程度；,尽量选用较小的幅面，便于图纸装订和管理；,符合复印、缩微和计算机辅助设计的要求。,图纸幅面选择的基本要求：,2.,电气图绘制一般规则,图形符号,使用一般规定,：,在同一设备电气图中只能选用同一种图形形式。,一般情况下，图形符号的大小和线条的粗细均要求一致。,图形符号可根据需要缩小或放大，但缩小或放大时，各符号间及符号本身的比例应保持不变。,符号可以旋转或成镜像放置，但此时图形符号的文字标注和指示方向不得倒置。,2.,电气图绘制一般规则,图形符号,使用一般规定,：,图形符号一般都画有引出线。在不改变符号含义的原则下，引出线可取不同的方向。,图形符号均按无电压、非激励、无外力、不工作的正常状态示出。例如：继电器和接触器在非激励的状态；断路器和隔离开关在断开位置。,图形符号中的文字符号、物理量符号等应视为图形符号的组成部分，须符合规定。,同一图形符号表示的器件，当其用途或材料不同时，应在图形符号的右下角用大写英文名称的字母表示其区别。,2.,电气图绘制一般规则,文字符号使用原则：,文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。,当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成。,当设备名称、功能、状态或为二个或三个英文单词时，一般采用该二个或三个单词的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。,因“,I”,和“,O”,易与“,1”,和“,0”,混淆，因此，不允许单独作为文字符号使用。,2.,电气图绘制一般规则,项目代号,：,一个完整的项目代号包括四个代号段，即高层代号、位置代号、种类代号和端子代号。在每个代号段之前还有一个前缀符号，以作为代号段特征标记,。,段 别,名 称,前缀符号,示 例,第一段,高层代号,D00,第二段,位置代号,A1,第三段,种类代号,KM5,第四段,端子代号,：,：,6,2.,电气图绘制一般规则,图线：,序号,图线名称,图线形式,应用范围,1,实线,基本线、简图主要内容用线、可见轮廓线、可见导线,2,虚线,辅助线、屏蔽线、机械连接线、不可见轮廓线、不可见导线、计划扩展内容用线,3,点划线,分界线、结构围框线、功能围框线、分组围框线,4,双点划线,辅助围框线,2.,电气图绘制一般规则,图线：,图线宽度：一般可用,0.25,、,0.35,、,0.5,、,0.7,、,1.0,和,1.4,，其中,0.25,、,0.35,、,0.5,最为常用。图纸中采用两种或两种以上的图线宽度，线宽比例应不小于,2:1,。,图线间距：平行线边缘之间的间隙至少是粗线条,2,倍。如果平行线线宽相等，则其中心间距应不小于线宽的,3,倍。,2.,电气图绘制一般规则,字体,：,电气图中字体高度必须规范，常用字体高度有,20,、,14,、,10,、,7,、,5,、,3.5,、,2.5,等,7,种。,数字或字母的字体高度不得小于,2.5,号字，汉字的字体高度不小于,3.5,号字。,字体应端正、清晰，排列整齐、均匀，汉字可采用仿宋体，字母和数字可用直体或斜体。,2.,电气图绘制一般规则,箭头：,开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向。,实心箭头：表示力、运动、可变性方向和指示等。,2.,电气图绘制一般规则,指引线：,用于指示注释的对象，采用细实线，指向被注释处，并在末端加注如下标记（分三种情况）：,如末端在轮廓线内，加一黑点；,如末端在轮廓线上，加一实心箭头；,如末端在连接线上，加一短斜线。,2.,电气图绘制一般规则,围框：,当需要在电气图上显示某一部分是功能单元、结构单元或项目组时，用点划线围框表示。,围框线不应与元件符号相交，但插头插座与端子符号除外。围框线以内或围框线上的符号，属于该单元的组成部分。,2.,电气图绘制一般规则,注释,：,用图形符号表达不清楚或某些含义不便用图形符号表达时，可在图上加注释，注释方法采用文字、图形、表格等形式。,注释可直接放在所说明对象附近；也可在所要说明对象附近加标记，而将注释放在图中其他位置或另一页。,3.,电气元件表示,表示方法：,一个完整的电气元件中功能相关的各部分通常采用集中表示法、半集中表示法、分开表示法和重复表示法等；,元件中功能无关的各部分（存在公共的连接点）可采用组合表示法或分立表示法。,3.,电气元件表示,表示方法：,名称,继电器,按钮开关,集中,表示法,半集中表示法,分开,表示法,3.,电气元件表示,表示方法：,重复表示法：一个复杂符号示于图上的两处或多处的表示方法，同一个项目代号只表示同一个元件。,分立表示法：元件中具有独立功能的各组成部分分开示于图上进行表示，但表示元件组成的每个符号上，应标注表示同一元件的项目代号。例如运放、与非门等。,3.,电气元件表示,电气元件触点表示,：,触点分类：,靠电磁力或人工操作的触点，如接触器、电继电器、开关、按钮等；,非电和非人工操作的触点，如 非电继电器、行程开关等的触点）。,3.,电气元件表示,电气元件触点表示,：,接触器、电继电器、开关、按钮等项目的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应为：水平连接的触点动作向上，即动触点在静触点下方时为动合（常开），在上方时为动断（常闭）；垂直连接的触点动作向右，即动触点在静触点左侧时为动合，在右侧时为动断。,5.,电气元件表示,元件工作状态表示,：,在电气图中，元器件或设备的图形符号均按无电压、非激励、无外力、不工作的正常状态示出。例如：,继电器和接触器在非激励的状态，其触头是在非受电状态；,断路器、负荷开关和隔离开关在断开位置；,温度继电器、压力继电器都处于常温或常压状态；,带零位的手动控制开关在零位位置，不带零位的手动控制开关在图中规定的位置；,机械操作开关的工作状态与工作位置的对应关系，应表示在其触点符号的附近，或另附说明；,事故、备用、报警等开关应表示在设备正常使用的位置；,多重开闭器件的各组成部分表示在相互一致的位置上。,3.,电气元件表示,元件技术数据表示,：,电气元器件的技术数据（如型号、规格、整定值、额定值等）一般标在图形符号近旁。,当元件水平布置时，技术数据应标在元件上方；垂直布置时，技术数据则标在元件左边。,符号外面给出的技术数据应放在项目代号下方。,3.,电气元件表示,电气元件项目代号标注,：,采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次。,采用分开表示法、分立表示法和重复表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。,项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第,3,段（种类代号）要靠近符号的中心。,项目代号中的高层代号可以标注在标题栏内。其它项目代号应水平书写，从上到下或从左到右。,对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。,4.,接线端子表示,端子图形符号：,端子分为固定端子（图形符号为“,”,或“”）和可拆卸端子（图形符号：）。,装有多个互相绝缘的板、块或条，称为端子板，其图形符号一般为：。,4.,接线端子表示,端子标记：,根据电气元件类型、接线端子实际排列、器件复杂性等，可采用下列,4,种方法进行标志：,按照一种公认方式明确接线端子的具体位置。例如插头，指明其插脚真实位置或相对位置，以及其形状即可。,按照一种公认方式使用颜色代号进行标志，常用于无固定接线端子的小器件。,按照一种公认方式使用图形符号进行标志，适用于家用电器类设备。,使用大写英文字母和阿拉伯数字的组合符号进行标志，适用于复杂的电器和装置。,4.,接线端子表示,端子标记：,以字母数字符号标记端子的原则和方法。,在端子代号不可能产生混淆的情况下，不必用完整的字母数字符号表示，允许省略一个或几个字符组。,在使用仅含有字母或数字的字符组的地方，若有必要区分相连字符时，必须在两者之间加一个圆点,“,”,；若没必要区分相连字符时，可省略圆点。,标记直流元件的字母从字母表前半部分中选用；标记交流元件的字母从字母表后半部分中选用。,4.,接线端子表示,端子代号：,端子代号的标注方法：,端子代号通常用数字或大写字母，特殊情况下可用小写字母。,举例：断路器,-Q1,上的,3,号端子，可表示为：,-Q1:3,；,接线板,-X12,上的,U4,端子，可表示为：,-X12:U4,。,电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。,对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。,在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解。,5.,连接线表示,导线的特征：,导线的特征通常用符号标注，表示导线特征的方法是：,在横线上方标出电流种类、配电系统、频率、电压等；,在横线下方标出电路的导线数乘以导线的截面积（,mm,2,），若导线截面积不同，中间用“”号分开；,导线材料用化学元素符号表示。,5.,连接线表示,导线表示示例：,序号,符号,说明,1,导线一般符号,2,柔软导线,3,屏蔽导线,4,绞合导线,5,表示该电路有,3,根相线、,1,根中性线，交流,50Hz,、,380V,，导线截面积为,1.5mm,2,（,3,根）、,1mm,2,（,1,根），导线材料为铝。,6,导线型号,KVV,（铜芯塑料绝缘控制电缆）；截面积,8,2,；安装方法：穿入塑料管（,P,），塑料管管径,，沿墙暗敷（,WC,）,5.,连接线表示,连接线的表示方法,：,5.,连接线表示,连接线的表示方法,：,多线表示法：电气图中每根连接线或导线各用一条图线表示的方法，能够详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。,单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。主要目的是避免平行线过多，适用于三相或多线基本对称的情况。,5.,连接线表示,单线表示法：,当平行线较多时往往采用单线表示法。,当有一组线其两端都有各自编号时，可采用单线表示法。,5.,连接线表示,单线表示法：,在一组线中，交叉线太多时，可采用单线表示法，但两端应标以相同编号。,单根导线汇入用单线表示的一组连接线时，需在每根线的末端加注标记符号，汇接处应用斜线表示，其方向应使看图者易于识别连接线进入或离开汇总线方向,。,5.,连接线表示,单线表示法：,用单线表示多根导线或连接线时，要表示出线数。,若线数少于,4,根，可用短划线数量代表根数；,若多于,4,根，可在短划线旁加注数字表示。,5.,连接线表示,中断表示,法：,定义：将连接线在中间中断，再用符号表示导线的去向。,穿越图面的连接线较长或穿越稠密区域时，允许将连接线中断，在中断处加相应标记。,去向相同的线组，也可以中断，并在线组的末端加注适当的标记。,5.,连接线表示,中断表示,法：,连到另一张图上的连接线，应该中断，并在中断处注明图号、张次、图幅分区代号等标记。,5.,连接线表示,连接线的绘制原则,：,连接线应采用实线，计划扩展的内容用虚线。,电气图一般分为电源电路、主电路、控制电路、信号电路及照明电路等部分。为突出或区分某些电路的功能，连接线采用不同粗细的线条表示。,为便于看图，对于多条平行连接线，应按功能分组。母线、总线、配电线束、多芯电线电缆等可视为平行连接线。,如连接线不能按功能分组时，可任意分组，每组不多于三条线，组间距离大于线间距离。,为表示连接线的功能或去向，可以在连接线上加注信号名或其它标记，标记一般位于连接线上方，也可位于连接线中断处。,5.,连接线表示,导线连接点,：,导线的连接点有：“,T,”形连接点和多线的“”形连接点。,对于“,T,”形连接点，可加实心圆点（,），也可不加实心圆点；对于“”形连接点，必须加实心圆点。,对交叉而是不连接的两条连接线，在交叉处不能加实心圆点，并应避免在交叉处改变方向，也应避免穿过其他连接线的连接点。,5.,连接线表示,连接线的识别标记及其标注,：,连接线的识别标记一般置于连接线上方，或置于连接线的中断处，线路两端的标记应一致。,导线标记用字母、数字、符号及其组合做标记。线路中的电缆应在电缆旁标注项目代号。,交流和直流电源线路,交流电机和动力电路中的电机引出线,控制电路可采用数字标记或与主端子功能相关的标记,为更清楚表达连接线的特征，可在线路上标注出电缆种类、用线颜色、线径等技术数据。,6.,电气图绘制,（一）电气原理图,电气原理图布局要从对图的理解和使用方便出发，做到突出图的本意、布局合理、排列均匀、图面清晰、便于识图。,电气元件布置,图线布置,6.,电气图绘制,电气原理图元件布置：,图中所用的元件图形符号在布置时，要按工作顺序排列，详细表示系统、分系统、电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置、尺寸或形状。,电气原理图绘制原则,：,电气原理图中的符号和电路应按功能关系布局。电路垂直布置时，类似项目应横向对齐；水平布置时，类似项目应纵向对齐。功能相关的项目应靠近绘制，同等重要的并联通路应依主电路对称布置。,6.,电气图绘制,电气原理图绘制原则,：,将表示对象划分为若干功能组，每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列，连接线尽量用直线，其主要信息流向一般应为从左到右或从上到下。,如果信息流不明显时，应在连接线上画开口箭头，开口箭头不应与其他符号相邻近。,图中由多个元器件组成的功能单元或功能组件，必要时可用点划线框出。,图中不属于该图公用高层代号范围内的设备，可用点划线或双点划线框出，并加以说明。,6.,电气图绘制,6.,电气图绘制,注意事项：,元件图中位置的确定，按照图幅分区法执行。,电气原理图绘制时，各控制触头、按钮等应接在电源线和受控元件之间，避免出现故障时产生危险。,接触器或继电器的线圈和触点应在图纸的下方相应线圈处给出触点的图形符号，并在下面注明相应触点的索引号，未用触点可不标。,6.,电气图绘制,电,气,原,理,图,示,例,6.,电气图绘制,定义,接线图是表示成套装置、设备的连接关系的一种简图，接线表则用表格形式表示这种连接关系。,用途,接线图和接线表主要用于安装接线、线路检查、线路维修和故障处理，可以单独使用，也可以组合使用，一般以接线图为主，接线表为辅。接线图和接线表应在同一个,CAD,文档中。,（二）,接线图和接线表,接线图各项目宜采用简化外形（如正方形、矩形或圆）表示，必要时可用图形符号表示。符号旁要标注项目代号，并与电气原理图中的标注一致。,设备的引出端子应表示清晰，一般用图形符号和端子代号表示。当用简化外形表示端子所在项目时，可不画端子符号，仅用端子代号表示。,导线在接线图中，可采用连续线或采用中断线表示。,绘制注意事项：,6.,电气图绘制,导线组、电缆等可用单线条表示、也可用多线条表示。用单线条表示时，单线部分应加粗。,接线图中的导线应给予标记，必要时应加以色标作为其补充。,如小幅面内表示大量的连接，可采用矩阵布局的方式。,绘制注意事项：,6.,电气图绘制,互联接线图的各个视图应在统一平面上，各单元的围框用点划线画出。,互联接线图各单元间的连接关系可用连续线表示，也可用中断线表示。,互联接线表应包括线缆号、线号、线缆型号规格、连接点号、项目代号、端子号及其说明。,互联接线图和互联接线表,：,6.,电气图绘制,中断线表示的互联接线图：,6.,电气图绘制,互联接线表：,线号,线缆型号规格,连接点,连接点,附注,项目代号,端子号,备注,项目代号,端子号,备注,107,1,+A-X1,1,+B-X2,2,2,+A-X1,2,+B-X2,3,108.2,3,+A-X1,3,109.1,+B-X2,1,108.1,108,1,+B-X2,1,107.3,+C-X3,1,2,+B-X2,3,107.2,+C-X3,2,109,1,+A-X1,3,107.3,+D,2,+A-X1,4,+D,6.,电气图绘制,端子接线图的视图应与端子排接线面板的视图一致，每个端子按其相对位置表示。,端子排的一侧标明至外部设备的标记，另一端侧标明至内部单元连线的标记。,端子的引出线应标出线缆号、线号和线缆去向。,端子接线图,：,6.,电气图绘制,（三）电气元件布置图,定义：,电气元件布置图是主要用于表明单元电气元件的安装位置，通常以简化外形或其它补充图形符号的形式，示出设备上或某项目上一个装置中的项目和元件的位置。,电气元件布置图布局,电气元件布置图应布局清晰，便于理解图中包含信息。,非电物件的信息只有在对理解电气图和电气设施安装十分重要时，才将它们表示出来。,书写的文字信息应置于与其他信息不冲突的地方。,6.,电气图绘制,安装图所用电气元件通常用实线绘制的正方形、长方形、圆形等框形符号或简化外形符号表示。,元件符号的大小及其间距尽可能按比例绘制，但某些较小的符号允许适当放大绘制。,元件符号内或符号旁可以标注与电气原理图中相对应的文字代号或项目代号，如仪表符号内标注“,A,”、“,V,”等代号，继电器符号内标注“,KA,”、“,KV,”等。,绘制方法：,电气元件布置图,6.,电气图绘制,电气设备元件清单是设备采购及柜体装配的依据，须包含：序号、元件名称、型号、规格、数量、备注（厂家）等信息。,（四）电气设备元件清单,6.,电气图绘制,The End!,61,
