紧固件相关参数.doc

紧固件 铆钉用通孔

铆钉公称直径d
2
2.5
3
3.5
4
5
6
8
dh
2.1
2.6
3.1
3.6
4.1
5.2
6.2
8.2
注:摘自GB/T 152.1

螺纹规格
M1.6
M2
M2.5
M3
M3.5
M4
M5
M6
M8
d2
3.7
4.5
5.6
6.4
8.4
9.6
10.6
12.8
17.6
t≈
1
1.2
1.5
1.6
2.4
2.7
2.7
3.3
4.6
d1
1.8
2.4
2.0
3.4
3.9
4.5
5.5
6.6
9
α

注:1 摘自GB/T 152.2
2 实用于沉头螺钉及半沉头螺钉

紧固件沉头用沉孔
螺钉规格
ST2.2
ST2.9
ST3.5
ST4.2
ST5.5
ST6.3
ST8
ST9.5
d2
4.4
6.3
8.2
9.4
11.5
12.6
17.3
20
t≈
1.1
1.7
2.4
2.6
3.0
3.2
4.6
5.2
d1
2.4
3.1
3.7
4.5
5.8
6.7
8.4
10
α

注:1 摘自GB/T 152.2
2 实用于沉头自攻螺钉及半沉头自攻螺钉

公称规格
1.6
2
2.5
3
3.5
4
4.5
5
5.5
6
7
d2
3.7
4.5
5.4
6.6
7.7
8.6
10.1
11.2
12.1
13.2
15.3
t≈
1.0
1.2
1.4
1.7
2.0
2.2
2.7
3.0
3.2
3.5
4.0
d1
1.8
2.4
2.9
3.4
3.9
4.5
5.0
5.5
6.0
6.5
7.6
α

注:1 摘自GB/T 152.2
2 实用于沉头木螺钉及半沉头木螺钉

紧固件 圆柱头用沉孔

螺纹规格
M1.6
M2
M2.5
M3
M4
M5
M6
M8
M10
M12
d2
3.3
4.3
5.0
6.0
8.0
10.0
11.0
15.0
18.0
20.0
t
1.8
2.3
3.4
3.4
4.6
5.7
6.8
9.0
11.0
13.0
d3
—
—
—
—
—
—
—
—
—
16
d1
1.8
2.4
3.4
3.4
4.5
5.5
6.6
9.0
11.0
13.5
注:1尺寸d1 、d2、d3、t的公差带均为H13
2摘自GB/T 152.3

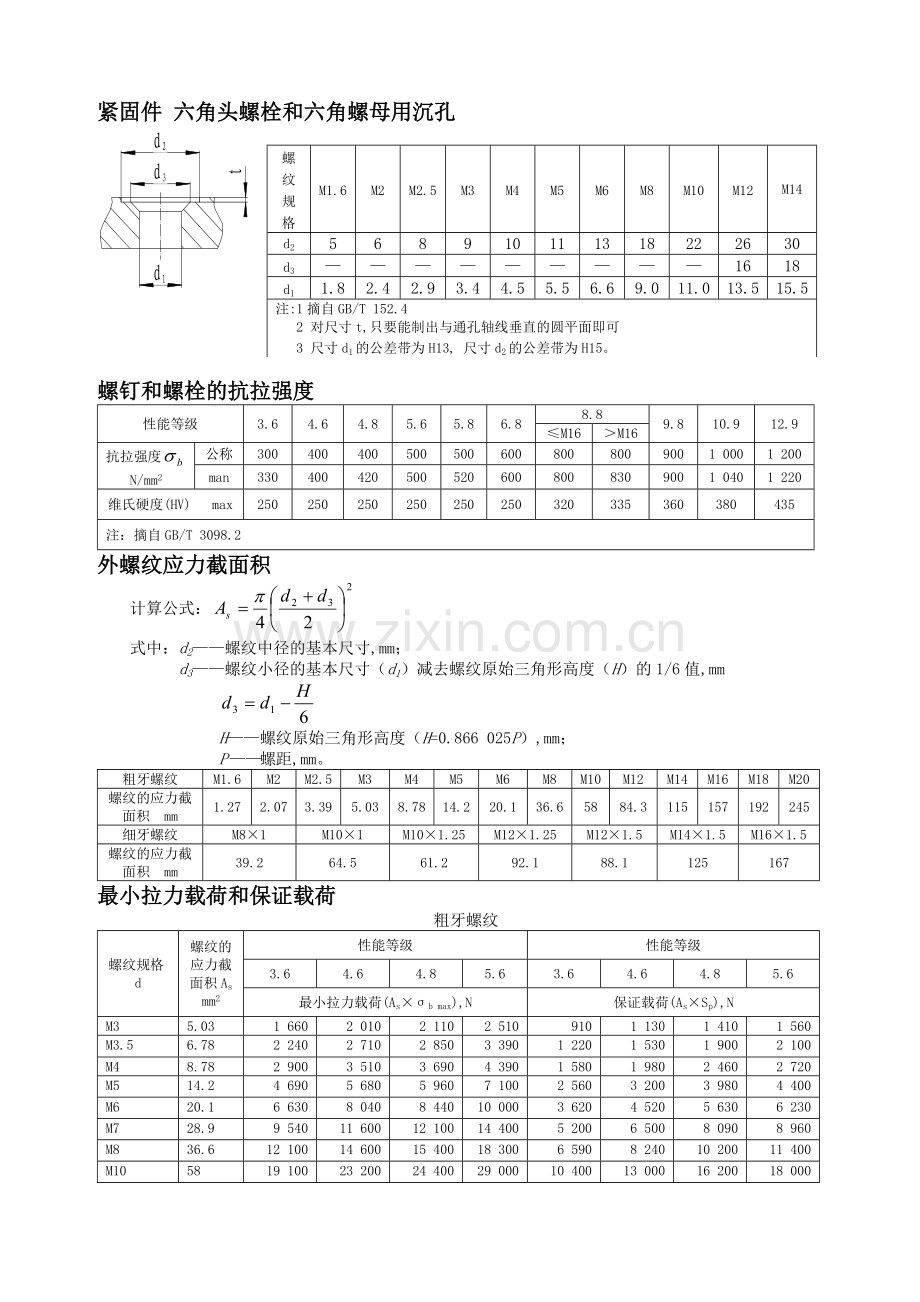

紧固件 六角头螺栓和六角螺母用沉孔
螺纹规格
M1.6
M2
M2.5
M3
M4
M5
M6
M8
M10
M12
M14
d2
5
6
8
9
10
11
13
18
22
26
30
d3
—
—
—
—
—
—
—
—
—
16
18
d1
1.8
2.4
2.9
3.4
4.5
5.5
6.6
9.0
11.0
13.5
15.5
注:1摘自GB/T 152.4
2 对尺寸t,只要能制出与通孔轴线垂直的圆平面即可
3 尺寸d1的公差带为H13, 尺寸d2的公差带为H15。

螺钉和螺栓的抗拉强度
性能等级
3.6
4.6
4.8
5.6
5.8
6.8
8.8
9.8
10.9
12.9
≤M16
＞M16
抗拉强度
N/mm2
公称
300
400
400
500
500
600
800
800
900
1 000
1 200
man
330
400
420
500
520
600
800
830
900
1 040
1 220
维氏硬度(HV) max
250
250
250
250
250
250
320
335
360
380
435
注：摘自GB/T 3098.2
外螺纹应力截面积
计算公式：
式中：d2——螺纹中径的基本尺寸,mm；
d3——螺纹小径的基本尺寸（d1）减去螺纹原始三角形高度（H）的1/6值,mm

H——螺纹原始三角形高度（H=0.866 025P）,mm；
P——螺距,mm。
粗牙螺纹
M1.6
M2
M2.5
M3
M4
M5
M6
M8
M10
M12
M14
M16
M18
M20
螺纹的应力截面积 mm
1.27
2.07
3.39
5.03
8.78
14.2
20.1
36.6
58
84.3
115
157
192
245
细牙螺纹
M8×1
M10×1
M10×1.25
M12×1.25
M12×1.5
M14×1.5
M16×1.5
螺纹的应力截面积 mm
39.2
64.5
61.2
92.1
88.1
125
167
最小拉力载荷和保证载荷
粗牙螺纹
螺纹规格d
螺纹的应力截面积As
mm2
性能等级
性能等级
3.6
4.6
4.8
5.6
3.6
4.6
4.8
5.6
最小拉力载荷(As×σb max),N
保证载荷(As×Sp),N
M3
5.03
1 660
2 010
2 110
2 510
910
1 130
1 410
1 560
M3.5
6.78
2 240
2 710
2 850
3 390
1 220
1 530
1 900
2 100
M4
8.78
2 900
3 510
3 690
4 390
1 580
1 980
2 460
2 720
M5
14.2
4 690
5 680
5 960
7 100
2 560
3 200
3 980
4 400
M6
20.1
6 630
8 040
8 440
10 000
3 620
4 520
5 630
6 230
M7
28.9
9 540
11 600
12 100
14 400
5 200
6 500
8 090
8 960
M8
36.6
12 100
14 600
15 400
18 300
6 590
8 240
10 200
11 400
M10
58
19 100
23 200
24 400
29 000
10 400
13 000
16 200
18 000
细牙螺纹
螺纹规格
d×P
螺纹的应力截面积As
mm2
性能等级
性能等级
3.6
4.6
4.8
5.6
3.6
4.6
4.8
5.6
最小拉力载荷(As×σb max),N
保证载荷(As×Sp),N
M8×1
39.2
12 900
15 700
16 500
19 600
7 060
8 820
11 000
12 200
M10×1
64.5
21 300
25 800
27 100
32 300
11 600
14 500
18 100
20 000
M10×1.25
61.2
20 200
24 500
25 700
30 600
11 000
13 800
17 100
19 000
M12×1.25
92.1
30 400
36 800
38 700
46 100
16 600
20 700
25 800
28 600
M12×1.5
88.1
29 100
35 200
37 000
44 100
15 900
19 800
24 700
27 300
M14×1.5
125
41 200
50 000
52 500
62 500
22 500
28 100
35 000
38 800
M16×1.5
167
55 100
66 800
70 100
83 500
30 100
37 600
46 800
51 800
M18×1.5
216
71 300
86 400
90 700
108 000
38 900
48 600
60 500
67 000
注：本处摘录了部分常用数据,不足时请查GB/T 3098.1

自攻螺钉用螺纹
螺纹规格
ST1.5
ST1.9
ST2.2
ST2.6
ST2.9
ST3.3
ST3.5
ST3.9
ST4.2
ST4.8
ST5.5
ST6.3
P ≈
0.5
0.6
0.8
0.9
1.1
1.3
1.3
1.3
1.4
1.6
1.8
1.8
d1
max
1.52
1.90
2.24
2.57
2.9
3.3
3.53
3.91
4.22
4.8
5.46
6.25
min
1.38
1.76
2.1
2.43
2.76
3.12
3.35
3.73
4.04
4.62
5.28
6.03
d2
max
0.91
1.24
1.63
1.9
2.18
2.39
2.64
2.92
3.10
3.58
4.17
4.88
min
0.84
1.17
1.52
1.8
2.08
2.29
2.51
2.77
2.95
3.43
3.99
4.70
d3
max
0.79
1.12
1.47
1.73
2.01
2.21
2.41
2.67
2.84
3.30
3.86
4.55
min
0.69
1.02
1.37
1.60
1.88
2.08
2.26
2.51
2.69
3.12
3.68
4.34
c
max
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.1
0.15
0.15
0.15
Y参考
C型
1.4
1.6
2
2.3
2.6
3
3.2
3.5
3.7
4.3
5
6
F型
1.1
1.2
1.6
1.8
2.1
2.5
2.5
2.7
2.8
3.2
3.6
3.6
最小破坏力矩 N.m

0.45
0.90
1.5
2.0
2.8
3.4
4.5
6.5
10.0
14.0

自攻螺钉孔
自攻螺钉孔是与P(螺距)、d2(底径)、板材厚度、材质相关的,一般以d2(底径)为基础,当底径处的宽度＞板材厚度时, 自攻螺钉孔≤d2(底径)；当底径处的宽度＜板材厚度时, 自攻螺钉孔≥d2(底径)；软质材料自攻螺钉孔偏小, 硬质材料自攻螺钉孔偏大。可按下面近似计算
例如:1mm厚钢板ST4.2的自攻螺钉孔
按最大外径和最大底径计算底径宽为
P-C-( d1-d2)÷2×tg300×2
=1.4-0.1-(4.22-3.1)÷2×tg300×2
=0.65
按上底宽1, 下底宽0.65的等腰梯形,计算等腰梯形的高:(1-0.65)÷2÷tg300=0.15
则自攻螺钉孔= d2+0.15×2=3.1+0.3=3.4
通常以试验数据为准。

粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度

公称直径d
钢和青铜
铸铁
铝
通孔拧入深度h
盲孔拧入深度
H
攻丝深度
H1
钻孔深度
H2
通孔拧入深度
h
盲孔拧入深度
H
攻丝深度
H1
钻孔深度
H2
通孔拧入深度
h
盲孔拧入深度
H
攻丝深度
H1
钻孔深度
H2
3
4
3
4
7
6
5
6
9
8
6
7
10
4
5.5
4
5.5
9
8
6
7.5
11
10
8
10
14
5
7
5
7
11
10
8
10
14
12
10
12
16
6
8
6
8
13
12
10
12
17
15
12
15
20
8
10
8
10
16
15
12
14
20
20
16
18
24
10
12
10
13
20
18
15
18
25
24
20
23
30
12
15
12
16
24
22
18
21
30
28
24
27
36
16
20
16
20
30
28
24
28
33
36
32
36
46
20
25
20
24
36
35
30
35
47
45
40
45
57
内螺纹钻孔直径
螺纹
孔径
螺纹
孔径
M3×0.5
2.4
M6×1
4.9
M3×0.35
2.6
M6×0.75
5.2
M4×0.7
3.2
M8×1.25
6.6
M4×0.5
3.4
M8×1
6.9
M5×0.8
4.1
M8×0.75
7.2
M5×0.5
4.4
M8×0.5
7.4

D——内螺纹大径
D1——内螺纹小径
P——螺距
H——原始三角形高度
