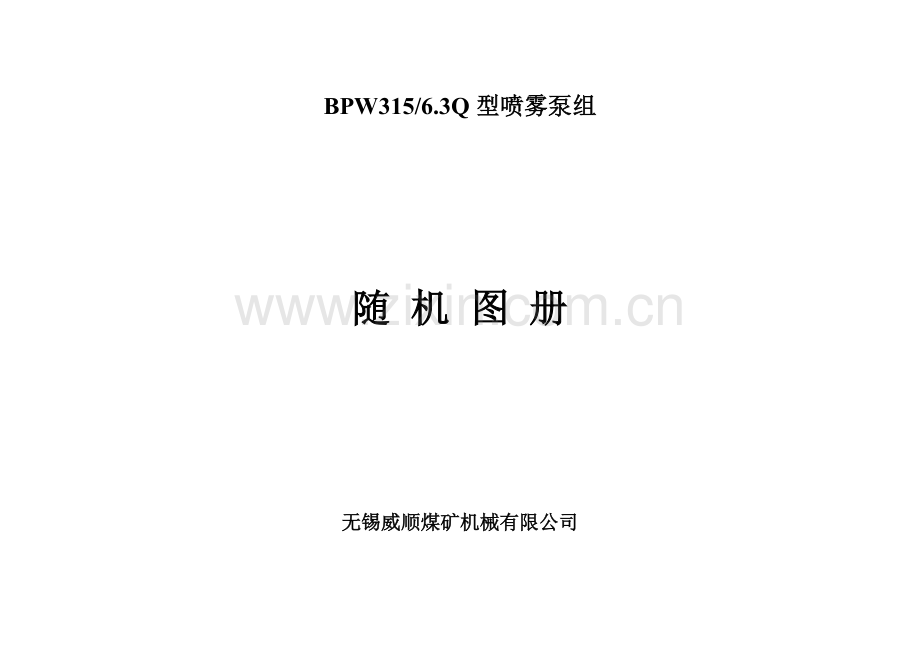

BPW315/6.3Q型喷雾泵组

随 机 图 册

无锡威顺煤矿机械有限公司

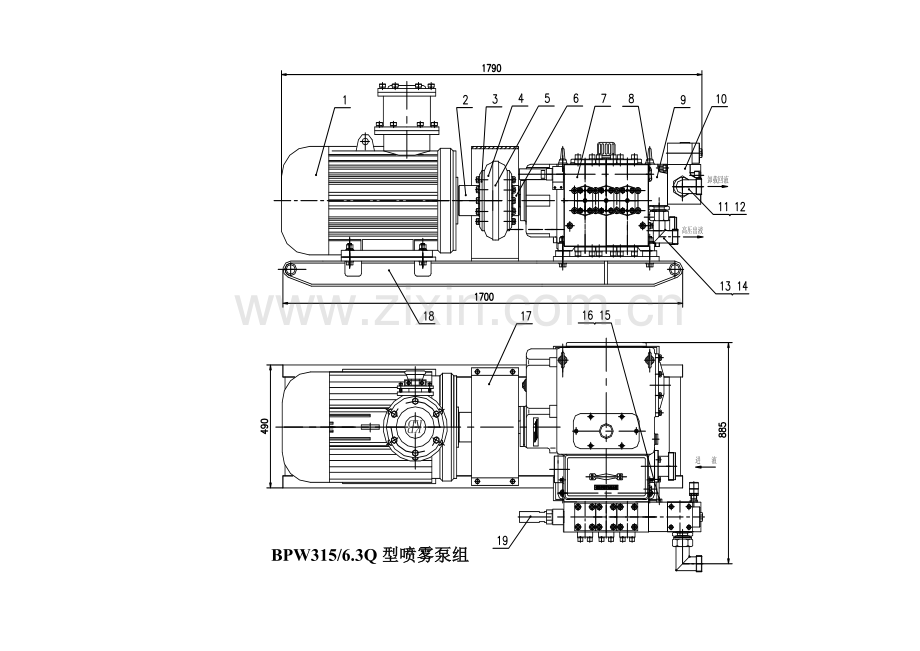

BPW315/6.3Q型喷雾泵组

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
喷雾泵组
主件型号
BPW315/6.3Q
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
防爆电动机45kw
YB2-225M-4
16
1
件
O密封圈22×2.4
GB1235-76
2
1
件
半联轴器（电机端）
BRW80/35 02-1/A
17
1
件
防 护 罩
BRW80/35 -2
3
2
件
压 紧 板
BRW80/35 02-2
18
1
件
轻 型 底 拖
BRW80/20 03
4
1
件
轮 胎 环
BRW80/35 02-3
19
1
组
安 全 阀
AQF4
5
1
件
加 强 环
BRW80/35 02-5

6
1
件
半联轴器（泵端）
BRW80/35 02-4

7
1
组
泵体部件
BPW315/6.3Q 01

8
3
件
O密封圈45×3.1
GB1235-76

9
1
件
溢流阀连接板
BPW315/6.3Q -1

10
1
组
溢流阀
WYF500/16

11
1
件
回液接头
WXF8G -2

12
1
件
直角接头
WXF8G -4

13
1
件
接头
WXF8G -3

14
1
件
直角接头
WXF8G -5

15
1
件
螺堵
BPW315/6.3Q -2

BPW315/6.3Q 01泵体部件

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
泵体部件
主件型号
BPW315/6.3Q 01
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
3
组
高压钢套组件
BPW315/6.3Q 0101

2
1
组
泵头组件
BPW315/6.3Q 0102

3
1
组
曲轴箱组件
BPW315/6.3Q 0103

4
1
组
安 全 阀
AQF4

BPW315/6.3Q 0101钢套组件

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
钢套组件
主件型号
BPW315/6.3Q 0101
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
3
件
半 圆 环
BRW80/35 0101-1

2
3
件
柱 塞
BPW 315/6.3Q 0101-1

3
3
件
压紧螺套
BPW 315/6.3Q 0101-2

4
3
件
锁紧螺母
BPW 315/6.3Q 0101-3

5
3
件
高压钢套
BPW 315/6.3Q 0101-4

6
3
件
导向套
BPW 315/6.3Q 0101-5

7
12
件
密封圈Φ70.2×Φ59.8×5
BPW 315/6.3Q 0101-6

8
15
件
隔环Φ70×Φ60×2
BPW 315/6.3Q 0101-7

9
3
件
支承环
BPW 315/6.3Q 0101-8

10
3
件
挡圈A75×70×1.5
GB1235-76

11
3
件
O密封圈75×3.1
GB1235-76

BPW315/6.3Q 0102 泵头组件
无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
泵头组件
主件型号
BPW315/6.3Q 0102
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
3
件
排液阀压盖
BPW315/6.3Q 0102-1
16
3
件
进液阀压盖
BPW315/6.3Q 0102-4
2
3
件
排液定位螺钉
BPW250/5.5 0102-6
17
9
件
O密封圈80×3.1
GB1235-76
3
3
件
排液阀套
BPW250/5.5 0102-3
18
3
件
O密封圈62×3.1
GB1235-76
4
3
件
排液阀弹簧
BPW250/5.5 0102-5
19
3
件
钢球Φ8
GB308-76
5
3
件
阀 芯
BPW250/5.5 0102-2
20
3
件
紧定螺钉M16×25
GB79-85
6
3
件
阀 座
BPW250/5.5 0102-1
21
9
件
O密封圈70×3.1
GB1235-76
7
1
件
泵 头
BPW315/6.3Q 0102-2

8
3
件
高压腔压盖
BPW315/6.3Q 0102-3

9
3
组
进液阀套组件
BPW320/6.3 010201

10
3
件
进液阀弹簧
BPW320/6.3K 0102-1

11
3
件
阀 芯
BPW320/6.3K 0102-2

12
3
件
阀 座
BPW320/6.3K 0102-3

13
3
件
O密封圈60×3.1
GB1235-76

14
3
件
进液密封垫
BRW125/31.5C 0102-3

15
3
件
进液阀压套
BPW320/6.3K 0102-4

BPW315/6.3Q 0103曲轴箱组件

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
曲轴箱组件
主件型号
BPW315/6.3Q 0103
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
组
轴齿轮箱组件
BPW315/6.3Q 010301
16
1
件
油 标 垫
BRW80/35 0103-8
2
1
组
曲 轴 组 件
BPW315/6.3Q 010302
17
1
件
O密封圈85×3.1
GB1235-76
3
2
件
螺 堵
BRW80/35 010301-7
18
1
件
进液接头
BPW315/6.3Q 0103-2
4
2
件
垫 圈
BRW80/35 010301-8
19
1
件
O密封圈100×3.1
GB1235-76
5
1
件
箱 体
BPW315/6.3Q 0103-1
20
2
件
G1/2"内接头
GB3289.26-82
6
1
件
后 盖 板
BRW80/35 0103-2
21
1
件
盖
BRW80/35 0103-10A
7
1
件
后 盖 板 垫
BRW80/35 0103-3
22
1
件
O密封圈 65×3.1
GB 1235-76
8
3
组
连杆滑块组件
BRW80/35 010303
23
1
件
螺 钉
BRQ80/35 0103-12
9
1
组
上盖板组件
BRW80/35 0103-4A
24
2
件
O密封圈 16×2.4
GB 1235-76
10
1
件
上 盖 垫
BRW80/35 0103-5
25
1
件
工艺垫块
BRQ80/35 0103-14
11
1
件
空气过滤器
RB45

12
1
件
柱塞腔盖
BRW80/35 010304

13
1
件
润 滑 管
BRW80/35 0103-11

14
1
件
油 标 压 板
BRW80/35 0103-6

15
1
件
透 视 板
BRW80/35 0103-7

BPW315/6.3Q 010301 轴齿轮箱组件

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
轴齿轮箱组件
主件型号
BPW315/6.3Q 010301
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
齿 轮 箱 垫
BRW80/35 010301-1

2
1
件
小齿轮轴承压板
BRW80/35 020301-2

3
2
件
轴 承 NJ310E
GB 283-94

4
1
件
齿 轮 箱
BRW80/35 010301-3

5
1
件
孔用挡圈 110
GB 893.1-87

6
1
件
O 密封圈 110×3.1
GB 1235-76

7
1
件
小齿轮轴承压盖
BRW80/35 010301-4

8
1
件
油封 50×80×12
HG4-692-67

9
1
件
小 齿 轮 轴
BPW315/6.3Q 010301-1

10
1
件
螺 堵
BRW80/35 010301-7

11
1
件
垫 圈
BRW80/35 010301-8

BPW315/6.3Q 010302 曲轴组件

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
曲轴组件
主件型号
BPW315/6.3Q 010302
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
大齿轮压板
BRW80/35 010302-2

2
2
件
外舌止动垫圈10
GB856-76

3
1
件
大 齿 轮
BPW315/6.3Q 010302-1

4
1
件
主轴承压板
BRW80/35 010302-4

5
1
件
轴 承 通 套
BRW80/35 010302-5

6
2
件
轴承 22315C
GB 288-94

7
1
件
孔用挡圈 160
GB 893.1-86

8
1
件
曲 轴
BRW80/35 010302-6

9
1
件
轴 承 套
BRW80/35 010302-7

10
1
件
轴 承 套 垫
BRW80/35 010302-8

11
1
件
轴用挡圈 75
GB 894.1-86

BRW80/35 010303 连杆滑块组件

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
连杆滑块组件
主件型号
BRW80/35 010303
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
6
件
螺 母 M14
GB 6181-86

2
6
件
连 杆 螺 栓
BRW80/35 010303-1

3
3
件
后 轴 瓦
BRW80/35 010303-2

4
3
件
前 轴 瓦
BRW80/35 010303-3

5
3
件
连 杆
BRW80/35 010303-4

6
3
件
滑 块 销
BRW80/35 010303-5

7
3
件
连 杆 衬 套
BRW80/35 010303-6

8
3
件
滑 块
BRW80/35 010303-7

9
3
件
活塞环 Φ82
NJ 130

10
3
件
承 压 块
BRW80/35 010303-8

11
3
件
螺 套
BRW80/35 010303-9

12
6
件
滑块销定位塞
BRW80/35 010303-10

AQF4安全阀

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
安全阀
主件型号
AQF4
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
2
件
O 密封圈 45×3.1
GB 1235-76
16
1
件
大 弹 簧
AQF4 - 14A
2
1
件
阀 壳
AQF4 - 1
17
1
件
弹 簧 座
AQF4 - 9A
3
1
件
O 密封圈 40×3.1
GB 1235-76
18
1
件
螺 堵
AQF4 - 10
4
1
件
阀 座
AQF4 - 3

5
1
件
压 紧 螺 母
AQF4 - 12

6
1
件
锁 紧 螺 母
WAF80/35 -12D

7
1
件
O 密封圈 20×2.4
GB 1235-76

8
1
件
环
AQF4 - 2

9
1
件
螺 钉
AQF4 - 11

10
1
件
阀 垫
AQF4 - 5

11
1
件
套
AQF4 - 4

12
1
件
阀 芯
AQF4 - 6

13
1
件
顶 杆
AQF4 - 7A

14
1
件
小 弹 簧
AQF4 -15

15
1
件
外 壳
AQF4 - 8

WYF500/16溢流阀

无锡威顺煤矿机械有限公司
BPW315/6.3Q型喷雾泵组随机图册

主件名称
溢流阀
主件型号
WYF500/16
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
主 阀 体
WYF500/16 -1
17
1
件
弹 簧
WYF70H-01-17
2
2
件
O密封圈35×3.1
GB1235-76
18
1
件
O密封圈25×2.4
GB1235-76
3
8
件
O密封圈45×3.1
GB1235-76
19
1
件
先 导 阀 芯
WYF70H-01-16
4
2
件
阀 座
WYF160/50 01-2
20
1
件
锥 阀 座
WYF160/50 02-2
5
1
件
下 阀 套
WYF70H-01-3
21
1
件
O密封圈15×2.4
GB1235-76
6
1
件
主 阀 芯
WYF160/50 01-4
22
5
件
O密封圈13×1.9
GB1235-76
7
2
件
阀 套
WYF500/16 -2
23
4
件
堵 头
WGQT 04-36
8
2
件
O密封圈30×3.1
GB1235-76
24
1
件
O密封圈8×1.9
GB1235-76
9
2
件
挡圈A30×25×1.5
GB1235-76
25
1
件
节流堵
WYF160/50 03-3
10
2
件
螺套
WYF500/16 -3
26
1
件
筒 体
WYF160/50 03-1
11
1
件
主 阀 弹 簧
WYF70H-01-9
27
1
件
螺盖
WYF160/50 03-2
12
1
件
调 节 螺 套
WYF160/50 02-6
28
2
件
O密封圈50×3.1
GB1235-76
13
1
件
活 塞
WYF70H-01-19
29
1
件
挡圈A50×45×1.5
GB1235-76
14
1
件
O密封圈10×1.9
GB1235-76
30
1
件
O密封圈25×2.4
GB1235-76
15
1
件
先 导 阀 壳
WYF70H-01-18
31
1
件
过滤器
LX-65/80
16
1
件
螺母M24×1.5
GB808-76
