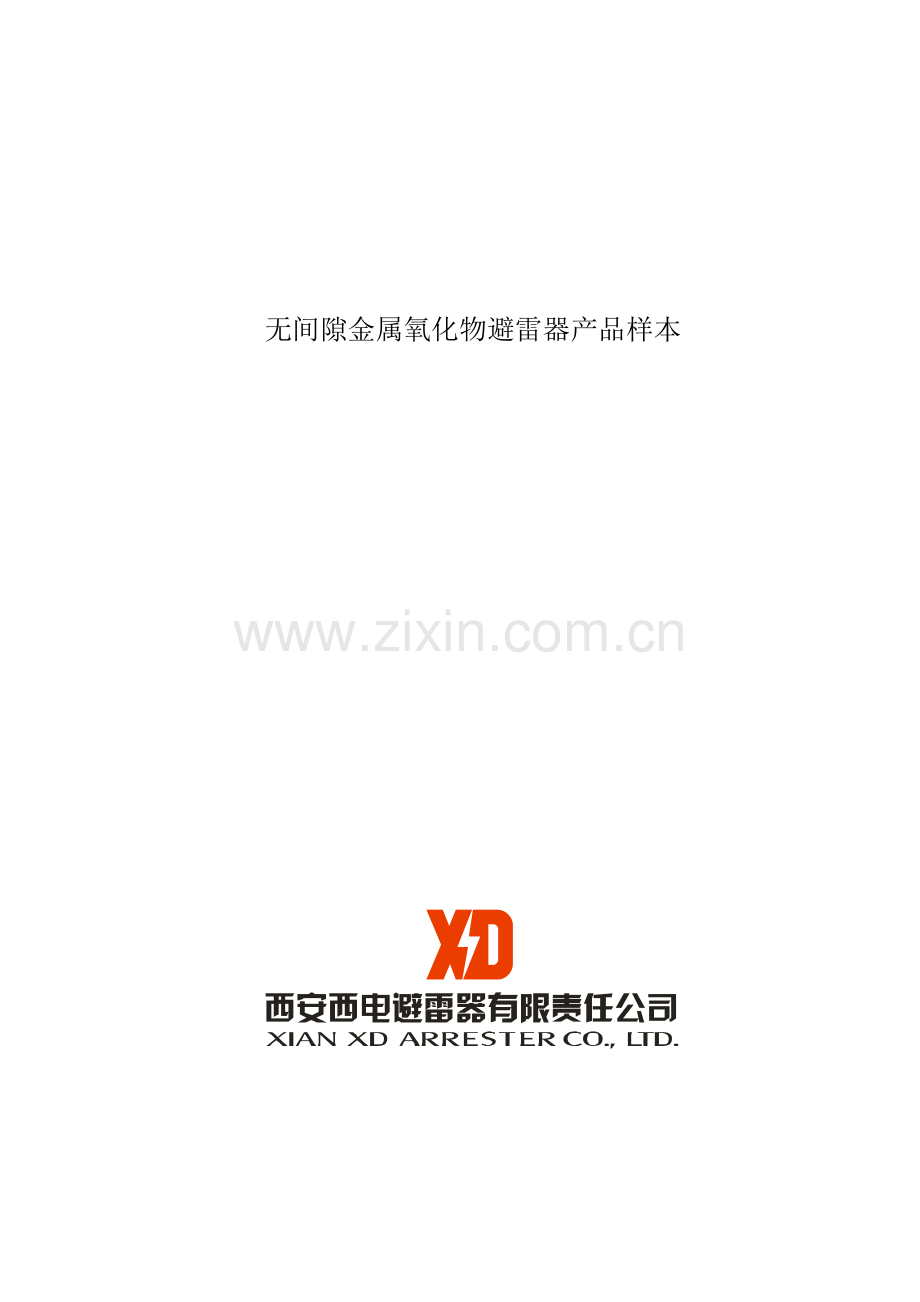

无间隙金属氧化物避雷器产品样本

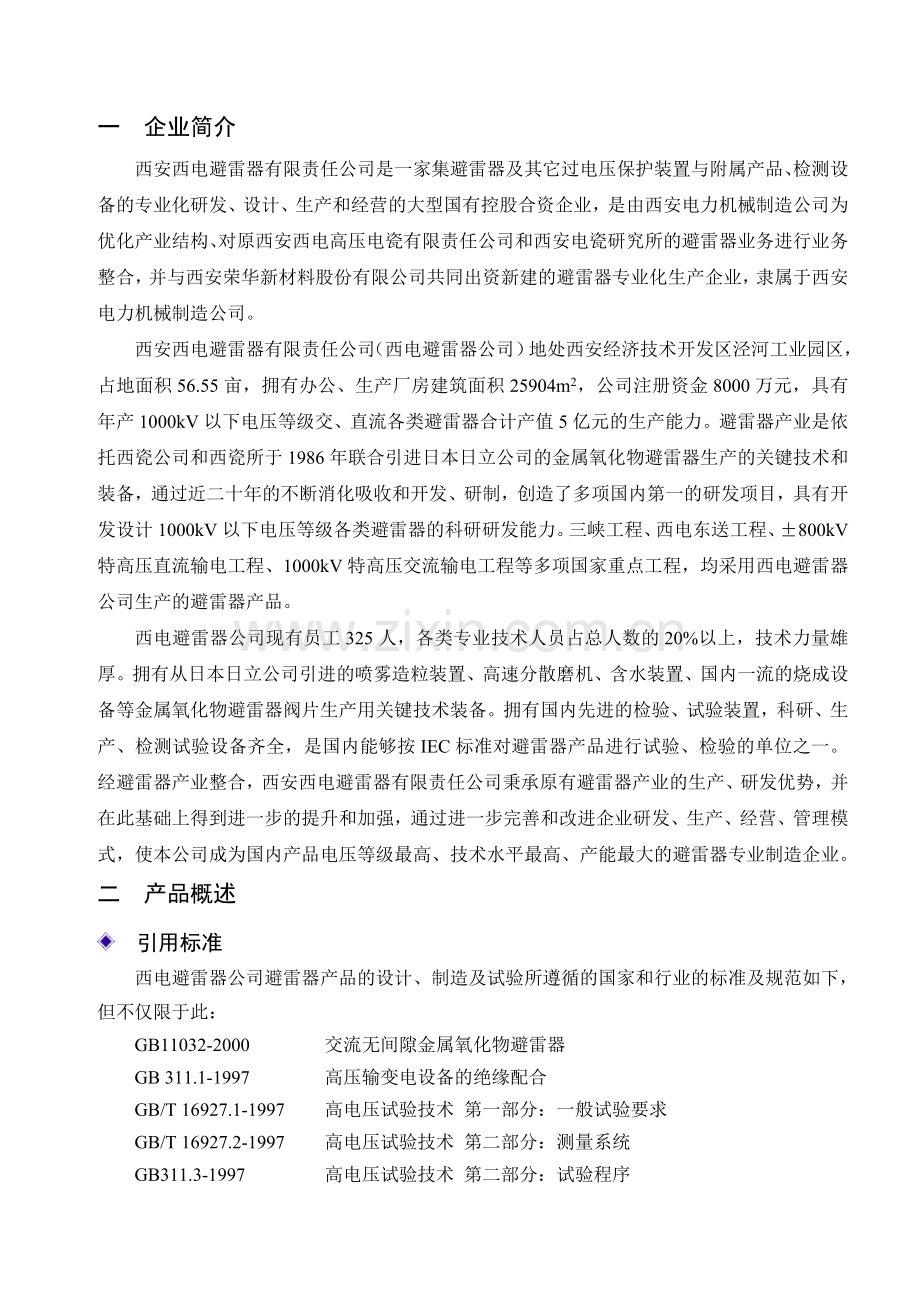

一 企业简介
西安西电避雷器有限责任公司是一家集避雷器及其它过电压保护装置与附属产品、检测设备的专业化研发、设计、生产和经营的大型国有控股合资企业，是由西安电力机械制造公司为优化产业结构、对原西安西电高压电瓷有限责任公司和西安电瓷研究所的避雷器业务进行业务整合，并与西安荣华新材料股份有限公司共同出资新建的避雷器专业化生产企业，隶属于西安电力机械制造公司。
西安西电避雷器有限责任公司（西电避雷器公司）地处西安经济技术开发区泾河工业园区，占地面积56.55亩，拥有办公、生产厂房建筑面积25904m2，公司注册资金8000万元，具有年产1000kV以下电压等级交、直流各类避雷器合计产值5亿元的生产能力。避雷器产业是依托西瓷公司和西瓷所于1986年联合引进日本日立公司的金属氧化物避雷器生产的关键技术和装备，通过近二十年的不断消化吸收和开发、研制，创造了多项国内第一的研发项目，具有开发设计1000kV以下电压等级各类避雷器的科研研发能力。三峡工程、西电东送工程、±800kV特高压直流输电工程、1000kV特高压交流输电工程等多项国家重点工程，均采用西电避雷器公司生产的避雷器产品。
西电避雷器公司现有员工325人，各类专业技术人员占总人数的20%以上，技术力量雄厚。拥有从日本日立公司引进的喷雾造粒装置、高速分散磨机、含水装置、国内一流的烧成设备等金属氧化物避雷器阀片生产用关键技术装备。拥有国内先进的检验、试验装置，科研、生产、检测试验设备齐全，是国内能够按IEC标准对避雷器产品进行试验、检验的单位之一。经避雷器产业整合，西安西电避雷器有限责任公司秉承原有避雷器产业的生产、研发优势，并在此基础上得到进一步的提升和加强，通过进一步完善和改进企业研发、生产、经营、管理模式，使本公司成为国内产品电压等级最高、技术水平最高、产能最大的避雷器专业制造企业。
二 产品概述
引用标准
西电避雷器公司避雷器产品的设计、制造及试验所遵循的国家和行业的标准及规范如下，但不仅限于此：
GB11032-2000 交流无间隙金属氧化物避雷器
GB 311.1-1997 高压输变电设备的绝缘配合
GB/T 16927.1-1997 高电压试验技术 第一部分：一般试验要求
GB/T 16927.2-1997 高电压试验技术 第二部分：测量系统
GB311.3-1997 高电压试验技术 第二部分：试验程序
GB/T 7354-2003 局部放电测量
GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及
外绝缘选择标准
GB/T 2900.12-1989 电工名词术语 避雷器
GB/T 2900.19-94 电工术语 高电压试验技术和绝缘配合
GB 11604-89 高压电器设备无线电干扰测试方法
DL/T 620-1997 交流电气装置的过电压保护和绝缘配合
IEC 60815: 1986 污秽条件下绝缘子选用导则
IEC 60099-4 2006 交流系统用金属氧化物避雷器
产品分类
西电避雷器公司生产的氧化锌避雷器，按外壳材料分为瓷套式、罐式、复合外套式三大类；按使用系统可分交、直流避雷器两大类；按使用场所分配电、电站、线路、并联补偿电容器、变压器和电机中性点、发电机和电动机保护用六大类。为满足特殊环境下用户的需要，开发的有高原型、耐污型、抗震型产品。主要产品如下：
66kV～800kV罐式无间隙金属氧化物避雷器
35kV～1000kV瓷套式无间隙金属氧化物避雷器
3kV～550kV复合外套金属氧化物避雷器
运行业绩
西电避雷器公司氧化锌避雷器产品先后被陕西省、西安市认定为省、市名牌产品。在国家重点输变电工程：锦—辽线、葛州坝、二滩、小浪底、三峡工程等诸多项目中均有西电避雷器公司提供的产品，并多次为东南亚国家、中东、非洲等地区提供大量氧化锌避雷器。其中500kV避雷器近三年销售业绩近2000台，市场占有率近60%，330kV避雷器销售业绩近750台，市场占有率近95%，产品的运行稳定，用户反映良好。GIS避雷器的市场占有率达到70%以上
生产能力
近年来，西电避雷器公司不断对氧化锌电阻片的生产工艺和生产结构的优化调整，随着大量隧道电炉及相关设备的投入生产，氧化锌电阻片的生产能力达到60吨/月。目前，西电避雷器公司具有年产罐式避雷器3000余台、瓷壳式避雷器20000余节、复合外套避雷器4000余台的能力。
第一部分 3～1000kV瓷套式无间隙金属氧化物避雷器
一 用途分类及适用范围
额定电压5~828kV交流无间隙金属氧化物避雷器是用于保护交流输变电设备免受大气过电压和操作过电压损害的重要保护电器。它适用于户内外，其正常使用条件：
．海拔不超过1000m；
．最大风速不超过35m/s；
．环境温度不高于40℃，不低于-40℃；
．地震裂度7度及以下地区。
对于使用在异常使用条件下的避雷器，另开发了高原型、耐污型和抗震型产品。
高原型：可使用于海拔超过1000m的高海拔地区；
耐污型：爬电比距不小于25mm/kV,等值附盐密度等于或大于0.03mg/cm2的重污秽地区；
抗震型：适用于地震裂度8度及以上（水平加速度0.4g以上的强震地区）。
避雷器分类见表1。
表1 避 雷 器 分 类
保护对象
电压等级
产品型号
标称电流
备注
3~500kV
电站或线路
500kV
Y10W—396~468
10kA
爬电比距：25mm/kV有耐污型、抗震型。
Y20W—396~468
20kA
330kV
Y10W—288~324
10kA
爬电比距：25mm/kV有耐污型、高原型。
220kV
Y10W—192~228
10kA
爬电比距：31mm/kV、25mm/kV,
有耐污型、高原型和普通型。
Y5W—192~228
5kA
Y5W—96~126
5kA
66kV
Y10W—84~94
10kA
爬电比距：31mm/kV、25mm/kV,有耐污型、高原型和普通型。
Y5W—84~94
5kA
35kV
Y10W—51~55
10kA
爬电比距大于31mm/kV有耐污型、高原型。
Y5W—51~55
5kA
3、6、10kV
Y5W—5~17
5kA

110~500kV变压器
中性点
500kV
Y1.5W—96～132
1.5kA

330kV
Y1.5W—204～210
1.5kA
220kV
Y1.5W—144～146
1.5kA
110kV
Y1.5W—55~73
1.5kA
并 联
电容器组
35kV
Y10WR—48~54
10kA
2ms方波电流400~2000A，爬电比距大于25mm/kV
Y5WR —48~54
5kA
3～10kV
Y5WR—5~17
5kA
2ms方波电流400~1000A
电气化铁道
55kV
Y10WT—82~84
10kA
2ms方波电流400~600A
Y5WT—82~84
5kA
27.5kV
Y10WT—41~42
10kA
Y5WT—41~42
5kA
注：1．330kV交流用无间隙金属氧化物避雷器最高海拔3000m
220kV交流用无间隙金属氧化物避雷器最高海拔3000m
110kV交流用无间隙金属氧化物避雷器最高海拔4300m
2．3~500kV交流用无间隙金属氧化物避雷器全部为单柱式结构,不采用多柱电阻并联的方式。
3．110~500kV交流用无间隙金属氧化物避雷器分为普通充氮型, 微正压充氮型及微正压充六氟化硫型。
4．35~500kV交流无间隙金属氧化物避雷器的绝缘底座为瓷底座。

2 型 号 说 明

Y表示金属氧化物避雷器
表示避雷器标称放电电流，单位：kA
结构特性：W表示无间隙
使用场所：R表示保护电容器，T表示电气化铁道用
设计序号：5表示西安西电避雷器有限责任公司
表示避雷器的额定电压，单位：kV
表示标称电流下的最大雷电冲击残压，单位：kV
特性代号：G表示用于高原地区 W表示耐污型避雷器
K表示避雷器具有抗震能力 T表示应用于温热带地区

三、特 点
·优异的保护特性
无间隙金属氧化物避雷器由于采用了非线性伏—安特性十分优异的氧化物电阻片，陡波、雷电波、操作波下的保护特性比传统的碳化硅避雷器均有显著的改善。特别是：氧化物电阻片良好的陡波响应特性，对陡波电压无迟延；操作残压低，无放电分散性等优点克服了碳化硅避雷器所固有的因陡波放电迟延引起陡波放电电压高，操作波放电分散性大，致使操作波放电电压高等缺点，从而增大了陡波、雷电波、操作波下的保护裕度，在绝缘配合方面，可以做到陡波、雷电波、操作波下的保护裕度接近一致，对设备提供最佳保护，提高了保护可靠性。氧化锌电阻片底的典型伏－安特性曲线图见后图。
·大的通流能力
金属氧化物避雷器具有吸收各种雷电过电压，操作过电压和工频暂态过电压能力。
．4/10μs大电流冲击耐受能力
金属氧化物电阻片的大电流冲击耐受能力，在引进技术的基础上有了改进和提高，达到了当前国际先进水平。不同标称放电电流等级新产品，其大电流冲击耐受能力为：
20kA、10kA金属氧化物避雷器：100kA
5kA 金属氧化物避雷器：65kA

·2ms方波通流能力和线路放电等级
金属氧化物避雷器能够吸收切空载长线过电压或重合闸过电压线路所释放的能量,其能力大小规定用2ms方波电流和线路放电等级表征。Y5W、Y10W、Y20W系列金属氧化物避雷器其吸收过电压能量的能力列于表2。
表 2
系统电压等级
（kV）
产品
型号
方波
2ms，20次
（A）
线路放电等级
能量吸收
（kJ/kV）
等
级
充 电
电 压
（kV）
电流持续时间u（μs）
波阻抗
（Ω）
110～220
Y5W
600
1～2
2.8UR
2400
1.3UR
6.3
Y10W
330
Y10W
1000
4
2.6UR
2800
0.8UR
9
500～750
Y10W
1500
5
2.4UR
3200
0.5UR
13.4
Y20W
2000
15
· 暂态过电压耐受能力
由于系统单相接地、长线电容效应以及甩负荷引起的工频暂态过电压升高，要求避雷器具有一定的耐受能力。
本公司金属氧化物避雷器的工频暂态过电压耐受能力见表3。
表 3
电压等级
500kV
330kV
110~220kV
3~66kV
中性点非有效接地系统
工频暂态过电压耐受时间特性
1.3UR 1.2 UR 1.15 UR 1.1UR 1.0UR
0.1s 1s 10 s 30s 1200s
大电流冲击后：
. UR 2h
. . UC 24h
注：表2、表3中ＵR 为避雷器的额定电压。
·良好的耐污性能
金属氧化物避雷器由于采用了无间隙结构，瓷套表面的污秽对避雷器性能的影响（如使碳化硅避雷器的间隙放电电压降低，遮断性能变坏等）相应减少。
现已批量生产的避雷器瓷套最小公称爬电比距（爬电距离与系统最高电压之比）为：
无明显污秽地区：爬电比距17mm/kV
中等污秽地区：爬电比距20mm/kV
重污秽地区：爬电比距25mm/kV
特重污秽地区：爬电比距31mm/kV
对耐污型产品，按照GB11032《交流无间隙金属氧化物避雷器》的污秽试验方法进行了试验，其耐污性能见表4。
表 4
电压等级
（kV）
产品型号
爬电比距
（mm/kV）#
耐污能力
（mg/cm2）*
35
Y5W
Y10W—51~55
31

110
Y5W
Y10W—96~126
25

31
Y5W
Y10W—96~126GW
25
0.06
31
220
Y5W
Y10W—192~228
25

31
Y5W
Y10W—192~228GW
25
0.06
31
330
Y10W—288~324GW
25

31
500
Y10W
Y20W—396~468W
27.5
0.03
可带电水冲洗
31
注：#爬电距离与系统最高线电压之比。
*等值附盐密度。
·独特的压力释放装置
35kV及以上等级金属氧化物避雷器带有压力释放装置。压力释放装置由隔弧筒、放压板和压力释放排气口组成。隔弧筒避免电弧直接烧灼瓷壁，能有效地防止电弧的热冲击引起瓷套碎裂；放压板保证动作可靠，及时排除内部压力；排气口使得电弧从内部很快转移到外部,在瓷套外形成电弧短接。
Y5W、Y10W、Y20W系列金属氧化物避雷器均按规定进行了压力释放试验。
·高的运行可靠性
金属氧化物避雷器长期运行可靠性取决于：
·金属氧化物电阻片的老化特性
各种电压等级的金属氧化物避雷器采用的金属氧化物电阻片，均已通过115℃、1000h、荷电率85~95%的老化试验，试验结果证明其性能是稳定的，功耗随时间增长基本保持稳定或略有下降。
·避雷器元件的密封性能
避雷器元件采用气密性好、恒定压缩永久变形小的优质橡胶作为密封材料。采用控制密封圈压缩量和增涂密封胶等措施，确保密封可靠。每台产品出厂经过避雷器分厂、质量检验部两级检漏，检验用灵敏度为2.7×10-9Pa．L/s的ZHP—10型氦质谱检漏仪进行例检。35kV及以上电压等级的产品漏率要求小于4.43×10-6Pa．L/s，比国家要求的漏率6.65×10-5Pa．L/s提高了一个数量级。
·独特、新颖的微正压自封阀结构
对于330~750kV金属氧化物避雷器，增加了自封阀结构。产品内部充以微正压的高纯度干燥氮气或SF6气体，杜绝了潮气侵入，产品运行时可测量其内部压力变化，直观地判断避雷器密封状况，提高了产品运行可靠性。
·产品机械强度
3~500kV金属氧化物避雷器的芯体均采用单柱结构，金属氧化物电阻片用绝缘棒固定，结构简单，牢固可靠。使用在地震裂度7度及以下地区的避雷器，瓷套抗弯应力大于导线拉力和风力之和，具有2.5倍以上的裕度；使用在地震裂度7度以上的避雷器，除满足上述要求外，瓷套的抗弯应力对于地震力具有1.67倍的裕度。
500kV金属氧化物避雷器还进行了振动台的模拟地震试验，标准型的产品可以耐受8度地震烈度，抗震型产品可以耐受9度地震烈度。
表5列出按照国标规定的导线拉力、风速、计算出作用于避雷器的力及其与各种型号产品的静力抗弯破坏应力值所得出的安全系数。
表 5
产品型号
导线平拉力N
风力（35m/s）N
安全系数
Y5W
Y10W—51~55
294
80
18
Y5W
Y10W—96~126
490
199
22
Y5W
Y10W—192~228
980
440
5.0
Y5W
Y10W—288~330
980
609
4.0
Y10W
Y20W—396~468
1470
1309
3.0
四、技术参数
本公司生产的3~500kV电力系统用交流无间隙金属氧化物避雷器的性能完全符合国家标准GB11032及IEC60099—4：1991《交流无间隙金属氧化物避雷器》的规定，并根据公司内控标准《3~500kV交流无间隙金属氧化物避雷器技术条件》的规定，对产品性能及质量进行控制。
1．3~750kV电力系统用交流无间隙金属氧化物避雷器
·电气参数
3~750kV电站型和线路型金属氧化物避雷器按标称放电电流分为5kA,10kA及20kA。不同标称放电电流等级的避雷器技术参数如表6、表7、表8所示。
表6 5kA金属氧化物避雷器技术参数
避雷器
型 号

避雷器
额 定
电 压
系 统
额 定
电 压
避雷器
持续运
行电压
直流
参考
电压
kV
≥
2ms
方波
电流
A
陡波冲
击电流
下残压
雷电冲
击电流
下残压
操作冲
击电流
下残压
备注
kV(有效值)
kV(峰值)≤
Y5WS—5/15
Y5WZ—5/13.5
5
5
3
3
4
4
7.5
7.5
100
150
17.3
15.5
15
13.5
12.8
11.5
操作
冲击
电流
250A
Y5WS—10/30
Y5WZ—10/27
10
10
6
6
8
8
15.0
15.0
100
150
34.6
31.0
30
27
25.6
23.0
Y5WS—17/50
Y5WS—17/48
Y5WZ—17/45
Y5WZ—17/44
17
17
17
17
10
10
10
10
13.6
13.6
13.6
13.6
25.0
25.0
24.0
24.0
100
100
150
150
57.5
55.5
51.5
50.5
50
48
45
44
42.5
41.0
38.3
37.5
Y5W—51/134
Y5W—51/130
Y5W—51/125
51
51
51
35
35
35
40.8
40.8
40.8
76.0
74.0
73.0
400
400
400
154
150
145
134
130
125
114
112
110
操作
冲击
电流
500A
Y5W—52.7/134
Y5W—52.7/130
Y5W—52.7/125
52.7
52.7
52.7
35
35
35
42.2
42.2
42.2
76.0
74.0
73.0
400
400
400
154
150
145
134
130
125
114
113
110
Y5W—54/134
Y5W—54/130
Y5W—54/125
54
54
54
35
35
35
43.2
43.2
43.2
76.0
74.0
73.0
400
400
400
154
150
145
134
130
125
114
113
110
Y5W—84/221
Y5W—90/224
Y5W—94/233
84
90
94
63
63
63
67.2
72.5
75.5
122
128
134
600
600
600
254
258
268
221
224
233
188
188
195
操作
冲击
电流
1kA
Y5W—96/250
Y5W—100/260
Y5W—102/265
Y5W—108/281
Y5W—116/302
96
100
102
108
116
110
110
110
110
110
76.8
80
81.6
86.4
92.8
140
145
148
157
168
600
600
600
600
600
288
299
305
323
347
250
260
266
281
302
213
221
226
239
256
Y5W—192/500
Y5W—200/520
Y5W—204/530
Y5W—216/562
Y5W—228/593
192
200
204
216
228
220
220
220
220
220
153.6
160
163.2
172.8
182.4
280
290
296
314
336
600
600
600
600
600
560
582
594
630
694
500
520
530
562
593
426
442
452
478
502
操作
冲击
电流
2kA

表7 10kA避雷器技术参数
避雷器
型 号
避雷器
额 定
电 压
系 统
额 定
电 压
避雷器
持续运
行电压
直流
参考
电压
kV
≥
2ms
方波
电流
A
≥
线路
放电
等级
陡波冲
击电流
下残压
雷电冲
击电流
下残压
操作冲
击电流
下残压
备注
kV(有效值)

kV(峰值)≤
Y10W—51/134
Y10W—51/130
Y10W—51/125
Y10W—51/120
51
51
51
51
35
35
35
35
40.8
40.8
40.8
40.8
75
73
74
72
400
400
400
400

154
150
144
140
134
130
125
120
114
112
110
108
操作
冲击
电流
500A
Y10W—52.7/134
Y10W—52.7/130
Y10W—52.7/125
52.7
52.7
52.7
35
35
35
42.2
42.2
42.2
73
73
73
400
400
400

154
144
144
134
130
125
114
113
110
Y10W—54/134
Y10W—54/130
54
54
35
35
43.2
43.2
75
74
400
600

154
144
134
130
114
112
Y10W—84/215
Y10W—90/235
Y10W—94/234
84
90
94
63
63
63
67.2
72.5
75.5
122
130
133
600
600
600
1
1
1
245
264
270
215
235
234
181
201
198
操作冲
击电流
1kA
Y10W—96/250
Y10W—100/260
Y10W—102/266
Y10W—108/281
Y10W—116/302
Y10W—126/328
96
100
102
108
116
126
110
110
110
110
110
110
74.0
76.0
81.6
86.4
92.8
100.8
140
145
148
157
168
183
600
600
600
600
600
600
2
2
2
2
2
2
280
291
297
315
338
367
250
260
265
281
302
328
212
221
225
239
257
279
操作
冲击
电流
2kA
Y10W—192/500
Y10W—200/520
Y10W—204/532
Y10W—216/562
192
200
204
216
220
220
220
220
153.6
160.0
163.2
172.8
280
290
296
314
600
600
600
600
2
2
2
2
560
582
594
630
500
520
532
562
426
442
452
478
Y10W—288/698
Y10W—300/727
Y10W—312/756
Y10W—324/789
288
300
312
324
330
330
330
330
225.0
234.0
243.0
259.2
408
425
442
459
1000
1000
1000
1000
3
3
3
3
782
814
847
880
698
727
760
789
593
618
643
668
Y10W—420/960
Y10W—420/950
420
420
500
500
335
335
565
565
1500
1500
4
4
1075
1064
960
950
852
843
操作
冲击
电流
2kA
Y10W—444/1015
Y10W—444/995
444
444
500
500
355
355
597
597
1500
1500
4
4
1137
1115
1015
995
900
882
Y10W—468/1070
Y10W—468/1046
468
468
500
500
375
375
630
630
1500
1500
4
4
1198
1170
1070
1046
950
928
Y10W—420/960
Y10W—420/950
420
420
500
500
335
335
565
565
2000
2000
5
5
1075
1064
960
950
852
843
Y10W—444/1015
Y10W—444/995
444
444
500
500
355
355
597
597
2000
2000
5
5
1137
1115
1015
995
900
882
Y10W—468/1070
Y10W—468/1046
468
468
500
500
375
375
630
630
2000
2000
5
5
1198
1170
1070
1046
950
928
表8 20kA避雷器技术参数
避雷器
型 号
避雷器
额 定
电 压
系 统
额 定
电 压
避雷器
持续运
行电压
直流
参考
电压
kV
≥
2ms
方波
电流
A
≥
线路
放电
等级
陡波冲
击电流
下残压
雷电冲
击电流
下残压
操作冲
击电流
下残压
kV(有效值)

kV(峰值)≤
Y20W—200/566
200
220
160
304
1200
4
634
566
464
Y20W—420/1006
420
500
335
565
2000
5
1096
1006
832
Y20W—444/1063
444
500
355
597
2000
5
1159
1063
882
Y20W—468/1120
468
500
375
630
2000
5
1222
1120
926
Y20W—420/1035
420
500
335
565
1500
4
1137
1035
852
Y20W—444/1095
444
500
355
597
1500
4
1192
1095
900
Y20W—468/1153
468
500
375
630
1500
4
1270
1153
950
Y20W—600/1380
600
750
462
838
2500
5
1518
1380
1128
Y20W—648/1491
648
750
498
905
2500
5
1518
1491
1226
注：表中操作冲击电流均为2kA。
·结构及安装尺寸
Y20W、Y10W、Y5W系列化金属氧化物避雷器由避雷器元件、均压环（额定电压192kV及以上产品）、绝缘底座组成。避雷器元件内部由金属氧化物电阻片串联组成，不同电压等级的避雷器选用规格不同的电阻片。方波电流400A及以下的避雷器，采用圆饼状电阻片；方波电流400A以上避雷器采用环状电阻片，均用绝缘杆固定。500kV金属氧化物避雷器为改善电压分布，还带有均压电容器。
主要产品的外形、高压引线板和绝缘底座见图2~图5，主要产品尺寸和重量见表9。

表9 主要产品尺寸、重量表

型 号
元
件
高
度
h2
mm
大
伞
外
径
φα3
mm
小
伞
外
径
φα2
mm
瓷
件
杆
径
φα1
mm
均
压
环
外
径
K
mm
均
压
环
下
沉
L
mm
元件数量

节
爬
电
距
离
mm
接
线
尺
寸
使
用
海
拔
高
度
m
参
考
重
量
Kg
整体瓷底座
备

注
产
品
总
高
H
mm
底
座
高
度
h1
mm
外
形
图
安
装
尺
寸
底座
螺栓
规格
Y5W、Y10W—51~55
762
215
／
135
／
／
1
1556
图2-C
4000
78
965
182
图2-F
图5-K
M12×60
2ms方波400A
Y5W、Y10W—96~126WG
1428
310
280
180
／
／
1
3150
图2-C
3000
203
1704
252
图2-E
图5-J
M16×80
2ms方波600A
1357
275
245
145
／
／
1
3906
图2-C
3000
175
1617
242
图2-E
图5-J
M16×80
2ms方波600A
1559
310
280
180
／
／
1
3906
图2-C
3000
220
1835
252
图2-E
图5-J
M16×80
2ms方波600A
Y5W、Y10W—192~216WG
1428
310
280
180
850
360
2
6300
图2-C
3000
347
3138
252
图2-D
图5-J
M16×80
2ms方波600A
1357
275
245
145
／
／
2
3906
图2-C
3000
342
2974
242
图2-D
图5-J
M16×80
2ms方波600A
1559
310
280
180
850
360
2
7812
图2-C
3000
381
3400
252
图2-D
图5-J
M16×80
2ms方波600A
Y10W—288~300WG
1694
351
311
205
1120
735
2
9075
图2-C
3000
580
3732
314
图2-D
图5-H
M24×100
2ms方波1000A
Y10W—288~300WG
1824
365
335
205
1120
735
2
11253
图2-C
3000
630
3992
314
图2-D
图5-H
M24×100
2ms方波1000A
Y10W、Y20W—396~468W
1760
482
452
320
1500
862
3
15125
图1-B
1000
1565
5856
384
图1-A
图5-I
M27×120
2ms方波1500A
Y10W、Y20W—396~468W
1845
490
460
320
1500
862
3
18755
图1-B
1000
1650
6111
384
图1-A
图5-G
M27×120
2ms方波2000A
Y1.5W—55~72
810
215
／
135
／
／
1
1664
图2-C
3000
75
1005
182
图2-F
图5-K
M12×60
2ms方波400A
Y1.5W—55~72
810
250
220
135
／
／
1
1920
图2-C
3000
88
1005
182
图2-F
图5-K
M12×60
2ms方波400A
Y1.5W—96~132
1694
351
311
205
／
／
1
4540
图2-C
3000
190
2032
314
图2-E
图5-J
M24×100
2ms方波600A
Y1.5W—144~146
1559
290
／
180
／
／
1
3150
图2-C
3000
190
1835
252
图2-E
图5-J
M16×80
2ms方波600A
Y1.5W—204~210
1559
290
／
180
850
360
2
6300
图2-C
3000
400
3400
252
图2-D
图5-J
M16×80
2ms方波800A
Y5WT、Y10WT—41~42
802
215
／
135
／
／
1
1664
图2-C
3000
84
1005
182
图2-F
图5-K
M12×60
2ms方波400A
Y5WT、Y10WT—82~84
802
215
／
135
／
／
2
3328
图2-C
3000
168
1810
182
图2-F
图5-K
M12×60
2ms方波400A
Y20W—600~648
1849
490
460
320
2500
1200
4
22682
图3-N
3000
2353
8024
430
图4-M
图5-L
M27×170
2ms方波2500A

图1 500kV无间隙金属氧化物避雷器外形图

图2 35～330kV无间隙金属氧化物避雷器外形图

图3 750kV无间隙金属氧化物避雷器外形图

· 绝缘底座安装方法
在安装前需要用槽钢制作一个钢架固定在混凝土基础上，钢架上予先按安装孔距开出光孔。
底座安装尺寸见图6、图7。

图4 整体瓷底座安装图

图5 35～750kV无间隙金属氧化物避雷器安装尺寸示意图
2．变压器中性点保护用金属氧化物避雷器
Y1.5W系列金属氧化物避雷器是用于保护110、220、330、500kV变压器中性点绝缘免受过电压损坏的保护电器。该避雷器克服了过去用传统避雷器保护不能与中性点绝缘相配合的缺点，可实现最佳保护。其主要电气性能见表11，产品外形见图2~图5，产品主要尺寸和重量见表10。
绝缘底座安装参照图6、图7。
表 11
产品型号
变压器
额定
电压
避雷器
额定
电压
