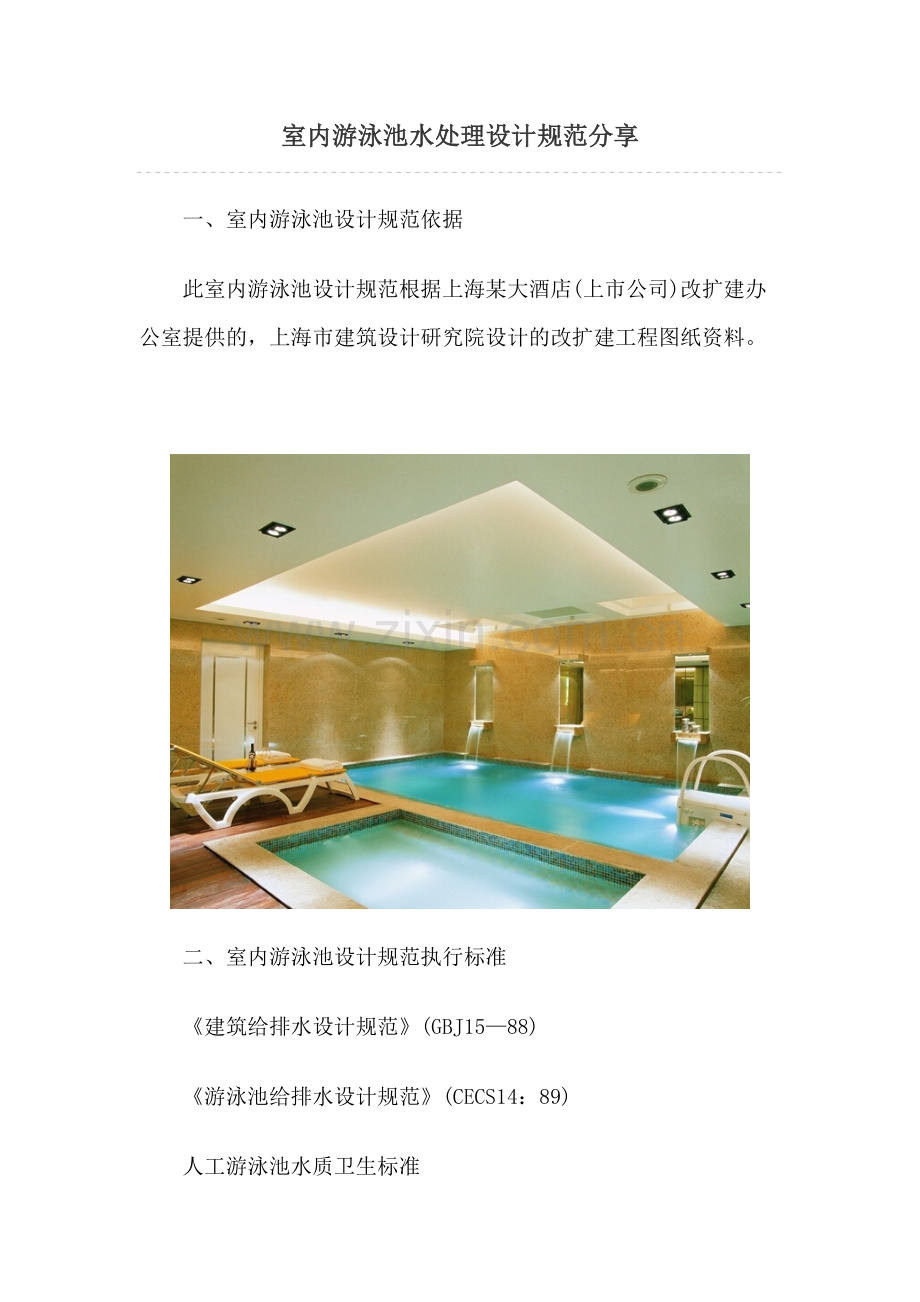

室内游泳池水处理设计规范分享
　　一、室内游泳池设计规范依据
　　此室内游泳池设计规范根据上海某大酒店(上市公司)改扩建办公室提供的，上海市建筑设计研究院设计的改扩建工程图纸资料。

　　二、室内游泳池设计规范执行标准
　　《建筑给排水设计规范》(GBJ15—88)
　　《游泳池给排水设计规范》(CECS14：89)
　　人工游泳池水质卫生标准
　　序号项 目标 准
　　1pH值6.5 ~ 8.5
　　2混浊度不小于5度，或站在游泳池两岸能看清水深1.5m的池底
　　四、五泳道线
　　3耗氧量不超过6mg/L
　　4尿素不超过2.5mg/L
　　5余氯游离余氯：0.4 ~ 0.6mg/L
　　化合性余氯：1.0mg/L以上
　　6细菌总数不超过100个/mL
　　7总大肠菌群不超过18个/L
　　8有害物质参照《工业企业设计卫生标准》(TJ36—79)中地面水水质卫生标准执行
　　三、室内游泳池设计选型
　　按照上海市建筑设计研究院设计的改扩建工程图纸资料。游泳池长度约为22m，宽度为8 m，平均水深按1.35 m计(泳池深区1.5 m，浅区1.2 m)，有效容积为237.6 m3。
　　1、确定循环周期： 本文来自雅酷
　　游泳池循环流量是确定泳池净化设备的重要依据，我们采用的是国内外比较通用的方法。
　　该游泳池为室内游泳池，故取循环周期为6小时，循环次数为4次/日。
　　循环流量：Qx=a×V/T=1.15×237.6/6≈45.54m3/h。
　　Qx——游泳池水的循环流量(m3/h)。
　　A ——管道和过滤设备水容积附加系数，一般为1.1~1.2。
　　V ——游泳池的水容积(m3)。
　　T ——游泳池水的循环周期。

　　2、循环水泵的选定：
　　根据循环流量，循环水泵选择澳洲运水高WATERCO产品型号为HYDROSTORM250。
　　技术参数：最大流量530L/min，最高扬程20 m，功率2.50HP，电压220V。
　　泵的特性：为静音循环水泵，此泵为不锈钢机械密封，全封闭风冷式电机,符合IP-55电机防护标准，具有耐腐蚀、节能及体积小等优点。毛发聚集器与循环水泵一体式设计，坚固耐用。毛发聚集器滤篮容积大，易于清理。
　　循环水泵选用三台，为两用一备设置。

　　3、高速过滤砂缸的选定：
　　根据循环流量，高速过滤砂缸选择澳洲运水高WATERCO顶装式产品，型号为S1000。额定流量550L/min，阀门尺寸DN50。
　　该设备为立式玻璃纤维缠绕缸体，带有快速连接筒型镜头的多路阀门，多路阀操作方便简单，稳固的玻璃钢底座。具有简易操作程序，防腐蚀、抗磨损，体积小、过滤水量高等优点。
　　4、均衡水箱的确定：
　　按《游泳池给排水设计规范》要求，均衡水箱容积为循环流量5分钟的水量。所以均衡水箱尺寸为：L×W×H=2000×1500×2000，均衡水箱材质为玻璃钢组装式水箱。 本文来自
　　5、板式换热器的选定：
　　泳池循环水加温选用国产板式换热器，其产品具有换热面积大、运行可靠、精度高等优点。
　　按《游泳池给排水设计规范》泳池水温为：26～28℃，正常情况循环水温差为：3℃。根据循环流量，确定板式换热器为3m2。
　　6、循环管路的确定：
　　循环给水管路：因泳池进水为10个可调式布水器，布水均匀，流速低。循环给水流速可定为：2.5m/s。因此循环给水主管路为：DN80。
　　循环回水管路：循环回水为溢流回水，因此循环回水主管路为：DN100。
　　7、电控系统的设计：
　　三台循环水泵的控制，三台加药机的控制，泳池水下灯的控制，均由机房内的一个控制柜来控制。
　　控制柜其它功能：
　　①循环水泵与加药机可实现连锁;
　　②均衡水箱水位报警;
　　③泳池水下灯变压为12V。
　　控制柜装机容量为：10.5kW。
