画面分割器作用和原理？
　　在有多个摄像机组成的监控系统中，通常采用视频切换器使多路图像在一台监视器上轮流显示。但有时为了让监控人员能同时看到所有监控点的情况，往往采用多画面分割器使得多路图像同时显示在一台监视器上。当采用几台多画面分割器时，就有可能用与多画面分割器相同数量的监视器将所有摄像机传送来的多个画面同时显示。这样，既减少了监视器的数量，又能使监控人员一目了然的监视各个部位的情况。常用的画面分割器为四画面、九画面和十六画面。
　　画面分割器的基本工作原理：采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。有的还带有内置顺序切换器的功能，此功能可将各摄像机输入的全屏画面按顺序和间隔时间轮流输出显示在监视器上(如同切换主机轮流切换画面那样)，并可用录像机按上述的顺序和时间间隔记录下来。其间隔时间一般是可调的。
　　监控设备画面分割器的原理与作用
　　在安防行业中，监控的应用是最为普遍的，在监控设备中画面分割器也是经常要用到的。画面分割器有四分割、九分割、十六分割几种，可以在一台监视器上同时显示 4、9、16个摄像机的图像，也可以送到录像机上记录，四画面分割器是较常见的一种。那么监控设备画面分割器的原理与作用到底有哪些呢?
　　画面分割器的功能作用
　　画面分割器用模块化的功能单元设计，采用最新图像处理专用技术和专用器件，运用微电脑控制技术和数字图像处理技术,信号通道输入输出的数量按需定制，具有非常强大的系统灵活性和扩展性。为国内外首创的、以硬件结构为主的高科技产品。专为大中型的监控、调度、指挥中心设计理想产品!
　　监控设备画面分割器广泛应用于电信、铁路、银行、校园、家居等多个领域，经历各种环境的严格考验，得到用户的普遍认可。画面分割器的性能价格比较好，图像的质量和连续性可以满足大部分要求。九分割和十六分割价格较贵，而且分割后每路图像的分辨率和连续性都会下降，录像效果不好。
　　画面分割器的工作原理
　　采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。有的还带有内置顺序切换器的功能，此功能可将各摄像机输入的全屏画面按顺序和间隔时间轮流输出显示在监视器上，并可用录像机按上述的顺序和时间间隔记录下来。其间隔时间一般是可调的。
　　主要性能：
　　1.全压缩图像，数字化处理的彩色/黑白画面分割器。
　　2.四路视频输入并带有四路的环接输出。
　　3.内置可调校时间的顺序切换器和独立的切换输出。
　　4.监控设备根据摄像机的编号对全屏画面按顺序切换显示.
　　5.敏路画面的显示时间可由用户自己进行优化编程调整。
　　6.高解像度以及实时更新率。画面指标为512×512象素，更新率为25-30场/秒。
7.有报警输入/输出接口，可与报警系统联动。报警时可调用全屏画面并产生报警输出信号启动录像机或其它相关设备。
　　8.八个字符的摄像机名称。用户可自已编程设定给每个摄像机最多达八个字符的名称;
　　9.报警画面叠加、视频信号丢失指标。该功能可方便用户快速检查出现丢失的原因;
　　10.设置屏幕菜单编程/调用。编程简单、操作容易，人-机界面友好;
　　11.电子保险锁。用户可自行设定密码，被允许的操作者才能进行系统的操作。
　　监控设备画面分割器的原理与作用具有良好的先进性。报警器的应用与特点是，有报警信号产生时，可与该警报相关区域的场景将以全屏画面显示出来，并可自动录像。为了方便与用户，用户可自行设定警报的持续时间和录像的持续时间。画面分割器的功能作用还有很多，在这里就不一一介绍了。

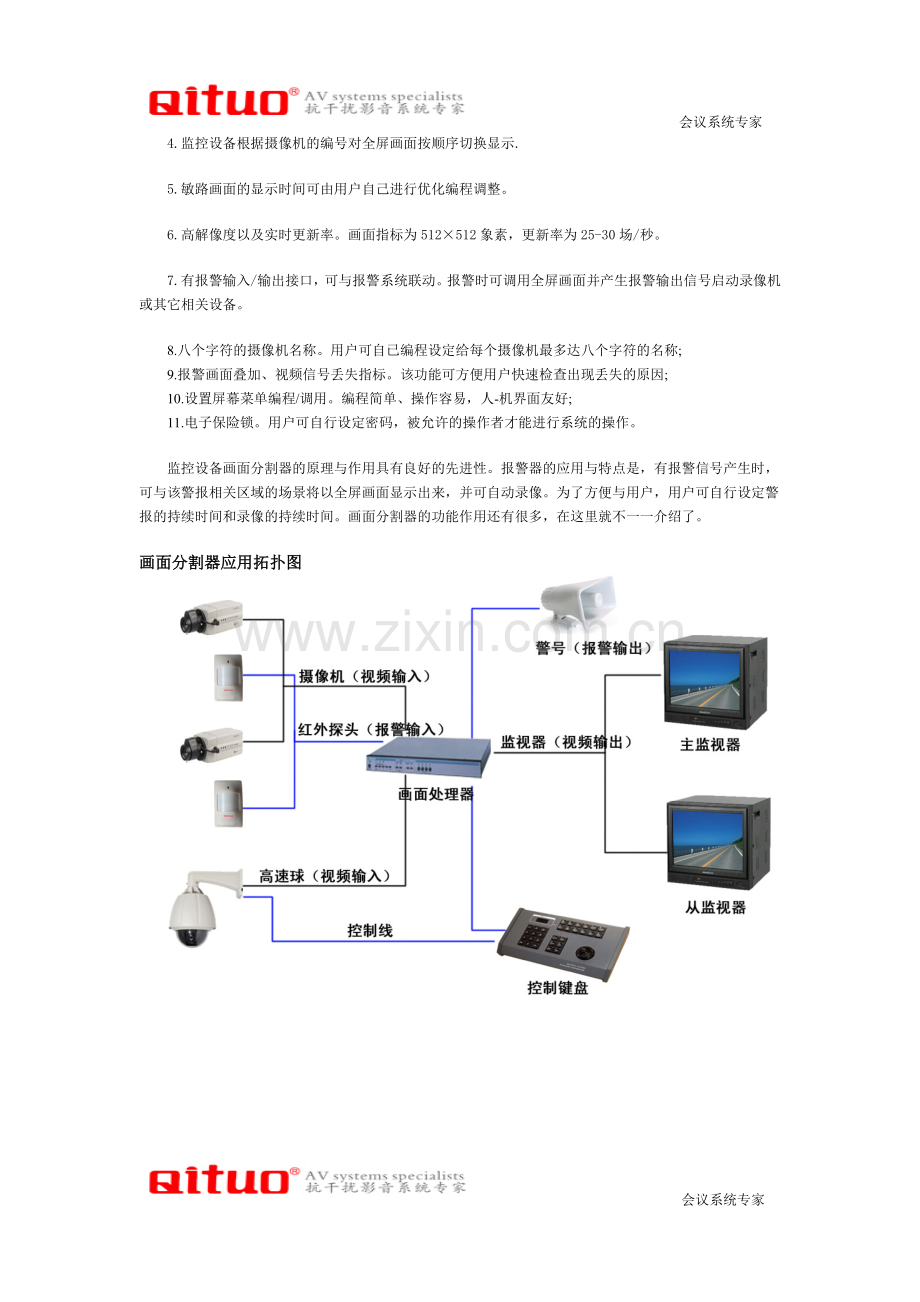

画面分割器应用拓扑图
