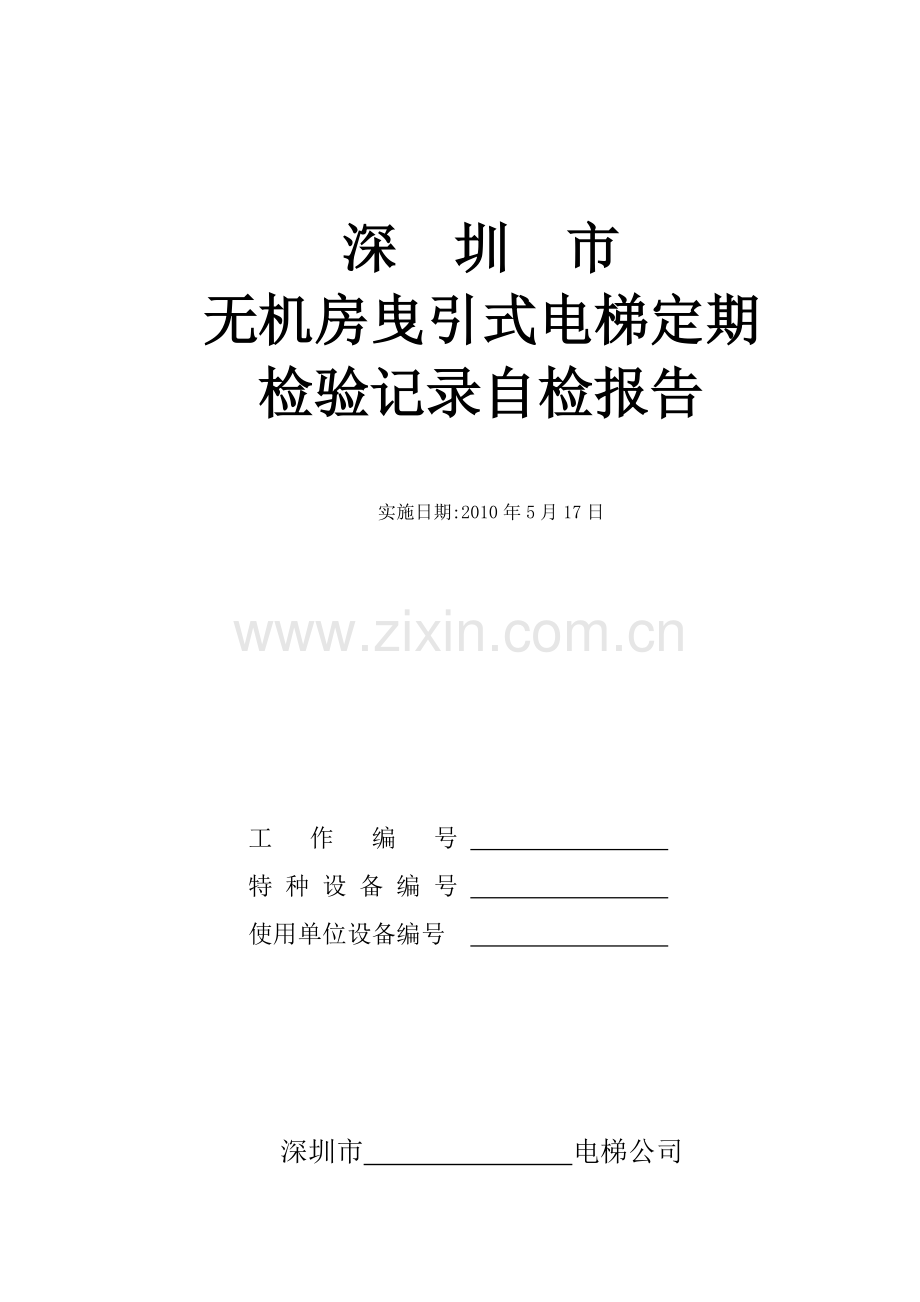

无机房曳引式电梯定期检验记录.doc

深 圳 市
无机房曳引式电梯定期
检验记录自检报告

实施日期:2010年5月17日

工 作 编 号
特 种 设 备 编 号
使用单位设备编号

深圳市 电梯公司
第1页 共11页

检验环境
条 件
检验开始时机器设备间温度： ℃， 检验开始时电源电压： V
被检设备
状 态
正常□ 异常□,补充说明:
检验仪器
设 备
工具箱号：
检验依据
《电梯监督检验和定期检验规则-曳引与强制驱动电梯》（TSG T7001-2009）
检验概况
不合格的B类项目或分项序号： / / / / / / /
不合格的C类项目或分项序号： / / / / / / /
/ / / / / / / / / / /
资料确认符合的C类项目序号：
不适用项目或分项的序号： / / / / / / / /
/ / / / / / / / / / /
其他情况
52、维护保养单位日常维护保养记录不完整
□完整 □不完整
53、要求测试数据项目的检验结果与自检结果存在多处较大偏差，质疑相应单位自检能力
□未质疑 □质疑
54、使用单位存在不符合电梯相关法规、规章、安全技术规范的问题
□未发现 □发现，详见《特种设备检验意见通知书》
备 注

检验： 校核： 检验日期： 年 月 日
第2页 共11页
第二部分：现场检验
序号
项类
项目
编号
检验内容与要求
检 验 结 果
1
技术资料
1.4B
使用单位提供了以下资料：
(1)使用登记资料，内容与实物相符
是□ 否□
(2)安全技术档案，至少包括《电梯监督检验和定期检验规则-曳引与强制驱动电梯》（TSG T7001-2009）附件A中1.1制造资料、1.2安装资料、1.3改造或重大维修资料（如有），[1.2的(3)项和1.3的(4)项，施工现场作业人员特种设备作业人员证除外]，以及监督检验报告、定期检验报告、日常检查与使用状况记录、日常维护保养记录、年度自行检查记录或者报告、应急救援演习记录、运行故障和事故记录等，保存完好
（09版检规实施前已经完成安装、改造或重大维修的，1.1、1.2、1.3项所述文件资料如有缺陷，应当由使用单位联系相关单位予以完善，可不作为本项审核结论的否决内容）
是□ 否□
(3)以岗位责任制为核心的电梯运行管理规章制度，包括事故与故障的应急措施和救援预案、电梯钥匙使用管理制度等
是□ 否□
(4)与取得相应资格单位签订的日常维护保养合同
是□ 否□
合同编号
(5)按照规定配备的电梯安全管理和作业人员的特种设备作业人员证
是□ 否□
证号
2
机器设备间及相关设备
2.6 C
每台电梯应当具有断相、错相保护功能；电梯运行与相序无关时，可以不装设错相保护装置
是□ 否□
P□
3
2.7 B
⑵主开关不得切断轿厢照明和通风、机器设备间照明和电源插座、轿顶与底坑的电源插座、电梯井道照明、报警装置的供电电路
是□ 否□
4
2.8 B
⑴驱动主机工作时应当无异常噪声和振动
是□ 否□
⑶曳引轮轮槽不得有严重磨损，如果轮槽的磨损可能影响曳引能力时，应当进行曳引能力验证试验
是□ 否□
5
2.11 B
⑵限速器或者其他装置上应当设有在轿厢上行或者下行速度达到限速器动作速度之前动作的电气安全装置，以及验证限速器复位状态的电气安全装置
是□ 否□
⑶使用周期达到2年的电梯，或者限速器动作出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行动作速度校验，并且由该单位出具校验报告
是□ 否□ 无□
校验报告编号

6
2.12 C
⑵所有电气设备及线管、线槽的外露可以导电部分应当与保护线（PE）可靠连接
是□ 否□
不导通部件：

P□
第3页 共11页

序号
项类
项目
编号
检验内容与要求
检 验 结 果
7
机器设备间及相关设备
2.13 C
动力电路、照明电路和电气安全装置电路的绝缘电阻应当符合下述要求：
是□ 否□
动力电路 MΩ
照明电路 MΩ
电气安全
装置电路 MΩ
P□
标称电压/V
测试电压(直流)/V
绝缘电阻/MΩ
安全电压
≤500
＞500
250
500
1000
≥0.25
≥0.50
≥1.00
10
井

道
3.10 B
井道上下两端应当装设极限开关，该开关在轿厢或者对重接触缓冲器前起作用，并且在缓冲器被压缩期间保持其动作状态
是□ 否□
上极限标记值 mm
下极限标记值 mm
8
3.4 C
井道安全门:
⑶门上应当装设用钥匙开启的锁，当门开启后不用钥匙能够将其关闭和锁住，在门锁住后，不用钥匙能够从井道内将门打开
是□ 否□ 无□
P□
⑷应当设置电气安全装置以验证门的关闭状态
是□ 否□ 无□
9
3.5 C
井道检修门:
⑶应当装设用钥匙开启的锁，当门开启后不用钥匙能够将其关闭和锁住，在门锁住后，不用钥匙也能够从井道内将门打开
是□ 否□ 无□
P□
⑷应当设置电气安全装置以验证门的关闭状态
是□ 否□ 无□
12
3.12 C
井道应当装设永久性电气照明。对于部分封闭井道，如果井道附近有足够的电气照明，井道内可以不设照明
是□ 否□ 无□
P□
16
轿
厢
与
对
重
4.1 C
⑴轿顶应当装设一个易于接近的检修运行控制装置，并且符合以下要求：
①由一个符合电气安全装置要求，能够防止误操作的双稳态开关（检修开关）进行操作
②一经进入检修运行时，即取消正常运行（包括任何自动门操作）、紧急电动运行、对接操作运行，只有再一次操作检修开关，才能使电梯恢复正常工作
③依靠持续揿压按钮来控制轿厢运行，此按钮有防止误操作的保护，按钮上或其近旁标出相应的运行方向；
④该装置上设有一个停止装置，停止装置的操作装置为双稳态、红色并标以“停止”字样，并且有防止误操作的保护；
⑤检修运行时，安全装置仍然起作用
是□ 否□
P□
⑵轿顶应当装设一个从入口处易于接近的停止装置，停止装置的操作装置为双稳态、红色并标以“停止”字样，并且有防止误操作的保护。如果检修运行控制装置设在从入口处易于接近的位置，该停止装置也可以设在检修运行控制装置上
是□ 否□
17
4.3 C
如果轿厢设有安全窗（门），应当符合以下要求：
(3)其锁紧由电气安全装置予以验证
是□ 否□ 无□
P□
18
4.5 C
如果对重由重块组成，应当可靠固定
是□ 否□
P□

第4页 共11页

序号
项类
项目
编号
检验内容与要求
检 验 结 果
19
轿
厢
与
对
重
4.6 C
(2)对于为了满足使用要求而轿厢面积超出规定的载货电梯，必须满足以下条件：
①在从层站装卸区域总可看见的位置上设置标志，表明该载货电梯的额定载重量；
②该电梯专用于运送特定轻质货物，其体积可保证在装满轿厢情况下，该货物的总质量不会超过额定载重量；
③该电梯由专职司机操作，并严格限制人员进入
是□ 否□ 无□
P□
20
4.8 B
轿厢内应当装设符合下述要求的紧急报警装置和应急照明：
(1)正常照明电源中断时，能够自动接通紧急照明电源
是□ 否□
(2)紧急报警装置采用对讲系统以便与救援服务持续联系，当电梯行程大于30m时，在轿厢和紧急操作地点之间也设置对讲系统，紧急报警装置的供电来自前条所述的紧急照明电源或者等效电源；在启动对讲系统后，被困乘客不必再做其他操作
是□ 否□
21
4.9 C
轿厢地坎下应当装设护脚板，其垂直部分的高度不小于0.75m，宽度不小于层站入口宽度
是□ 否□
超标垂直高度 m
P□
22
4.10 C
电梯应当设置轿厢超载保护装置，在轿厢内的载荷超过110％额定载重量（超载量不少于75kg）时，能够防止电梯正常启动及再平层，并且轿内有音响或者发光信号提示，动力驱动的自动门完全打开，手动门保持在未锁状态
是□ 否□
P□
23
悬挂装置、补偿装置及
旋转部件防护
5.1 C
出现下列情况之一时，悬挂钢丝绳和补偿钢丝绳应当报废：
①出现笼状畸变、绳芯挤出、扭结、部分压扁、弯折；
②断丝分散出现在整条钢丝绳，任何一个捻距内单股的断丝数大于4根；或者断丝集中在钢丝绳某一部位或一股，一个捻距内断丝总数大于12根（对于股数为6的钢丝绳）或者大于16根（对于股数为8的钢丝绳）；
③磨损后的钢丝绳直径小于钢丝绳公称直径的90%。采用其他类型悬挂装置的，悬挂装置的磨损、变形等应当不超过制造单位设定的报废指标
是□ 否□
对钢丝绳磨损有质疑时，直径测量结果见附表2
P□
24
5.2 C
悬挂钢丝绳绳端固定应当可靠，弹簧、螺母、开口销等连接部件无缺损
采用其他类型悬挂装置的，其端部固定应当符合制造单位的规定
是□ 否□
P□
26
★
5.6 C
在机器设备间内的曳引轮、滑轮、链轮、限速器，在井道内的曳引轮、滑轮、链轮、限速器及张紧轮、补偿绳张紧轮，在轿厢上的滑轮、链轮等与钢丝绳、链条形成传动的旋转部件，均应当设置防护装置，以避免人身伤害、钢丝绳或链条因松弛而脱离绳槽或链轮、异物进入绳与绳槽或链与链轮之间
注：《电梯监督检验规程》(2002)规定：采用悬臂式曳引轮时，防护应避免a)钢丝绳脱离绳槽，b)驱动主机不装设在井道上部时，杂物进入绳与绳槽之间。
是□ 否□
见附表1
P□

第5页 共11页

序号
项类
项目
编号
检验内容与要求
检 验 结 果
27
轿
门
与
层
门
6.2 C
门关闭后，应当符合以下要求：
(1)门扇之间及门扇与立柱、门楣和地坎之间的间隙，对于乘客电梯不大于6mm；对于载货电梯不大于8mm，使用过程中由于磨损，允许达到10mm
是□ 否□
层门最大间隙
mm 层
轿门间隙 mm
P□
(2)在水平滑动门和折叠门主动门扇的开启方向，以150N的人力施加在一个最不利的点，对于旁开门，上述间隙不大于30mm，对于中分门，间隙总和不大于45mm
是□ 否□
最大间隙 mm
层
28
6.3 C
层门和轿门采用玻璃门时，应当符合以下要求：
(1)玻璃门上有供应商名称或者商标、玻璃的型式等永久性标记
是□ 否□ 无□
P□
(2)玻璃门上的固定件，即使在玻璃下沉的情况下，也能够保证玻璃不会滑出
是□ 否□ 无□
(3)有防止儿童的手被拖曳的措施
是□ 否□ 无□
29
6.4 B
动力驱动的自动水平滑动门应当设置防止门夹人的保护装置，当人员通过层门入口被正在关闭的门扇撞击或者将被撞击时，该装置应当自动使门重新开启
是□ 否□ 无□
30
6.5 C
层门和轿门正常运行时不得出现脱轨、机械卡阻或者在行程终端时错位；由于磨损、锈蚀或者火灾可能造成层门导向装置失效时，应当设置应急导向装置，使层门保持在原有位置
是□ 否□
P□
31
6.6 B
在轿门驱动层门的情况下，当轿厢在开锁区域之外时，如果层门开启（无论何种原因），应当有一种装置能够确保该层门自动关闭。自动关闭装置采用重块时，应当有防止重块坠落的措施
是□ 否□
32
6.7 B
每个层门均应当能够被一把符合要求的钥匙从外面开启；紧急开锁后，在层门闭合时门锁装置不应当保持开锁位置
是□ 否□
33
6.8 B
(1)每个层门都应当设置门锁装置，其锁紧动作应当由重力、永久磁铁或者弹簧来产生和保持，即使永久磁铁或者弹簧失效，重力亦不能导致开锁
是□ 否□
(2)轿厢应当在锁紧元件啮合不小于7mm时才能启动
是□ 否□
最小啮合长度 mm
见附表3
(3)门的锁紧应当由一个电气安全装置来验证，该装置应当由锁紧元件强制操作而没有任何中间机构，并且能够防止误动作
是□ 否□
(4)如果轿门采用了门锁装置，该装置也应当符合以上有关要求
是□ 否□ 无□

第6页 共11页

序号
项类
项目
编号
检验内容与要求
检 验 结 果
34
轿
门
与
层
门
6.9 B
(1)正常运行时应当不能打开层门，除非轿厢在该层门的开锁区域内停止或停站；如果一个层门或者轿门（或者多扇门中的任何一扇门）开着，在正常操作情况下，应当不能启动电梯或者不能保持继续运行
是□ 否□
(2)每个层门和轿门的闭合都应当由电气安全装置来验证，如果滑动门是由数个间接机械连接的门扇组成，则未被锁住的门扇上也应当设置电气安全装置以验证其闭合状态
是□ 否□
35
6.10 C
轿门门刀与层门地坎，层门锁滚轮与轿厢地坎的间隙应当不小于5mm；电梯运行时不得互相碰擦
是□ 否□
门刀最小间隙
mm 层
滚轮最小间隙
mm 层
P□
11
底

坑
3.11 C
随行电缆应当避免与限速器绳、选层器钢带、限位与极限开关等装置干涉，当轿厢压实在缓冲器上时，电缆不得与地面和轿厢底边框接触
是□ 否□
P□
25
5.3 C
(1)补偿绳（链）端固定应当可靠
是□ 否□ 无□
P□
(2)应当使用电气安全装置来检查补偿绳的最小张紧位置
是□ 否□ 无□
(3)当电梯的额定速度大于3.5m/s时，还应当设置补偿绳防跳装置，该装置动作时应当有一个电气安全装置使电梯驱动主机停止运转
是□ 否□ 无□
13
3.13 C
(1)底坑底部应当平整，不得渗水、漏水
是□ 否□
P□
(3)底坑内应当设置在进入底坑时和底坑地面上均能方便操作的停止装置，停止装置的操作装置为双稳态、红色并标以“停止”字样，并且有防止误操作的保护
是□ 否□
14
3.15 B
(2)当限速器绳断裂或者过分伸长时，应当通过一个电气安全装置的作用，使电梯停止运转
是□ 否□
15
3.16B
(3)缓冲器应当固定可靠
是□ 否□
(4)耗能型缓冲器液位应当正确，有验证柱塞复位的电气安全装置
是□ 否□ 无□
(5)对重缓冲器附近应当设置永久性的明显越程距离标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离；并且实际垂直距离不超过最大允许值
是□ 否□
标识允许距离
mm
端站平层时，撞板与缓冲器
顶面间距：
轿厢 mm
对重 mm

第7页 共11页

序号
项类
项目
编号
检验内容与要求
检 验 结 果
36
无机房电梯专项
7.2 C
检查、维修驱动主机、控制柜的作业场地设在轿顶上或轿内时，应当具有以下安全措施：
(2)设置检查机械锁定装置工作位置的电气安全装置，当该机械锁定装置处于非停放位置时，能防止轿厢的所有运行
是□ 否□ 无□
P□
(4)在检修门（窗）开启的情况下需要从轿内移动轿厢时，在检修门（窗）的附近设置轿内检修控制装置，轿内检修控制装置能够使检查门（窗）锁定位置的电气安全装置失效，人员站在轿顶时，不能使用该装置来移动轿厢；如果检修门（窗）的尺寸中较小的一个尺寸超过0.20m，则井道内安装的设备与该检修门（窗）外边缘之间的距离应不小于0.30m
是□ 否□ 无□
37
7.3 C
检查、维修驱动主机、控制柜的作业场地设在底坑时，如果检查、维修工作需要移动轿厢或可能导致轿厢的失控和意外移动，应当具有以下安全措施：
(2)设置检查机械制停装置工作位置的电气安全装置，当机械制停装置处于非停放位置且未进入工作位置时，能防止轿厢的所有运行，当机械制停装置进入工作位置后，仅能通过检修装置来控制轿厢的电动移动
是□ 否□ 无□
P□
(3)在井道外设置电气复位装置，只有通过操纵该装置才能使电梯恢复到正常工作状态，该装置只能由工作人员操作
是□ 否□ 无□
38
7.4 C
检查、维修机器设备的作业场地设在平台上时，如果该平台位于轿厢或者对重（平衡重）的运行通道中，则应当具有以下安全措施：
(2)设有可以使平台进入（退出）工作位置的装置，该装置只能由工作人员在底坑或者在井道外操作，由一个电气安全装置确认平台完全缩回后电梯才能运行
是□ 否□ 无□
P□
(3)如果检查、维修作业不需要移动轿厢，则设置防止轿厢移动的机械锁定装置和检查机械锁定装置工作位置的电气安全装置，当机械锁定装置处于非停放位置时，能防止轿厢的所有运行
是□ 否□ 无□
(4)如果检查（维修）作业需要移动轿厢，则设置活动式机械止挡装置来限制轿厢的运行区间，当轿厢位于平台上方时，该装置能够使轿厢停在上方距平台至少2m处，当轿厢位于平台下方时，该装置能够使轿厢停在平台下方符合3.2井道顶部空间要求的位置
是□ 否□ 无□
(5)设置检查机械止挡装置工作位置的电气安全装置，只有机械止挡装置处于完全缩回位置时才允许轿厢移动，只有机械止挡装置处于完全伸出位置时才允许轿厢在前条所限定的区域内移动。
是□ 否□ 无□

第8页 共11页
序号
项类
项目
编号
检验内容与要求
检 验 结 果
39
无机房电梯专项
7.5 B
(1)用于紧急操作和动态试验（如制动试验、曳引力试验、限速器-安全钳动作试验、缓冲器试验及轿厢上行超速保护试验等）的装置应当能在井道外操作；在停电或停梯故障造成人员被困时，相关人员能够按照操作屏上的应急救援程序及时解救被困人员
是□ 否□
(4)紧急操作装置上应当设置停止装置
是□ 否□
40
7.6 C
(2)如果一个检修控制装置被转换到“检修”，则通过持续按压该控制装置上的按钮能够移动轿厢；如果两个检修控制装置均被转换到“检修”位置，则从任何一个检修控制装置都不可能移动轿厢，或者当同时按压两个检修控制装置上相同方向的按钮时，才能够移动轿厢
是□ 否□ 无□
P□
41
试

验
★
8.1 C
当轿厢上行速度失控时，轿厢上行超速保护装置应当动作，使轿厢制停或者至少使其速度降低至对重缓冲器的设计范围；该装置动作时，应当使一个电气安全装置动作
是□ 否□ 无□
P□
42
8.2 C
耗能型缓冲器动作后，回复至其正常伸长位置电梯才能正常运行；缓冲器完全复位的最大时间限度为120s
是□ 否□ 无□
轿厢: s
对重: s
P□
43
8.3 B
(2)轿厢空载，以检修速度下行，进行轿厢限速器-安全钳联动试验，轿厢限速器、安全钳动作应当可靠
是□ 否□
44
8.4 B
轿厢空载，以检修速度上行，进行对重限速器-安全钳联动试验，对重限速器、安全钳动作应当可靠
是□ 否□ 无□
45
8.6 B
当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应当不能提升空载轿厢
是□ 否□
46
8.7 C
轿厢分别空载、满载，以正常运行速度上、下运行，呼梯、楼层显示等信号系统功能有效、指示正确、动作无误，轿厢平层良好，无异常现象发生
是□ 否□
P□
47
8.8 B
如果电梯设有消防返回功能，应当符合以下要求：
(1)消防开关应当设在基站或者撤离层，防护玻璃应当完好，并且标有“消防”字样
(2)消防功能启动后，电梯不响应外呼和内选信号，轿厢直接返回指定撤离层，开门待命
是□ 否□ 无□
48
8.10 B
轿厢空载以正常运行速度上行时，切断电动机与制动器供电，轿厢应当完全停止，并且无明显变形和损坏
是□ 否□
49
8.11 B
如需进行曳引能力验证试验，轿厢装载1.25倍额定载重量，以正常运行速度下行至行程下部，切断电动机与制动器供电，曳引机应当停止运转，轿厢应当完全停止
是□ 否□ 无□
50
8.12 B
如需进行曳引能力验证试验，对于轿厢面积超过相应规定的载货电梯，以轿厢实际面积所对应的1.25倍额定载重量进行静态曳引试验，对于轿厢面积超过相应规定的非商用汽车电梯，以1.5倍额定载重量做静态曳引试验，历时10min，曳引绳应当没有打滑现象
是□ 否□ 无□
第9页 共11页

序号
项类
项目
编号
检验内容与要求
检 验 结 果
51
电气安全装置接地故障保护
G14.1.1.3 C
如果包含或接触金属构件而造成接地，该电路应：
a.使电梯驱动主机立即停止运转；或
b.在第一次正常停止运转后，防止电梯驱动主机再启动。
恢复电梯运行只能通过手动复位。
是□ 否□
P□
注：1.项目编号及“检验项目及要求”中数字序号〔如1、1.1、（1）〕与《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSG T7001-2009）附件A《曳引与强制驱动电梯监督检验和定期检验内容、要求与方法》中的条文序号一致；
2.项目编号前部带“G”时，后面的数字序号为《电梯制造与安装安全规范》(GB7588-2003)条款号；
3.标有★的项目为根据有关规定，对于允许按照GB7588-1995及更早期标准生产的电梯，可以不检验、或者可以按照《电梯监督检验规程》（国质检锅[2002]1号）中的有关规定进行检验的项目；
4.检验概况项目的分项序号填写表述方式如例：第1项的第(3)分项填写为1.3。

第10页 共11页

附表1 曳引轮和滑轮防护装置检验记录表
曳引轮、滑轮及链轮的位置
针对下列危险设置的防护装置
a.人身伤害
b.钢丝绳因松驰
而脱离绳槽
c.异物进入绳
与绳槽之间
轿厢上
轿顶上
是□ 否□ 无□
是□ 否□ 无□
是□ 否□ 无□
轿底下
/
是□ 否□ 无□
是□ 否□ 无□
对重上
/
是□ 否□ 无□
是□ 否□ 无□
滑轮间内
/
是□ 否□ 无□
/
井道内
顶层空间
轿厢上方
是□ 否□ 无□
是□ 否□ 无□
/
轿厢侧向
/
是□ 否□ 无□
/
底坑与顶层空间之间
/
是□ 否□ 无□
是□ 否□ 无□ 1）
底坑
是□ 否□ 无□
是□ 否□ 无□
是□ 否□ 无□
限速器及其张紧轮
/
是□ 否□ 无□
是□ 否□ 无□ 1）
注：1.表明只在钢丝绳进入曳引轮或滑轮的方向为水平或水平线的上夹角不超过90°时，应设置防护装置

附表2 对磨损有质疑的悬挂钢丝绳和补偿钢丝绳直径测量记录表 单位(mm)
类别
序号
实测值1
实测值2
实测值3
实测值4
平均值
公称直径
允许值
悬
挂
钢
丝
绳
1

2

3

4

5

6

补
偿
钢
丝
绳
1

2

3

4

附表3 层门和轿门门锁锁紧元件啮合长度测量记录表
位置（层）
长度（mm）
位置（层）
长度（mm）
位置（层）
长度（mm）
轿门
长度（mm）

备注：
第11页 共11页

不合格项目补充说明
序号
情况说明

注：序号指本检验记录中的对应序号。
