灯 具 的 安 规 常 识
UL=(underwriter(aborigines lnc)美国保险商试验所，美国最具权威的，也是世界
上从事安全试验和鉴定的专业机构（不是一个组织，也不是一个人，它是美国保险业的一个试验室）
作用：1、 维护保险业自身的利益2、保护消费者基本权益。重点：防火、防电、防意外
CE :( EUROPEAN COMMUMITIES)
欧洲国家中，某些电器厂产品经过自身测试或委托其它组织测试符合电器供应
商，而对该电工产品做出担保的一种宣告
演变：1989年从玩具开始建立起一些指令，后来所有的电器也遵循公认标准指令，从而所得CE
欧盟15国：德国、英国、意大利、西班牙、比利时、荷兰、葡萄牙、希腊、奥地利、瑞典、爱尔兰、卢森堡、瑞士、挪威、冰岛、苏格兰
GS:德国莱茵TUV最著名的产品认证机构
GB:国际电工重点是IECEE建立的一套全球性互认制度，全球34个国家45个认证机构
VDE: 德国国家标准是GS的授权实验室之一；

一、 灯具的分类
1、 按 装饰环境不同为：室内灯和室外灯、环保及节能灯。
2、 按安装方式分为：（1）固定式灯具：吊灯、壁灯、吸顶灯、探照灯、导轨灯。（2）可移动式灯具：台灯、立灯。
3、 按防触电保护型式分：“0”类、“I”、“II”、“III”类
3.1 “0”类灯具（CLASS“0”）依靠基本绝缘作为防触电保护的灯具
3.2 “I”类灯具（CLASS“I”）灯具防触电保护不仅依靠基本绝缘，而且加带接地导线保护使易触及的导电部件城基本绝缘失效时不致带电。
3.2.1“I”类灯具可以有双重绝缘或加强绝缘的部件

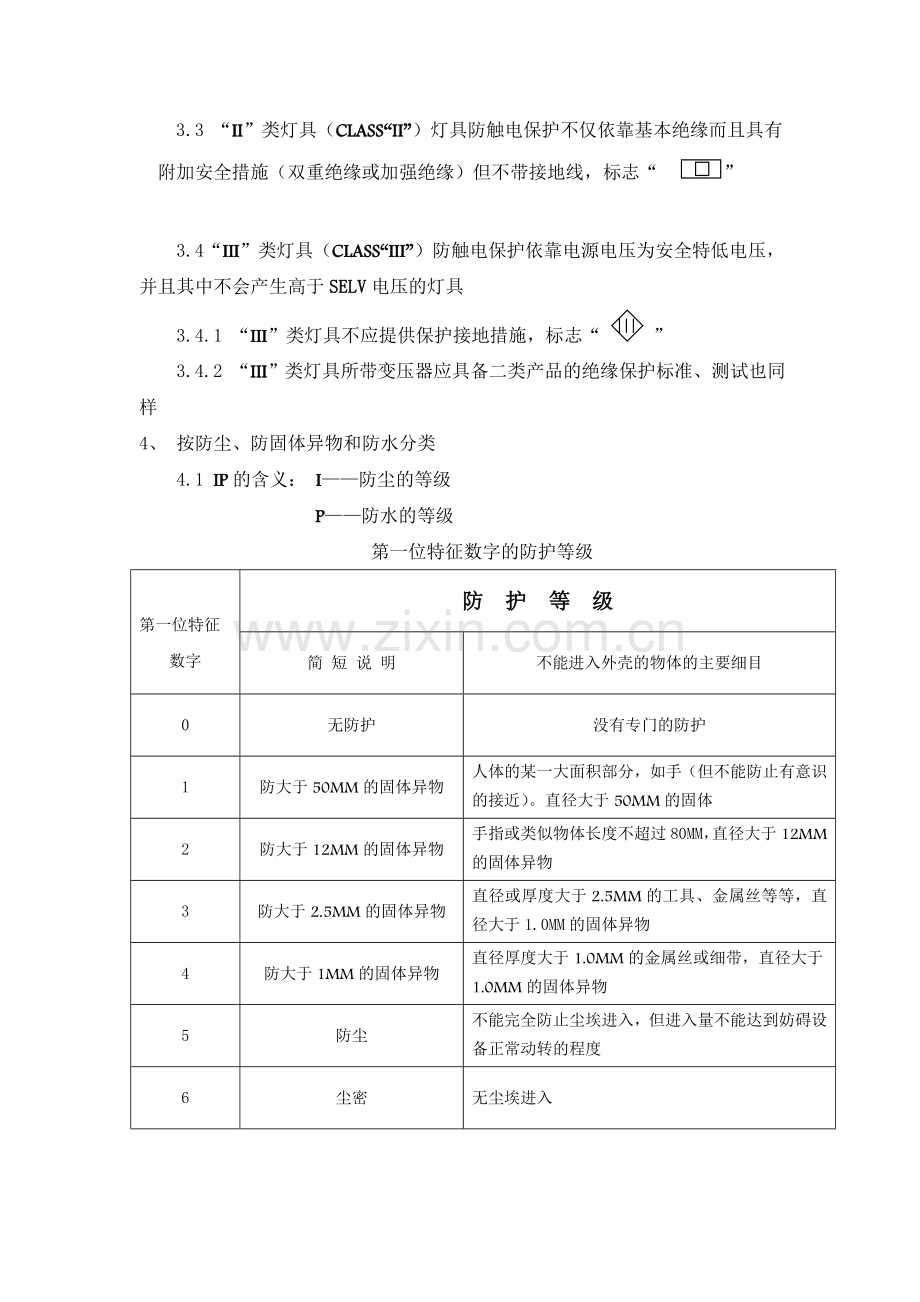

3.3 “II”类灯具（CLASS“II”）灯具防触电保护不仅依靠基本绝缘而且具有附加安全措施（双重绝缘或加强绝缘）但不带接地线，标志“ ”

3.4 “III”类灯具（ CLASS“III” ）防触电保护依靠电源电压为安全特低电压，并且其中不会产生高于SELV电压的灯具
3.4.1 “III”类灯具不应提供保护接地措施，标志“ ”
3.4.2 “III”类灯具所带变压器应具备二类产品的绝缘保护标准、测试也同样
4、 按防尘、防固体异物和防水分类
4.1 IP的含义： I——防尘的等级
P——防水的等级
第一位特征数字的防护等级

第一位特征
数字
防 护 等 级
简 短 说 明
不能进入外壳的物体的主要细目
0
无防护
没有专门的防护
1
防大于50MM的固体异物
人体的某一大面积部分，如手（但不能防止有意识的接近）。直径大于50MM的固体
2
防大于12MM的固体异物
手指或类似物体长度不超过80MM，直径大于12MM的固体异物
3
防大于2.5MM的固体异物
直径或厚度大于2.5MM的工具、金属丝等等，直径大于1.0MM的固体异物
4
防大于1MM的固体异物
直径厚度大于1.0MM的金属丝或细带，直径大于1.0MM的固体异物
5
防尘
不能完全防止尘埃进入，但进入量不能达到妨碍设备正常动转的程度
6
尘密
无尘埃进入

第二物征数字所代表的防护等级

第一位特征
数字
防 护 等 级
简 短 说 明
外壳提供的防护类型细目
0
无防护
没有专门的防护
1
防滴
滴水(垂直滴水)应无有害影响
2
15·防滴
当外壳从正常位置倾斜15·以内时垂直滴水应无有害影响
3
防淋
与垂直成60·范围以内的淋水应无有害影响
4
防溅
从任何方向朝外壳溅水应有害影响
5
防喷
用喷嘴以任何方向朝外壳喷水应无有害影响
6
防猛烈海浪
猛烈海浪或强烈喷水时,进入外壳水量不到有害程度
7
防浸水影响
以规定压力和时间浸入水中时，进入外壳的水量不致达到有害程度
8
防潜水影响
设备应适于按制造厂规定的条件下长期潜水（注：通常指水密型些类型设备也可允许水进入，但不应达到有害的程度）

注：1、IPX3 斜角60·淋水并加水压（关电自然冷却）
2、IPX4360·范围内喷水并加水压（正常使用当中亮灯）
3、IPX5IPX6 用水柱压力测试360·范围测试（在正常使用当中亮灯）
5、按灯具设计安装表面材料分类
5.1、根据灯具是否适合于在所有的情况下直接安装在普通可燃材料表面或主要打算如此；还是适合于安装在非可燃材料表面
5.2、适宜于直接安装在普通可燃物质表面的灯具，即表示此灯具在使用正常温度不超过90·C，被放产品的材质耐温不超过90·符号表

5.3、不适宜于直接安装在普通可燃材料表在面上的灯具（只适宜于安装
在非可燃材料上即表示此产品使用正常温度高于90·C）符号表示

5.4、当隔热材料可能盖住灯具时，灯具适宜于安装城普通材料表面上（内），符号表示
一、 灯具的结构
1、灯座
1.1灯座固定装置有足够机械强度。一般荧光灯灯座的扭力测试是15N或30N（1N=0.1KG）而螺口灯座或插口灯座安装应承受的扭距，历时1MIS
①、 E14和B15灯座1NM
②、 E26、E27和B22灯座2NM
1.2螺口灯座底部接火线、螺纹壳或旁侧弹片接零线
1.3灯头电线等电器相关的零件（包括绝缘配件）、B22、B15(卡口灯头)等灯头要加降落伞于灯座内，R7S灯座要加铝隔热片和耐热棉
1.4灯头开口要朝上安装E27、E14（螺旋灯头）、B22、B159（卡口灯头）等灯头要加降落伞于灯座内，R7S灯座要加铝隔热片和耐热棉
1.5电源接线端子应采取某一方法定位或防护，使得如果多股绞合导线接线后，若有线头从接线端子中脱出，带电部件与金属部件无接触的危险
1.6固定端子一定要加放绝缘片且加贴极性标，绝缘片比端子两端多出8MM,两侧多出4MM
1.7开关应安装以防转动，徒手不能移动其位置
二、 内部接线
1、内部接线应适当放置或保护，以防止被锐边、铆钉、螺钉及类似部件损坏，
被开关、连接件、升降装置、伸缩管和类似部件的活动部件损坏
2、内部接线不可以随调装置而有超过360·的旋转
3、一般灯具的电源线的直径不能小于0.75MM，而防尘防水的灯具不能小于1.0MM
4、欧规电源线不能打结的方式防滑或防拉，欧规用线扣、压线片防拉，拉力
测试；美规用打结方式，8字结，死结等方式防拉
5、定要用黄绿色线，地线下需加垫（内/外）菊花介子。
6、经过的金属开孔都必须加上胶套或垫圈
7、灯具可用H03VV或SPT-2的电源线、防尘或防水的灯具则须用H05RN-F的电源线
8、线一定要比零火线长，原则是电线在受到拉力时接地线是最后脱落的。
三、 爬电离的电气间隔
1、爬电距离：沿着绝缘物表面而测得的两传电部件之间或电部件与电器边界之间的最短距离，两表面距离≥6MM。
2、电器间隔：通过空气两侧得两个带电部件或传电部件与电器边界最短距离为≥1MM。
四、 灯具的测试
1、高压测试

测试电压
电流
时间
CLASS I
2U+1000
0.5mA
I S
CLASS II
4U+2750
0.5mA
I S
CLASS III
500
0.5mA
I S
UL
1500
0.5mA
I S
2、点亮测试
灯具需要点亮8H后不会有任何退化现象。
3、接地测试
测试目的:保证灯体有完整的接地导通，当灯体在漏电的情况下，漏电电流能与接地线形成通路，当人体接触到灯体时不会有电流通过人体从而造成触电危险。
要求：对于所有有接地的灯具都须进行接地测试，
测试电流为10A,电阻值为小于0.5欧，时间为1min
测试电流为25A，电阻值小于0.1欧，时间为1min
4、 温升测试
4.1 一般针对封闭式灯具，在点亮过程中灯具电线、所贴标签是否能承受随温度的升高而老化，避免火灾。
4.2 一般要测试接线端子、电线、灯头出线、标示纸等等。
4.3 将灯进行240H温升测试，连续点灯24H后停电3H并反复10次测试，测试环境温度要求25·C±5·C。
5、吊重测试
灯体较重的吊灯一定要作吊重测试，UL规格为灯体的6倍重量吊48H，欧规为灯体的4倍重吊1H，灯具不可以发生变形、松脱现象。
6、斜度测试：一般对台灯和落地灯
6.1 UL规格：8度（台为灯、落地灯灯头向下，摇臂灯）
12度（落地灯灯头向上）
6.2 欧规： 6度（一般要求）
15度（摇臂，夹桥可活动的灯）
7、落地测试
灯具依包装需要做测试，一般依450mm高度，做一角三棱六面测试。
UL 规灯具的落地测试要求
产品的重量（KGS）
测试高度（英寸/厘米）
0～0.95KGS
30＂(76CM)
9.6～18.6KGS
24＂(61CM)
18.9～27.7KGS
18＂(45.7CM)
27.8～45.3KGS
12＂(30.5CM)
45.4～68.1KGS
8＂(20.3CM)
欧规灯具的测试要求
产品的重量（KGS）
测试高度（英寸/厘米）
0～10KGS
100CM
10～25KGS
75CM
五、 灯体的标志以及规定
1、换灯泡时要看的标记应在灯具个表面看得到，或者换灯泡时要拆下的罩盖或随灯泡一起拆下的罩盖反面看得到。如灯泡瓦特标。
2、安装时要看的标记应在灯具外面看得到，或在安装期间要拆下的罩盖或部件的反面看得到 ，如灯体、标接线端子的极性标。
3、安装完成后要看的标记应在灯具装配好并按正常使用而且灯泡在位时看得到，如IP等级标、被照物距离标。
4、图形符号的高度不小于5mm，II类、III类和F标记的高度可以减到3mm。分开显示、一起显示或作为符号的部分字母和数字的高度应不小于2mm.
5、瓦特标应标出最大额定功率和灯泡的数量：“n x MAX……W” n为灯座的数量。
6、带有玻璃保护屏的灯具应有替换所有碎裂保护屏符号……
7、标签测试：检验标签耐久性，用水布轻擦15次，干后再用汽油布或洒精布轻擦15次，标签字体不脱落、材质不卷曲。
六、 线材种类：
1、 美规线材种类分为：SPII(W)、SPT2(W)、SPT3、SVT、SJTW、SJV、SJTO、HPHXT。
(1) SPT-W 105D E156549 VW1 18AWG/2C
①S表示:UL规范线。
②P表示:平行抽出。
③T表示:PVC被露。
④1表示:负载等级(1/64、2/64、3/64)。
⑤105D表示：线材的最高温度（105·C）。
⑥E156549表示：线材认证编号。
⑦VW1表示：垂直燃烧测试。
⑧18AWG表示：18表示导体横截面积＝（直径/2）II×股数，A表示美国，W表示线材，G表示线规认证。
⑨2C表示：两芯。
（2） SJTOO:S表示UL规范线，J表示被露（JACKET），T表示PVC（聚氯已烯），O表示线芯耐油，O表示外被耐油。
（3） HPV:H表示耐高温线，P表示平行抽出，V表示绝缘胶。
（4） UL线有字为正极。
（5） 美规：灯头：E12、E26等，中间舌片为正极，旁边为负极。
（6） 电线：用有UL认证的黑白线或透明线，外露线径要求为18AWG(约0.75mm),内部线线径要大于或等于20AWG(约0.5mm),黑色为正极，白色为了加强负极，透明线时：光滑、有字为正极，刮手、无字为负极。
（7） 插头：小的一片为正极，大的一片为负极。
2、 欧规线材种类：H03VVH2-F H05VV-F H03RR-F H05RN-F H07RT-F。
（1）H03VVH2-F0…75mm:H表示欧规标记，03表示耐压值（分03/05/07三等），V表示芯线耐压，V表示外被耐压，H2表示扁平线材（无H2圆线），F表示可弯曲线材，0.75mm表示导体横截面积。
（2） 欧规：灯头：E14、E27等，中间舌片为正极，两旁为负极。
（3） 电线：以有VDE认证的兰、棕线为主，也常用透明线等。棕色线为正极，兰色线为负极，电源线（主线和插头线）要求0.75mm以上。
（4） 插头：欧规一般采用圆插，台灯双圆插柱直径为4mm,地灯双圆插直径为4.8mm。台灯：开关到出线孔距为30－40cm,地灯开关到出线孔距为40-60cm.
七、 地线
1、 对设计为I灯具（带地线的），地线用黄绿线或裸铜，必须被可靠
安装在金属部件上，确保在灯体上任何一处出现漏电时，电流都被地
线导出。
2、地线固定时必须上下加弹簧介子：对喷漆表面须先进行除漆处理方可上地线。
3、地线同主线一起引出时，在任何角度都比主线长（一般2-3cm）；原则上要求每只灯都进行接地测试，但电镀表面可适当放松，喷漆件必须全检。
八、 其他
1、固定式灯具：不能轻易地从一处移到另一处的灯具，因为固定以致于这种灯具只能借助于工具才能拆卸，或因为用于不易接触到的地方。
2、可移动式灯具：灯具正常使用时，连接电源后能移从一处移到另一处的灯具。
3、基本绝缘：加在带电部件上提供基本的防触电保护的绝缘。
4、附加绝缘：附加在基本绝缘上独立的绝缘，为了在基本绝缘失效时提供防触电保护。
5、加强绝缘：加在带电部件上的一种单一绝缘系统。它提供相当于双重绝缘的防触电保护等级。
6、双重绝缘：由基本绝缘和附加绝缘组成的绝缘。
7、I类灯具：灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及的导电部件连接到设施的固定线路中的保护接地导体上，使易触及的导电部件在万一基本绝缘失效时不致带电。
8、II 类灯具：防触电保护不仅依靠基本绝缘，而且具有附加安全措施，例如双重绝缘或加强绝缘，但没有保护接地的措施或依赖安装条件。
9、III类灯具：防触电保护依靠电源电压为安全特低电压，并且不会产生高于安全电压的灯具。
说明：
A、I类灯具可以有双重绝缘或加强绝缘的部件。
B、II类灯具内部可以有依靠在安全特低电压下工作
C、III类灯具不应提供保护接地措施。
D、安全特低电压指交流电压有效值不超过50V，直流电压值未定。
10、变压器：
A、变压器的分类：电子变压器和电感变压器。
B、电子变压同电感变压的区分：
电子变压器：内置电感线圈较小，通过其它电子原件形成电磁感应进行变压，变压后频率发生变化。
电感变压器：相对电子变压体形较大，硅钢铁芯，将一种电压的交流电转换成同一频率的另一种电压的交流电，频率不发生变化。
C、变压器进出线使用要求：输入线：W/输入电压；输出线：W/输出电压。
D、单线接线原则：接线点离最近处；接线点必须锁死且不能点胶；主体线必须确保线径够大；接线点不能地线接通。
11、标签：不同的规格，不同的客人有不同的要求，但灯头标都必须贴上。
注：
A、灯头标必须贴在灯头上附近，在客人更换灯泡时能看到；
B、底座标（灯体标）必须贴在吸顶盘上或盘里、底盘里、底座里，如贴不下可以考虑贴到易于看到的地方，台灯，地灯贴在底部绒布上。
C、标贴不能手写，字体不能轻易脱落；
D、凡带变压器的灯具灯体标必须注明输入和输出的电压。
12、、（1）防拉降落伞作用：防拉、增加爬电距离；
（2）不防拉降落伞作用：增加爬电距离；
（3）压线夹作用：防拉、固定电线；
（4）八字扣作用：防拉；
（5）接线盒作用：增加爬电距离，防拉（个别），安全性等。
（6）菊花介子又滑丝，防滑作用，拧紧时使各齿划入表体内，使螺母不
易打滑松动。
