主厂房上部结构脚手架工程.doc

上传人:pc****0 文档编号:7447390 上传时间:2025-01-05 格式:DOC 页数:20 大小:1.09MB 下载积分:10 金币
下载 相关 举报

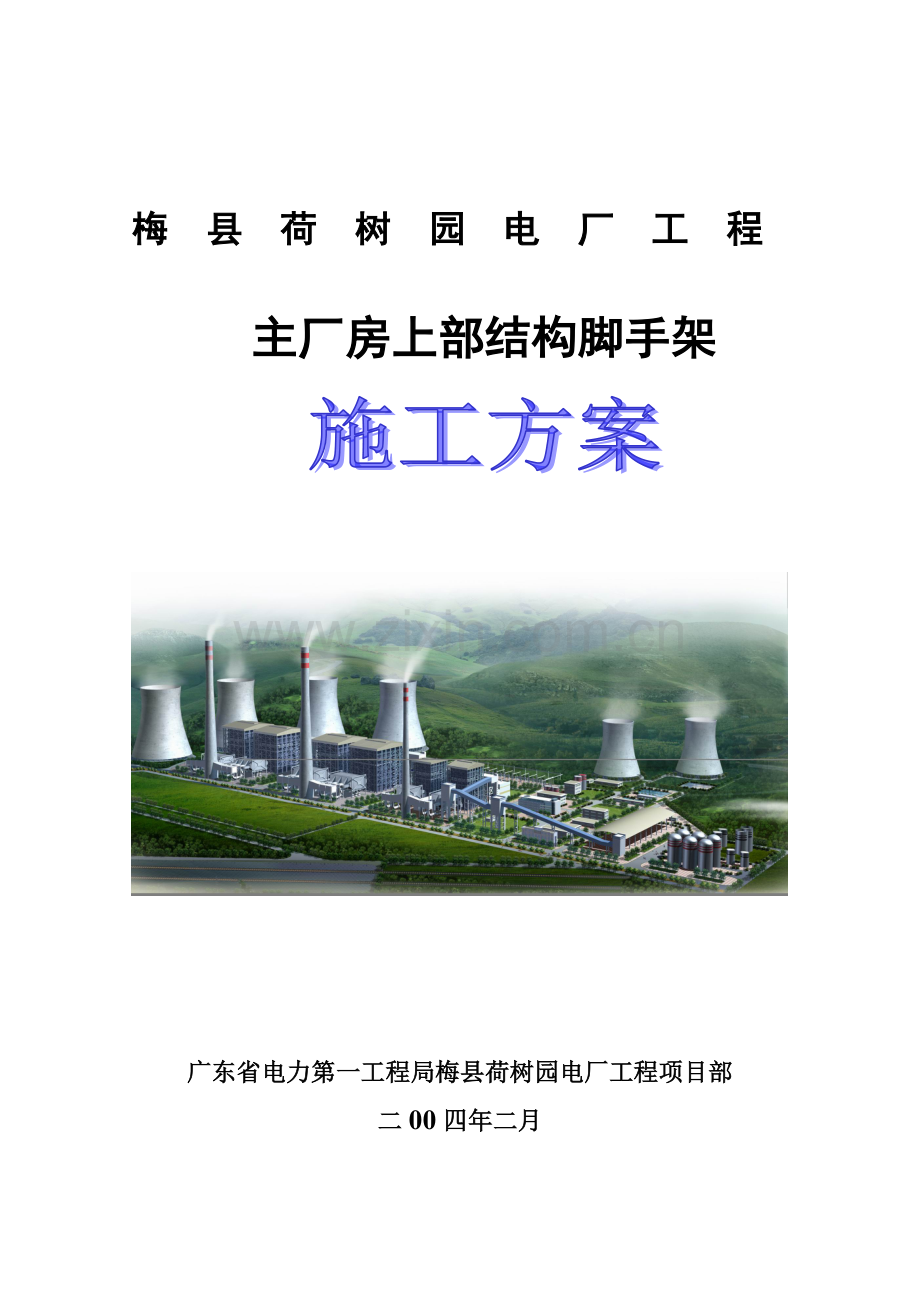

主厂房上部结构脚手架工程.doc_第1页
第1页 / 共20页
主厂房上部结构脚手架工程.doc_第2页
第2页 / 共20页


点击查看更多>>
资源描述
梅 县 荷 树 园 电 厂 工 程 主厂房上部结构脚手架 广东省电力第一工程局梅县荷树园电厂工程项目部 二00四年二月 荷树园电厂工程项目部 土建分部第一作业公司 施 工 方 案 设 计 会 签 单 梅县荷树园电厂工程 主厂房上部结构脚手架施工方案 意 见 栏 (接附页) 会 签 工程部 安质部 物资部 有关单位 总 工 意 见 A REV 版次 签名 日期 签名 日期 签名 日期 MODI 变 更 STATUS 状 态 AUTH 编 写 CHKD BY 审 核 APPD BY 批 准 文件号 DOCUMENT NO. 附页: 施 工 方 案 设 计 会 签 单 梅县荷树园电厂工程 主厂房上部结构脚手架施工方案 意 见 栏 目 录 封面…………………………………….……………..………..1 目录…………………………………………..…………………4 一、 设计依据及构造要求…………………….………………….…5 二、 使用材料要求 ………………………………………………...5 三、 排架简介 ………………………………………………………..6 四、 排架搭设及使用要求…………………………………………..7 1、地基处理………………………………………………….…………7 2、搭设顺序…………………………………………………………….7 3、搭设要求……………………………………………….……7 4、搭设中注意事项…………………………………………………...8 5、排架使用要求……………………….……………………………..8 6、拆除排架的要求……………………….…………………………..9 五、楼梯搭设……………………………………………………9 六、排架计算………………………………………………….10 七、主要危险点及其控制措施………………………………15 主厂房上部结构脚手架施工方案 一、设计依据及构造要求 1、 本计算根据《建筑施工脚手架实用手册》和《建筑施工扣件式钢管脚手架安全技术规范》进行编写。 2、 施工荷重不能超过设计荷载。 二、使用材料要求 1、钢管宜采用力学性能适中的Q235A(3号)钢,其力学性能应符合国家现行标准《碳素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时,应有材质检验合格证。 2、钢管选用外径48mm,壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6m,小横杆长度2m。 3、扣件采用机械性能不低于KTH330-08的可锻铸铁制造,铸件不得有裂纹、气孔,不宜有缩松、砂眼、浇冒口残余披缝,毛刺、氧化皮等。 4、扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于5mm。 5、扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm。 6、扣件表面要进行防锈处理。 7、脚手板应采用冲压钢脚手板和竹串片脚手板,其重量不宜大于30kg。冲压钢脚手板材质应符合国家现行标准《碳素结构钢》(GB700—89)中Q235A的规定。 8、钢管及扣件使用标准:钢管弯曲、压扁、有裂纹或严重锈蚀;扣件有脆裂、变形、滑扣的禁止使用。 9、外排架钢管采用暗红色,剪刀撑和栏杆采用红白相间色。 三、排架简介 A列、BC排、固定端、扩建端外排架均按1500(横距)×1570(纵距)-1800㎜(步距)搭设。排架外面挂绿网(规格为1800×6000mm),(见附图一和四)。主厂房排架为施工或装修用排架,施工(装修)操作层为一层,操作层走道铺竹串片脚手板,横铺,用#12 mm铁丝与纵向水平杆固定,材料准备两层,交替上升。 主厂房脚手架根据施工顺序依次进行,#1机A排、BC排排架先施工,固定端、扩建端和#2号机ABC排后施工。为了保证#1机A排、BC排排架的整齐美观,与固定端、扩建端、#2号机ABC排连接处纵向水平杆齐头、接头在同一处,需按搭设要求的第9小条进行处理。 1、A排外脚手架(▽-0.4~▽30. 70m)作为装修排架和结构施工中的作业走道。A排内脚手架(▽8.97~▽30. 70m)支撑在▽8.97m层楼板上,作为结构施工排架。内外排架要互相连接。利用A排▽4.97m 层2~3轴做承重平台,与内排架相连接,孔洞处底托架在100×100方钢上。 2、B排2~9轴(▽-1.5m~▽8.97m)外脚手架作为▽8.97m飘出的梁板承重支撑排架,梁板砼达到规范要求时拆除。 ▽8.97m~▽42.50m的排架支撑在B排▽8.97m飘出的梁板上,作为结构施工排架。 3、C排6~9轴(▽-1.5m~▽8.97m)外脚手架作为▽8.97m飘出的梁板承重支撑, 2~5轴作为施工用的作业走道,高到▽8.97m,梁板砼达到规范要求强度时拆除。C排2~5轴(▽8.97~▽42.55m)进行悬挑,6~9轴支撑在13.97m飘出的梁板上作为装修排架和结构施工中的作业走道。 4、C排 1~2轴(▽-1.5m~▽47.70m)的排架到15米和30米高时要进行卸载处理。 5、B排 1~2轴(▽-1.5m~▽47.70m)排架因80t塔吊影响,只能按1000(横距)×1570(纵距)-1800㎜(步距)搭设。 6、BC排1轴外排架(▽-1.5m~▽33.77m)作为▽34.97m飘出的梁板承重支撑,以上的排架(▽34.97~▽47.70m)进行悬挑。 7、固定端内排架支撑在▽8.97m层楼板上。外排架到顶,注意避开塔吊的位置。 四、 排架搭设及使用要求 1、地基处理 排架地基的砂层必须采用振动棒对砂层冲水振实,地基承载力要求≥18t/m2,场地必须修理平整,面层用C20砼浇筑200m厚,并做一排水沟,排架立杆底座采用可调底座或150×150×8的铁垫片(见附图二)。排架支撑在楼板上,用底座放在楼板上进行搭设。 2、搭设顺序 测量放样→摆放扫地杆(大横杆)→立杆→并与扫地杆扣紧→装扫地小横杆并与立杆或大横杆扣紧→安装第一步大横杆并与各立杆相扣紧→安装第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆(一层排架)→连墙加固杆(排架上升)→第三步,第四步大横杆,小横杆→加设剪刀撑→铺脚手板→挂绿网。 3、搭设要求 1)、立杆与立杆连接一律采用一字扣连接,不准采用搭接,垂直偏差不大于架高的1/600,且全高偏差不大于50㎜,相邻立杆的接头应错开布置在不同的步距内,接头错开距离大于500mm,且与主节点距离≦600mm。 2)、横杆接头应错开,接头错开距离大于500mm,且与主节点距离≦500mm。同一排大横杆的水平偏差不大于50㎜。 3)、剪刀撑,从脚手架两端和转角处起每7—9根立杆设一道,且每片不少于三道,剪刀撑应由底至顶连续设置,在相邻两排剪刀撑之间,每隔10m加设一道长剪刀撑连接。剪刀撑的斜杆两端用旋转扣件与脚手架的横杆扣紧外,在其中间应增加2—4个扣结点,剪刀撑水平夹角为54度。 4)、掉在水平安全网上的施工垃圾要每天清理一次。 5)、施工层设1.2m高的防护栏杆。 6)、施工每层设180-200㎜高挡脚板。 7)排架采用刚性连墙件与建筑物可靠连接。连墙件两步三跨设置,材料用钢管固定在建筑物砼梁或砼柱上。(见附图三) 8)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。模向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。 9)不同部位排架连接处理,每层增加两条6米水平杆与两边水平杆搭接,等距设置3个旋转扣件固定,并增设斜杆。 4、搭设中注意事项 1)、严格按施工方案执行搭设。 2)、注意杆件的搭设顺序。 3)、有变形的杆件和不合格的扣件(有裂缝、扣紧等)不能使用。 4)、排架必须设置足够的临时连柱梁杆或支顶,以确保排架整体的稳定性和搭设过程的安全。 5)、搭设工人必须正确佩、挂安全带。 6)、没有完成的脚手架,在每日收工时,一定要采取加固措施,确保架子稳定,以免发生意外。 5、排架使用要求 1)、严格控制荷载,按设计荷载受荷,严禁在排架上堆放材料和杂物。结构使用完后作为装修排架,严禁上下层同时作业。 2)、排架搭设完毕后,经检查验收合格后并挂牌才能使用。 3)、严禁私自拆除排架的统一构件,必须拆除时应得设计人员同意。 4)、大风、暴雨后,应对排架进行重新检查,长期不用的排架在恢复使用前应进行检查,合格后才能使用。 6、拆除排架的要求 1)、拆除工人必须正确佩、挂安全带。 2)、拆除前应通知专职安全员,并设置安全警戒线。 3)、拆除程序与搭设程序相反,必须由上而下进行,严禁上下作业。 4)、连墙件必须随脚手架逐层拆除,分段拆除高差不应大于2步。 5)、每柱仅剩一块走道板时将走道板移至下一步去,人站在这块脚手板上去拆除各杆件。 6)、斜撑随立杆拆除而卸下。 7)、拆下的钢管应传递下来或逐层集中吊走,不得往下丢,拆除下来的扣件应集中放在工具袋内,装满后吊送下来,不得往下丢。 8)、扣件螺丝应用扳手松开,不得用锤子打开。 9)、拆除作业不得少于三人,上面二人,下面一人负责指挥,检料,分料,兼管安全监护。 10)排架拆除必须进行技术交底工作,并做好交底记录。 五、楼梯搭设 A排楼梯设在A排外2轴位置,楼梯为钢梯,放双梯,并排连在一起,用铁丝绑紧,排架单独搭设,步距为1800mm。楼梯平台2000×2200mm,用钢脚手板,下铺木板,楼梯口设3~5m长封闭通道。BC排楼梯放在C排1轴位置。 五、 排架计算 1、A排外脚手架计算: ω---0.188 k1———高度调整系数0.833 GD---双排脚手架的立柱,纵、横向水平杆及扣件重 l---脚手架的柱距(跨距)m h---脚手架的步距m g---钢管单位长度自重(kN/m) g1---一个直角扣件自重(kN) g2---一个对接扣件自重(kN) g3---1个旋转扣件自重(kN) Hb------剪刀撑的竖向尺寸(m)为9m Lb------剪刀撑的横向尺寸(m)为8m a----剪刀撑斜杆的倾角为53.99 GD={[2( h+l)+2.2]g +2[2g1+(l+h)g2/6.5 ]+2.5gl }/h ={[2×(1.8+1.57)+2.2]×0.0384+2×[2×0.0135+(1.57+1.8) ×0.0185/6.5+2.5×1.57×0.0384]}/1.8 =[0.3433+2(0.027+0.0096)+0.15]/1.8 =0.3151kN/m GB =(2 Hb*g/cosα+2 Hb * g2 / 6.5cosα+6 g3) *l/( Hb*Lb) =[2×9×0.0384÷0.66+2×9×0.0185÷(6.5×0.0384)+6×0.0145] ×1.57÷(9×8) =0.0538kN/m gk= (GD +GB )/2 =(0.3151+0.0538)/2=0.1845kN/m NGK=Hd* gk+ =32×0.1845=5.90 kN 可变荷载: 竹串片脚手板0.27 kN/m2(两层) NQ1K=(6×0.27) ×1.57×2]/2=2.544 kN 木挡板0.074kN/m(每层) 安全立网0.01 kN/m2 NQ2K=[(0.01×1.57×32)+(0.074×1.57×18)]/2=1.27 kN 施工均布活荷载标准值按结构脚手架3.0 kN/m2(一层) NQ3K=0.5(1.5+0.3) ×1.57×3.0=4.25 kN 排架立杆稳定性验算: N/(ωA)≤fc N=1.2 NGK /k1 +1.4(NQ1K+NQ2K+NQ3K) =1.2×5.90/0.833+1.4(2.544+1.27+4.25)=19.78 kN N/ωA =(17.42×1000)/(0.188×4.89×100)=189.43﹤f=205(N/mm2) 内排架同外排架,因支撑在8.97m上,比外排架低,不用计算。 内外排架要互相连接。 2、B排2~9轴(▽-1.5~▽8.97m)外脚手架, C排6~9轴(▽-1.5m~▽8.97m)外脚手架, 2~5轴(▽-1.5~▽13.97m)外脚手架和C排6~9轴(▽13.97m~▽42.50m) 均比A排外脚手架低,所以不用计算。 C排2~5轴(▽8.97m~▽42.55m)进行悬挑,高33.58m 立杆稳定计算: GD=0.3151kN/m GB =0.0538kN/m ω---0.216 k1———高度调整系数0.831 gk= (GD +GB )/2 =0.1845kN/m NGK=Hd* gk =33.58×0.1845=6.2 kN 竹串片脚手板0.27 kN/m2(两层) NQ1K=0.848 kN 木挡板0.074kN/m(每层) 安全立网0.01 kN/m2 NQ2K=[(0.01×1.57×33.58)+(0.074×1.57×19)]/2=1.367kN 施工均布活荷载标准值装修排架2.5 kN/m2 NQ3K=0.5(1.5+0.3) ×1.57×2.5=3.53 kN N=1.2 NGK +1.4(NQ1K+NQ2K+NQ3K) =1.2×6.2+1.4(0.848+1.367+3.53)=15.48 kN N/(ωA)≤fc N=1.2 NGK /k1 +1.4(NQ1K+NQ2K+NQ3K) =1.2×6.2/0.831+1.4(0.848+1.367+3.53)=17.00 kN N/ωA =(17.42×1000)/(0.216×4.89×100)=164.9﹤f=205(N/mm2) 立杆稳定满足要求. 悬挑计算: N=1.2 NGK +1.4(NQ1K+NQ2K+NQ3K) =1.2×6.2+1.4(0.848+1.367+3.53)=15.48 kN 可调底座按:0.08 kN F=15.56 kN 横杆用22工字钢,按最不利荷载计算: M=Fl=15.56×2+15.56×0.5=38.9 kN.m=38900000N.mm 22工字钢自重M=0.558 kN.m 合计39458000 W=237000mm fm=M/W=39458000/237000=166.5≤205 满足要求。 22工字钢用三道20圆钢锚固在砼梁和BH钢梁楼板内方式固定。 圆钢抗拉: ó=F/A=16118/314=51.3≤215,满足要求。 3、 BC排1轴外排架(▽-1.5m~▽33.77m)高度为35.27m。▽33.77m以上进行悬挑。 GD={[2( h+l)+2.2]g +2[2g1+(l+h)g2/6.5 ]+2.5gl }/h ={[2×(1.8+1.57)+2.2]×0.0384+2×[2×0.0135+(1.57+1.8) ×0.0185/6.5+2.5×1.57×0.0384]}/1.8 =[0.3433+2(0.027+0.0096)+0.15]/1.8 =0.3151kN/m GB =(2 Hb*g/cosα+2 Hb * g2 / 6.5cosα+6 g3) *l/( Hb*Lb) =[2×9×0.0384÷0.66+2×9×0.0185÷(6.5×0.0384)+6×0.0145] ×1.57÷(9×8) =0.0538kN/m GD=0.3151kN/m GB =0.0538kN/m gk= (GD +GB )/2 =0.1845kN/m NGK=Hd* gk+ =35.27×0.1845=6.51 kN 可变荷载: 竹串片脚手板0.27 kN/m2(两层) NQ1K=(2×0.27) ×1.57×2]/2=0.848 kN 木挡板0.074kN/m(每层) 安全立网0.01 kN/m2 NQ2K=[(0.01×1.57×35.27)+(0.074×1.57×20)]/2=1.439 kN 施工均布活荷载标准值按结构脚手架3.0 kN/m2(一层) NQ3K=0.5(1.5+0.3) ×1.57×3.0=4.25 kN 立杆稳定计算: ω---0.188 k1———高度调整系数0.825 N/(ωA)≤fc N=1.2 NGK /k1 +1.4(NQ1K+NQ2K+NQ3K) =1.2×6.51/0.825+1.4(0.848+1.439+4.25)=18.62 kN N/ωA =(17.42×1000)/(0.188×4.89×100)=202.55﹤f=205(N/mm2) ▽33.77m以上悬挑排架计算,高14m。 NGK=Hd* gk =14×0.1845=2.583 kN 竹串片脚手板0.27 kN/m2(两层) NQ1K=0.848 kN 木挡板0.074kN/m(每层) 安全立网0.01 kN/m2 NQ2K=[(0.01×1.57×14)+(0.074×1.57×8)]/2=0.575kN 施工均布活荷载标准值装修排架2.5 kN/m2 NQ3K=0.5(1.5+0.3) ×1.57×2.5=3.53 kN N=1.2 NGK +1.4(NQ1K+NQ2K+NQ3K) =1.2×2.583+1.4(0.848+0.575+3.53)=10.03 kN 可调底座按:0.3 kN F=10.33 kN 横杆用16工字钢,按最不利荷载计算: M=Fl=10.33×2+10.33×0.5=25.83 kN.m=25830000N.mm 16工字钢自重M=0.205 kN.m 合计26035000 W=141000mm fm=M/W=10330000/72700=184.6≤205 16工字钢用三道18圆钢锚在砼楼板固定。 4、C排 1~2轴(▽-1.5m~▽47.70m)的排架到30米高时要进行卸载。 30米以上受力计算: NGK=Hd* gk =19.2×0.1845=3.54 kN 竹串片脚手板0.27 kN/m2(两层) NQ1K=0.848 kN 木挡板0.074kN/m(每层) 安全立网0.01 kN/m2 NQ2K=[(0.01×1.57×19.2)+(0.074×1.57×11)]/2=0.790 kN 施工均布活荷载标准值只按作业走道考虑1.0 kN/m2 NQ3K=0.5(1.5+0.3) ×1.57×1.0=1.41 kN N=1.2 NGK /k1 +1.4(NQ1K+NQ2K+NQ3K) =1.2×0.848/0.87+1.4(0.848+0.790+1.41)=5.3 kN 用Ф16的圆钢作拉索:设计容许拉力为: N设 =24.5 kN ≥2 N=10.6 kN 符合要求。 5、B排 1~2轴(▽-1.5m~▽47.70m)排架因80t塔吊影响,只能按1000(横距)×1500(纵距)-1800㎜(步距)搭设。ω---0.223 k1———高度调整系数0.755 GD=0.3151kN/m GB =0.0538kN/m gk= (GD +GB )/2 =(0.3151+0.0538)/2=0.1845kN/m NGK=Hd* gk =49.2×0.1845=9.08 kN 可变荷载: 竹串片脚手板0.27 kN/m2(两层) NQ1K=(2×0.27) ×1.57×1]/2=0.424 kN 木挡板0.074kN/m(每层) 安全立网0.01 kN/m2 NQ2K=[(0.01×1.57×49.2)+(0.074×1.57×28)]/2=2.01 kN 施工均布活荷载标准值按施工作业走道1.0 kN/m2(一层) NQ3K=0.5(1.5+0.3) ×1.57×1.0=1.41 kN 立杆稳定计算: N/(ωA)≤fc N=1.2 NGK /k1 +1.4(NQ1K+NQ2K+NQ3K) =1.2×9.08/0.755+1.4(0.424+2.01+1.41)=19.81 kN N/ωA =(19.81×1000)/( 0.223×4.89×100)=181.7﹤f=205(N/mm2) 立杆稳定满足要求。 六、 主要危险点及其控制措施 辨识表格 序号 作业项目 危害因素 可导致事故 控制措施 责任人(或部门) 1 地基处理 振动不实 地基下沉 排架下沉 严格按规范回填 安质部 下雨 设排水明沟 施工员 2 排架搭设拆除 高空坠落 伤亡 挂好安全带,专人旁站监督 班组长 按方案施工,及时设绿网、平网 未及时设排架拉杆件,且未设抛撑 排架倒塌 专员旁站监督按方案施工 班组长 3 违章操作 人为 各种事故 提前进行安全教育 安全主任 4 排架使用 超载 排架倒塌 挂设计荷载标识牌 安质部 走道排的不严 落物伤人 停工整改 安全员 5 检查维修不及时 未知隐患 造成事故 派负责任有经验工人专人检查,并做检查纪录 安全员 附图四:外排架横向示意图 附图五:主厂房脚手架平面布置图 20
