不锈钢断水自控电热蒸馏水器YN-ZD说明.doc

YN-ZD-Z型

不锈钢断水自控电热蒸馏水器

一、适用范围
本产品使用自来水，以电加热方式产生蒸汽冷凝制取蒸馏水，供医疗卫生、科研及电镀行业等单位实验室使用。
二、主要参数
规格
蒸馏水产量（L/h）
功率（Kw）
电源电压（V）
蒸馏水：冷却水
配置电热管（Kw）
5L/h
5
4.5
交流220
1：8.5
4.5一支
10L/h
10
7.5
交流380
1：8.5
2.5三支
20L/h
20
13.5
交流380
1：8.5
4.5三支
三、结构特点
本仪器主要由冷凝器、蒸发锅、电热管和控制部分组成。主体材料均采用不锈钢薄板与不锈钢无缝管制成，外形美观。电加热部分采用浸入式电热管，热效率高。
1．冷凝器部分：加热后的水蒸气通过此装置，冷热交换方式可以制取蒸馏水，亦可拆卸。
2．蒸发锅部分：锅内水源超过溢水器出水口，即自动从溢水器上的出水管溢出。蒸发锅采用拆卸式，便于洗刷锅内水垢。蒸发锅底部有放水阀，便于随时放水或更换存水。
3．电热管部分：本部分采用浸入式电热管，它安装于蒸发锅底部加热自来水从而得到蒸汽。
4. 控制部分：电热管加热与否，是由电器控制部分实现的。电器控制部分由大功率继电器、温度热敏开关等组成的。
四、安装要求

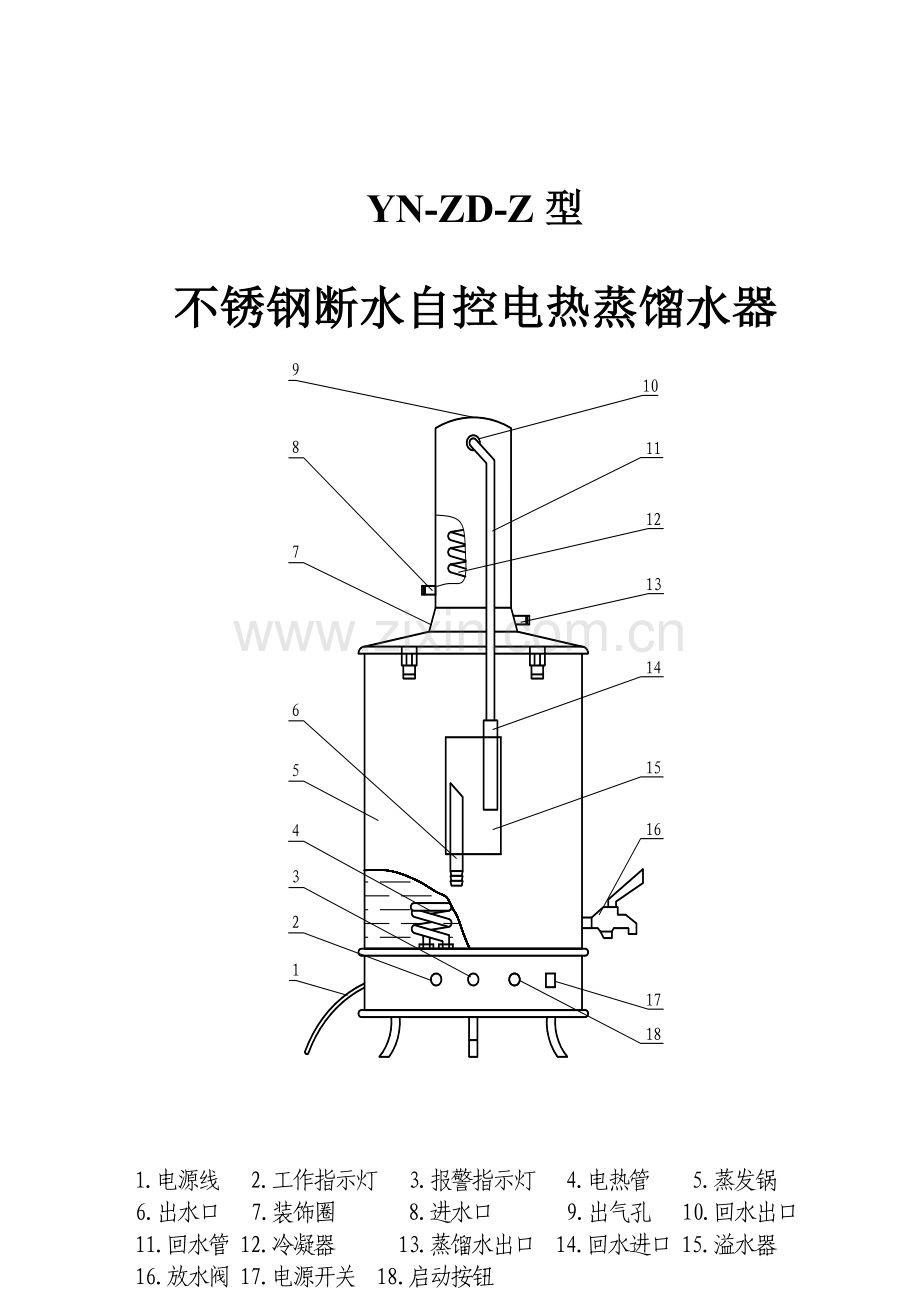

用户开箱后，应先仔细阅读产品使用说明书，并按图示安装，本产品需固定安装使用，同时注意以下要求：
1．电源：用户根据产品铭牌所示参数，按接线图要求连接电源，电源电路应有可靠接地线，并必须安装熔断器(5升、10升容量25A；10升容量15A)，保证使用安全。接线插头与插座应由用户根据电流配置或直接接于空气开关上。其中10升、20升产品电源线上带有标记的一根接线必须连接准确，否则将烧毁继电器。保护接地应另行配线加以连接，确保安全使用。
2．水源：本产品进水用φ10软管与蒸馏水器快卸接头连接。如用户供水管为1/2龙头时，可在进水软管另一端用生料带缠绕几圈插入1/2龙头内孔即可。蒸馏水出口请用白色胶管连接，将所产蒸馏水引入容器内（详见结构示意图）。
五、使用方法
1. 为查阅随机文件标记。
2.在电源与水源均已安装就序后即可使用。
3.先将放水阀关闭，开启水源阀，使自来水从进水接头经冷凝器，再从回水管注入蒸发锅内，直至水升到溢水器中间处，即关闭水源。
4.接通电源，按一下启动键开始加热后，当蒸发锅内水沸腾产生蒸汽，同时冷凝器上部出气小孔有少量蒸汽喷出时，重新打开进水阀，配合观察溢水器水位，调节水源开关流量至高低水位指示中间位置为止。此时有冷却水从溢水器排出，当蒸发锅内开始沸腾后，为了保证生产蒸馏水量，必须保证冷却水的供应（冷却水是蒸馏水产量的8倍左右，只有一部分从溢水器补充到蒸发锅内，大部分从溢水器的出口排掉）。由于产品具有断水防干烧断电控制，并有声光报警功能，既满足了用户的使用要求，又增强了安全性能。
5.蒸馏水出口用白胶管导入容器收集即可。
六、注意事项
1.制备蒸馏水所用的自来水应符合《生活饮用水卫生标准》要求。
2.在蒸发锅未注水或溢水器未排出溢水时，切勿将工作电源开关闭合。
3.蒸馏水器工作时，由于水源压力不稳定，会使蒸馏水出水量及冷却水流量可能发生较大变化，用户应经常观察并及时调节水量大小至溢水器规定水位。
4.当溢水橡胶出水管与溢水器排水接口连接后，橡胶管的另一头出水口在使用中溢水须直排,必须保证橡胶管排水畅通向下,其弯角须大于90°，否则溢水器将产生水位不稳。
5.每天使用前应洗刷蒸发锅，并将存水排净，更换新鲜水，以保证水质。
6.蒸馏水器内水垢，可用弱酸或弱碱溶液洗刷。
7.新购进蒸馏水器，应先清洗，并通过2小时以上注水通电蒸发，直至取得蒸馏水符合要求。
8.使用中切勿断水。一旦不慎发生断水，蒸馏水器电热管温度会急剧升高，使得安装于电热管上的热开关动作，同时切断加热器电源，此时应待大约十多分钟电热管冷却后，及时补水，再按启动按钮，蒸馏水器才恢复正常工作(如按下启动按钮，控制电路发出声光报警，则蒸馏水器处于断水或热开关发生故障，应及时排除)。
9.蒸馏水器在工作时，外表温度较高，切勿接触，防止烫伤。
10.橡胶密封使用日久后会老化，用户应及时更换。

图1
5升断水自控型电气原理图（上图） 10升、20升断水自控型电气原理图（下图）

S1：用户开关 F1，F2，F3：熔断器（5升、20升：25A；10升：15A）
S2：电源开关 S3：启动按钮开关 ST：温度开关 SP：蜂鸣器 D1：工作指示灯 D2：报警指示灯 J：大功率继电器 R：加热管
4
