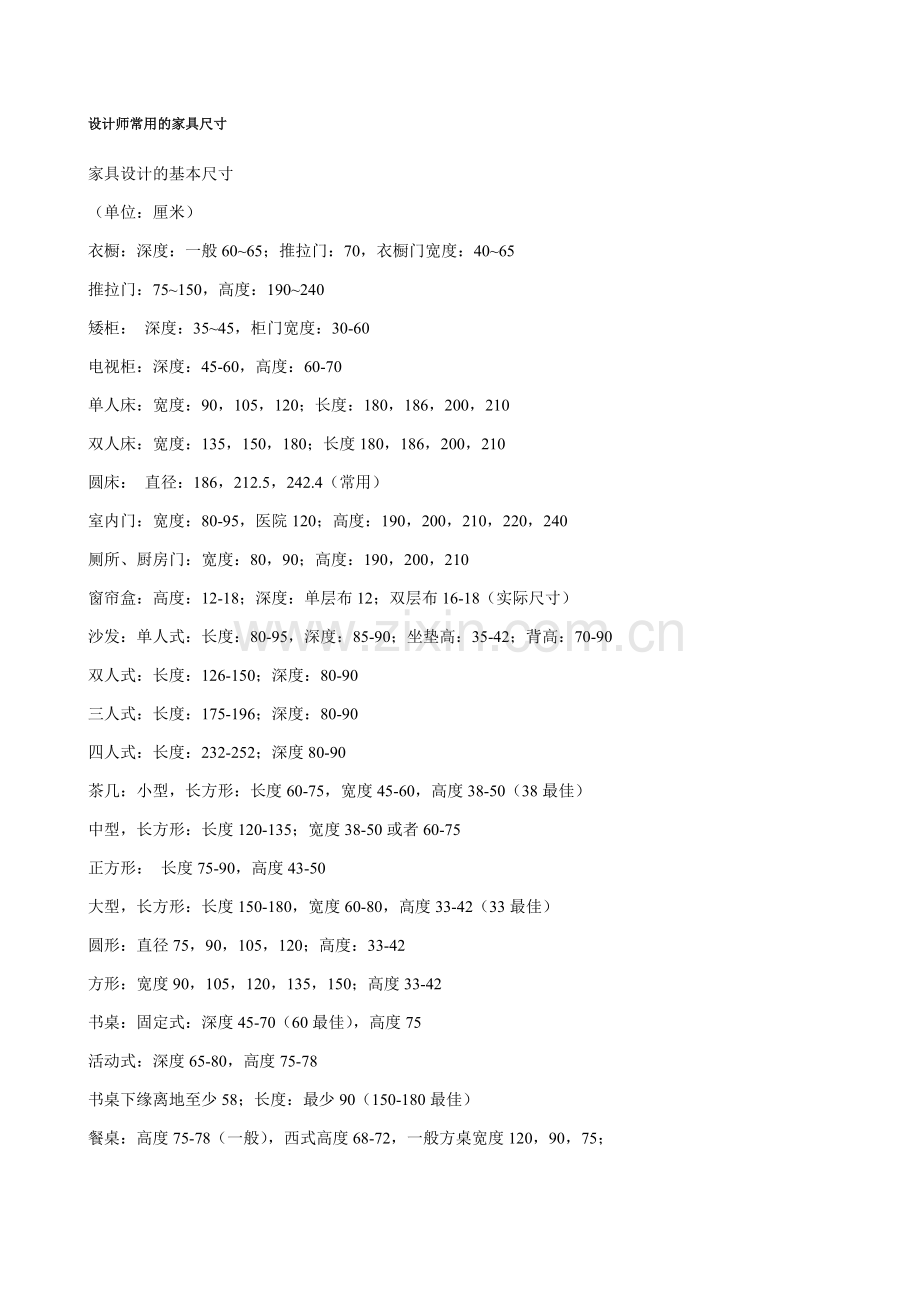

设计常规尺寸及流程7.doc

设计师常用的家具尺寸
家具设计的基本尺寸
（单位：厘米）
衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65
推拉门：75~150，高度：190~240
矮柜： 深度：35~45，柜门宽度：30-60
电视柜：深度：45-60，高度：60-70
单人床：宽度：90，105，120；长度：180，186，200，210
双人床：宽度：135，150，180；长度180，186，200，210
圆床： 直径：186，212.5，242.4（常用）
室内门：宽度：80-95，医院120；高度：190，200，210，220，240
厕所、厨房门：宽度：80，90；高度：190，200，210
窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）
沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90
双人式：长度：126-150；深度：80-90
三人式：长度：175-196；深度：80-90
四人式：长度：232-252；深度80-90
茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）
中型，长方形：长度120-135；宽度38-50或者60-75
正方形： 长度75-90，高度43-50
大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）
圆形：直径75，90，105，120；高度：33-42
方形：宽度90，105，120，135，150；高度33-42
书桌：固定式：深度45-70（60最佳），高度75
活动式：深度65-80，高度75-78
书桌下缘离地至少58；长度：最少90（150-180最佳）
餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；
长方桌宽度80，90，105，120；长度150，165，180，210，240
圆桌：直径90，120，135，150，180
书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90
活动未及顶高柜：深度45，高度180-200
木隔间墙厚：6-10；内角材排距：长度（45-60）*90
室内常用尺寸：
1、墙面尺寸
(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅
(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，
(5) 餐桌转盘直径；700—800mm。
餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅
(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
营业员货柜台：厚600mm，高：800—l 000mm。
(7)单靠背立货架：厚300—500mm，高：1800—2300mm。
双靠背立货架；厚；600—800mm，高：1800—2300mm
(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)陈列地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm
4．饭店客房
(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。
(2)床：高：400—450mm，床靠高：850—950mm。
(3)床头柜：高500—700mm；宽：500—800mm。
(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。
(5)行李台，长9l0—1070mm宽500mm高400mm。
衣柜：宽：800—1200mm高1600—2000mm深500mm。
(7)沙发：宽：600一800mm高：350—400mm靠背高1000mm
衣架高：1700—1900mm。
5．卫生间
(1)卫生间面积；3—5平方米。
(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。
(3)坐便；750×350(mm)。
(4)冲洗器：690×350(mm)。
(5)盟洗盆：550×410(mm)。
淋浴器高：2100mm。
(7)化妆台；长：1350mm；宽450 mm。
6．会议室
(1)中心会议室客容量：会议桌边长600(mm)。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间
(1)楼梯间休息平台净空：等于或大于2100mm。
(2)楼梯跑道净空：等于或大于2300mm。
(3)客房走廊高；等于或大于2400mm。
(4)两侧设座的综合式走廊宽度等于或大于2500mm。
(5)楼梯扶手高；850—1100mm。
门的常用尺寸：宽：850—1000mm。
(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)
窗台高；800—1200mm。
8．灯具
(1)大吊灯最小高度：2400mm。
(2)壁灯高：1500—1800mm。
(3)反光灯槽最小直径：等于或大于灯管直径两倍。
(4)壁式床头灯高：1200—1400mm。
(5)照明开关高：1000mm。
9．办公家具
(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。
(2)办公椅：高；400—450mm长×宽：450×450(mm)。
(3)沙发：宽：600—800mm；高：350—400mm；靠背面：1000mm。
(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、
700×700×400(mm)；左右型：600×400×400(mm)。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。
书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm

家装的施工流程
一般的家装所用到的工种有:水电安装,木制作,金属(不锈钢,铝合金,铁,玻璃)制作.油漆,水工.等,这么多人参与施工,协调很关键.协调不好整个施工场地将会一团糟,将会影响到工程进度和质量.我就见过不同工种间工人发生打架的事.所以安排人员进场施工要按一定的先后顺序.
下面我以一个毛坯房为例(设计,准备阶段略过)
1,一般的家装一定会把原来的水电管线改动.所以进场施工的第一步就是先安排水电工进场按设计把水电管线改好预埋:给水,排水管道,各类照明,电器插座,开关, 电话,宽带,有线电视线路的预埋.(具体的要求,规范就先不说了,那是水电工的事,以后有空我再专门发一个贴),电的线路布设好后先不要接上.另外再拉后续施工所需的照明,电动工具用电的临时线路.
2,水电工完成水电管线改动预埋后,接着安排水工进场进行地面,卫生间,厨房墙壁磁砖(石材)的铺,贴工作.如果有改动房子结构的,改动部分要和水电工同时进场施工..卧室要铺复合木地板的,也要用水泥把地面铺平,方便以后铺地板.
3,有不少户主喜欢把阳台都用玻璃封起来的,还有喜欢坐牢感觉的（喜欢生活在防盗网里）.碰到这类要安装防盗网,用玻璃封阳台的.这时也可以安排人员进场施工了.
4,以上2,3步完成后,应该安排人把场地清理一下.不要让工地象个垃圾场.一个干净的工作环境可以让人工作起来心情都舒畅点的.
5,接下来该到木工进场了.木工的工作顺序应该是从上到下,先天面,墙面固定项目的施工,再到活动项目的制作.最好一项一项来做,或者要统一裁切所用的材料,这样才不会造成材料不必要的损耗和浪费.一个好的师傅可以帮你把损耗减少到最小.所以要善待工人师傅哦.在把吊顶的龙骨制作好后,要适时安排电工来把吊顶上灯饰的线路布好才封面板.木工应该清楚电工所布线路的位置,否则钻洞的时候把线路弄断,那麻烦就大了.木工在家装中墓ぷ髁渴亲畲蟮?用的时间也最长.一定要掌握好进度.不要因延误而影响到后面的工作.
6,木工生产出的垃圾是最多,要不时督促他们清理,不要弄坏已铺好的地面.木工工作完成后要认真的清理一下场地,因为后面的油漆工作要有一个干净清洁的环境.
7,油漆工序完成后,轮到贴墙纸的,刷墙面涂料的登场了.同时,木工中有些未完成的工作,如五金配件的安装也该回来安装了.
8,墙面处理完后,这个房子该很漂亮了.不过还有很多工作要做.水电工又回来了.把线路接上,各类灯饰,插座,开关的安装及卫生洁具,排,给水的开关阀门的安装检测.还有窗帘的安装也可以同时进行.如果厨柜是定做的,安装应该是由厂商负责派人安装.
9,最后,是家具,空调,各种电器的安装调试了.这些都应是厂商负责的.对了,别忘了让户主把大门锁给换了.这样可以免去一些不必要麻烦

施工工艺及流程了解工地施工法
项目：电改造工程
  01.进场前检查住户总电源处是否有漏电开关，如无应立即安装后方能施工用电。施工前由电工提供电路施工图，方能施工。由客户确定原房屋开关插座及灯具是否保留，如要保留，必须全部取下并在统计数量后妥善保管。数量应经客户认可后。
  02.每户应设置分户配电箱，配电箱内应设漏电开关，并分数路出线，一般情况下强电部分应分为空调、照明、普通电源插座、厨房专用插座四组。（1.5平方毫米铜芯线可承受2200w的负荷，2.5平方毫米铜芯线可承受3500w左右的负荷，4平方毫米铜芯线可承受5200w的负荷，6平方毫米铜芯线可承受8800w的负荷，10平方毫米铜芯线可承受14000w的负荷）。
  03.检查原线路是否合格，如不合格则建议全部重布。线路设计应实用、合理、规范、安全。厨卫间线路不的从地下敷设。
  04.所有线路必须穿管，所有线管及配件必须使用合格产品，在预制构件处可使用黄蜡管：15管内可穿3更4平方毫米线，4根2.5平方毫米线；20管内可穿5根4平方毫米线，7根2.5平方毫米线。（管内导线截面之和≤穿线管内径面积的40%）。圆三通和四通必须加盖板。
  05.普通电源插座的火线、零线、接地线均为2.5mm铜芯线。所有线路接头在安装开关面板之前，不管通电与否，必须全部包扎，线头不的裸露在外。
  06.空调线为≥4mm铜芯线，接地线可为2.5mm铜芯线，各房间根据客户要求预设空调插座。
  07.电视线、电话线、音响线、网络线使用优质线路，不得与电源线同穿一管，各房间按客户要求考虑。强弱电须分管分盒埋置。
  08.单相二孔插座，面对插座的左孔或下孔与零线相接；同一房间开关、插座距地面高度一致。单相三孔插座，面对插座的左孔与零线相接，接地线应安在上孔，插座的接地端子不得与零线端子直接连接。
所有线路在穿线管内不得有接头，所有线路接头采用缠绕法，缠绕要求大于5圈，缠绕后搪锡，搪锡应饱满，用绝缘带及黑胶布双重包扎。
  09.环绕音响线根据管户要求预埋到合适位置，留在墙外的部分不得低于1.5米。音响线应埋接线盒。
  10.线盒内导线应留有余量，接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。
  11.灯头盒、接线盒的设置应便于检修，并加盖板。应使用软管接到灯位的，其长度不应超过1m。各项强、弱电的导线均不得在吊顶内出现裸露。
  12.一般情况下，地插座下口离地高度为完成后地面300mm。开关下口离地1300mm，空调插座下口离地1800mm，厨房插座下口离地1000mm，卫生间插座下口离地1300mm，厨房、卫生间必须使用防水插座。如只做线路局部改造，则开关插座高度应同原房屋开关插座高度统一。
  13.房间应考虑空调出墙洞，壁挂机预埋不小于直径55.9mmpvc管，离地2000mm。柜机预埋不小于直径70mmpvc管，离地200mm，灯具根据要求分组控制，客厅主灯开关一般设为2组，不得随意建议客户使用电脑程控开关。
  14.pvc线管与接线盒必须使用锁母连接，pvc管埋入墙体，管壁柜最终抹灰面应不小于5mm。线管施工必须固定牢固。暗线盒及开关面板安装应该安装水平，固定牢固，相邻开关插座在面板安装上后间距紧密一致，间距一般为1毫米左右。
  15.线路布完应通电检查合格后方能暗埋。用水泥砂浆抹平，抹平层不得高于墙面。所有开关、插座在完工前均应检查合格，电话、电视线路应重点检查。
  16.开关、插座安装牢固，位置正确，盖板端正，表面清洁，紧贴墙面，四周无空隙。
  17.电路改造完成后，在进行下道工序施工及安装装饰件时，应注意不得损坏墙体内的线路。
  18.工程竣工时应向住户提供配线竣工简图，标明导线规格及开关、插座位置。
  19.电视光纤、音响线、电话线、网络线、灯具及电源线路检查合格。
  20.灯具按规范要求安装，严禁使用木楔子，必须使用合格的膨胀螺栓，筒灯射灯开孔必须使用专用开孔器。

项目：家具工程
  01.熟悉设计图，按图施工。对工人进行施工技术交底，计算材料用量，确定施工方案，柜内分格应征求客户意见，采用固定隔板与活动隔板组合的方式进行柜内分格。
  02.检查购回材料，合格方能使用。由木工进行配料使用：a.饰面板色差小，板面无瑕疵、损坏。b.收口条挑选使用，色泽均匀，无明显缺陷。
  03.套裁下料，组合基层柜家后检查组合精度；垂直度≤2mm，水平误差≤1mm，翘曲度≤2mm。
  04.柜子的上下柜门分隔处的柜内横向木工板应采用双曾层加固，加强强度，避免柜体变形。柜门最大长度一般应≤1650mm。
  05.柜子背板应固定牢固。
  06.柜内铺贴饰面板时，先进行清洁、打磨后以白乳胶粘贴，再用少许蚊钉固定。接缝应均匀、整齐，柜类所有木作的固定，连接必须使用白乳胶再钉钉子固定。
  07.门扇制作：①选择木工板开条使用，并进行交叉开口；②正面饰面板挑选整张面板贴面，木纹顺直、美观，背面铺贴相应饰面板；
③清光门扇四面，检查几何尺寸，对角线及周边误差≤1mm；④统一编号放置。
  08.门扇制作完成后，应统一放于平整的场地并用重物压制，或用木方顶压。时间不少于3天。收口线挑选后推光使用，接缝顺直、清洁，收边线条在转角及横竖格板交接处方能有接缝，其它地方不得接头，1米距离不见明显接缝。修边小心，严防损伤面板。
  09.门扇拼花装饰，按图施工，应尺寸准确，接缝均匀美观，保证平整无凹凸。
  10.门扇按制作顺序正确安装，木纹顺直、美观，几何尺寸正确，门间缝隙尺寸2-3mm。柜子一般情况下应设计柜帽，柜帽应超出关闭后的柜门3-5mm。
  11.柜门长度超出1600mm必须安装3个合页。合页需安装紧固，开启灵活，螺钉齐全，滑轨轻松自如，柜内清洁干净，门扇开启自如。
  12.①挂衣杆高度1.8米；②长大衣1250、短大衣1020、西服780、连衣裙1100；③书柜，小书一般为210高×150宽（16开），中等书300高×220宽；④衣柜深度550-600，衣柜内部抽屉高度为200，书柜深度280-350；⑤电脑桌高700-750拉抽100-120高；⑥计算机箱450高×200宽×450深，键盘滑抽不小于尽空500；⑦酒柜分割高300-450；⑧阳台矮柜高800-900厚400-600；⑨29-34寸电视机所用电视柜高450左右，背投电视机用地柜高度150-200；⑩vcd宽428×360×90功放428×360×120中等音响300×350×900，所有柜子踢角为80。

项目：水改造工程
  01.根据业主要求，水管应尽量暗埋。符合国家标准规定和设计要求。龙头、坐便器、浴缸等必须包扎保护，根据情况尽量避免使用、新旧地漏，下水孔必须妥善处理，严防下水被堵。
  02.管道安装应横平竖直、铺设牢固，坡度符合要求，开关、龙头安装平正，使用灵活方便，明管在完工前必须刷银粉或油漆。
  03.管外径在25mm以下给水管安装，管道在转角、水表、水龙头或角阀及管道终端的100mm处应设管卡、管卡安装必须牢固。管道采用螺纹连接在其它连接处应有外露螺纹，进管必须五牙以上，安装完毕应及时用管卡固定，管材与管件或阀门之间不得有松动。
  04.水管安装不得靠近电源，水管与燃气管的间距建议不小于50mm。
  05.浴盆上的混合龙头的左右位置装在浴盆中间（先确定浴缸尺寸），龙头中心距为浴缸上口50-200mm，面向龙头，左热右冷。坐便器的进水龙头尽量安置在能被坐便器挡住视线的地方。卫生器具安装牢固平稳，无损伤。地漏安装平整、低于地面。
  06.洗面盆的冷热水进水龙头离地高度为500-550mm，立柱盆的下水管安装在立柱内。卫生洁具安装高度（地面至器具边缘）；坐便器470-510mm；洗脸盆800mm；水槽800mm；妇女卫生盆360mm；浴盆500-550mm，安装坐便器下水时，应事先了解坐便器的是前下水还是后下水，以确定下水管的离地距离。
  07.安装浴缸前应检查防水是否完整，如无防水或防水被破坏，防水应该重做。防水应高出地面250mm以上，浴缸处应高出浴缸250mm。防水完成后，应关水24小时不渗漏后，方能进行下道工序。防水完成，应关水24小时不渗漏后，方能进行下道工序。防水完成，在铺贴地砖前应做一便20厚水泥砂浆找平层，并作3‰坡度。卫生洁具排水管径：浴盆为59管；坐便器100管；妇洗器40-50管。卫生洁具下水管安装最小坡度3‰。
  08.厨房洗涤盆处进水口离地高度为450mm，严禁移动气表。安装热水器进出口时，进水的阀门和进气的阀门一定要注意区分、严禁错装，热水器应作到排气管道通畅，并必须排到室外。
  09.进水管、煤气管、下水管安装接头严密，采用麻丝防锈漆，连接后清理干净。冷热水管暗埋接头不得使用生料带。毛巾架、浴巾架等物件的安装位置应与客户一起确定。
  10.水管安装完后应试压（标准为：镀锌管0.8mp，铝塑复合管0.3-0.5mp，保持压力十分钟无泄露，气压不下降方为合格），下水管道应检查是否漏水，气管应通气检查是否漏气（用肥皂液涂抹检查），在检查完毕后才能用水泥填补，坐便器、洗脸盆（台）、洗菜盆等出墙管件均应安装三角减压阀后方能接用水器。
  11.安装厨、卫管道时、管道在出墙处的尺寸，即预先考虑砖墙的厚度。设计水管时应考虑洗衣机的用水龙头安装位置，下水的布置。同时应注意洗衣机电源插座位置是否适合，铝塑管的切割必须使用专用器具，在安装工程中不得损伤，如有损伤，无论漏不漏水必须更换。
  12.卫生间如蹲便器不带存水湾，可考虑改装为带存水湾蹲便器。改造厨房合理考虑地漏位置。
  13.冷热水管上下平行安装时，热水管应在冷水管上方；安装混合龙头时，热水应在面向的左边。天然气管道不得私自改动。
  14.卫生洁具安装完成后，应通水实验，以使用正常为合格（注意检查管道接头、坐便器有无渗漏）。在完工前应将所有龙头的滤网清洁一次。安装装饰件、五金件注意观察开关、管道位置，防止损伤墙体内的管道。

项目：墙砖工程
  01.墙砖、石材品种、规格、颜色和图案应符合设计、住户的要求，表面不得有划痕，缺棱掉角等质量缺陷。
  02.墙砖使用前，要仔细检查墙砖的尺寸（长度、宽度、对角线、平整度），色差，品种，以及每一件的色号，防止混等混级。
  03.基层清理，如墙面是涂料基层，必须发水后把涂料铲除干净，并且打毛凿深不小于50mm，间距不大于5mm，并刷净水泥浆1便。
  04.检查基层平整度、垂直度，如误差超过20mm（用2米靠尺检查），先用1∶3水泥浆打底校平后方能进行下一工序。
  05.施工前，要在墙面刷一便净水泥浆，墙砖使用前，要将砖充分浸水润湿，晾干待用。
  06.确定墙砖的排版，在同一墙面上的横竖排列，不宜有一行以上的非整砖，非整砖应排在次要部位或阴角处。
  07.水泥使用大厂425号水泥，水泥砂浆体积比一般为1∶2.5-1∶3，粘结厚度8-15mm。
  08.木作隔墙贴墙砖，应先在木作基层上挂钢网，刷一便净水泥浆，作抹灰基层后在贴墙砖。
  09.墙砖粘贴前必须找准水平及垂直控制线，垫好底尺，挂线粘贴，做到表面平整，粘贴应自下而上进行，整间或独立部位必须当天完成，或将接头留在转角处。
  10.墙砖粘贴时，平整度用1m靠尺检查，误差≤1mm，2m靠尺检查，平整度≤2mm，相邻间缝隙宽度≤2mm，平直度≤3mm，接缝高低差≤1mm。
  11.墙砖粘贴时必须牢固，无歪斜、缺棱掉角和裂缝等缺陷。空鼓控制在3%，单片空鼓面积不超过10%。
  12.腰带砖在镶贴前，要检查尺寸是否与墙砖的尺寸相互协调，腰带砖下口离地一般不低于800mm，一般为三匹砖以上的位置用腰带砖。
  13.墙砖粘贴阴阳角必须用角尺检查成90°，砖粘贴阳角必须45°碰角，碰角严密，缝隙贯通，墙砖切开关插座位置时，位置必须准确，保证开关面板装好后缝隙严密。
  14.墙砖粘贴过程中，砖缝之间的砂浆必须饱满，严禁空鼓。伤角缺损面砖必须更换。墙砖的最上面一层贴完后，应用水泥砂浆把上部空隙填满，以防在做扣板吊顶打眼时，将墙砖打裂。
  15.墙砖的最下面一层，应留到地砖完成后再补贴。第二次采购墙砖时，必须带上样砖，挑选同色号砖。
  16.墙砖与洗面台、浴缸等的交结，应在洗面台、浴缸安装完成后方可贴补。
  17.墙砖镶贴时，遇到开关面板或水管的出水孔在墙砖中间，墙砖不允许断开，应用切割机掏孔，掏孔应严密。墙砖镶贴时，应考虑与门洞的交口应平整，门边线应能完全把缝隙遮盖。
  18.墙砖铺贴完成后1小时内必须用于白水泥加滑石缝勾缝，清洁干净。交工验收前清缝一次，用湿白水泥加滑石粉购缝，清洁干净。
