波峰焊操作指导书.doc

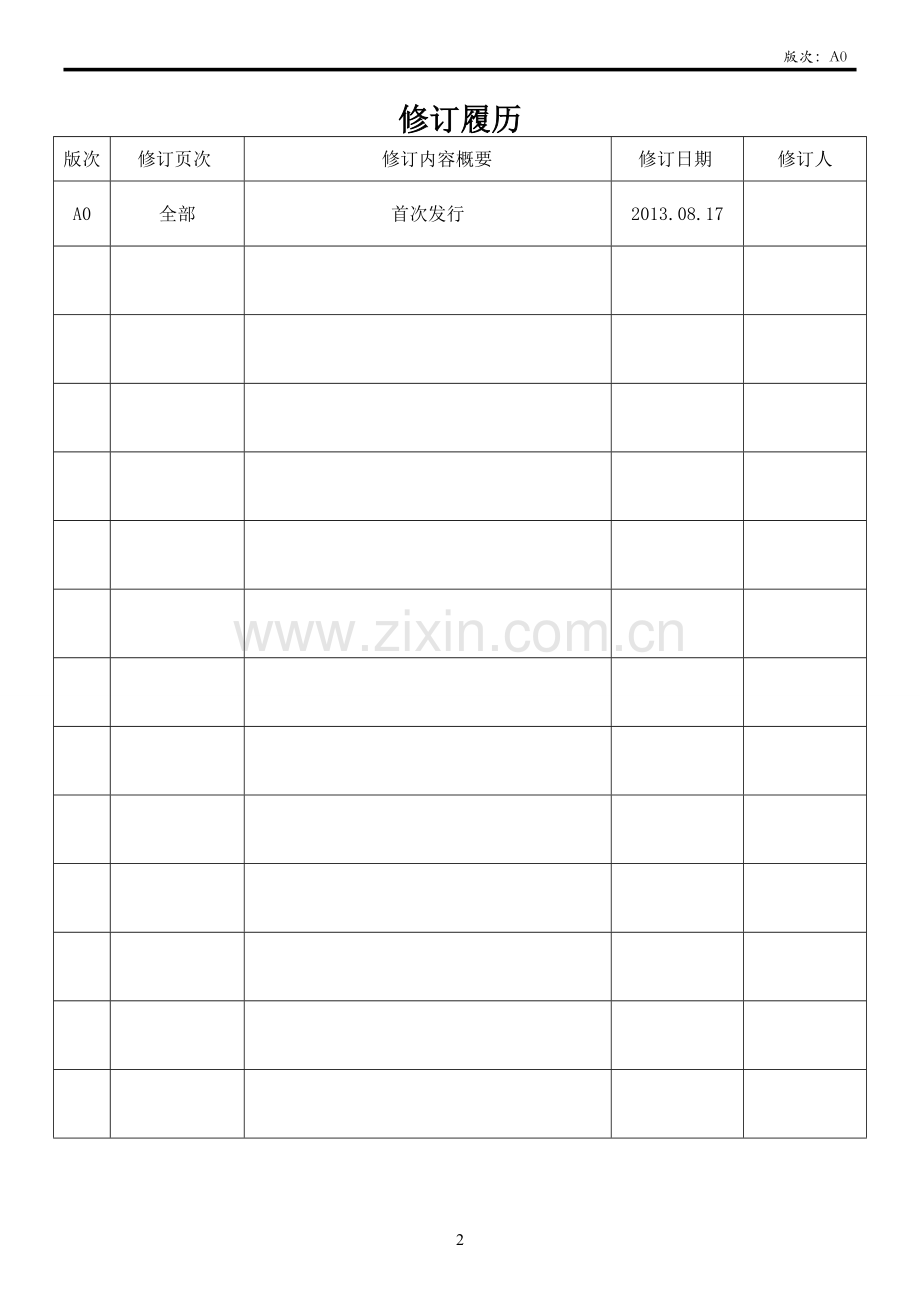

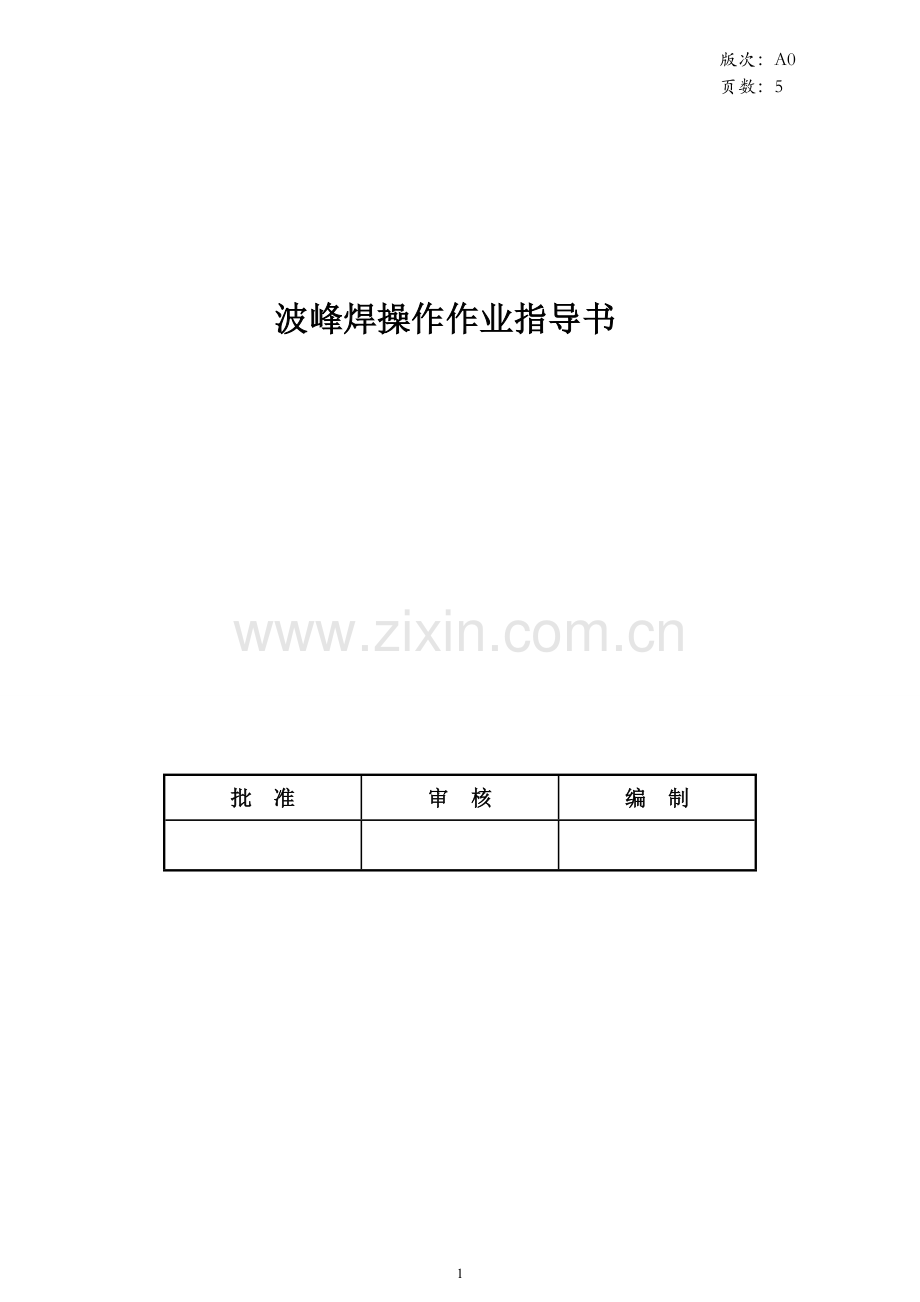

永昌科技Yongchang Technology 版次：A0 页数：批 准审 核编 制 波峰焊操作作业指导书 5 版次：A0修订履历版次修订页次修订内容概要修订日期修订人A0全部首次发行2013.08.171.目的规范设备使用，保证设备安全运行，确保设备的完好率。1. 适用范围 无铅波峰焊2. 操作程序作业流程图片详细作业内容备注3.1开机 接通电源，将设备电源旋钮开启，按下电脑电源按钮。3.2启动系统 打开开关以后，机器进入运行状态，系统将自动引导，进入系统控制主窗口。3.3用户登录 点击用户登录，显示“用户管理”，点击登录就可以进入系统控制面板。3.4调入程式选取在文件中当天生产所需要的程式。同时手动调整轨道宽度，在进板处有一个轨道调宽的手柄，顺时针变宽，逆时针变窄。3.5主控面板在主控面板中打开运输开关、锡炉开关、喷雾开关、预热开关、经济运行开关、波峰开关、风机开关、气阀开关、下层冷却开关、自动加松香开关和洗爪开关。如果需要也可以打开照明开关。3.6开始生产控制面板中锡炉温度升到设定温度以后，锡膏全部融化，可以开始生产。3.7定时设置生产完成以后，如果第二天继续生产则开启定时器，同时打开自动化锡开关并调整相应日期的开机时间点击应用保存，退出系统不关闭电源开关。如果不生产则关闭定时器，然后退出系统关闭电源开关。3.8喷嘴清洗生产完成后，如果第二天连续生产则不需要清洗助焊剂喷头，连续生产一周清洗一次。如果不生产需取下喷头用酒精擦拭干净，防止堵塞。但不可泡在酒精中清洗。4.设备维护保养：4.1操作员每次操作之前或在操作完成之后都要用无尘布布将工作台面的杂物清理净；4.2技术员不定时巡察机台运行状态,并做好维修记录；4.3严格按照本设备保养作业指导书以及保养表执行。具体保养事项请参照本设备波峰焊保养作业指导书与波峰焊保养记录表 5.注意事项： 5.1设备维护保养要求有2人或者2人以上进行，一人负责计算机控制，一人负责维护。 5.2当进行设备操作和维护的时候，进行必要的保护，如穿戴安全防护工作服等。 5.3对设备进行维护保养工作的时候应关闭电源和气源。 5.4不要随意取消机器的安全开关或机器本省具有的安全性能。 5.5注意所有的警示标签同时不要随意移动设备上的警示标签。 5.6在进行接线或者断线工作前应将设备电源关闭。 5.7本机使用高压电源，当设备工作的时候不要用手去触摸机器上带有高压电源的部位，否则会 造成严重的伤害。 5.8波峰焊锡炉隔热材料在正常操作条件下不会暴露在外，只有打开炉膛进行保养的时候才会暴 露，此时应小心避免吸入纤维。 5.9机器运转过程中不要用手触摸运动部件，如链条、齿轮、带轮等。 5.10小心避免触摸发热元件，以免烫伤。 5.11设备遇到问题时候，应立刻按下急停按钮，避免人员伤亡。6.相关附件 6.1波峰焊操作说明书6.2波峰焊保养作业指导书6.3波峰焊保养记录表
