梁分析作业--剪力弯矩图--悬臂矩形梁(均布载荷).doc

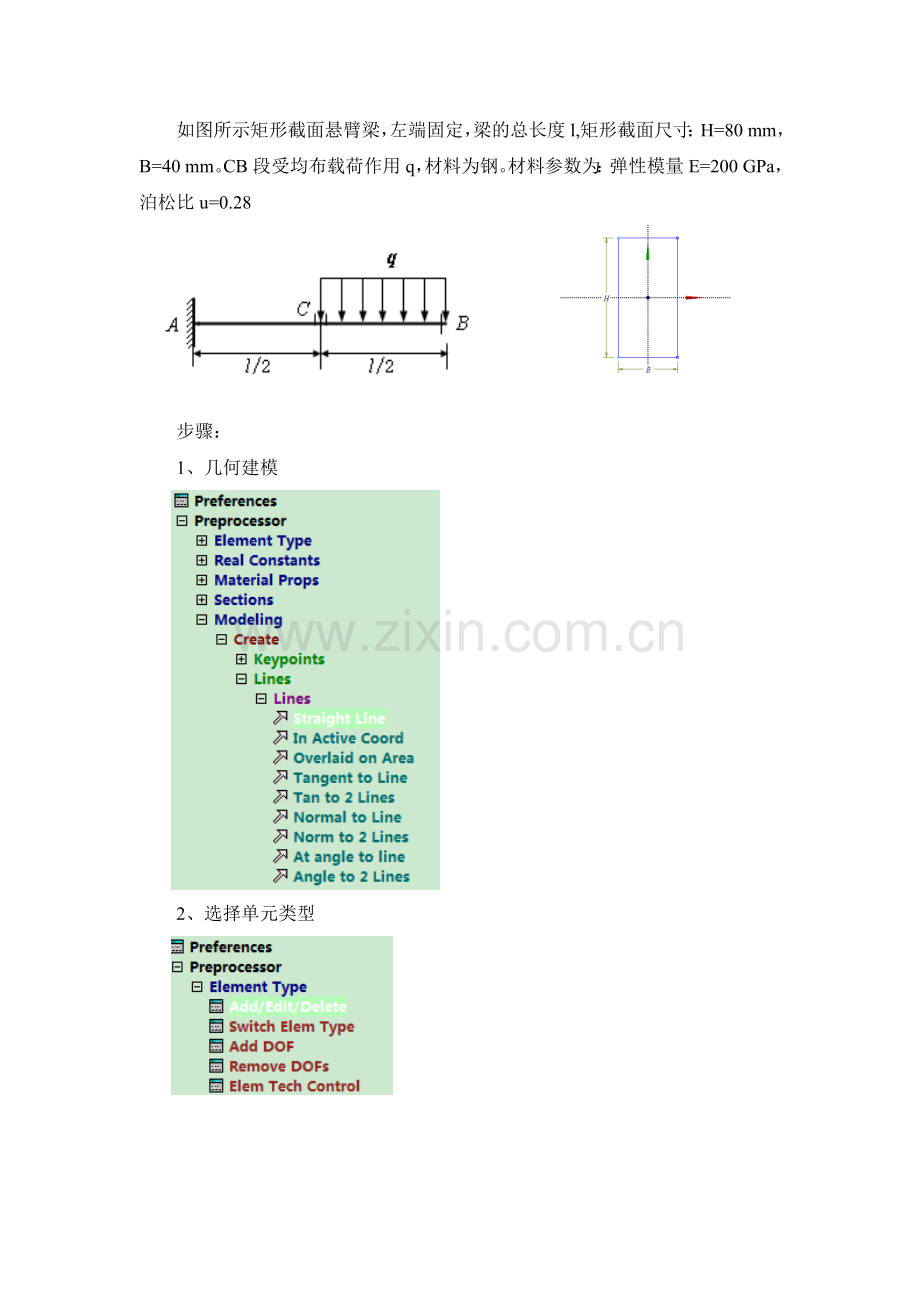

如图所示矩形截面悬臂梁，左端固定，梁的总长度l,矩形截面尺寸：H=80 mm，B=40 mm。CB段受均布载荷作用q，材料为钢。材料参数为：弹性模量E=200 GPa，泊松比u=0.28

步骤：
1、几何建模

2、选择单元类型

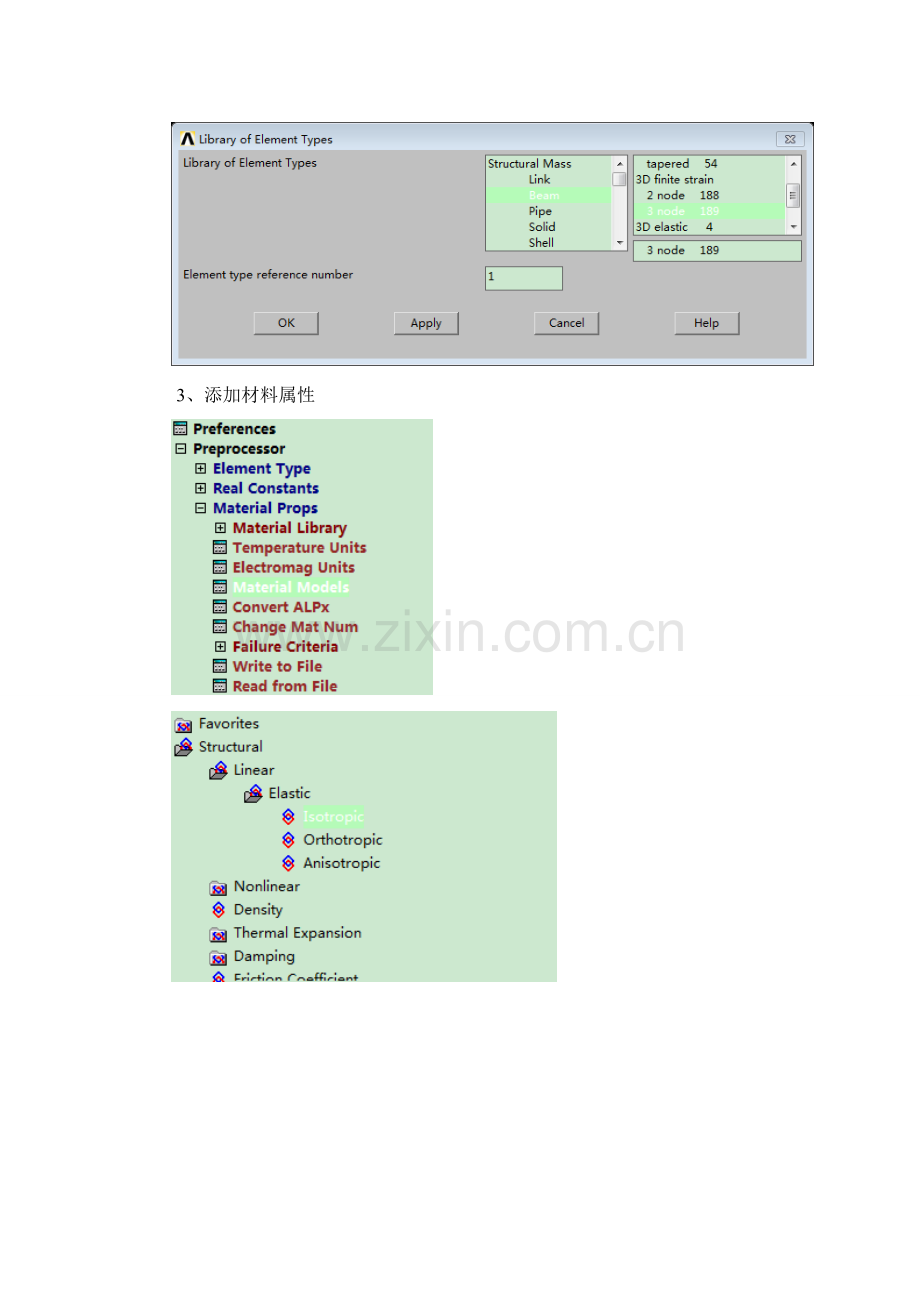

3、添加材料属性

4、选择截面属性

5、创建方向关键点

6、网格划分

Element attributes—set—pick 1,2—2,3lines--ok—pick 100--ok

选择使用关键点

Size controls—set—pick1,2—2,3

显示截面形状
Plotctrl--style--size and shape

7、 施加约束和载荷
施加约束

拾取点1

施加载荷

选择5,6,7,8段

8、后处理

显示变形

查找beam189属性

Help
输入beam189进行搜索

查找SFZ的I和J值
I=5，J=18
输入剪力常数

apply

ok
查看剪力图

查找MY的I和J值
I=2, J=15
输入弯矩常数

查看弯矩图

分析：
由材料力学知识可知，剪力图左端为常数，即ql/2,右端为斜率为-q的斜直线；弯矩图左端为向上的斜直线，且左端点处弯矩为-3ql2/8,右端为开口向下的抛物线，并在右端点处有最大值，故所绘剪力弯矩图符合理论规律。
