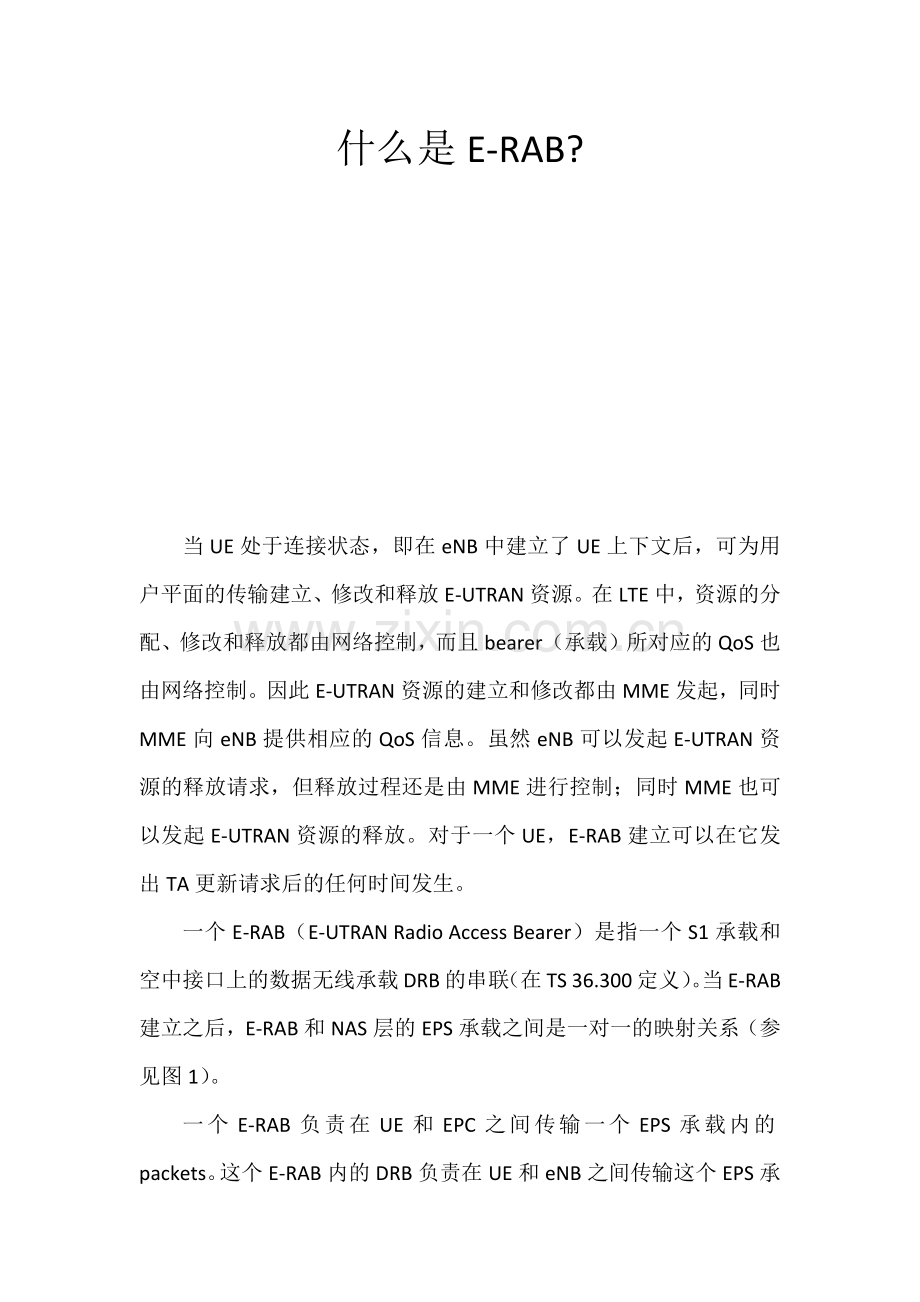

什么是E-RAB?

当UE处于连接状态，即在eNB中建立了UE上下文后，可为用户平面的传输建立、修改和释放E-UTRAN资源。在LTE中，资源的分配、修改和释放都由网络控制，而且bearer（承载）所对应的QoS也由网络控制。因此E-UTRAN资源的建立和修改都由MME发起，同时MME向eNB提供相应的QoS信息。虽然eNB可以发起E-UTRAN资源的释放请求，但释放过程还是由MME进行控制；同时MME也可以发起E-UTRAN资源的释放。对于一个UE，E-RAB建立可以在它发出TA更新请求后的任何时间发生。
一个E-RAB（E-UTRAN Radio Access Bearer）是指一个S1承载和空中接口上的数据无线承载DRB的串联（在TS 36.300定义）。当E-RAB建立之后，E-RAB和NAS层的EPS承载之间是一对一的映射关系（参见图1）。
一个E-RAB负责在UE和EPC之间传输一个EPS承载内的packets。这个E-RAB内的DRB负责在UE和eNB之间传输这个EPS承载内的packets（DRB和EPS承载是一对一的映射关系，DRB和E-RAB是一对一的映射关系）。这个E-RAB内的S1承载负责在eNB和S-GW之间传输这个EPS承载内的packets。

图1
和EPS bearer/E-RAB (GBR and Non-GBR)相关的bearer级别的QoS参数为：
Ø QCI (QoS Class ID): QCI是与接入节点相关的参数的参考标量，用来控制bearer级别的数据包转发处理过程（比如调度权重、队列管理门限、准入门限、链路层协议配置等），QCI由运营商预先设定。
Ø ARP (Allocation and Retention Priority): ARP的主要目的是根据资源状况决定接受还是拒绝一个承载建立/修改请求。同时，eNodeB根据ARP参数决定在某些场合下（如切换），是否需要丢弃一个承载。

E-RAB建立流程如下：
图2

MME发起E-RAB的建立流程，主要工作包括：为E-RAB分配资源、在S1接口建立S1承载、在Uu接口建立DRB。
E-RAB SETUP REQUEST消息中可包含下列信息：
（1）MME UE S1AP ID
（2）eNB UE S1AP ID
（3）UE-AMBR（UE Aggregate Maximum Bit Rate），指示eNB中为调度这个UE所使用的AMBR。该参数保存在UE的签约数据中，MME从HSS中获得这个参数。
（4）E-RAB to be Setup List，列出需要建立的E-RAB。
Ø E-RAB ID：MME为每个E-RAB分配的标识
Ø E-RAB Level QoS Parameters：每个E-RAB级别的QoS参数取值
Ø QCI：表明一个QoS参数组的固定取值组合
Ø Transport Layer Address：S1接口上为这个E-RAB所分配的传输层地址
Ø GTP-TEID：给出eNB与S-GW之间传输这个E-RAB的GTP隧道端点标识。这里给出的是S-GW一端的GTP-TEID
Ø NAS-PDU：传送给UE的NAS层的会话管理消息

一旦收到E-RAB SETUP REQUEST消息，eNB开始对MME所请求的E-RAB执行配置过程。对每个E-RAB，e-NB都基于E-RAB level QoS parameters IE中定义的QoS参数建立一个DRB，并在Uu接口上分配相应的资源。eNB对每个建立的DRB，传递其NAS-PDU IE中包含的NAS层消息，以及E-RAB的E-RAB ID IE给UE。eNB应在S1上为请求建立的E-RAB分配所需要的资源。
eNB应通过E-RAB SETUP RESPONSE消息向MME报告所请求的E-RAB建立的结果，该消息包括：
（1）MME UE S1AP ID
（2）eNB UE S1AP ID
（3）E-RAB to be Setup List，列出需要建立的E-RAB。
Ø E-RAB ID：MME为每个E-RAB分配的标识
Ø Transport Layer Address：S1接口上为这个E-RAB所分配的传输层地址
Ø GTP-TEID：给出eNB与S-GW之间传输这个E-RAB的GTP隧道端点标识。这里给出的是S-GW一端的GTP-TEID
（4）E-RAB failed to be Setup List，未能成功建立的E-RAB列表。
Ø E-RAB ID
Ø Cause，例如“无线资源无效”、“无线接口失败”等
