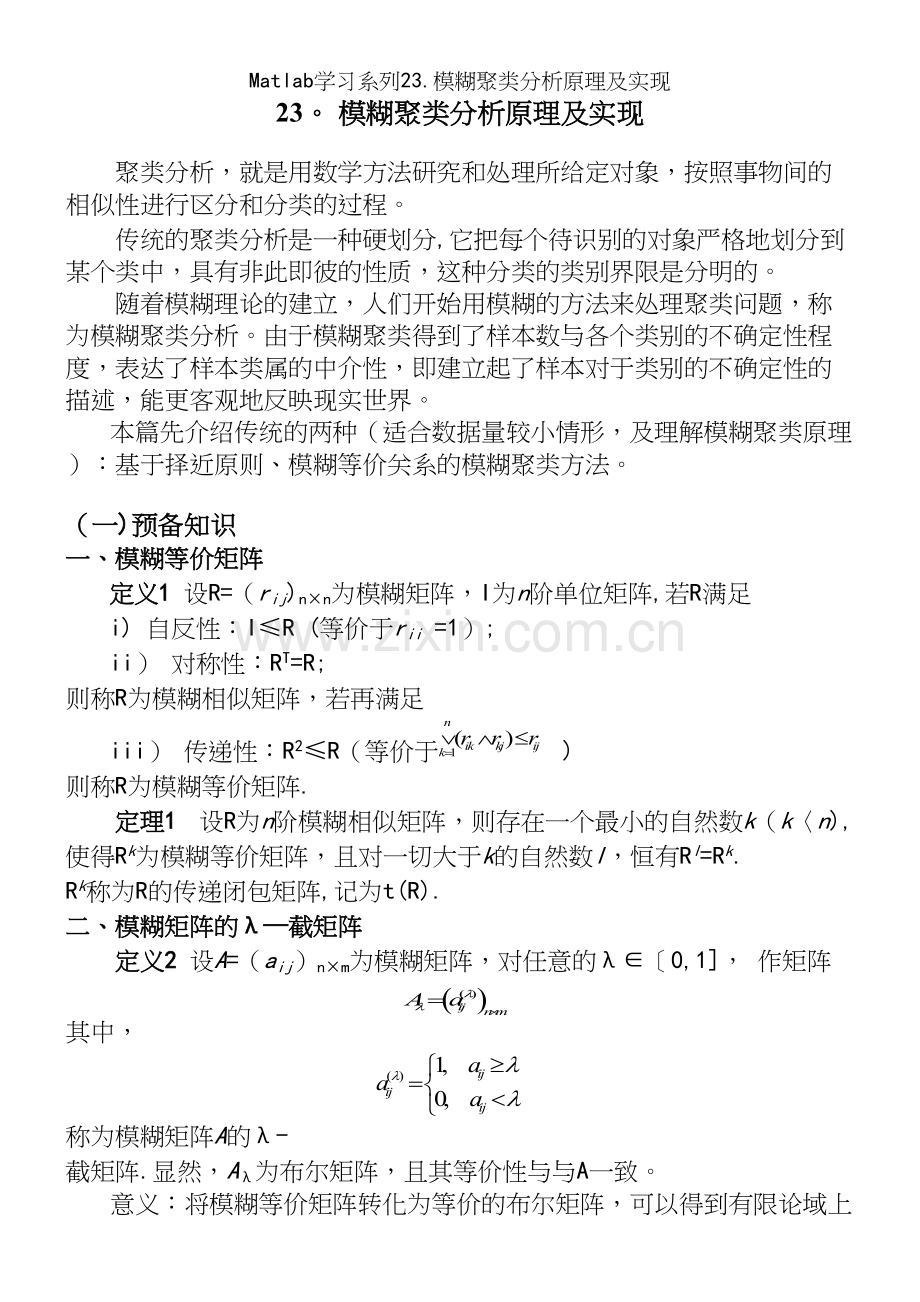

23。 模糊聚类分析原理及实现

聚类分析，就是用数学方法研究和处理所给定对象，按照事物间的相似性进行区分和分类的过程。
传统的聚类分析是一种硬划分,它把每个待识别的对象严格地划分到某个类中，具有非此即彼的性质，这种分类的类别界限是分明的。
随着模糊理论的建立，人们开始用模糊的方法来处理聚类问题，称为模糊聚类分析。由于模糊聚类得到了样本数与各个类别的不确定性程度，表达了样本类属的中介性，即建立起了样本对于类别的不确定性的描述，能更客观地反映现实世界。
本篇先介绍传统的两种（适合数据量较小情形，及理解模糊聚类原理）：基于择近原则、模糊等价关系的模糊聚类方法。

（一)预备知识
一、模糊等价矩阵
定义1 设R=（rij)n×n为模糊矩阵，I为n阶单位矩阵,若R满足
i) 自反性：I≤R (等价于rii =1）;
ii） 对称性：RT=R;
则称R为模糊相似矩阵，若再满足
iii） 传递性：R2≤R（等价于)
则称R为模糊等价矩阵.
定理1 设R为n阶模糊相似矩阵，则存在一个最小的自然数k（k〈n), 使得Rk为模糊等价矩阵，且对一切大于k的自然数l，恒有Rl=Rk. Rk称为R的传递闭包矩阵,记为t(R).
二、模糊矩阵的λ—截矩阵
定义2 设A=（aij）n×m为模糊矩阵，对任意的λ∈［0,1]， 作矩阵

其中，

称为模糊矩阵A的λ-截矩阵.显然，Aλ为布尔矩阵，且其等价性与与A一致。
意义：将模糊等价矩阵转化为等价的布尔矩阵，可以得到有限论域上的普通等价关系,而等价关系是可以分类的.因此，当λ在[0,1]上变动时，由Aλ得到不同的分类.
若λ1＜λ2， 则Aλ1≥Aλ2， 从而由Aλ2确定的分类是由Aλ1确定的分类的加细.当λ从1递减变化到0时，Aλ的分类由细变粗，逐渐归并，形成一个分级聚类树.
例1 设U={u1, u2, u3, u4, u5｝， 对给定的U上的模糊等价关系

让λ从1到0变化,观察分类过程.
（1) 当λ=1时，

分类结果为5类:(每行代表一类，1代表对应元素在该类）
{u1｝, {u2}， ｛u3｝， {u4}， {u5｝
（2) 当λ=0。8时，

分类结果为4类：{u1, u3｝， {u2}, ｛u4}, {u5}
（3） 当λ=0。6时，

分类结果为3类:｛u1, u3}， {u2｝， ｛u4, u5｝
(4) 当λ=0.5时，

分类结果为2类:{u1， u3, u4， u5｝， ｛u2｝
(4) 当λ=0.4（R中的最小值）时，

分类结果为1类：{u1, u2， u3， u4, u5｝
整个动态分类过程如下：

（二)基于择近原则的模糊聚类
择近原则就是利用贴近度来实现分类操作,贴近度用来衡量两个模糊集A和B的接近程度，用N(A，B)表示。贴近度越大，表明二者越接近。
设论域有限或者在一定区间，即U={u1， u2, …， un}或U=[a，b]， 常用的贴近度有以下三种:
（1) 海明贴近度

（2) 欧氏贴近度

（3) 格贴近度

其中，.
Matlab实现:格贴近度的实现函数fuz_closing.m
function y=fuz_closing（A,B，type)
％要求A与B列数相同的行向量
［m,n］=size（A);
switch type
case 1 %海明贴近度
y=1-sum（abs(A—B）)/n;
case 2 %欧氏贴近度
y=1—(sum(A-B).^2)^（1/2）/sqrt(n)；
case 3 ％格贴近度
y1=max（min（ones(m，n)—A,ones(m，n）—B）);
%ones(m，n）-A等于A^c
y2=max(min（A,B))；
y=min（y1,y2);
end

例2 设某产品的质量等级分为5级，其中一级有5种评判因素u1, u2， u3， u4, u5. 每一等级的模糊集为
B1={0。5 0.5 0。6 0.4 0。3｝
B2={0.3 0.3 0.4 0.2 0.2}
B3={0.2 0.2 0.3 0.1 0.1｝
B4=｛0.1 0.1 0.2 0。1 0｝
B5=｛0.1 0。1 0。1 0.1 0}
假设某产品各评判因素的值为A={0.4 0.3 0。2 0.1 0.2｝， 问该产品属于哪个等级？
代码：
A=[0.4 0.3 0.2 0.1 0.2]；
B=［0.5 0。5 0.6 0.4 0。3；
0。3 0.3 0.4 0.2 0.2;
0。2 0。2 0.3 0.1 0.1；
0。1 0.1 0.2 0.1 0；
0。1 0.1 0.1 0.1 0];
for i=1:5
haiming(i）=fuz_closing(A，B(i，：)，1);
oushi(i）=fuz_closing(A,B（i,:)，2）；
ge(i)=fuz_closing（A,B(i,：）,3)；
end
haiming
oushi
ge
运行结果：
haiming = 0.7800 0.9200 0.9000 0.8600 0.8400
oushi = 0.5081 0.9106 0。8658 0.6870 0.6422
ge = 0。4000 0。3000 0。2000 0。2000 0。1000
可见样本A与各等级的格贴近度分别为0.4， 0。3, 0。2， 0。2, 0.1， 故可认为该产品属于B1等级。若按令两种贴近度判断，该产品属于B2等级。

（三)基于模糊等价关系的模糊聚类
一、算法步骤
1。 样本数据归一化
设X={x1, x2， …, xn｝为要分类的n个样本,每个样本有m个指标，即
xi=｛ xi1, xi2, …, xim}, i=1，2，..,n
得到原始数据矩阵X=（ xij)n×m.
由于不同指标的数据量纲不同，为了使数据能够比较，要先对X做归一化处理。
2. 建立模糊相似矩阵R
先建立样本xi与xj相似程度rij， 进而构造模糊相似矩阵R=（rij)n×n建立rij常用的方法有：
（1) 相似系数法
①夹角余弦法：
②相关系数法：
(2） 距离法
一般取 rij=1—c（d（xi，xj))α, 其中c和α为适当选取的参数，使得
0≤rij≤1。 常用的距离有：
①海明距离:
②欧氏距离:
③切比雪夫距离:
(3) 贴近度法
①最大最小法：
②算术平均最小法：
③几何平均最小法：
3. 求出R的传递闭包t（R)
即改造相似关系为等价关系：令, 再令， …， 直到满足与Rl相等,即为t（R）, 仍记为R。
4。 选取合适的λ， 利用λ-截矩阵Rλ进行分类（参考例1）.

二、Matlab实现
求模糊相似矩阵R的函数：fuz_distance.m
function R=fuz_distance（x，type)
％x为归一化的数据矩阵, type选择计算相似程度的方法
%返回模糊相似矩阵R
［n,m]=size（x）;
%距离法的选择参数c和a, 需要根据具体情况修改以保证R(i，j）属于[0，1]
c=0.1；
a=1；
for i=1：n
for j=1:n
switch type
case 1 %夹角余弦法 R(i,j)=（x（i，：）＊x(j,：）’）/（norm（x（i，：），2）*norm(x（j,：),2)）;
case 2 ％相关系数法
Dxi=abs(x（i，:）—mean（x（i,:）));
Dxj=abs(x(j，：)—mean(x(j,：）））; R（i,j)=（Dxi＊Dxj'）/(norm（Dxi,2)*norm(Dxj，2)）；
case 3 ％海明距离法
d=sum（abs(x（i，:)—x(j，:))）；
R（i，j)=1—c*d^a;
case 4 ％欧氏距离法
d=norm(x(i，:）—x（j，：),2)；
R(i，j）=1-c＊d^a;
case 5 %切比雪夫距离法
d=max(abs(x（i,：）-x（j，:)）);
R(i，j)=1-c＊d^a；
case 6 最大最小（贴近度)法 R（i,j）=sum（min([x（i,:)；x(j，:）］)）/sum(max(［x(i,:);x(j,:）]));
case 7 算术平均最小(贴近度)法 R（i，j)=2＊sum（min(［x(i,：）；x（j,：)]）)/sum(x(i，:)+x（j，：））；
case 8 ％几何平均最小(贴近度）法 R(i,j)=sum（min(［x(i,:）；x(j,：)])）/sum(sqrt(x（i,：）。＊x(j,：)））；
end
end
end

求R的传递闭包t(R）的函数:tran_R.m
function ［B，k]=tran_R（R)
％ R为模糊相似矩阵, 循环构造满足传递性的t(R)
％k为满足R^2k = R^k的最小的自然数k
n=length(R)；
B=zeros（n,n）;
flag=0;
k=1/2;
while flag==0
B=fco(R，R）; %做模糊合成运算
k=2＊k；
if B==R
flag=1;
else
R=B； ％循环计算R传递闭包
end
end

上面的函数tran_R。m调用函数矩阵模糊合成算子函数：fco。m
function B=fco（Q，R）
%实现模糊合成算子的计算, 要求Q的列数等于R的行数
[n,m］=size(Q）;
[m,l]=size（R);
B=zeros（n,l);
for i=1:n
for k=1：l
B（i，k)=max（min(［Q(i，：）;R（：,k)'］））;
end
end

求t（R)的λ-截矩阵的函数：fuz_lamda.m
function y=fuz_lamda（X,m）
％用λ—截矩阵将样本分成m类, m≤总样本数
lamda=unique(X）’; ％根据R中的值取λ值
％unique函数取矩阵不重复元素组成向量并从小到大排好序
X（find（X〈lamda(m））)=0;
X（find(X>=lamda(m))）=1;
y=X；

例3某地区设有11个雨量站，其分布如图所示:

10年来各雨量站测得的年降雨量表如下:

现因经费问题，希望撤销几个雨量站,问撤销哪些雨量站而不会太多地减少降雨信息？
分析:对11个雨量站进行模糊聚类，同一类的只需保留一个即可。比如，已知该市决定撤销6个只保留5个雨量站，则模糊聚类为5类.

代码：
load data；
％数据归一化
［X，ps］=mapminmax(data’，0,1）;
X=X'；
％选择计算相似程度的方法
type=3; ％ c=0。1, a=1， 此时也称绝对值减数法
%求模糊相似矩阵R0
R0=fuz_distance(X,type)
％将模糊相似矩阵R0改造成模糊等价矩阵R
［R,k]=tran_R（R0）
%求将样本分成8类的λ—截矩阵
R_lamda=fuz_lamda(R，8）
运行结果及说明：
归一化后的数据矩阵X：

模糊相似矩阵R0:

由R0改造成的模糊等价矩阵R:

k = 8 说明R16=R8。

将样本分为5类的λ-截矩阵R_lamda:

可以判断5类分别是：
{x1， x7} ｛x2， x4, x5, x6} {x3, x9} {x8, x11｝ ｛x10｝

注：对于这类C均值模糊聚类问题,也可以直接调用Matlab自带的模糊聚类函数fcm。m求解。调用方式：
［center,U, obj_fcn，］=fcm(data,cluster_n）
其中，data为归一化后的样本数据，每一行是一个样本；cluster_n为聚类数；center返回最终的聚类中心矩阵；U为最终的模糊分区矩阵;obj_fcn为迭代过程中的目标函数值（越小越好）。
代码：(X为前面已归一化的样本数据）
［center，U， obj_fcn］=fcm(X,5）
maxU=max（U);
index1 = find（U(1，:)==maxU)； %第一类
index2 = find(U（2，：)==maxU）； ％第二类
index3 = find(U（3，:)==maxU)； %第三类
index4 = find(U(4，:)==maxU）; ％第四类
index5 = find（U（5，:)==maxU)； ％第五类
class1=X(index1,：) ％第一类中的样本数据
class2=X（index2,:） ％第二类中的样本数据
class3=X（index3，:） %第三类中的样本数据
class4=X（index4,:) ％第四类中的样本数据
class5=X（index5,:） %第五类中的样本数据

运行结果略，对比class1—class5与X, 得到分类结果与前文相同。另外，分为5类的obj_fcn=1.0578， 如何选取合适的分类数,使得obj_fcn达到最小（最优模糊聚类)放到下一篇。
