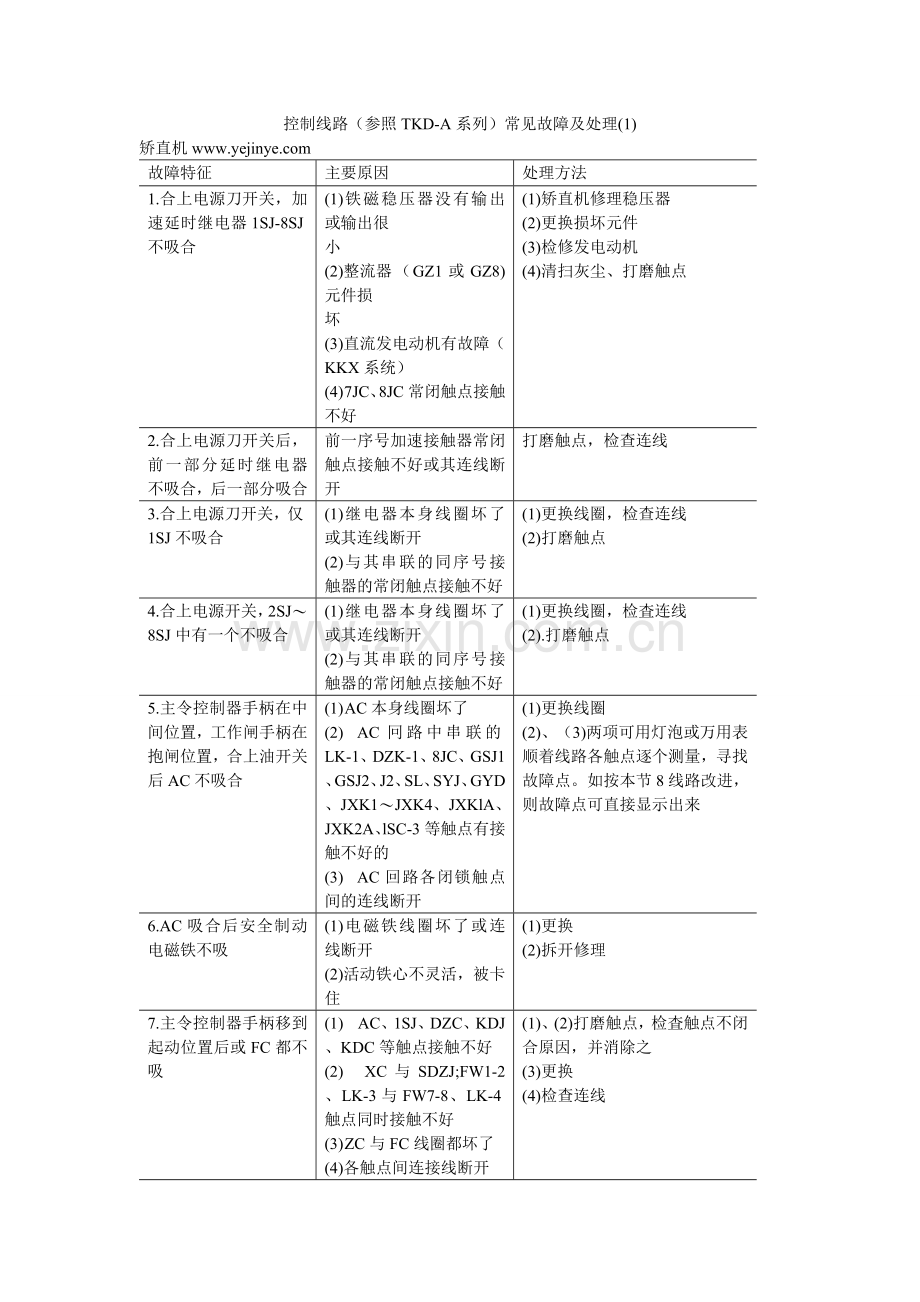

控制线路（参照TKD-A系列）常见故障及处理(1).doc

控制线路（参照TKD-A系列）常见故障及处理(1)
矫直机
故障特征
主要原因
处理方法
1.合上电源刀开关，加速延时继电器1SJ-8SJ不吸合
(1)铁磁稳压器没有输出或输出很
小
(2)整流器 （GZ1或GZ8)元件损
坏
(3)直流发电动机有故障（KKX系统）
(4) 7JC、8JC常闭触点接触不好
(1)矫直机修理稳压器
(2)更换损坏元件
(3)检修发电动机
(4)清扫灰尘、打磨触点
2.合上电源刀开关后，前一部分延时继电器不吸合，后一部分吸合
前一序号加速接触器常闭触点接触不好或其连线断开
打磨触点，检查连线
3.合上电源刀开关，仅1SJ不吸合
(1)继电器本身线圈坏了或其连线断开
(2)与其串联的同序号接触器的常闭触点接触不好
(1)更换线圈，检查连线
(2)打磨触点
4.合上电源开关，2SJ〜8SJ中有一个不吸合
(1)继电器本身线圈坏了或其连线断开
(2)与其串联的同序号接触器的常闭触点接触不好
(1)更换线圈，检査连线
(2).打磨触点
5.主令控制器手柄在中间位置，工作闸手柄在抱闸位置，合上油开关后AC不吸合
(1) AC本身线圈坏了
(2) AC冋路中串联的LK-1、DZK-1、8JC、GSJ1、GSJ2、J2、SL、SYJ、GYD、JXK1〜JXK4、JXKlA、JXK2A、lSC-3等触点有接触不好的
(3) AC回路各闭锁触点间的连线断开
(1)更换线圈
(2)、（3)两项可用灯泡或万用表顺着线路各触点逐个测量，寻找故障点。如按本节8线路改进，则故障点可直接显示出来
6.AC吸合后安全制动电磁铁不吸
(1)电磁铁线圈坏了或连线断开
(2)活动铁心不灵活，被卡住
(1)更换
(2)拆开修理
7.主令控制器手柄移到起动位置后或FC都不吸
(1) AC、1SJ、DZC、KDJ、KDC等触点接触不好
(2) XC与SDZJ;FW1-2、LK-3与FW7-8、LK-4触点同时接触不好
(3) ZC与FC线圈都坏了
(4)各触点间连接线断开
(1)、(2)打磨触点，检査触点不闭合原因，并消除之
(3)更换
(4)检查连线
故障特征
主要原因
处理方法
8.主令控制器手柄移到起动位置（向前、向后二个位置）ZC、FC有一个不吸
(1)本身线圈损坏
(2) ZC、FC常闭触点有一个接触不
好
(3)过卷恢复开关不在零位
(4) LK-3或LK-4接触不好
(5)连线断开
(1)更换
(2)打磨触点
(3)扳到零位
(4)检修触点
(5)检查连线
9.主令控制器手柄移到起动位置后，XLC不吸
(1)本身线圈损坏
(2) ZC或FC常开触点接触不好
(3)连线断开
(1)更换
(2)打磨触点
(3)检査连线
10.换向接触器闭合后经一段延时又断开，再经一段延时又闭合，这样重复一合一断
换向接触器的自保触点（329-330)接触不好或其连线断开
打磨触点，检查连线
11.换向及加速接触器瞬时重复合、断(KKX系统）
接触器本身的经济电阻断损或其连线断开
更换电阻或检査连线
