SNP-2313H线路保护装置使用说明书
一、 概述
适用范围
本装置适用于66kV及以下电压等级的经消弧线圈接地或不接地系统中的进线、馈线保护。可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。
功能及特点
1． 保护功能
◆ 三相三段式方向电流保护（速断、限时速断、过流反时限），带低电压闭锁功能
◆ 三相三次重合闸(检无压，检同期，不检)，重合次数可设定，带后加速功能
◆ 零序电压闭锁方向零序过流保护（报警，可选择跳闸）
◆ 具有小电流接地选线功能
◆ 低电压保护
◆ 低压闭锁、滑差闭锁的低频减载保护
◆ 过负荷告警
2． 辅助功能
◆ PT断线告警
◆ 母线接地告警
◆ 装置故障告警
◆ 保护定值和时限的独立整定
◆ 自检和自诊断
3． 测控功能
◆ 电量测量：电压、电流、有功功率、无功功率、功率因数、电网频率等
◆ 信号检测：装置共有8路开入量
4． 特点
◆ 采用分层分布式设计，可组屏安装或直接安装于开关柜上
◆ 封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准
◆ 可记录64次SOE事件
◆ 汉字液晶显示，键盘操作
◆ 设有独立的起动元件用来开放继电器电源，提高装置的安全性
二、基本原理
电流速断、限时速断、过流保护
针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。其中过流保护可通过低电压闭锁，并可选择反时限跳闸, 根据国际电工委员会标准(IEC60255-4)的规定, 本装置采用其标准反时限特性方程中的一般反时限特性方程(IDMT):

式中Ip为电流基准值,取过流定值,为时间常数, 取过流时间定值。

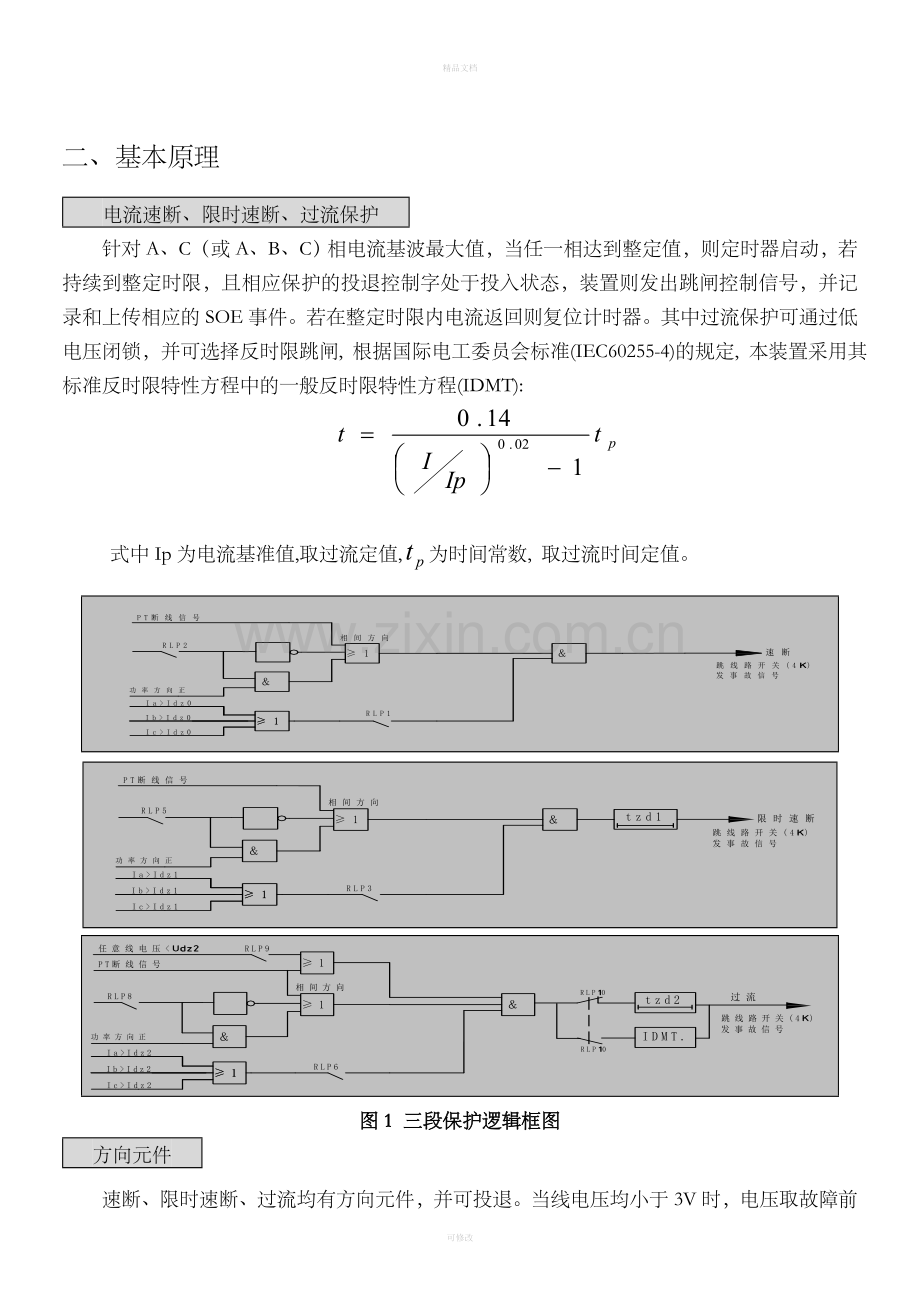

图1 三段保护逻辑框图
方向元件
速断、限时速断、过流均有方向元件，并可投退。当线电压均小于3V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。
方向元件采用接线方式，最大灵敏角450，动作区1800，动作示意图如下：
过负荷告警
针对A、C（或A、B、C）相电流基波最大值，当任一相达到过负荷整定值，则定时器启动，若持续时间达到整定时限则告警。同时给出告警音响及预告信号，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。
图2过负荷告警保护逻辑框图

零序过流保护(带方向)
零序过流保护是当零序电流测量值大于零序过流定值时，则定时器启动，若持续到相应的整定时限，且零序过流保护投退控制字处于投入状态，则发出报警信号。如保护跳闸投退控制字也处于投入状态，则给出保护动作、事故音响，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。
图3零序过流保护逻辑框图
PT断线报警
为防止由于PT断线使得CPU检测到电压值不正常而导致保护误动，装置配有PT断线检查功能，可通过保护控制字投退。判据如下：
a 三相电压之和（为与外部的PT比例系数匹配，还需乘上一个零序系数Puo）大于PT断线电压定值
b 测量通道中测得的零序电压小于PT断线电压定值

图4 PT断线报警逻辑框图
母线接地报警
测量通道中测得的零序电压大于母线接地电压定值，经延时报警。逻辑框图见图5（图中的3Uo2为母线接地零序电压定值，Tzd3为时间定值）。

图5 母线接地报警逻辑框图
低电压保护
任意一路线电压小于低电压保护定值,时间超过整定时间时,低电压保护动作。低电压保护经TWJ闭锁,装置能自动识别PT断线并闭锁低电压保护（此时PT断线需投入）。

图6 低电压保护逻辑图
三相三次重合闸
装置具有三相重合闸（三次）功能,当重合闸不投时可通过设置保护控制字退出。重合闸必须在：判断出断路器处于分位﹑充电完成﹑没有闭锁条件的情况下才能够经延时出口动作。重合闸出口除了动作合闸外，还置后加速标志﹑重合次数减一﹑并置重合闸标志（此三项在程序内部实现）用于为下一次重合做准备。过流或限时速断跳闸并重合闸后，若合闸于永久故障，可后加速跳闸，跳闸后重合闸不再充电。
重合闸充电：手动合闸后，判断到断路器处于合位，经过15秒充电完成。
重合闸闭锁条件：值班人员手动分闸﹑合闸于故障状态而随即后加速跳闸﹑低频保护动作﹑在已经重合过以后检测到线路有电流（大于检无流定值）、有外部闭锁重合闸信号（A5）输入。
图7.三相三次重合闸逻辑框图
重合闸后加速
合闸后加速是用来保证当断路器合闸于故障线路时，能够加速跳闸。

图8 重合闸后加速逻辑图
低频减载、低周解列
当检测到系统的频率低于低频减载频率值，电压高于低电压闭锁定值时，延时后动作。

图9 低频减载逻辑框图
异常告警
装置异常：电源消失或自检出错（ROM、RAM、EPROM定值检验出错），闭锁开出继电器。
测 量
测量系统频率f，母线电压Uab、Ubc、Uca、Ua、Ub、Uc,3U0，电流Ia、Ib、Ic、3I0及有功功率、无功功率、功率因数。
事件记录
可以存储64次的SOE记录，包括事件日期、时间、事故电流（电压）、保护动作类型等。

三、操作说明
装置的面板由LCD显示器、LED指示灯及简易键盘组成。
LED 指示灯指示装置的工作状态及保护信号。其中 “24V”指示灯指示装置工作电源是否正常，正常运行时这个灯应常亮。“运行”指示灯指示装置运行状态，正常运行时运行指示灯应有规律地闪动。故障指示灯有3个，其中“事故”和“告警”指示灯分别表示有未复归的保护信号，“故障”指示灯指示装置通过自检发现有故障。
Uab=10.0 kV
Ia= 260 A
Ic= 260 A
f= 50.00 Hz
当保护动作或装置发生故障时，面板上相应的“事故”、“告警”、“故障”信号指示灯会亮，并在LCD显示器的最后一行显示保护动作或装置故障的类型。请注意：此时显示的内容不表示事件发生的顺序。若要进一步了解详细情况，可在主菜单中选择“事件记录”来查看事件顺序记录（SOE）。
装置的当地监控功能通过面板上的LCD显示器及简易的键盘操作实现。
LCD显示器为带背光的8*4汉字字符液晶显示模块，简易键盘由“↑”、“↓”、“→”、“←”、“退出”、“确认”及“复归”七个触摸键组成。
正常运行时液晶显示器自动循环显示各遥测量及一些保护模拟量的一次值。若需查看未显示的项目，可按“↑”、“↓”键选择。需要显示的项目可在“出厂设置”菜单下设定。若需要复归保护动作或装置故障信号，可按下“复归”键，选择“是”后再按“确认”键即可。
01．保护投退
02．保护定值
03．事件记录
04．输入输出
05．采样数值
06．实时时钟
07．启动次数
08．出厂设置
09．设备信息
10．退 出
按下“←”、“→”或“确认”键，LCD显示器则显示上图所示的主菜单。
通过“↑”、“↓”键可选择任一种功能，按“确认”键后进入该菜单的功能，按“退出” 键或选择“退出”菜单则回到自动循环显示界面。
保护投退
速断
RLP01 投入
速断方向
RLP02 退出
将光标移至“保护投退”并按“确认”键后，进入保护投退设置功能。保护投退设置的界面如下图所示（以线路保护为例，不同的保护装置可能投退的项目不同）。
此时光标位于第1个投退项目即“速断”的投退设置。通过按“↑”、“↓”键可选择其它投退项目。当光标位于某一项目时，可通过“→”、“←”键来改变设置。当全部投退项目设置完成后，可按“确认”键来保存这些设置。
PASSWORD1：0000
按下“确认”键后，进入输入PASSWORD界面，如下图所示。通过按“↑”、“↓”键可改变PASSWORD各位数字的值，通过按“→”、“←”键可选择要改变的位。若用户没有修改过PASSWORD，则出厂默认的PASSWORD为1000或0000均可（修改PASSWORD的方法见“保护定值”的使用方法）。
当输入正确的PASSWORD后，就将所修改的保护投退设置保存好了。
保护定值
进入保护定值功能后，即可对装置整定值进行当地修改。本装置可存贮三套定值。“0”号定值为当前使用的定值套号（1、2或3），其余号定值为装置对应于0号定值的本套定值。显示格式如下图：
保护定值套数
00：001.00
一次电压系数
Kv1 01：035.00
通过“↑”、“↓”键可选择显示或要修改的定值，按下“→”键进入光标所在定值的编辑状态。在编辑状态下，通过“↑”、“↓”、“→”、“←”键可对定值进行编辑。编辑完成后按“确认”键，在核实输入正确的口令后，再按“确认”键后本号定值修改有效，按“退出”键无效。
整定值定义及说明详见后面“定值清单”。
注：一次电压、电流系数*10后为实际的一次PT、CT变比。
事件记录
No.00 02-06-26
时间11:21:22.525
开关变位：
开入3 分->合
本单元可存储不少于60次事件记录，其中第0号为最新记录，第1号为上一次记录，依次类推。该记录存放在非易失性存贮器中，具有掉电长期保存功能，事件记录分开关变位、保护动作和装置故障三种类型。事件记录显示格式如下图。
其中，No.后为记录号，02-06-26 为该事件发生的日期，即2002年6月26日。11:21:22.525该事件发生的时间，即11时21分22秒525毫秒。
通过按“↑”、“↓”键可选择显示其余的事件。
当事件类型为保护动作时，可以按“确认”键去查看该保护的动作值，再按“退出”键返回。
输入输出
选择输入输出菜单后将显示以下内容。
开入量
01－08：00000010
1．开入
2．开出
通过“↑”、“↓”键可选择查看开入量还是进行开出操作。当选择开入时，屏幕显示如下：
预告信号 0
事故信号 0
重合闸 0
保护跳闸 0
其中“0”表示输入的开关未闭合，“1”表示输入的开关已闭合，在上图中，第7个开入量为1，其余为0。
按“退出”键可退出并返回上一级菜单。
当选择开出时，屏幕显示如下：

通过“↑”、“↓”、“→”、“←”键可对开出量进行编辑。“1”对应输出继电器闭合或指示灯亮，“0” 对应输出继电器断开或指示灯灭。编辑完成后按“确认”键，在核实输入正确的口令后，再按“确认”键后，相应的继电器就能出口。
采样数值
在主菜单中选择“采样数值”后屏幕显示以下内容：
0 57.70 57.70
2 57.70 57.70
4 4.98 4.98
6 4.98 5.01
它们表示0~7通道的二次采样值。在不同类型的装置中各采样通道的含义不相同，具体可参见附录的采样实时显示表。
实时时钟
本单元具有掉电运行的实时时钟功能，进入实时时钟模块后，LCD显示器将显示装置的实时时钟，如下图所示：

日期
06年06月26日
时间
15时36分50秒
通过简易键盘可对时钟进行修正。按“确认”键后进入时钟编辑状态。在编辑状态下，通过“↑”、“↓”、“→”、“←”键可对时钟进行编辑。编辑完成后按“确认”键，修改完成。若此时不想修改时钟，可按“退出”键退出时钟编辑状态。
该时钟也可由通信网统一校时（精确到2ms），以使整个系统保持同一时基。
实时时钟主要作为事件顺序记录的时间依据。
启动次数
该菜单用来监视装置的重启次数，供调试和监控用。
出厂设置
出厂设置在装置出厂前已设置完成，用户通常不必更改。出厂设置项目如下表所示：
序号
代 号
名 称
整 定 范 围
0
Kv2
二次电压比例系数
11.80(12)
1
Kic
二次测量电流比例系数
235.50(140)
2
Kib
二次保护电流比例系数
14.20(14.8)
3
Ki0
二次零序电流比例系数
235.20(14.8)
4
Kv0
二次零序电压比例系数
4.75(14.8)
9
Inalarm
开关量报警设定
(Σ2(n-1) )/100
10
PU0
PT零序系数

11
Disp
滚动显示项目选择

其中，二次电压比例系数、二次测量电流比例系数、二次保护电流比例系数、二次零序电流比例系数、二次零序电压比例系数由二次互感器类型及满量程值确定。（注意：我公司在产品出厂之前已经按相应的PT、CT型号设置好二次系数，请用户勿要擅自修改！）
PT零序系数：为PT主绕组与开口三角形绕组额定电压不同时的修正系数。设置值为：
PU0 = PT开口三角形绕组额定电压 ∕ PT主绕组额定电压
开关量报警设定：当某些开入量发生变化时，若需要启动报警信号，可通过设置该项来实现。设置值=∑(2(n-1)/100)。式中，n为第n个开入量。例如，当需要第3个开入量变位时发出报警信号，则设置值=2(3-1)/100=0.04。可以同时设定多个开关量报警，只要分别算出每个开入量的设置值并将它们相加即可。
滚动显示项目选择：选择显示项目时，大部分可按下表的设置值确定，将所选的各项目设置值相加。
显示项目
设置值
显示项目
设置值
Uab
0.01
Ia
0.64
Ubc
0.02
Ic
1.28
Uca
0.04
P
2.56
Ua
0.08
Q
5.12
Ub
0.16
cosφ
10.24
Uc
0.32
f
20.48
设备信息
设备信息将显示装置的一些基本信息，如版本、装置类型及型号，程序存贮器校验码等。

采样实时显示

采样实时显示
通道00
母线电压Ua（C5,D5）
通道04
零序电流Io（C4,D4）
通道01
母线电压Ub（C6,D6）
通道05
保护电流Ia（C1,D1）
通道02
母线电压Uc（C7,D7）
通道06
保护电流Ib（C2,D2）
通道03
零序电压Uo（C8,D8）
通道07
保护电流Ic（C3,D3）

定值清单

定值序号
代 号
定 值 名 称
整 定 范 围
01
Kv1
一次电压比例系数
实际变比/10
02
Ki1
一次电流比例系数
实际变比/10
03
Idz0
电流速断定值
0.1~100A
04
Idz1
限时速断定值
0.1~100A
05
tzd1
限时速断延时
0~100s
06
Idz2
过电流定值
0.1~100A
07
tzd2
过电流延时
0~100s
08
Ch-num
重合闸次数
1~3
09
Idz3
重合闸检无流定值
0~20A
10
tchzd1
第一次重合闸延时
0~10s
11
tchzd2
第二次重合闸延时
0~10s
12
tchzd3
第三次重合闸延时
0~10s
13
tchjszd
重合闸后加速延时
0~2s
14
Ch-a
备用

15
Udz1
低压闭锁低频II定值
42~99V
16
fdz1
低频减载I频率
45~49.5Hz
17
tfzd1
低频减载I延时
0~99s
18
df/d2
减载II滑差闭锁值
0.3~5Hz/s
19
Fdz1
低频减载II频率
45~49.5Hz
20
tfzd2
低频减载II延时
0~99s
21
I0dz
零序过流定值
0.1~100A
22
t0zd
零序过流延时
0~100s
23
U0dz
零序电压闭锁
5~180V
24
Idz3
过负荷定值
0.1~100A
25
tzd3
过负荷延时
0~100s
26
3U01
PT断线定值
0~90V
27
Utq
备用

28
3U02
母线接地定值
0~90V
29
tzd3
母线接地延时
0~10s
30
Udzl
低电压定值
0.1~100V
31
tuzdl
低电压地延时
0~100s

保护投退

保护序号
代 号
保 护 名 称
整 定 方 式
01
RLP 01
速断
投入/退出
02
RLP 02
速断方向
投入/退出
03
RLP 03
限时速断
投入/退出
04
RLP 04
限时速断后加速
投入/退出
05
RLP 05
限时速断方向
投入/退出
06
RLP 06
过电流
投入/退出
07
RLP 07
过电流后加速
投入/退出
08
RLP 08
过电流方向
投入/退出
09
RLP 09
低电压闭锁过流
投入/退出
10
RLP10
过流反时限
投入/退出
11
RLP11
过负荷
投入/退出
12
RLP12
重合闸
投入/退出
13
RLP13
低频减载I
投入/退出
14
RLP14
低频减载II
投入/退出
15
RLP15
低压闭锁低频减载
投入/退出
16
RLP16
低频减载II滑差闭锁
投入/退出
17
RLP17
母接地报警
投入/退出
18
RLP18
PT断线报警
投入/退出
19
RLP19
零序过流
投入/退出
20
RLP20
零序电压闭锁
投入/退出
21
RLP21
零序方向
投入/退出
22
RLP22
零序方向指向母线
投入：零序方向指向母线
退出：零序方向指向出线
23
RLP23
零序过流跳闸
投入：零序过流跳闸
退出：零序过流报警
24
RLP24
低电压
投入/退出
