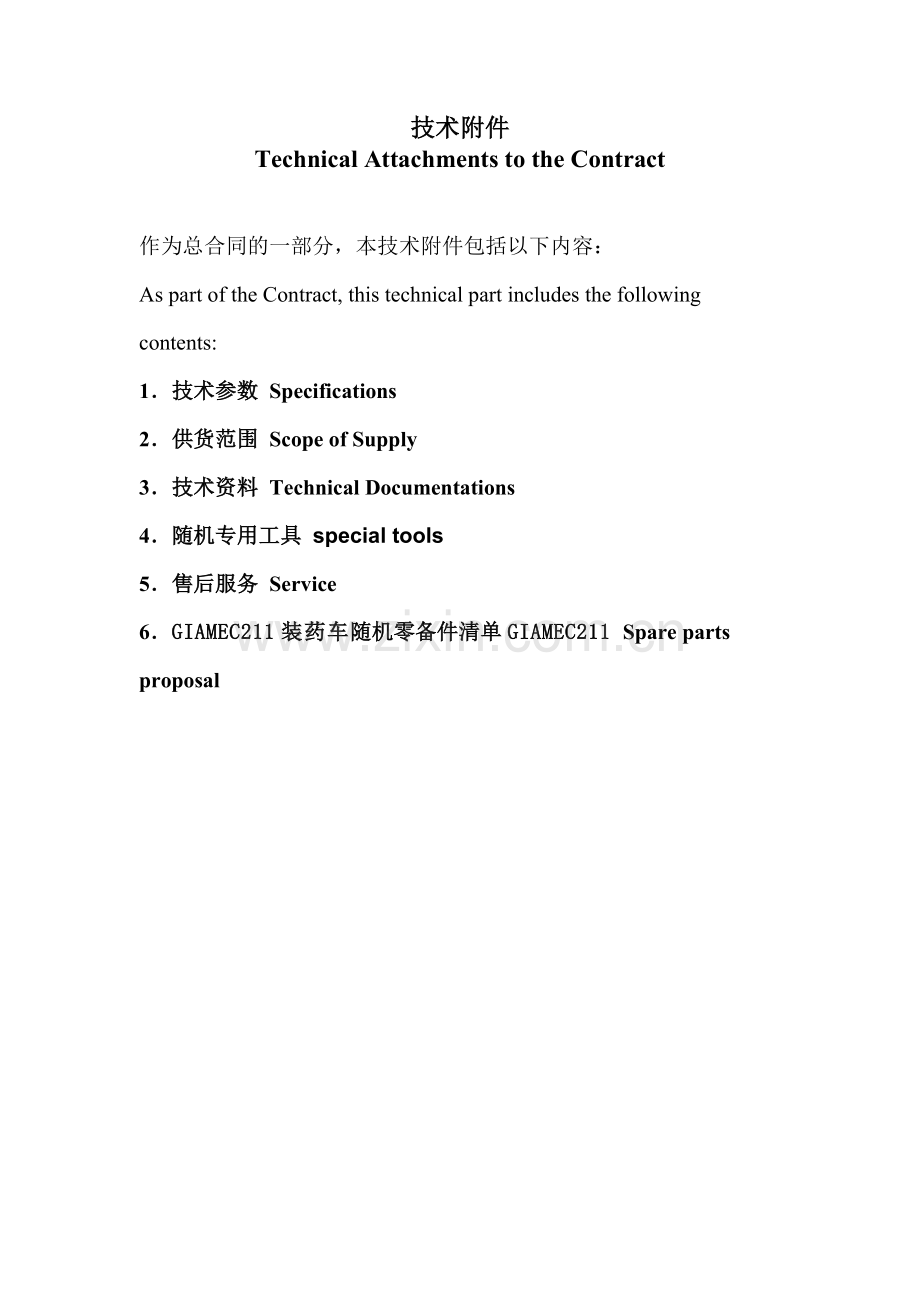

技术附件
Technical Attachments to the Contract

作为总合同的一部分，本技术附件包括以下内容：
As part of the Contract, this technical part includes the following contents:
1．技术参数 Specifications
2．供货范围 Scope of Supply
3．技术资料 Technical Documentations
4．随机专用工具 special tools
5．售后服务 Service
6．GIAMEC211装药车随机零备件清单GIAMEC211 Spare parts proposal

GIAMEC211装药车（电动液压型）技术参数
GIAMEC211 Specifications
一、 技术参数 Specifications及特性
特点
- 大功率车架，专门为井下采矿和隧道掘进作业设计的底盘；
- 转弯半径小，使之在窄小巷道内的运行具有更高的灵活；
- 牵引/速度性能高：
- 柴油发动机－液压传动；
- 四轮驱动；
- 中间铰接处摆动角±12°；
- 铰接动力转向，转向角＋/－40°；
- 停车制动锁定装置
- 双回路制动系统；
- 装药能力每分钟可达130 kg；
- 可以在所有方向上进行晶体Anfo, 或50/50晶体与粒状Anfo炸药的装药作业；
- 不同规格的Anfo装药器；
- 可通过外部风源或装药车上的柴油液压或电动空气压缩机风源进行装药作业；
- 工作转臂能够精确、快速定位；
- 完全符合瑞典安全法规标准。

装药车尺寸
长 9 850mm
宽 2 300 mm
最高 2 700 mm
转弯半径，外侧 6 650 mm
转弯半径，内侧 3 785 mm
毛重 10 000 kg
主要部件
发动机
- Deutz 发动机，BF4M 1013C ，涡轮增压，低排放柴油发动机；
- 最大额定功率：115 kW（156hp），转速2300 rpm；
- 最大扭矩：572 Nm, 转速1400 rpm；
- 排量：4.7 升；
- 液冷系统；
- Bosch燃油喷射系统；
直流电气系统：
- 电压：24V；
- 发电机：75A / 28V；
- 电瓶：2 x 12V，125Ah；
- 负极接地保护；
- 主灯：4 x 70W
转向系统
- 靜液压加力器转向，双转向油缸；
- 方向盘：全角度转动，6圈；
容量
- 燃油箱，容量120升
- 液压油箱 容量：最低油位 90升
滤油效率 20微米（绝对值）
传动系统
- 液力传动装置，型号Clark T 24000
- Hurth 112/138轮轴 桥臂末端
- Hurth 112/138轮轴 发动机桥端配置
- 档位速度值：一档 8km/h
二档 18km/h
三档 25km/h
车轮
- 轮胎12.00 R 20 Michelin X Mine D2
- 轮缘8.00 x 20
- 轮胎压力1.0 MPa （10 bar）
制动系统
- 主制动器：双独立回路，液压制动，全封闭湿式圆盘制动器
- 紧急与停车制动器：SAHR（弹簧制动，液压释放）
驾驶室
便携式灭火器一个
驾驶座
顶棚灯
安全防护顶棚FOPS
底盘选用GIA 公司自己的UV系列底盘，静压传动系统，须满足车辆各运行参数，型号、尺寸可选择。
电动液压型电气构件
电缆卷盘
电缆 125m（3+1）
电气控制柜AS1
电源接线板
变压器
工作照明灯8×200w
主要装置
工作转臂 HL 150及吊篮
最长 6616mm
最短 3696mm
重量 800kg
大臂摆动角 90°（±45°）
大臂上下摆动角 +60°/-35°
工作覆盖面积 93m²
大臂回缩 2200mm
大臂伸展 4100mm
HL大臂其他部分
液压系统 恒定压力
工作压力 200bar (减压阀 220bar)
油流量 30 l/min
与底盘连接件
Anol CC 750，ROCMEC系统
药罐容量 750升 / 165 加仑
容纳ANFO炸药 粒状 / 晶状 600 kg /750 kg
尺寸 直径/高 900 / 1730mm
药罐其他部分
底部出药口
装药作业有线遥控装置
盖
底部阀
漩流及药罐压力减压阀
安全阀
药罐压力开关阀
出药与风量调控阀（装药开关阀）
吹风阀
装药作业手控阀
快速连接头
加药平台及安全网
ROCMEC系统送管器

装药管上向装药推进器
1. 吊篮
2. 导向管
3. 锁定油缸
4. 球窝接头
5. 四轮驱动软管推进器
6. 仪表计数器

底座
导向管
球轴承及球窝接头
四轮驱动
自我调节张力
液压驱动
最大送管速度 60m/min
最大油压 175 bar
油耗 10 L/min
装药管直径 30/38(mm in/out)
转向角±45°， 摆动角±10°。大臂也倾斜时，该角度还可以增加。
ROCMEC系统装药管
规格 聚乙烯管 30/38, 50m　　　防静电
ROCMEC系统计数器
显示　7段液晶显示 6位数，红色，带有消零复位和负号标志
数位高度 7.6mm
电源 12－14VDC
耗电 约80mA
可编程序信号输入 PNP, NPN
最大计数频率 10kHz
信号输入 AC光电耦合器
数据储存 >10年 （通过EEPROM）
安装 弹簧夹，螺丝紧固
尺寸 25×50mm，
安装深度 约75mm
终端 插入式螺丝终端
壳体材质 Noryl SE1 黑色
重量 约50 g
保护等级 II
保护方式 前置安装
DIN 40 050 条件：IP 40
使用条件 参见污染指数2
抗干扰性 2－3度
环境温度 －20°C至＋50°C
规格说明 参见VDE 0411
空压机
Atlas Copco 4m³/min，8bar
冷却装置

二、GIAMEC211装药车配置供货范围：
转臂 HL 150及吊篮
Anol CC 750，ROCMEC系统　（２套）
空压机Atlas Copco电动型空压机 4m³/min，8bar 冷却装置，空压机保护棚可同时用作存放处
ROCMEC系统计数器
ROCMEC系统装药管 规格 聚乙烯管 30/38, 50m 防静电
ROCMEC系统送管器 装药管直径 30/38(mm in/out)
最大送管速度 60m/min
送管器配置导向管，该导向管可调
所有操作均可通过遥控器完成
交流电气系统：外接电源　３８０ｖ，　
设备各系统工作电压与配套电器部件相匹配，
电动液压型电气构件：
- 电缆卷盘（卷容１２５ｍ电缆）液压驱动
- 电缆 125m（3+1芯，容量与设备相配套）
- 电气控制柜AS1（外接电源　３８０ｖ）
- 电源接线板（２套）
- 电源供电箱（２套与电源接线板插座兼容３８０ｖ
- 变压器
- 工作照明灯8×200w
便携式灭火器二个（８ｋｇ）
方向灯４个
支腿二个，带接地保护
润滑装置
交流电气系统　３８０ｖ
工作灯8×70w
雷管箱
带监控器的摄像机
液压驱动的装药管卷盘（最大适应长度为60m，液压驱动）
装药、大臂及送管器有线遥控器，含送/退管位置和速度计
显表
发动机 Deutz，BF4M 1013C
传动系统
液力传动装置，型号Clark T 24000
制动系统
- 主制动器：双独立回路，液压制动，全封闭湿式圆盘制动器
- 紧急与停车制动器：SAHR（弹簧制动，液压释放）
ROCMEC系统装药管
规格 聚乙烯管 30/38, 50m　　　防静电
增设的加药平台

三、Technical Documents技术资料

技术资料
2套， 含： - 备件手册
- 操作手册
- 维修保养手册
- 其他相关二级供货件资料

四、专用工具
随机工具（免费）：
每台设备提供专用工具二套。
专 用 工 具 明 细 表

名称
件号
单位
数量
1

套

2

套

3

套

五、售后服务及质量保证
1、GIAMEC211装药车公司随时为用户提供技术咨询和现场维修等各项服务。
2、设备到达买方使用工地后，卖方将派有经验的技术人员到用户现场进行安装、调试、验收及免费培训服务，每台设备为期二周，内容包括设备技术性能、结构及工作原理、安装调试、操作维护及设备维护等全部内容，买方需提前二周通知卖方，培训程度以操作员独立熟练操作，维护人员能够达到基本的生产维护为准。免费服务还包括，并向用户免费提供所需的培训资料和教材。
3、 质量保证期为设备到货后18个月或开机后12个月，以先
者为准。卖方仅对设备零件的生产和装配负责，正常的磨损和消耗不在其内。质量保证期内，买方应保证使用符合GIAMEC211装药车标准的液压油、润滑油、油管等消耗品，并且按照GIAMEC211装药车维护使用的手册中的规定正确地使用和维护机器，否则质量保证自动失效。
4、在质保期内，GIAMEC211装药车公司服务人员将于每个季度访问工地，对用户所购买的GIAMEC211装药车进行检查并对设备的使用进行指导。质保期结束后，GIAMEC211装药车服务人员将定期访问工地。对发现的问题，写出报告给用户管理部门以作出正确修正。对用户反映的设备问题，GIAMEC211装药车公司将在24小时内给予答复并将在72小时内派人处理。
5、用户的零配件可随时满足需要，零件可用人民币支付购买。GIAMEC211装药车公司要保证和承诺终身提供该设备价格合理的所有维修零配件。
6、卖方将免费提供每台2套技术资料以及电子版。

六、GIAMEC211装药车备件清单：

序号　
名称
件号/规格
单位
数量
备注
1
柴油滤芯（粗）
根据车型配置
件
20
BF4M 1013C
2
柴油滤芯（细）
根据车型配置
件
40
BF4M 1013C
3
机油滤芯
根据车型配置
件
15
BF4M 1013C
4
液压油滤芯
根据车型配置
件
20
GIAMEC211
5
回油滤芯
根据车型配置
件
10
GIAMEC211
6
空压机空滤
根据车型配置
件
10
GIAMEC211
7
发动机空滤
根据车型配置
件
20
BF4M 1013C
8
手油泵
根据车型配置
件
5
BF4M 1013C
9
装药管
根据车型配置
m
50
GIAMEC211
10
电缆插头
4件/套
套
2
GIAMEC211
11
电源插座配电箱
380v
套
2
GIAMEC211
12
导向管

件
2
ROCMEC系统送管器
