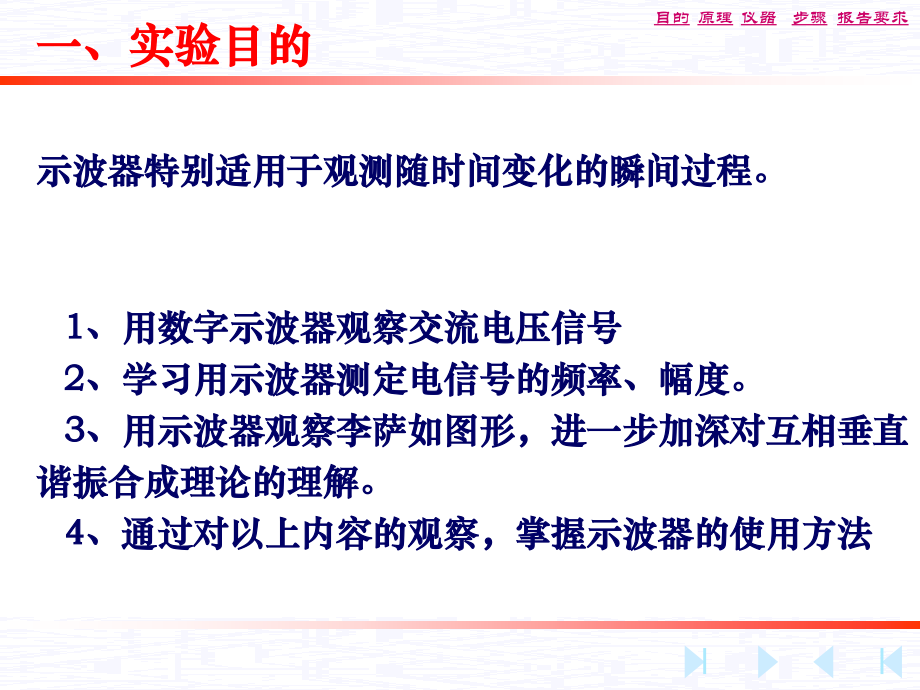

,目的,原理,仪器,步骤,报告要求,数字示波器的使用,大学物理实验,一、实验目的,示波器特别适用于观测随时间变化的瞬间过程。,1,、用数字示波器观察交流电压信号,2,、学习用示波器测定电信号的频率、幅度。,3,、用示波器观察李萨如图形，进一步加深对互相垂直谐振合成理论的理解。,4,、通过对以上内容的观察，掌握示波器的使用方法,示波器原理,示波器主要包括：电子枪、偏转系统和荧光屏三部分,荧光屏,电子枪,垂直偏转系统,Y,（待测信号一般加在这个系统上）,水平偏转系统,X,（内部扫描电压加在这个系统上）,二、实验原理,1,、电子枪发射出来的电子就打在荧光屏的中央（荧光屏由荧光材料涂在示波管前端内表面制成，受到电子束轰击时会发出光）。,2,、,扫描,光点在荧光屏水平（垂直）方向作匀速运动的过程。,在偏转板上加上,周期性的扫描电压,，那么在偏转板间就会形成电场，电子束在通过偏转板间的电场时，在,X,、,Y,轴方向就会产生偏转，荧光屏上的光点就会在水平（垂直）方向作往复运动。,3,、为方便观察（示波器上显示出来的波形应静止不动），扫描电压周期必须与加在垂直偏转板上的待测信号同步，即扫描电压周期应为被测信号周期的整数倍，即,Tx=nTy,（,n=1,，,2,，,3,）,二、实验原理,示波器显示稳定波形的原理,面板示意图,三、实验仪器,垂直电压信号,水平时间信号,二、实验内容,:,八图二值,1,、观察频率为,1KHz,的正弦，方波、三角波波形,在示波器上显示出占满屏幕上,80%,范围,一个完整,波形。将波形分别画在准备好的坐标绘图纸上,对应记录示波器的扫描频率,fx,。,示波器是扫描电压加在水平轴，信号加在竖直轴，当扫描周期和信号频率一致时，正好是显示一个周期的信号。,二、实验内容,2,、在确定出函数信号正弦波输出频率为,1kHz,的基础上，调节示波器的扫描信号周期，分别在示波器上显示出,1/2,和,2,个正弦波形，并将图形描在坐标纸上，并记录示波器扫描信号周期所对应的时间。,扫描时间,=,扫描周期*信号所占格子数,3,、自动测量正弦信号的电压有效值及峰峰值,（,1,）按下,measure,按键，在屏的右侧可显示自动测量菜单；,（,2,）按下菜单操作键的第,1,个键（完全可以根据屏幕提示决定操作），选择信源（,CH1,或,CH2,）；,（,3,）按下菜单操作键的第,2,个键，选择测量类型为电压测量；在电压测量弹出的菜单中选择参数为方均根值（即为有效电压），以及峰峰值,4,、观察李萨如图形,李萨如图形原理：两个振动方向相互垂直的振动的合成,观察李萨如图形,（,1,）将两个正弦信号输入通道,CH1,或,CH2,；,（,2,）若通道未被显示，按下,CH1,或,CH2,按钮；,（,3,）按下,auto,键,（,4,）调整旋钮使两路信号幅度大致相等；,（）按下水平控制栏下的,MENU,菜单按钮以调出水平控制菜单（在屏幕的右侧显示）,（）按下时基菜单按钮选择,X-Y,可显示李萨如图形，按下运行控制栏的,RUN/STOP,可使李萨如图形静止。,观察李萨如图形：,分别调出,fy/fx=,1:1,2:1,1:2,的李萨如图形,要求将李萨如图形分别画在准备好的坐标绘图纸上,对应记录示波器的扫描频率,fx,。,1)fx=1kHz,fy=1kHz,2)fx=1kHz,fy=2kHz,3)fx=2kHz,fy=1kHz,四、实验内容与步骤,正弦电压信号的峰峰值和有效值之间是什么关系？这种关系是如何得到的？,思考题：,
