LED屏亮度计算办法.doc

以全彩屏为例，通常红、绿、蓝白平衡配比为3：4：1
红色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.3(白平衡配比占30%)÷2
绿色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.6(白平衡配比占60%)
蓝色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.1(白平衡配比占10%)

(1) 已知整屏亮度求单管亮度。
   例如：每平米2500 点密度，2R1G1B，每平米亮度要求为5000 cd/m2，则：
红色LED 灯亮度为：5000÷2500×0.3÷2=0.3cd=300mcd
绿色LED 灯亮度为：5000÷2500×0.6=1.2cd=1200mcd
蓝色LED 灯亮度为：5000÷2500×0.1=0.2cd=200mcd
每像素点的亮度为：0.3×2+1.2+0.2=2.0 cd=2000mcd

(2) 已知单管亮度求整屏亮度。
  例如：以P31.25，日亚管为例。
HSM显示屏主要管芯规格
红
绿
HSM-PH-A+(日亚)
180-440mcd
1020-2400 mcd
因为白平衡配亮度配比  红：绿：蓝=3：6：1 ；又白平衡的配比以绿管亮度去配其它管。所以如下：
由红：绿=3：6 可知，绿管亮度是红管的2倍，即红管亮度为：2400(蓝)÷2=1200mcd又因为红、绿、蓝四个管中，红管有2个，所以，单个红管的亮度为：1200÷2=600mcd。
由绿：蓝=6：1可知，绿管亮度是蓝管的6倍，即蓝管亮度为：2400(蓝)÷6=400mcd
因，1个发光像素=2红管+1绿管+1蓝管；
即一个像素的亮度=600(红)×2+2400(绿)+400(蓝)=3400mcd=3.4cd
每平方米亮度=1个发光像素的亮度×每平方米的像素密度(个数)=3.4cd×1024(像素个数)=3482cd。以光损20%计算，实际发光亮度应为：2785.28cd。

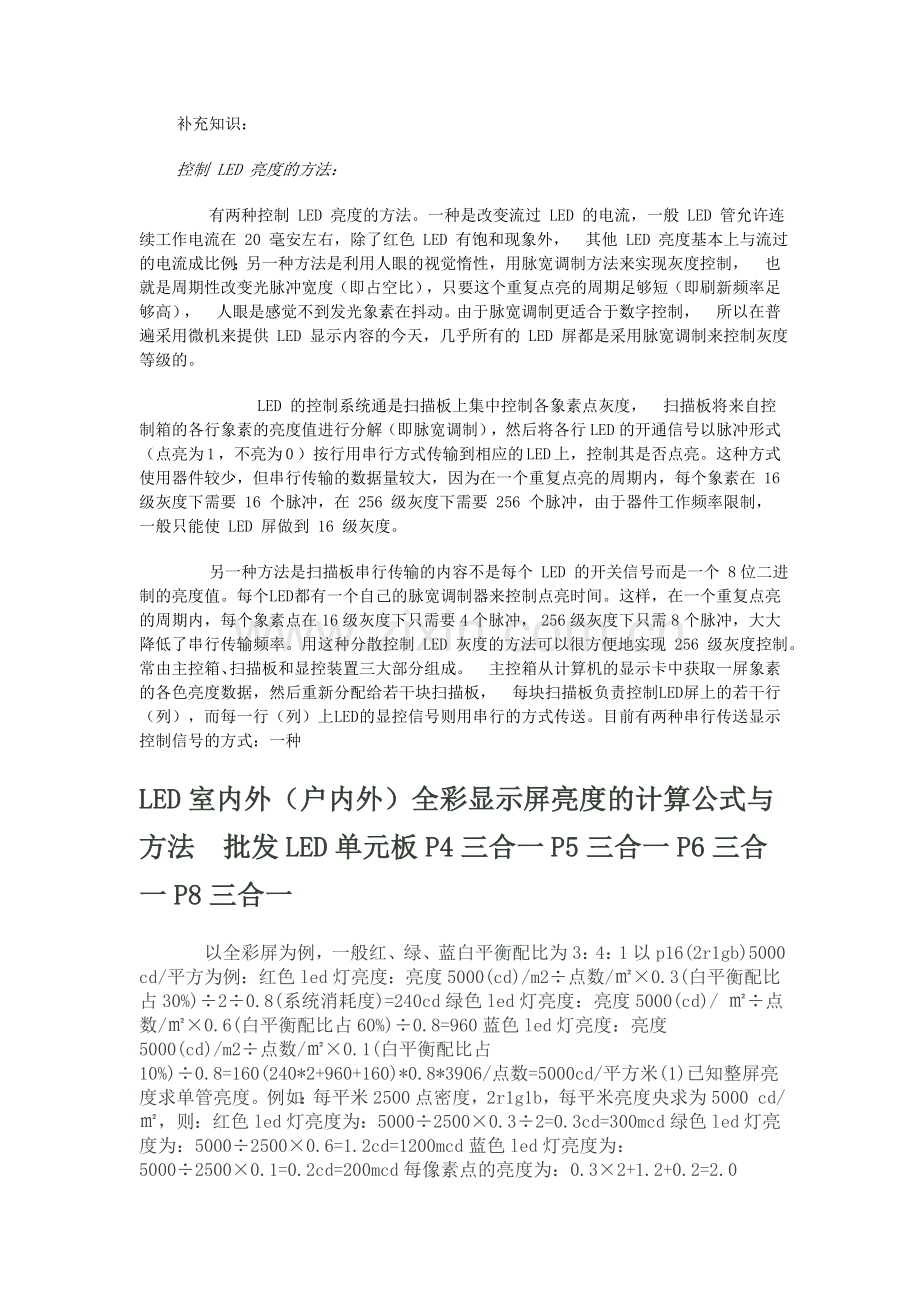

补充知识：
控制 LED 亮度的方法：
　　有两种控制 LED 亮度的方法。一种是改变流过 LED 的电流，一般 LED 管允许连续工作电流在 20 毫安左右，除了红色 LED 有饱和现象外， 其他 LED 亮度基本上与流过的电流成比例；另一种方法是利用人眼的视觉惰性，用脉宽调制方法来实现灰度控制， 也就是周期性改变光脉冲宽度（即占空比），只要这个重复点亮的周期足够短（即刷新频率足够高）， 人眼是感觉不到发光象素在抖动。由于脉宽调制更适合于数字控制， 所以在普遍采用微机来提供 LED 显示内容的今天，几乎所有的 LED 屏都是采用脉宽调制来控制灰度等级的。
    　LED 的控制系统通是扫描板上集中控制各象素点灰度， 扫描板将来自控制箱的各行象素的亮度值进行分解（即脉宽调制），然后将各行LED的开通信号以脉冲形式（点亮为 1 ，不亮为 0 ）按行用串行方式传输到相应的 LED 上，控制其是否点亮。这种方式使用器件较少，但串行传输的数据量较大，因为在一个重复点亮的周期内，每个象素在 16 级灰度下需要 16 个脉冲，在 256 级灰度下需要 256 个脉冲，由于器件工作频率限制， 一般只能使 LED 屏做到 16 级灰度。
　　另一种方法是扫描板串行传输的内容不是每个 LED 的开关信号而是一个 8位二进制的亮度值。每个 LED 都有一个自己的脉宽调制器来控制点亮时间。这样，在一个重复点亮的周期内，每个象素点在 16 级灰度下只需要 4个脉冲， 256 级灰度下只需 8 个脉冲，大大降低了串行传输频率。用这种分散控制 LED 灰度的方法可以很方便地实现 256 级灰度控制。常由主控箱、扫描板和显控装置三大部分组成。 主控箱从计算机的显示卡中获取一屏象素的各色亮度数据，然后重新分配给若干块扫描板， 每块扫描板负责控制 LED 屏上的若干行（列），而每一行（列）上 LED 的显控信号则用串行的方式传送。目前有两种串行传送显示控制信号的方式：一种
LED室内外（户内外）全彩显示屏亮度的计算公式与方法 批发LED单元板P4三合一P5三合一P6三合一P8三合一
    以全彩屏为例，一般红、绿、蓝白平衡配比为3：4：1以p16(2r1gb)5000 cd/平方为例：红色led灯亮度：亮度5000(cd)/m2÷点数/㎡×0.3(白平衡配比占30%)÷2÷0.8(系统消耗度)=240cd绿色led灯亮度：亮度5000(cd)/ ㎡÷点数/㎡×0.6(白平衡配比占60%)÷0.8=960蓝色led灯亮度：亮度5000(cd)/m2÷点数/㎡×0.1(白平衡配比占10%)÷0.8=160(240*2+960+160)*0.8*3906/点数=5000cd/平方米(1)已知整屏亮度求单管亮度。例如：每平米2500点密度，2r1g1b，每平米亮度央求为5000 cd/㎡，则：红色led灯亮度为：5000÷2500×0.3÷2=0.3cd=300mcd绿色led灯亮度为：5000÷2500×0.6=1.2cd=1200mcd蓝色led灯亮度为：5000÷2500×0.1=0.2cd=200mcd每像素点的亮度为：0.3×2+1.2+0.2=2.0 cd=2000mcd(2)已知单管亮度求整屏亮度。例如：以p31.25，日亚管为例。hsm显示屏主要管芯规格红绿hsm-ph-a+(日亚)180-440mcd 1020-2400 mcd因为白平衡配亮度配比红：绿：蓝=3：6：1；又白平衡的配比以绿管亮度去配其它管。所以如下：由红：绿=3：6可知，绿管亮度是红管的2倍，即红管亮度为：2400(蓝)÷2=1200mcd又因为红、绿、蓝四个管中，红管有2个，所以，单个红管的亮度为：1200÷2=600mcd。由绿：蓝=6：1可知，绿管亮度是蓝管的6倍，即蓝管亮度为：2400(蓝)÷6=400mcd因，1个发光像素=2红管+1绿管+1蓝管；即一个像素的亮度=600(红)×2+2400(绿)+400(蓝)=3400mcd=3.4cd每平方米亮度=1个发光像素的亮度×每平方米的像素密度(个数)=3.4cd×1024(像素个数)=3482cd。以光损20%计算，实践发光洁度应为：2785.28 cd。补充知识：掌握led亮度的方法：有两种掌握led亮度的方法。一种是改变流过led的电流，一般led管容许延续任务电流在20毫安左右，除了红色led有饱和现象外，其余led亮度基本上与流过的电流成比例；另一种方法是应用人眼的视觉惰性，用脉宽调制方法来实现灰度掌握，也就是周期性改变光脉冲宽度(即占空比)，只要这个重复点亮的周期足够短(即刷新频率足够高)，人眼是感觉不到发光象素在颤抖。因为脉宽调制更适宜于数字掌握，所以在广泛采纳微机来提供led显示形式的明天，简直所有的led屏都是采纳脉宽调制来掌握灰度等级的。led的掌握系统通是扫描板上集合掌握各象素点灰度，扫描板未来自掌握箱的各行象素的亮度值停止合成(即脉宽调制)，而后将各行led的守旧讯号以脉冲形式(点亮为1，不亮为0)按行用串行形式传输到相应的led上，掌握其是否点亮。这种形式运用器件较少，但串行传输的数据量较大，因为在一个重复点亮的周期内，每个象素在16级灰度下需要16个脉冲，在256级灰度下需要256个脉冲，因为器件任务频率制约，一般只能使led屏做到16级灰度。另一种方法是扫描板串行传输的形式不是每个led的开关信号而是一个8位二进制的亮度值。每个led都有一个自己的脉宽调制器来掌握点亮时间。这样，在一个重复点亮的周期内，每个象素点在16级灰度下只要求4个脉冲，256级灰度下只要8个脉冲，大大升高了串行传输频率。用这种聚集掌握led灰度的方法可以很便当地实现256级灰度掌握。常由主控箱、扫描板和显控装置三大局部组成。主控箱从计算机的显示卡中获取一屏象素的各色亮度数据，而后从新调配给若干块扫描板，每块扫描板负责掌握led屏上的若干行(列)，而每一行(列)上led的显控信号则用串行的形式传递。

一、显示屏大小的计算方式

　　1、室内显示屏的计算方式。

　　（1）给出屏的具体数据（长、宽，面积）

　　a、例子：所做屏的规格是Φ5（指像素的直径）屏，屏长5.8米，宽2.6米。

　　b、首先，清楚Φ5屏的技术参数单元板规格为488×244mm,单元板解析度64×32

　　c、计算所用单元板的块数。

　　屏长或宽用的板数=预做屏长或宽÷单元板的长或宽

　　屏长用的板数：5.8米×1000÷488=11.89≈12

　　屏宽用的板数：2.6米×1000÷244=10.65≈11

　　d、计算实际的屏的大小。

　　实际屏长或宽用=单元板的长或宽×屏长或宽用的块数

　　实际屏长：488×12=5856mm即5.856米

　　实际屏宽：244×11=2684mm即2.684米

　　e、屏的面积：5.856×2.684=15.72（平方米）

　　注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm.

　　f、屏的分辨率=屏用的板数×单元板的解板度

　　屏的分辨率=（12×64）×（11×32）

　　（2）只给出屏的面积，没有长宽。

　　a、例子：做一个面积为9㎡的屏，屏的规格是Φ5（指像素的直径）。

　　b、如果只给出了面积，长宽我们要自己算。可以按长、宽4:3或16:9的比例去算。这样画面效果好。（这里以4:3为例）

　　c、理论屏屏长为：长=（面积÷12）的平方根×4

　　宽=（面积÷12）的平方根×3即：长=3.46m宽=2.60m

　　d、长宽已经求出来了，下边的计算见（1）中的例子。

　　2、室外显示屏的计算方式。

　　（1）给出屏的具体数据（长、宽，面积）。

　　a、例子：要做P20的户外全彩屏长约10米，宽约6米

　　b、首先清楚，单元箱体的规格（箱体长宽）为1280×960mm,解析度为64×48

　　c、计算箱体的个数。

　　屏长或宽用的箱数=预做屏长或宽÷单元箱的长或宽

　　屏长用的箱体数：10米×1000÷1280=7.8123≈8

　　屏宽用的箱体数：6米×1000÷960=6.25≈6

　　d、计算实际的屏的大小。

　　实际屏长或宽用=箱体的（规格）长或宽×屏长或宽用的箱体个数

　　实际屏长：1280×8=10240mm即10.24米

　　实际屏宽：960×6=5760mm即5.76米

　　e、屏的面积：10.24×5.76=158.9824≈158.98（平方米）

　　f、屏的分辨率=箱体的解析度长宽×箱体的长宽个箱=（64×8）×（48×6）

　　（2）只给出屏的面积，没有长宽。

　　a、例子：如果做一个P20的户外全彩屏面积大约为50平方米。

　　b、如果只给出了面积，长宽我们要自己算。可以按长、宽4:3或16:9的比例去算。这样画面效果好。（这里以4:3为例）

　　c、理论屏屏长为：长=（面积÷12）的平方根×4宽=（面积÷12）的平方根×3即：长=8.16m宽=6.12m

　　d、大概长宽已求出，接下来的计算参考例（1）。

　　二、显示屏的亮度计算方法

　　以全彩屏为例，通常红、绿、蓝白平衡配比为3:6:1

　　红色LED灯亮度：亮度（CD）/M2÷点数/M2×0.3（白平衡配比占30%）÷2

　　绿色LED灯亮度：亮度（CD）/M2÷点数/M2×0.6（白平衡配比占60%）

　　蓝色LED灯亮度：亮度（CD）/M2÷点数/M2×0.1（白平衡配比占10%）

　　（1）已知整屏亮度求单管亮度。

　　例如：每平米2500点密度，2R1G1B,每平米亮度要求为5000cd/m2,则：

　　红色LED灯亮度为：5000÷2500×0.3÷2=0.3cd=300mcd

　　绿色LED灯亮度为：5000÷2500×0.6=1.2cd=1200mcd

　　蓝色LED灯亮度为：5000÷2500×0.1=0.2cd=200mcd

　　每像素点的亮度为：0.3×2+1.2+0.2=2.0cd=2000mcd

　　（2）已知单管亮度求整屏亮度。

　　例如：以P31.25,日亚管为例。

　　HSM显示屏主要管芯规格红绿

　　HSM-PH-A+（日亚）180-440mcd1020-2400mcd

　　因为白平衡配亮度配比红：绿：蓝=3:6:1;又白平衡的配比以绿管亮度去配其它管。所以如下：

　　由红：绿=3:6可知，绿管亮度是红管的2倍，即红管亮度为：2400（蓝）÷2=1200mcd又因为红、绿、蓝四个管中，红管有2个，所以，单个红管的亮度为：1200÷2=600mcd.

　　由绿：蓝=6:1可知，绿管亮度是蓝管的6倍，即蓝管亮度为：2400（蓝）÷6=400mcd因，1个发光像素=2红管+1绿管+1蓝管；

　　即一个像素的亮度=600（红）×2+2400（绿）+400（蓝）=3400mcd=3.4cd

　　每平方米亮度=1个发光像素的亮度×每平方米的像素密度（个数）=3.4cd×1024（像素个数）=3482cd.以光损20%计算，实际发光亮度应为：2785.28cd.
