表1.4-软基及岸坡开挖.doc

水利水电工程

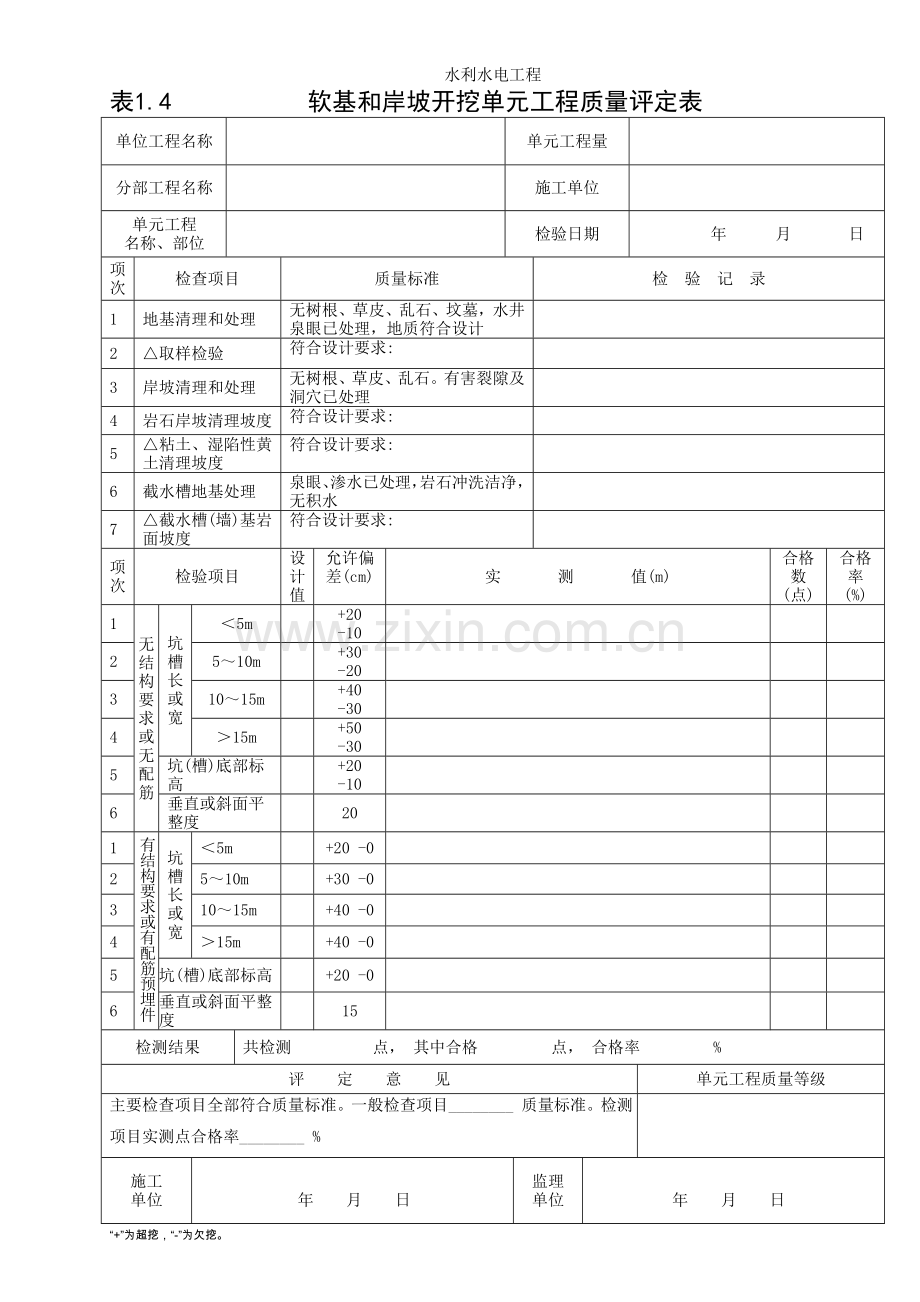

表1.4 软基和岸坡开挖单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程
名称、部位

检验日期
年 月 日
项次
检查项目
质量标准
检 验 记 录
1
地基清理和处理
无树根、草皮、乱石、坟墓，水井泉眼已处理，地质符合设计

2
△取样检验
符合设计要求:

3
岸坡清理和处理
无树根、草皮、乱石。有害裂隙及洞穴已处理

4
岩石岸坡清理坡度
符合设计要求:

5
△粘土、湿陷性黄土清理坡度
符合设计要求:

6
截水槽地基处理
泉眼、渗水已处理，岩石冲洗洁净，无积水

7
△截水槽(墙)基岩面坡度
符合设计要求:

项次
检验项目
设计值
允许偏差(cm)

实 测 值(m)
合格数
(点)
合格率
(%)
1
无结构要求或无配筋
坑槽长或宽
＜5m

+20 -10

2
5～10m

+30 -20

3
10～15m

+40 -30

4
＞15m

+50 -30

5
坑(槽)底部标高

+20 -10

6
垂直或斜面平整度

20

1
有结构要求或有配筋预埋件
坑槽长或宽
＜5m

+20 -0

2
5～10m

+30 -0

3
10～15m

+40 -0

4
＞15m

+40 -0

5
坑(槽)底部标高

+20 -0

6
垂直或斜面平整度

15

检测结果
共检测 点， 其中合格 点， 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目________ 质量标准。检测项目实测点合格率________ %

施工
单位

年 月 日
监理
单位

年 月 日
“+”为超挖，“-”为欠挖。
重庆市水利工程质量监督中心站制表

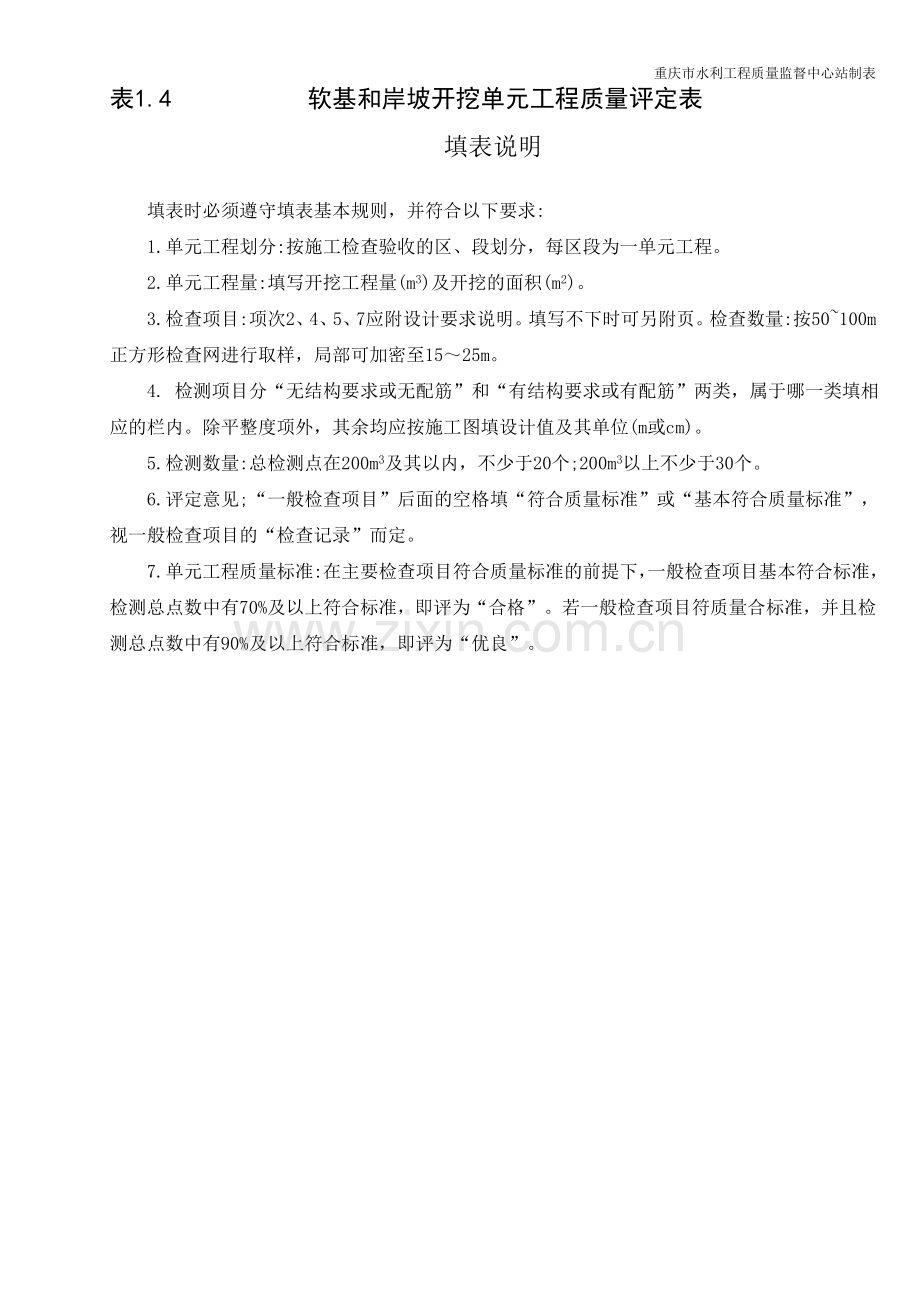

表1.4 软基和岸坡开挖单元工程质量评定表
填表说明

填表时必须遵守填表基本规则，并符合以下要求:
1.单元工程划分:按施工检查验收的区、段划分，每区段为一单元工程。
2.单元工程量:填写开挖工程量(m3)及开挖的面积(m2)。
3.检查项目:项次2、4、5、7应附设计要求说明。填写不下时可另附页。检查数量:按50~100m正方形检查网进行取样，局部可加密至15～25m。
4. 检测项目分“无结构要求或无配筋”和“有结构要求或有配筋”两类，属于哪一类填相应的栏内。除平整度项外，其余均应按施工图填设计值及其单位(m或cm)。
5.检测数量:总检测点在200m3及其以内，不少于20个;200m3以上不少于30个。
6.评定意见;“一般检查项目”后面的空格填“符合质量标准”或“基本符合质量标准”，视一般检查项目的“检查记录”而定。
7.单元工程质量标准:在主要检查项目符合质量标准的前提下，一般检查项目基本符合标准，检测总点数中有70%及以上符合标准，即评为“合格”。若一般检查项目符质量合标准，并且检测总点数中有90%及以上符合标准，即评为“优良”。
