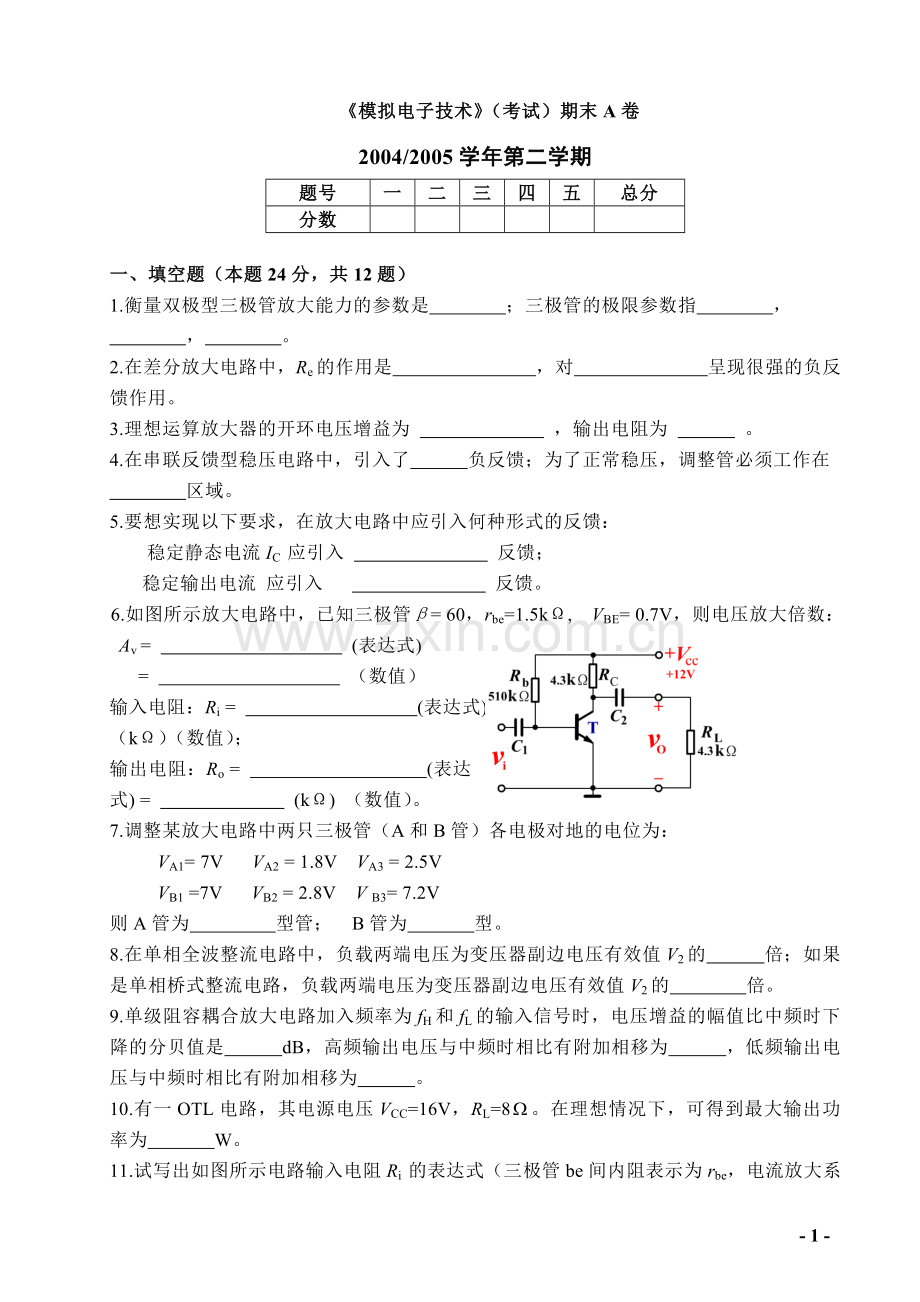

《模拟电子技术》（考试）期末A卷
2004/2005学年第二学期
题号
一
二
三
四
五
总分
分数

一、填空题（本题24分，共12题）
1.衡量双极型三极管放大能力的参数是 ；三极管的极限参数指 ，
， 。
2.在差分放大电路中，Re的作用是 ，对 呈现很强的负反馈作用。
3.理想运算放大器的开环电压增益为 ，输出电阻为 。
4.在串联反馈型稳压电路中，引入了 负反馈；为了正常稳压，调整管必须工作在
区域。
5.要想实现以下要求，在放大电路中应引入何种形式的反馈：
稳定静态电流IC 应引入 反馈；
稳定输出电流 应引入 反馈。
6.如图所示放大电路中，已知三极管β= 60，rbe=1.5kΩ, VBE= 0.7V，则电压放大倍数：
Av = (表达式)
= （数值）
输入电阻：Ri = (表达式)= （kΩ）（数值）；
输出电阻：Ro = (表达式) = (kΩ) （数值）。
7.调整某放大电路中两只三极管（A和B管）各电极对地的电位为：
VA1= 7V VA2 = 1.8V VA3 = 2.5V
VB1 =7V VB2 = 2.8V V B3= 7.2V
则A管为 型管； B管为 型。
8.在单相全波整流电路中，负载两端电压为变压器副边电压有效值V2的 倍；如果是单相桥式整流电路，负载两端电压为变压器副边电压有效值V2的 倍。
9.单级阻容耦合放大电路加入频率为fH和fL的输入信号时，电压增益的幅值比中频时下降的分贝值是 dB，高频输出电压与中频时相比有附加相移为 ，低频输出电压与中频时相比有附加相移为 。
10.有一OTL电路，其电源电压VCC=16V，RL=8。在理想情况下，可得到最大输出功率为 W。

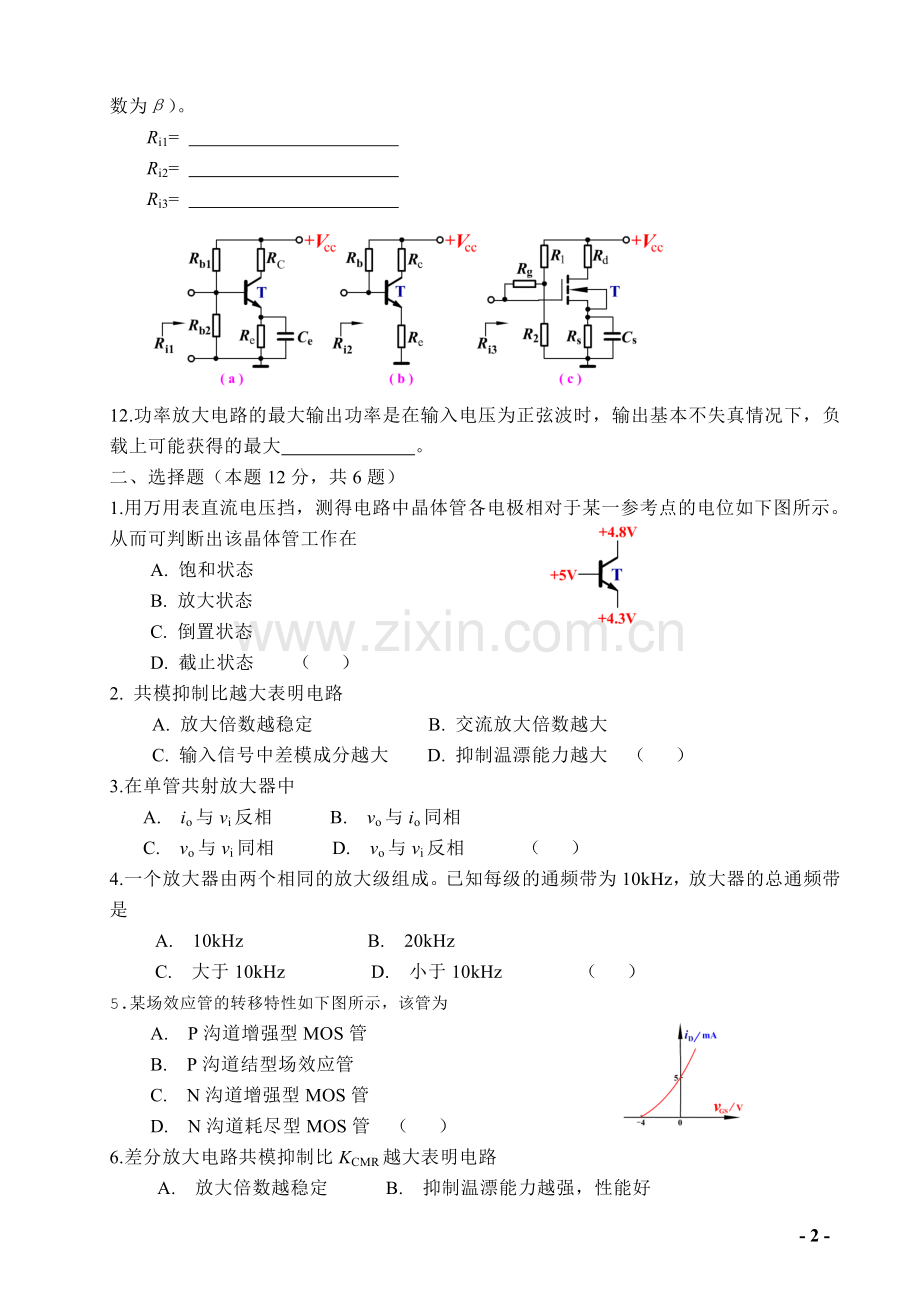

11.试写出如图所示电路输入电阻Ri 的表达式（三极管be间内阻表示为rbe，电流放大系数为β）。
Ri1=
Ri2=
Ri3=

12.功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 。
二、选择题（本题12分，共6题）
1.用万用表直流电压挡，测得电路中晶体管各电极相对于某一参考点的电位如下图所示。从而可判断出该晶体管工作在
A. 饱和状态
B. 放大状态
C. 倒置状态
D. 截止状态 （ ）
2. 共模抑制比越大表明电路
A. 放大倍数越稳定 B. 交流放大倍数越大
C. 输入信号中差模成分越大 D. 抑制温漂能力越大 （ ）
3.在单管共射放大器中
A. io与vi反相 B. vo与io同相
C. vo与vi同相 D. vo与vi反相 （ ）
4.一个放大器由两个相同的放大级组成。已知每级的通频带为10kHz，放大器的总通频带是
A. 10kHz B. 20kHz
C. 大于10kHz D. 小于10kHz （ ）
5.某场效应管的转移特性如下图所示，该管为
A. P沟道增强型MOS管
B. P沟道结型场效应管
C. N沟道增强型MOS管
D. N沟道耗尽型MOS管 （ ）
6.差分放大电路共模抑制比KCMR越大表明电路
A. 放大倍数越稳定 B. 抑制温漂能力越强，性能好
C. 交流放大倍数越大 D. 直流放大倍数越大 （ ）
三、判断题 （本题12分，共6题）
1.实现PNP型晶体管可靠截止的条件是VBE> 0和VBC> 0。（ ）
2.在电容滤波电路中，电容值越大，滤波效果越好。（ ）
3.由于功放中的晶体管处于大信号工作状态，所以微变等效电路方法不再适用。（ ）
4.对于长尾式差分放大电路（即在公共的发射极电路里，接有电阻或电流源），不论是单端输入还是双端输入，不论是单端输出还是双端输出，在差模交流通路中，射极电阻Re一般可视为短路。（ ）
5.集成运算放大器的输入失调电压VIO是两输入端电位之差。（ ）
6.负反馈放大电路只要在某一频段范围内，负反馈变为正反馈就将产生自激振荡。（ ）
四、综合题（本题30分，共3题）
1.已知放大电路如下图所示，vs为正弦波。
（1）画出该电路中频区的微变等效电路（各电容对交流信号均可视为短路）；
（2）定性画出vE的波形；
（3）写出Ri和Ro的表达式。

2.有一个场效应管，但不知道是什么类型的，通过实验，测出它的漏极特性如图所示。你能不能从图中给出的数据判断：
（1） 它是哪一种类型的场效应管？
（2） 它的夹断电压|VP|（或开启电压|VT |）大约是多少？
（3） 它的IDSS大约是多少？

3.电路如下图所示。
（1）判断电路中的级间反馈为何种极性与组态？
（2）该反馈对电路放大倍数和输入电阻、输出电阻有何影响（增大、减小或基本不变）？（3）如为负反馈，设电路满足的条件，试估算闭环电压放大倍数

五、计算题（本题22分，共2题）
1.电路如下图所示。Dz1、Dz2为稳压二极管，其稳定工作电压分别为8V和10V，它们的正向压降为0.7 V，试求各电路的输出电压。

2.电路如图所示，已知β= 40，信号源内阻Rs =0
（1）分析静态工作点，并确定h参数rbe
（2）画出简化的h参数等效电路，计算

- 4 -
