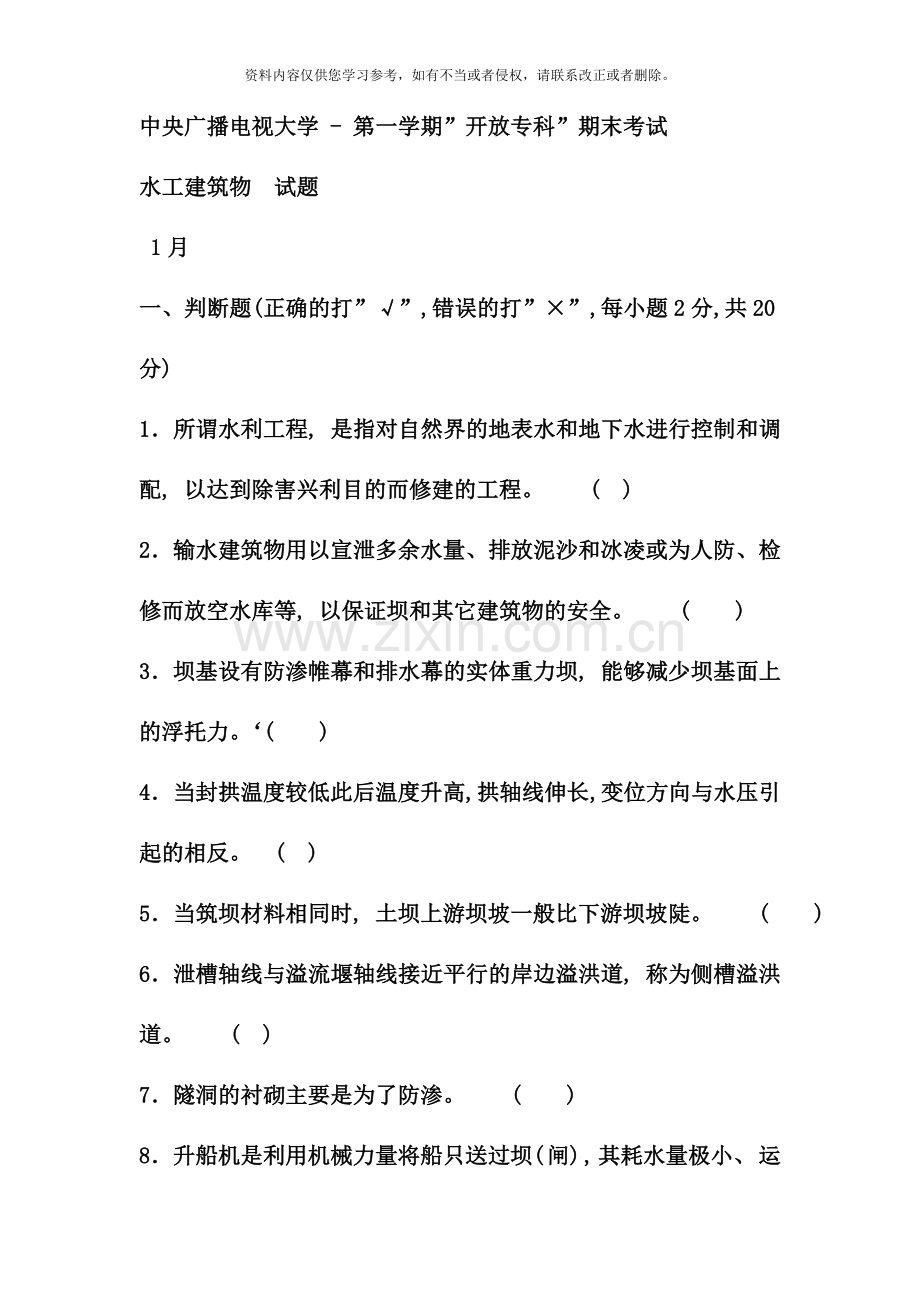

中央广播电视大学 - 第一学期”开放专科”期末考试
水工建筑物 试题
1月
一、 判断题( 正确的打”√”, 错误的打”×”, 每小题2分, 共20分)
1．所谓水利工程, 是指对自然界的地表水和地下水进行控制和调配, 以达到除害兴利目的而修建的工程。 ( )
2．输水建筑物用以宣泄多余水量、 排放泥沙和冰凌或为人防、 检修而放空水库等, 以保证坝和其它建筑物的安全。 ( )
3．坝基设有防渗帷幕和排水幕的实体重力坝, 能够减少坝基面上的浮托力。‘( )
4．当封拱温度较低此后温度升高, 拱轴线伸长, 变位方向与水压引起的相反。 ( )
5．当筑坝材料相同时, 土坝上游坝坡一般比下游坝坡陡。 ( )
6．泄槽轴线与溢流堰轴线接近平行的岸边溢洪道, 称为侧槽溢洪道。 ( )
7．隧洞的衬砌主要是为了防渗。 ( )
8．升船机是利用机械力量将船只送过坝( 闸) , 其耗水量极小、 运送速度快、 适用范围大。 ( )
9．无坝取水口一般设置在河道的凸岸。 ( )
10．围岩的弹性抗力与衬砌上作用的荷载无关。 ( )
二、 单项选择题( 每小题2分, 共12分)
11．地球上人类能够利用的淡水总量约为( )亿km3。
A．15 B．3. 78
C．2.5 D．0.38
12．用水泥含量比较低的超干硬性混凝土, 经碾压而成的混凝土坝称为( )。
A．宽缝重力坝
B．碾压式重力坝C．空腹重力坝D．实体重力坝
13．( )将拱坝视为由一系列各自独立、 互不影响的水平拱圈所组成。
A．纯拱法 B．拱梁法
C．有限单元法 D．拱冠梁法
14.不透水的铺盖、 板桩及底板与地基的接触线, 即第一根流线, 称为( )。
A．地下轮廓线
B．防渗长度C．底板
D．翼墙
15．用于分割闸孔和支撑闸门、 胸墙、 工作桥、 交通桥的部件是( )。
A．闸墩 B．工作桥
C．底板 D．翼墙
16．有压隧洞常见的断面型式有( )。
A．圆拱直墙形B．圆形
C．马蹄形
D．圆拱斜墙形
三、 多项选择题( 每小题3分．共18分。完全正确每小题得2分; 部分正确, 得1分; 存在错误选择时, 该小题不得分)
17．水工建筑物的根本任务是( )。
A．除水害 B．兴水利
C．建水库 D.灌溉、 发电
18．溢流坝的消能型式有( )。
A．挑流消能＆面流消能C．底流消能
D．自由跌流式消能
19．拱坝坝身泄水的方式有( )。
A．自由跌流式
B．鼻坎挑流式C．滑雪道式D．底流消能式
20．土石坝中渗透变形的形式有( )。
A．管涌 B．流土C．接触冲刷 D．沉陷
21．闸孔设计的影响因素有( )。
A．闸底板高程 B．闸孔型式C．铺盖 D．护坦
22.作用在隧洞衬砌上的基本荷载有( )。
A．围岩压力
B．衬砌自重
C．设计水位下洞内的静水压力D．温度应力
四、 简答题( 每小题10分, 共30分)
23.重力坝的抗滑稳定分析方法有哪几种? 其各自的适用条件如何?
24.温度荷载对拱坝的应力和稳定有何影响?
25.土石坝渗流计算的目的是什么? 计算方法有哪几种?
五、 简述题( 每小题10分, 共20分)
26.水闸整体式平底板内力计算的方法有哪两种? 它们各自的优缺点是什么?
27.有压隧洞和无压隧洞的断面尺寸确定有何不同? 如何确定?

试卷代号: 2049
中央广播电视大学 - 第一学期”开放专科”期末考试
水工建筑物 试题答案及评分标准
( 供参考)
一、 判断题( 每小题2分, 共20分。正确画√, 错误打×)
1．√ 2．× 3．× 4．√ 5．×6．√ 7．× 8．√ 9．× 10．×二、 单项选择题( 每小题2分, 共12分)
11.D 12.B 13.A 14.A 15.A 16.B
三、 多项选择题( 每小题3分, 共18分。完全正确每小题得2分; 部分正确, 得1分: 存在错误选择时, 该小题不得分)
17. AB 18. ABC 19. ABC 20. ABC 21. AB 22. ABC
四、 简答题( 每小题10分, 共30分)
23.重力坝的抗滑稳定分析方法有哪几种? 其各自的适用条件如何? 答案: 抗剪强度公式计算法和抗剪断公式计算法。
抗剪强度分析法把坝体与基岩间看成是一个接触面, 而不是胶结面, 验算其抗滑稳定性, 并满足规范中关于抗滑稳定安全度的要求。该方法适应于中小型工程中的中、 低坝的抗滑稳定分析。
当坝基内不存在可能导致沿基础岩石内部滑动的软弱结构面时, 应按抗剪断强度公式计算坝基面的抗滑稳定安全系数。此方法认为, 坝与基岩胶结良好, 滑动面上的阻滑力包括抗剪断摩擦力和抗剪断凝聚力, 并直接经过胶结面的抗剪断试验确定抗剪断强度参数f’和C 7。24．温度荷载对拱坝的应力和稳定有何影响?
答案: 拱坝封拱后, 坝体就成为整体, 当坝体温度高于封拱温度时, 即温度升高, 拱圈伸长并向上游位移, 由此产生的弯矩、 剪力的方向与库水位产生的相反, 但轴力方向相同。．当坝体温度低于封拱温度时, 即温度降低, 拱圈收缩并向下游位移, 由此产生的弯矩、 剪力的方向与库水位产生的相同, 但轴力方向相反。因此一般情况下, 温降对坝体应力不利, 温升对坝肩稳定不利。
25．土石坝渗流计算的目的是什么? 计算方法有哪几种?
答案: 土石坝渗流分析的目的是: ①确定坝体浸润线和下游逸出点位置, 绘制坝体及地基内的等势线分布图或流网图, 为坝体稳定核算、 应力应变分析和排水设备的选择提供依据; ②计算坝体和坝基渗流量, 以便估算水库的渗漏损失和确定坝体排水设备的尺寸; ③确定坝坡出逸段和下游地基表面的出逸比降, 以及不同土层之间的渗透比降, 以判断该处的渗透稳定性; ④确定库水位降落时上游坝壳内自由水面的位置, 估算由此产生的孔隙压力, 供上游坝坡稳定分析之用。根据这些分析成果, 对初步拟定的坝体断面进行修改。
土石坝渗流的分析方法主要有: 流体力学法、 水力学法、 流网法、 试验法和数值解法。五、 简述题( 每小题10分, 共20分)
26.水闸整体式平底板内力计算的方法有哪两种? 它们各自的优缺点是什么? 答案: 常见的计算方法有: 倒置梁法和弹性地基梁法。
倒置梁法的优点是计算简便。其缺点是没有考虑底板与地基变形的协调条件, 假定底板垂直水流方向地基反力均匀分布是不符合实际的; 支座反力与竖向荷载也不相符。
弹性地基梁法考虑了地基反力和闸墩和底板上的不平衡剪力, 计算模型更符合实际情况, 计算结果更准确。
27．有压隧洞和无压隧洞的断面尺寸确定有何不同? 如何确定?
答案: 无压隧洞断面尺寸的确定, 首先应满足运用的要求, 主要应满足泄流能力和洞内水面线, 当洞内水流流速大于15—20m/s时, 还应研究由于高速水流引起的掺气、 冲击波及空蚀等问题。隧洞按无压明流工作状态设计时, 为了防止发生满流工作情况, 水面以上需留有足够的空间余幅。
有压隧洞的断面尺寸也是根据水力计算确定, 其水力计算的主要任务是核算泄流能力及沿程压坡线。有压隧洞的压坡线, 应根据能量方程分段推求。为了保证洞内水流始终处于有压状态, 洞顶应有2m以上的压力余幅。对于高流速的有压泄水隧洞, 压力余幅应适当提高。
