调节阀故障原因及处理.ppt

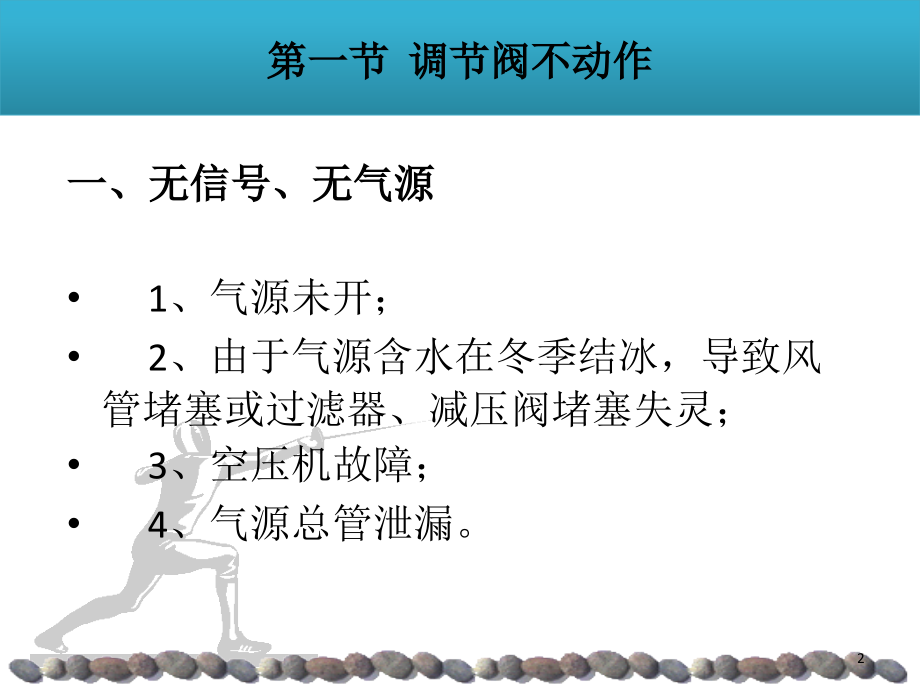

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,调节阀故障原因及处理,代行涛,1,第一节,调节阀不动作,一、无信号、无气源,1,、气源未开；,2,、由于气源含水在冬季结冰，导致风管堵塞或过滤器、减压阀堵塞失灵；,3,、空压机故障；,4,、气源总管泄漏。,2,第一节,调节阀不动作,二、有气源，无信号,1,、调节器故障；,2,、信号管泄漏；,3,、定位器波纹管漏气；,3,第一节,调节阀不动作,三、定位器无气源,1,、过滤器堵塞；,2,、减压阀故障；,3,、管道泄漏或堵塞。,四、定位器有气源，无输出,1,、定位器的节流孔堵塞。,4,第一节,调节阀不动作,五、定位器输出正常调节阀不动作,1,、阀芯脱落；,2,、阀芯与阀座卡死；,3,、阀杆弯曲或折断；,4,、阀座阀芯冻结或焦块污物；,5,、执行机构弹簧因长期不用而锈死；,6,、锁气器（失信号和失气）定值未调整好，动作切断工作气源。,5,第二节,调节阀的动作不稳定,一、气源压力不稳定,1,、压缩机容量太小；,2,、仪表气母管压力波动；,3,、减压阀故障供气不稳。,6,第二节,调节阀的动作不稳定,二、信号压力不稳定,1,、控制系统,PID,参数设置不适当；,2,、调节器输出不稳定；,3,、控制信号波动；,4,、管线或阀门膜盒漏气；,5,、控制信号接触不良或有交流干扰。,7,第二节,调节阀的动作不稳定,三、气源压力稳定，信号压力也稳定，但调节阀的动作仍不稳定,1,、定位器中放大器磨损或脏，耗气量特别增大时会产生输出 震荡；,2,、定位器中放大器的喷咀挡板不平行，挡板盖不住喷咀；,3,、输出管线漏气或阀门膜盒漏气；,4,、阀杆摩擦阻力大；,5,、流量放大器调整到极限位置；,6,、流量放大器故障。,8,第三节,调节阀振荡,一、调节阀在任何开度下都振荡,1,、支撑不稳；,2,、附近有振动源；,3,、阀芯与衬套磨损严重；,4,、阀门膜盒漏气；,5,、定位器漏气；,6,、定位器输出与膜盒间管路漏气；,9,第三节,调节阀振荡,7,、盘根压得太紧；,8,、盘根压偏；,9,、阀杆摩擦力太；,10,、流量放大器调整到极限位置；,11,、流量放大器故障大；,12,、控制信号波动；,13,、,E/P,漏气或故障。,10,第三节,调节阀振荡,二、调节阀在接近全闭位置时振荡,1,、调节阀选大了，常在小开度下使用；,2,、单座阀介质流向与关闭方向相反；,3,、盘根压偏或阀杆不同心。,11,第四节,调节阀的动作迟钝,一、阀杆仅在单方向动作时迟钝,1,、气动薄膜执行机构中膜片破损泄漏；,2,、执行机构中“,O,”型密封泄漏。,12,第四节,调节阀的动作迟钝,二、阀杆在往复动作时均有迟钝现象,1,、阀体内有粘物堵塞；,2,、聚四氟乙烯填料变质硬化或石墨一石棉填料润滑油干燥；,3,、填料压得太紧，摩擦阻力增大；,4,、由于阀杆不直导致摩擦阻力大；,5,、阀门膜盒容量大且没有安装流量放大器也会导致动作迟；,6,、气源管或接头内径偏小，造成膜盒进气和排气流量偏低。,13,第五节,调节阀的泄漏量增大,一、阀全关时泄漏量大,1,、阀芯被磨损，内漏严重，,2,、阀未调好关不严。,二、阀达不到全闭位置,1,、介质压差太大，执行机构刚性小，阀关不严；,2,、阀内有异物；,3,、衬套烧结。,14,
