50MWp渔光互补光伏电站项目桩检方式.docx

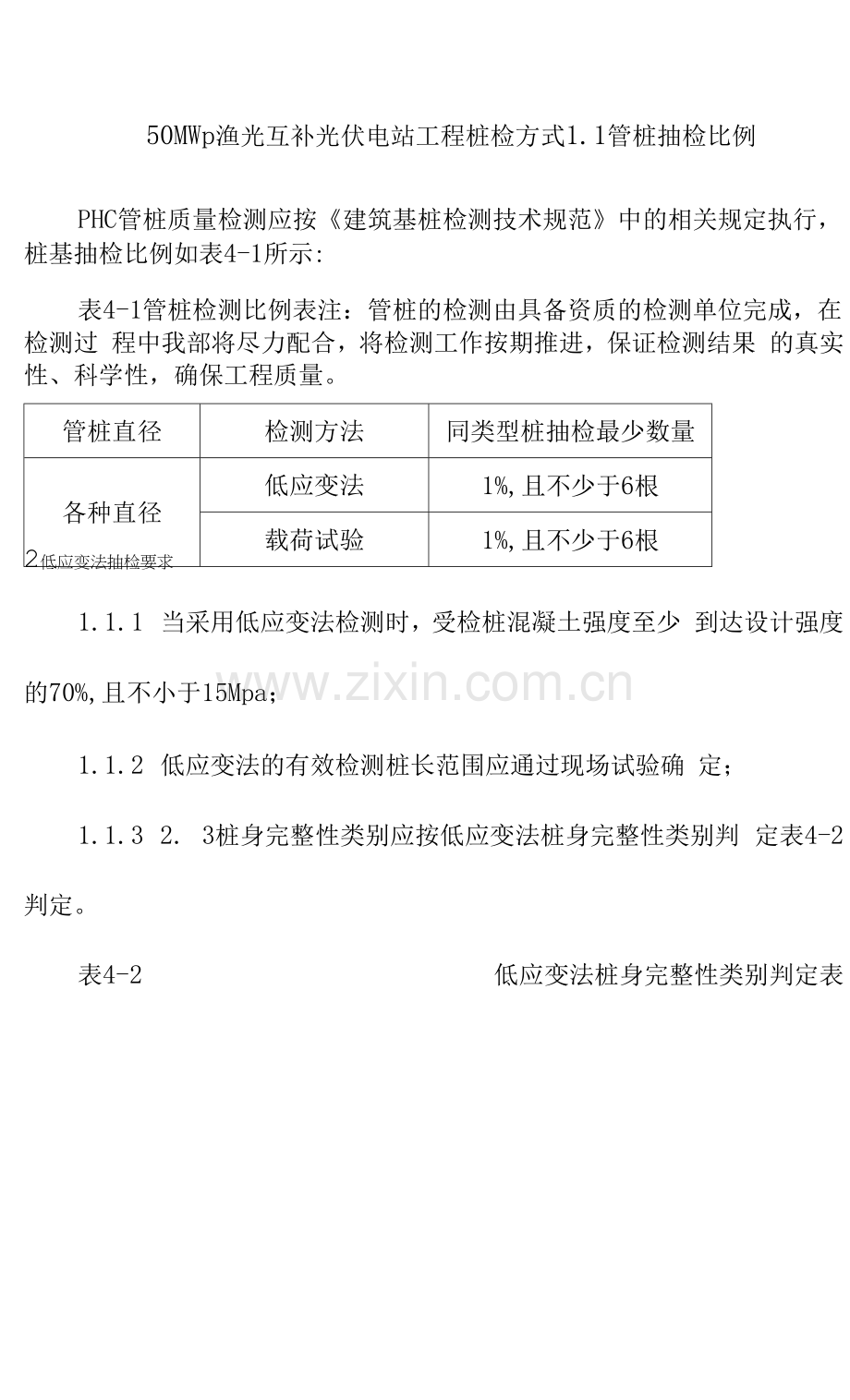

50MWp渔光互补光伏电站工程桩检方式1.1管桩抽检比例
PHC管桩质量检测应按《建筑基桩检测技术规范》中的相关规定执行，桩基抽检比例如表4-1所示:
表4-1管桩检测比例表注：管桩的检测由具备资质的检测单位完成，在检测过 程中我部将尽力配合，将检测工作按期推进，保证检测结果 的真实性、科学性，确保工程质量。
管桩直径
检测方法
同类型桩抽检最少数量
各种直径
低应变法
1%,且不少于6根
载荷试验
1%,且不少于6根
2低应变法抽检要求
1.1.1 当采用低应变法检测时，受检桩混凝土强度至少 到达设计强度的70%,且不小于15Mpa；
1.1.2 低应变法的有效检测桩长范围应通过现场试验确 定；
1.1.3 2. 3桩身完整性类别应按低应变法桩身完整性类别判 定表4-2判定。

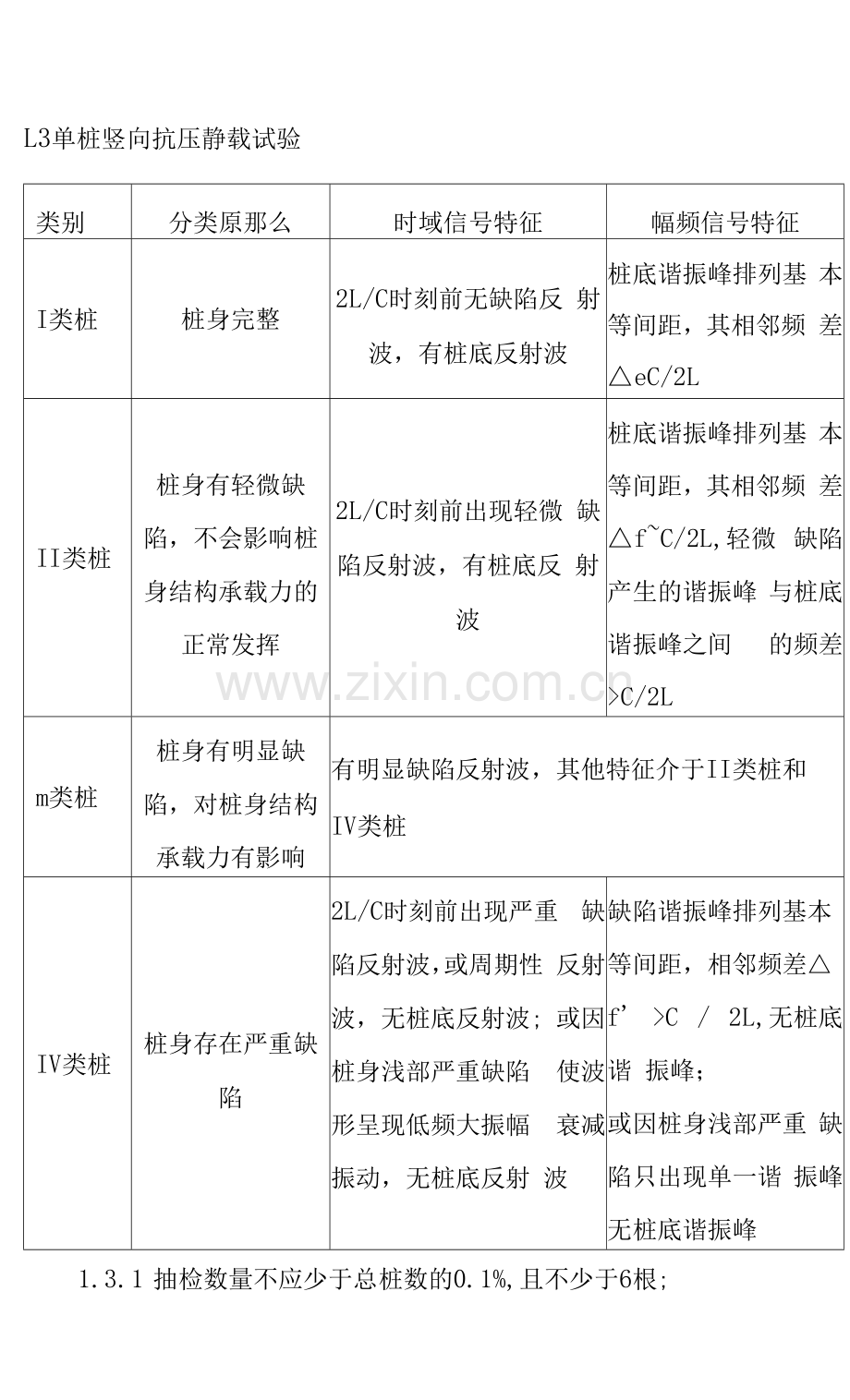

表4-2 低应变法桩身完整性类别判定表L3单桩竖向抗压静载试验
类别
分类原那么
时域信号特征
幅频信号特征
I类桩
桩身完整
2L/C时刻前无缺陷反 射波，有桩底反射波
桩底谐振峰排列基 本等间距，其相邻频 差△eC/2L
II类桩
桩身有轻微缺 陷，不会影响桩 身结构承载力的 正常发挥
2L/C时刻前出现轻微 缺陷反射波，有桩底反 射波
桩底谐振峰排列基 本等间距，其相邻频 差△f~C/2L,轻微 缺陷产生的谐振峰 与桩底谐振峰之间 的频差>C/2L
m类桩
桩身有明显缺 陷，对桩身结构 承载力有影响
有明显缺陷反射波，其他特征介于II类桩和
IV类桩
IV类桩
桩身存在严重缺 陷
2L/C时刻前出现严重 缺陷反射波，或周期性 反射波，无桩底反射波; 或因桩身浅部严重缺陷 使波形呈现低频大振幅 衰减振动，无桩底反射 波
缺陷谐振峰排列基本 等间距，相邻频差△ f' >C / 2L,无桩底谐 振峰；
或因桩身浅部严重 缺陷只出现单一谐 振峰无桩底谐振峰

1.3.1 抽检数量不应少于总桩数的0.1%,且不少于6根;
1.3.2 当桩的承载力以桩身强度检测时，可按设计要求 的加载量进行，施工前的试验桩如未破坏又用于实际工程 的可作为验收依据；
1.3.3 对工程桩抽样检测时，加载量不应小于设计要求 的单桩承载力特征值的2.0倍；
1.3.4 单桩竖向抗压静载试验前的休止时间应符合 JGJ106-2014的有关规定；
1.3.5 抽样检测的受检桩选择宜按以下规定核查：施工 质量有疑问的桩；设计方认为重要的桩；局部地质条件出现 异常的桩；施工工艺不同的桩；适量选择完整性检测中判定 为IH类的桩；同类型桩宜均匀随机分布；
1.3.6 单桩承载力不满足设计要求时应分析原因。当需 要进行扩大检测时;应经有关各方确认。
1. 4管桩沉降观测1、监测的目的
受工程地质条件、气候等因素的影响管桩在锤击施工及 光伏组件安装期间，必须采用信息施工法进行施工。
信息施工法就是运用多手段的联合监测，做到定时监 测，及时反应，加强施工过程中的信息管理。同时通过监测 信息，及时发现问题，及时采取相应对策，清除事故隐患； 并根据实际情况修改、补充、完善设计和施工方案。
2、监测的内容
管桩沉降监测采用工程测量、工程测试及目测三种手段 相结合的方法进行，并对相关数据进行综合分析，排除外界 因素和监测系统的偶然性误差，从而提供可靠的、科学的监 测数据。
监测内容包括：
①管桩的沉降及水平位移；
②开关站平台的管桩的沉降及水平位移；3、监测点的布设
管桩的沉降及水平位移观测点布设：
①管桩的沉降及水平位移观测点布设：由于单个阵列由 500根管桩构成，故在阵列内呈梅花状布置观测点。
②管桩上的沉降及位移观测点布设：在管桩顶面做测量
记 °
③管桩的沉降、水平位移及倾斜观测点布设：对管桩水 平位移监测点得布置原那么为：每根待测管桩设一个观测点， 且必须在管桩锤击前布设并开始观测，取得不少于三次数 据。
4、主要监测方法及技术要求
①沉降、水平位移监测方法及技术要求：沉降观测按三 等水位测量的方法，其线路闭合差应小于±0.6mm。水平位 移采用轴线法观测，轴线法难以施测时采用小角度法观测水 平位移,误差小于2. Ommo
②倾斜监测：要求管桩的倾斜观测采用测水平角法，观 测时应避开强日照和风荷载较大的时段。
③现场目测：要求同沉降、水平位移观测，开挖后，每 天派人到现场观测巡视周边环境情况，发现问题，及时采取 相应对策。
5、监测频率
对该基坑的监测频率采取定时与跟踪相结合的方法。具 体监测频率见下表：
序
号
观测工程
监测频率
1
基点联测
水准基点每天一次
2
沉降、水平位移 观测
管桩锤击期间和管桩锤击后4天内每天观测
一次
3
管桩倾斜观测
管桩锤击前观测一次，视管桩倾斜程度每周 观测一次，当遇大风、场地长期降雨而导致 倾斜速度加快，应及时增加观测次数
注：上述监测频率是在基坑开挖施工较正常情况下参照执行，假设遇 到险情及特殊情况，应加密监测频率，以满足信息化施工的要求。
