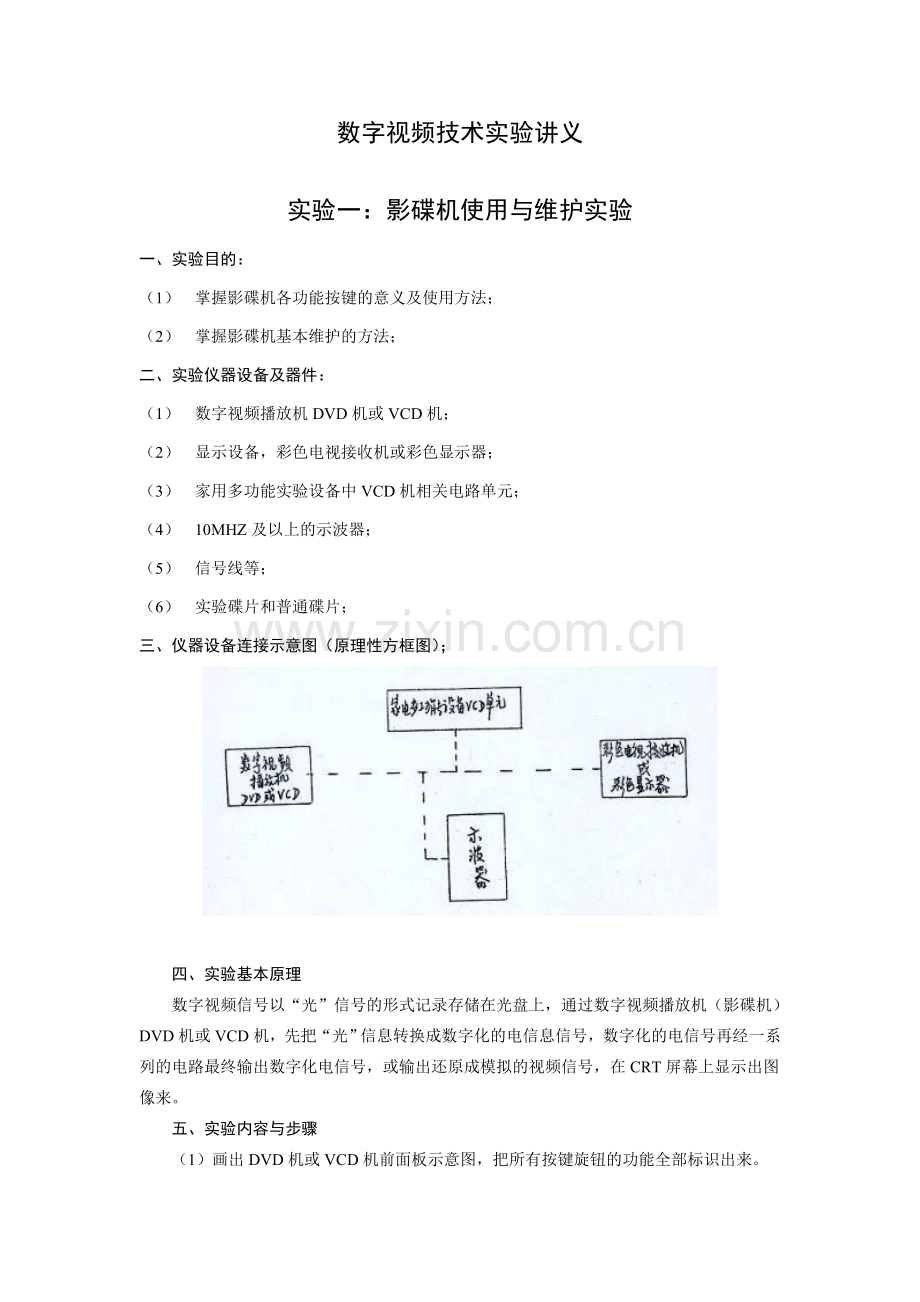

数字视频技术实验讲义

实验一：影碟机使用与维护实验
一、实验目的：
（1） 掌握影碟机各功能按键的意义及使用方法；
（2） 掌握影碟机基本维护的方法；
二、实验仪器设备及器件：
（1） 数字视频播放机DVD机或VCD机；
（2） 显示设备，彩色电视接收机或彩色显示器；
（3） 家用多功能实验设备中VCD机相关电路单元；
（4） 10MHZ及以上的示波器；
（5） 信号线等；
（6） 实验碟片和普通碟片；
三、仪器设备连接示意图（原理性方框图）；

四、实验基本原理
数字视频信号以“光”信号的形式记录存储在光盘上，通过数字视频播放机（影碟机）DVD机或VCD机，先把“光”信息转换成数字化的电信息信号，数字化的电信号再经一系列的电路最终输出数字化电信号，或输出还原成模拟的视频信号，在CRT屏幕上显示出图像来。
五、实验内容与步骤
（1）画出DVD机或VCD机前面板示意图，把所有按键旋钮的功能全部标识出来。

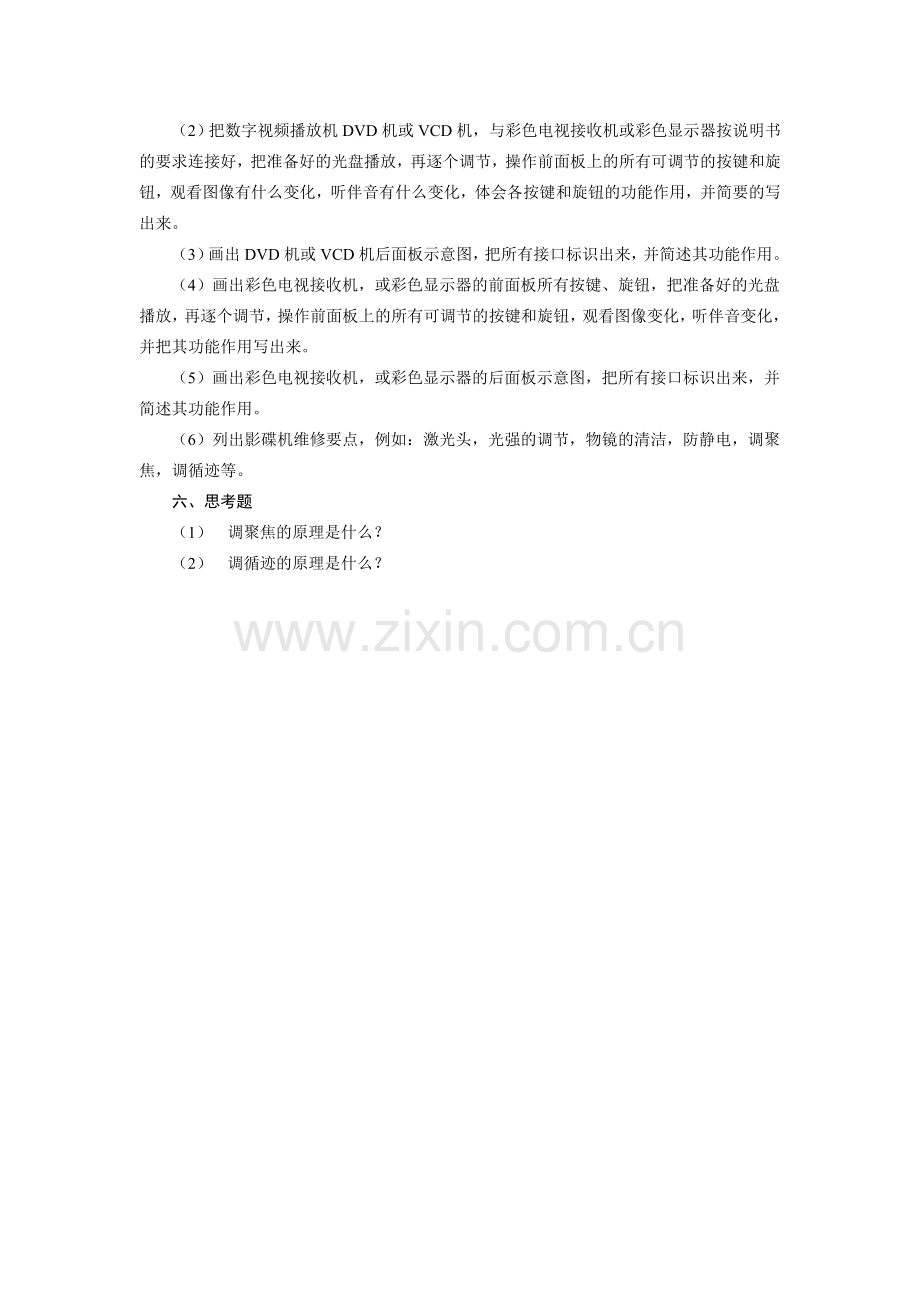

（2）把数字视频播放机DVD机或VCD机，与彩色电视接收机或彩色显示器按说明书的要求连接好，把准备好的光盘播放，再逐个调节，操作前面板上的所有可调节的按键和旋钮，观看图像有什么变化，听伴音有什么变化，体会各按键和旋钮的功能作用，并简要的写出来。
（3）画出DVD机或VCD机后面板示意图，把所有接口标识出来，并简述其功能作用。
（4）画出彩色电视接收机，或彩色显示器的前面板所有按键、旋钮，把准备好的光盘播放，再逐个调节，操作前面板上的所有可调节的按键和旋钮，观看图像变化，听伴音变化，并把其功能作用写出来。
（5）画出彩色电视接收机，或彩色显示器的后面板示意图，把所有接口标识出来，并简述其功能作用。
（6）列出影碟机维修要点，例如：激光头，光强的调节，物镜的清洁，防静电，调聚焦，调循迹等。
六、思考题
（1） 调聚焦的原理是什么？
（2） 调循迹的原理是什么？

实验二：影碟机电源和视频、射频单元电路实验

一、 实验目的：
（1）掌握影碟机中常用电源电路的工作原理；
（2）掌握影碟机中视频信号，射频信号的连接，变换及其功能原理；
二、 实验仪器设备及器件：
（1）家用多功能实验设备中VCD机相关电路单元；
（2）显示设备：彩色显示器或彩色电视接收机；
（3）数字视频播放机DVD机或VCD机；
（4）10MHZ以上示波器；
（5）各种信号线等；
（6）试验碟片和普通碟片；
三、 仪器设备连接示意图（原理性方框图）；

四、 实验内容与步骤
（1）打开数字视频播放机DVD或VCD机，找到电源部分，结合读电原理图，实际动手测量各组电压值，并回答相关问题，如表一所示。
表1：
DVD机或VCD机
电路图标出输出电压值V
实测电压值
V
误差
%
第一组电源

第二组电源

第三组电源

。。。。。。

第N组电源

问题：该电源是开关电源还是串联线性稳压电源？
回答：
（2）对比家电多功能设备VCD单元，找到电源部分，读电源部分电原理图和实物电原理图，画出一个电源方框图。
（3）在家电多功能设备VCD单元中，找到视频信号单元部分和射频信号单元部分，并分别对应相关电原理图，先读懂电原理图，再对照电原理图，分别读实物的电原理图，先读视频部分实物电原理图，再读射频部分实物电原理图，完全读懂电原理图后，把家电多功能设备VCD单元接通电源，使其工作，待工作15分钟后，用示波器测试视频电路部分输出波形，并画出示意波形图，然后再用示波器测试射频电路部分的输入和输出波形图，并分别画出射频部分，输入信号波形示意图和射频部分输出波形示意图。
思考题：家电多功能设备VCD单元中的射频部分，输出的信号与天空中的广播电视信号有何异同。
