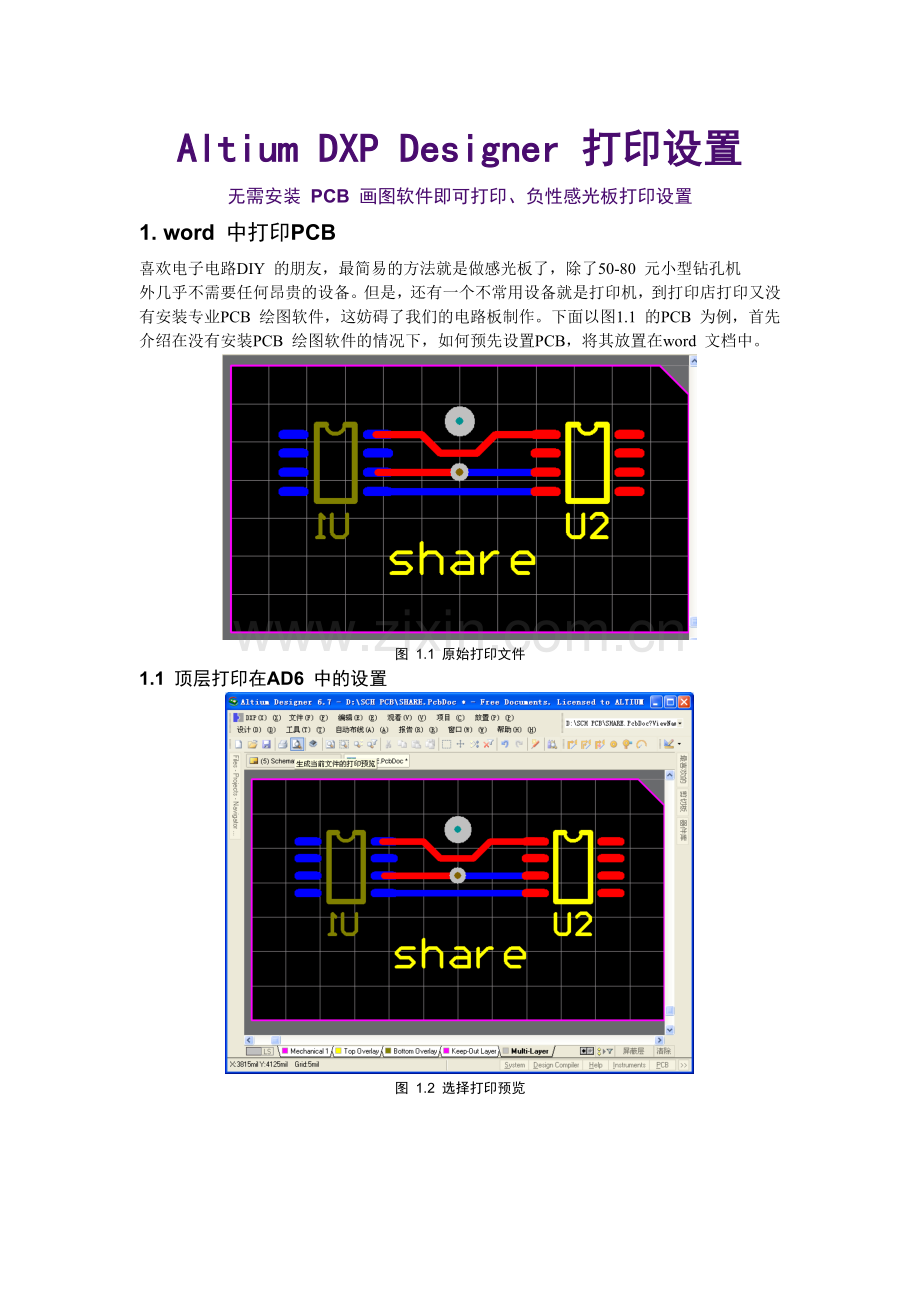

Altium DXP Designer 打印设置
无需安装 PCB 画图软件即可打印、负性感光板打印设置
1. word 中打印PCB
喜欢电子电路DIY 的朋友，最简易的方法就是做感光板了，除了50-80 元小型钻孔机
外几乎不需要任何昂贵的设备。但是，还有一个不常用设备就是打印机，到打印店打印又没
有安装专业PCB 绘图软件，这妨碍了我们的电路板制作。下面以图1.1 的PCB 为例，首先
介绍在没有安装PCB 绘图软件的情况下，如何预先设置PCB，将其放置在word 文档中。

图 1.1 原始打印文件
1.1 顶层打印在AD6 中的设置

图 1.2 选择打印预览

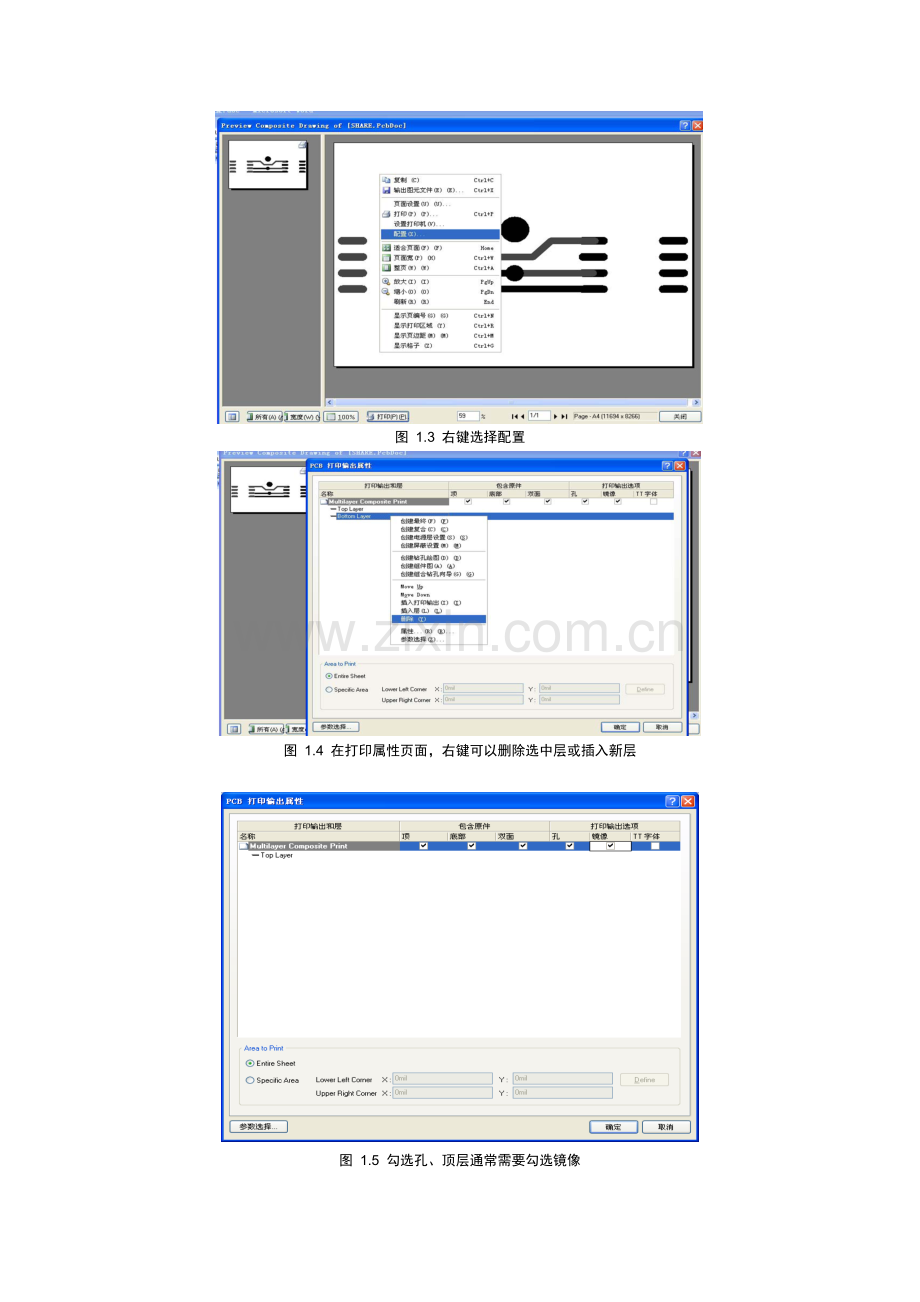

图 1.3 右键选择配置

图 1.4 在打印属性页面，右键可以删除选中层或插入新层

图 1.5 勾选孔、顶层通常需要勾选镜像

图 1.6 然后右键选择页面设置，设置PCB 大小比例

图 1.7 在缩放比例处选择Scaled Print

图 1.8 刻度处填1、颜色设置：勾选单一色或灰度

注 ：图 1.7、图1.8 的设置是保证PCB 以实物大小打印的关键。
图 1.9 PCB 在所配置的A4 纸中以实际大小比例显示
注：有时放大后看不到焊孔，不必担心，只要勾选了孔这一项，打印的时候还是可以打印出孔的
至此，对于要打印的顶层（底层通常不需要勾选镜像，其它设置相同），在AD 软件中
已经设置完成，下面只需在word 中做简单设置即可。
1.2 PCB 打印在word 中的设置
在 AD 软件中做好上面的一系列设置后，就只差简单的一步了！

图 1.10 右键复制设置好的PCB

图 1.11 将图片粘贴到空白word 文档中

图 1.12 右键设置图片隔格式

图 1.13 大小项处单击右下角重新设置按钮，使缩放的宽、高度均为100%，获得实物大小

图 1.14 版式项选择浮于文字上方，便于将PCB 拖动到文档适当位置

图 1.15 此时图片就在页面中以实物大小显示了
经过上面几个步骤的设置，我们就可以在普通打印店打印自己的 PCB 了。对于做感光
板，我们通常会使用硫酸纸，透明度高。但是，经过过测试，使用普通A4 纸（薄一点的纸
会更好）也是可以感光的，就是透明度低，感光时间会比较长、估计约两倍的时间。
2. 使用负性感光板如何设置
通常我们使用的感光板是正性的，比如金电子的基本是正性的，使用这种感光板时在
AD6 的打印预览中不需要做特别的设置，只需按照上文的设置即可。但是还有一种负性感
光板，它的感光膜受紫外线（或日光）照射的部分会固化，将感光后的板子放入显影液后，
受光部分的膜就保留了下来，而没有受光部分则被显影掉露出黄色敷铜面（这部分可以被三
氯化铁液或专用腐蚀液腐蚀掉）。
因此，我们需要将 PCB 的走线部分打印成透光的白色，而其它部分反而需要打印成黑
色。下面就介绍在AD6 中的设置方法。
由于纸张不能设置成黑色，因此我们必须添加一层全黑的层，将走线放在上面设置为白
色后就可以获得所需的反白效果。

图 2.1 在Mechanical1 机械层选择“放置”/“填充”项（即敷铜）

图 2.2 机械层1 敷铜后的效果

图 2.3 打印预览后，右键选择页面设置

图 2.4 该设置是基于灰度颜色，因此需选择灰度，刻度填1
图 2.5 然后右键选择配置

图 2.6 右键删除不需要的层、右键Move UP/DOWN 设置层顺序、勾选“孔”等选项
优先设定
图 2.7 选择打印输出属性左下角的“参数选择”项
将 Mechanical1 机械层以及Pad Holes、Via Holes 设置成黑色，其它需打印的走线层（Top
Layer、Bottom Layer、Multi-Layer、）设置为白色。至此就设置好了AD6 打印预览文件，然
后复制到word 进行上文的相关设置即可。效果如下图所示。

图 2.8 反色设置效果
如果需要同时打印多个同样的电路，可以复制粘贴摆放好后，对整个需要打印的区域的
机械层敷铜，然后做上面的处理即可。虽然设置复杂，但负性感光板具有价格低廉的明显优
势。对于英文界面用户也可以参考此设置方法。__
