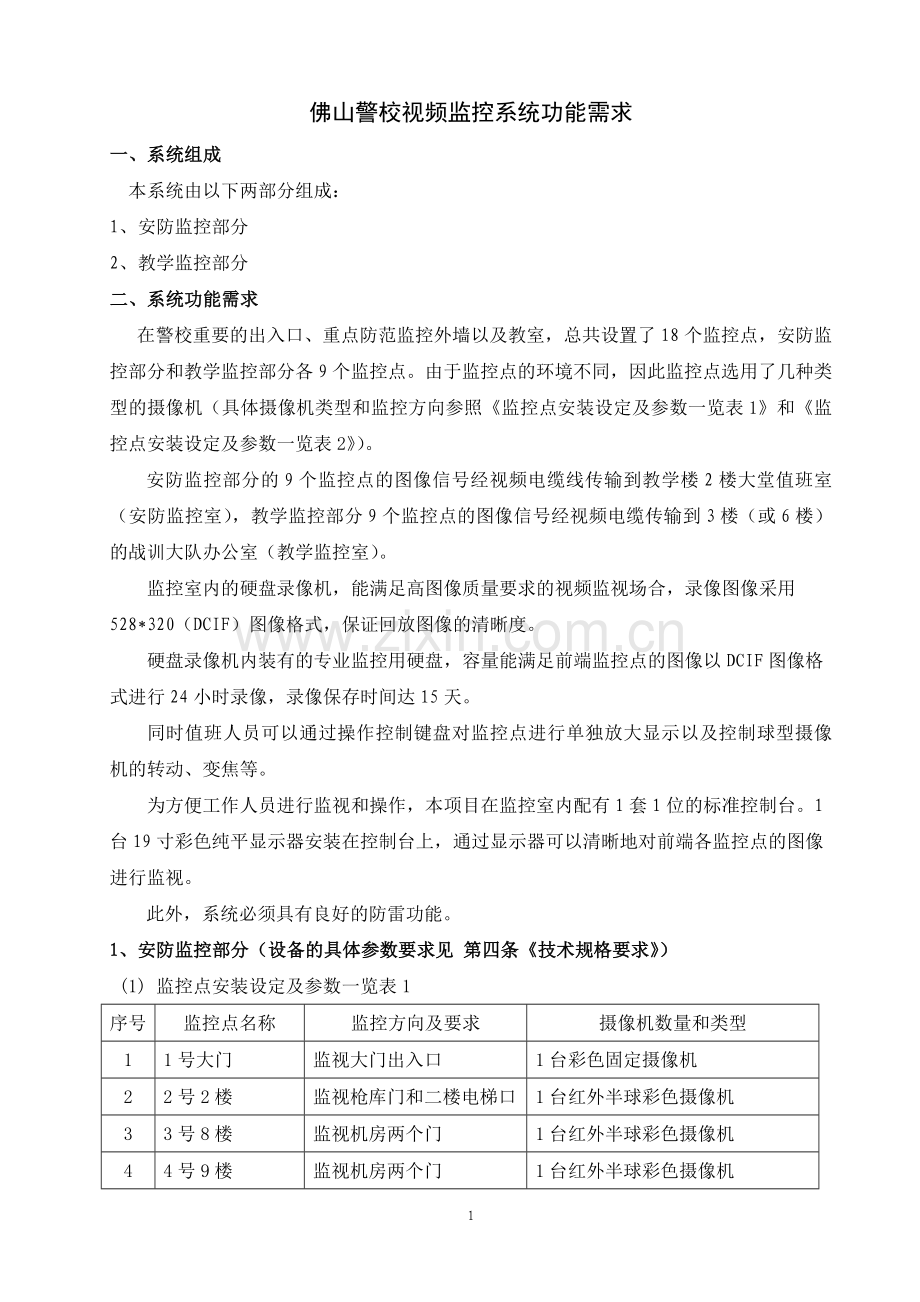

佛山警校视频监控系统功能需求
一、系统组成
本系统由以下两部分组成：
1、安防监控部分
2、教学监控部分
二、系统功能需求
在警校重要的出入口、重点防范监控外墙以及教室，总共设置了18个监控点，安防监控部分和教学监控部分各9个监控点。由于监控点的环境不同，因此监控点选用了几种类型的摄像机（具体摄像机类型和监控方向参照《监控点安装设定及参数一览表1》和《监控点安装设定及参数一览表2》）。
安防监控部分的9个监控点的图像信号经视频电缆线传输到教学楼2楼大堂值班室（安防监控室），教学监控部分9个监控点的图像信号经视频电缆传输到3楼（或6楼）的战训大队办公室（教学监控室）。
监控室内的硬盘录像机，能满足高图像质量要求的视频监视场合，录像图像采用528*320（DCIF）图像格式，保证回放图像的清晰度。
硬盘录像机内装有的专业监控用硬盘，容量能满足前端监控点的图像以DCIF图像格式进行24小时录像，录像保存时间达15天。
同时值班人员可以通过操作控制键盘对监控点进行单独放大显示以及控制球型摄像机的转动、变焦等。
为方便工作人员进行监视和操作，本项目在监控室内配有1套1位的标准控制台。1台19寸彩色纯平显示器安装在控制台上，通过显示器可以清晰地对前端各监控点的图像进行监视。
此外，系统必须具有良好的防雷功能。
1、安防监控部分（设备的具体参数要求见 第四条《技术规格要求》）
(1) 监控点安装设定及参数一览表1
序号
监控点名称
监控方向及要求
摄像机数量和类型
1
1号大门
监视大门出入口
1台彩色固定摄像机
2
2号2楼
监视枪库门和二楼电梯口
1台红外半球彩色摄像机
3
3号8楼
监视机房两个门
1台红外半球彩色摄像机
4
4号9楼
监视机房两个门
1台红外半球彩色摄像机

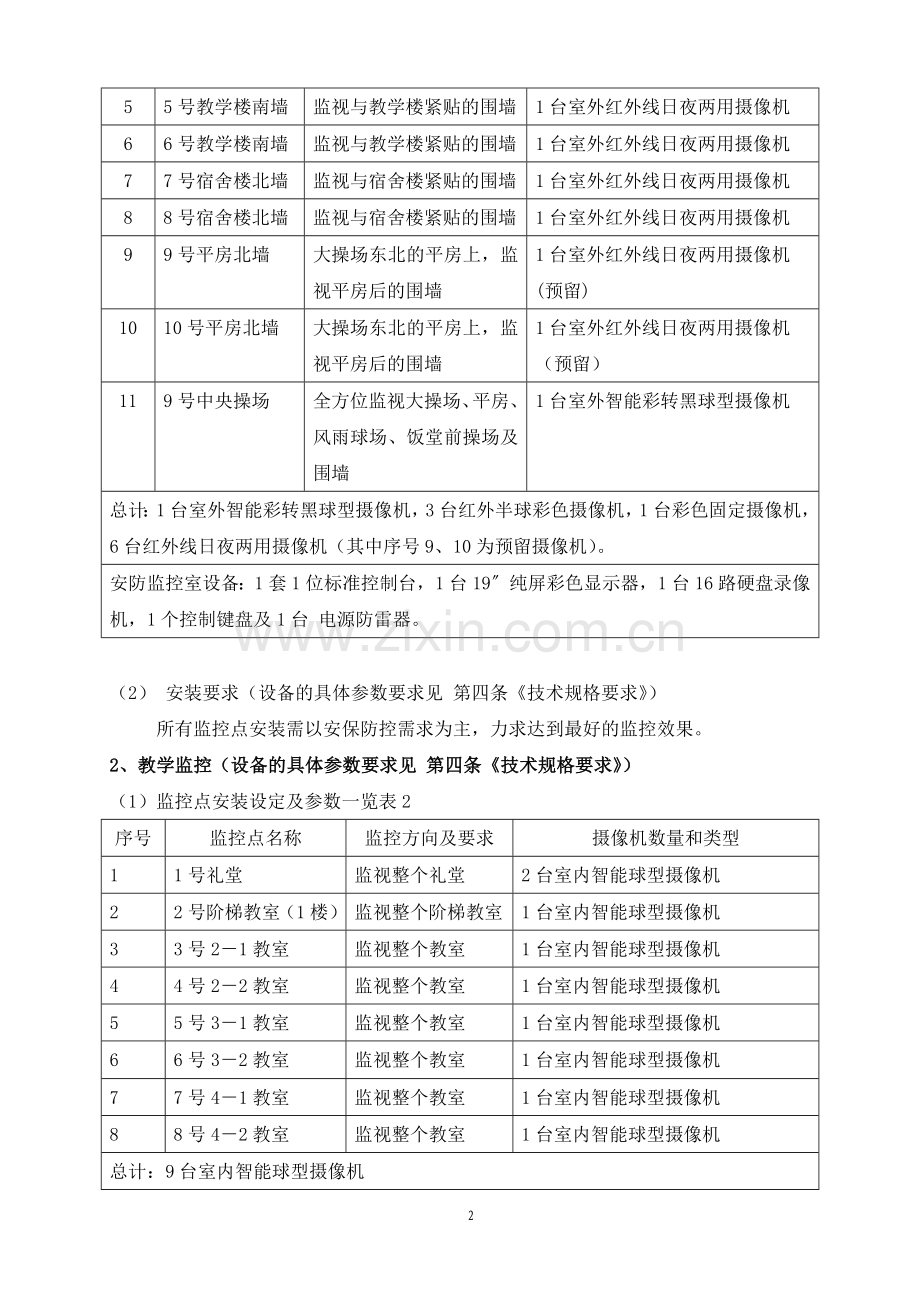

5
5号教学楼南墙
监视与教学楼紧贴的围墙
1台室外红外线日夜两用摄像机
6
6号教学楼南墙
监视与教学楼紧贴的围墙
1台室外红外线日夜两用摄像机
7
7号宿舍楼北墙
监视与宿舍楼紧贴的围墙
1台室外红外线日夜两用摄像机
8
8号宿舍楼北墙
监视与宿舍楼紧贴的围墙
1台室外红外线日夜两用摄像机
9
9号平房北墙
大操场东北的平房上，监视平房后的围墙
1台室外红外线日夜两用摄像机
(预留)
10
10号平房北墙
大操场东北的平房上，监视平房后的围墙
1台室外红外线日夜两用摄像机
（预留）
11
9号中央操场
全方位监视大操场、平房、风雨球场、饭堂前操场及围墙
1台室外智能彩转黑球型摄像机
总计：1台室外智能彩转黑球型摄像机，3台红外半球彩色摄像机，1台彩色固定摄像机，6台红外线日夜两用摄像机（其中序号9、10为预留摄像机）。
安防监控室设备：1套1位标准控制台，1台19〞纯屏彩色显示器，1台16路硬盘录像机，1个控制键盘及1台 电源防雷器。

（2） 安装要求（设备的具体参数要求见 第四条《技术规格要求》）
所有监控点安装需以安保防控需求为主，力求达到最好的监控效果。
2、教学监控（设备的具体参数要求见 第四条《技术规格要求》）
（1）监控点安装设定及参数一览表2
序号
监控点名称
监控方向及要求
摄像机数量和类型
1
1号礼堂
监视整个礼堂
2台室内智能球型摄像机
2
2号阶梯教室（1楼）
监视整个阶梯教室
1台室内智能球型摄像机
3
3号2－1教室
监视整个教室
1台室内智能球型摄像机
4
4号2－2教室
监视整个教室
1台室内智能球型摄像机
5
5号3－1教室
监视整个教室
1台室内智能球型摄像机
6
6号3－2教室
监视整个教室
1台室内智能球型摄像机
7
7号4－1教室
监视整个教室
1台室内智能球型摄像机
8
8号4－2教室
监视整个教室
1台室内智能球型摄像机
总计：9台室内智能球型摄像机
教学监控室设备：1套1位标准控制台，1台19〞纯屏彩色显示器，1台16路硬盘录像机，1个控制键盘及1台 电源防雷器。

（2） 安装要求
所有监控点安装要求监视角度、方位能覆盖整间教室所有座位，包括讲台，力求达到最好的监控效果。
三、技术规格要求
1、室外智能彩转黑球型摄像机
* 使用环境：室外
* 经济型智能球、具备智能球机的主要功能
* 高强度双层铝合金精铸上罩，耐高温、抗腐蚀
* 进口亚克力球罩，透光率高，图像无失真
* 水平转角：360°连续旋转
*水平转速：0°-15°/S变速控制
*垂直转角：0°-90°
*垂直转速：0°-15°/S变速控制
* 6条巡航轨迹，64个预置位，具有两点间线扫功能
* 集成多协议，波特率可选
* 影像感应器：1/4'' Exview HAD CCD
* 有效像素：752H×582V
* 水平解析度：480TVL
* 最低照度：0.01Lux
* 变焦倍数：光学变焦18倍，数码变焦12倍
2、红外半球彩色摄像机
* 1/3"  SONY CCD, 480线
*内置高效红外发光管，夜视距离可达10～15米
*光控设计，自动测光以控制红外管的开关
*照度: 0.1Lux/F1.2（彩色模式）0 Lux（黑白模式，红外开）
*当低照度低于1～3 Lux时，自动从彩色转成黑/白模式
*信噪比大于48dB
*内置定焦镜头
*自动增益、自动白平衡、背光补偿功能
*防水密封型铝质护罩，防水性能良好
*像素：PAL:752(H)×582(V)  NTSC:768(H)×494(V)
*水平清晰度：480线
3、红外线日夜两用摄像机
*配合高透光率强化玻璃，1/ 3"彩色 Exview HAD CCD
*最低照度：0.01 lux, 0 lux (IR 开启)，解析度 500TVL
*搭配 12 /16 mm镜头
*内建超高功率红外线 LED，在适当条件环境下，有效侦测距离可达 50 米
*像素：PAL:811(H)×508(V)  NTSC:795(H)×596(V)
*噪声比：52db(MIN)/60db(TYP)(AGC OFF)
* LED平均寿命：20000小时
*电子快门：（NTSC）：1/60～1/120000秒，（PAL）：1/50～1/120000秒
*外型结构采高硬度铝合金外壳，有效防水系数 IP 66，适合室外装置
4、室内智能球型摄像机
* 使用环境：室内
* 经济型智能球、具备智能球机的主要功能
* 进口亚克力球罩，透光率高，图像无失真
* 水平转角：360°连续旋转、
*水平转速：0°-15°/S变速控制
*垂直转角：0°-90°
*垂直转速：0°-15°/S变速控制
* 6条巡航轨迹，64个预置位，具有两点间线扫功能
* 集成多协议，波特率可选
* 影像感应器：1/4'' SUPER HAD CCD
* 有效像素：752H×582V
* 水平解析度：480TVL
* 最低照度：1Lux
* 变焦倍数：光学变焦18倍，数码变焦12倍
5、彩色固定摄像机
*成像器件：1/ 2"彩色 Exview HAD CCD
*像素：PAL:795(H)×596(V)  NTSC:542(H)×582(V)
*分辨率：480TVL
*最低照度：0.005Lux
*信噪比大于48dB
*视频输出：Composite output 1.0Vp75Ω
*工作温度：-10℃--＋55℃
6、16路硬盘录像机
*可满足更高图像质量要求的视频监视场合，录像图像采用528*320（DCIF）图像格式，保证了回放图像的清晰度。
*硬盘录像机能对前端摄像机传输回来的模拟视频信号进行数字化采样和压缩，同时数字化压缩后的录像资料保存在硬盘上，用于日后对相关资料的查看和检索。
*本硬盘录像机具有网络功能，能将压缩并记录在硬盘上的视频数字信号通过网络传输出去，与网内的多媒体电脑进行数字联网，多媒体电脑通过网络对硬盘录像机进行统一管理和资料检索。
*视频压缩标准：H.264
*视频处理芯片：DSP处理器
*每个视频输入通道最高支持DCIF分辨率编码，同时支持2CIF、CIF、QCIF等分辨率编码
*实时监视图像分辨率：PAL：704*576 ，NTSC：704*480
*回放分辨率：QCIF/CIF/2CIF/DCIF
*视频输入路数：16路
*视频输入接口：BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
*视频输出: 1路，BNC（电平：1.0Vp-p，阻抗：75Ω）
*视频帧率: PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
*码流类型: 视频流/复合流
*压缩输出码率: 32K--2M可调，也可自定义。（上限8M，单位：bps）
*音频输入路数:16路
*音频输入接口: BNC（电平：2Vp-p，阻抗：1kΩ）
*音频输出: 1路，BNC（线性电平，阻抗：600Ω）
*音频压缩标准: OggVorbis
*音频压缩码率: 16Kbps
*通讯接口: 1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
*硬盘IDE接口: 支持4/8个IDE硬盘，支持每个硬盘容量达2000GB
*USB接口: 1个，支持U盘，USB硬盘，USB刻录机
*VGA接口: 1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz
*报警输入: 16路
*报警输出:2路
*电源：90--135VAC或者180--265VAC，47--63 HZ
*功耗（不含硬盘）：20－42W
*工作温度：-10℃--＋55℃
*工作湿度：10％--90％
*机箱：19英寸标准机箱
7、19寸纯平显示器
*彩色纯平显示器
*CRT显示器尺寸：19英寸
*水平扫描频率：30-85KHz
*垂直扫描频率：50-160Hz
*分辨率：1280×1024
*带宽：185MHz
*认证标准：TCO 03
8、电源防雷器
*系统标称电压：220V AC
*持续耐压Uc：275V
*雷电通流(8/20μs)：20kA
*电压保护水平Up：≤1.0kV
*动作电压：580V±10%
*输出负载功率：≤1KVA
*IEC保护级别：C级(电源二级)
*响应时间：<25ns
*限制电压：≤780V
*保护模式：L.N.E 全模式
*接线方式：串联
*功能特点：故障报警、热保险自动脱离、热备份
*工作环境：－40～＋70℃ 相对湿度≤90%
*符合标准：IEC61643-1:1998、GB18802.1-2002、Q/JTJ001-2001
四、警校视频监控系统工程设备需求清单
序号
器材名称
数量
单位
备注
（一）监控端及控制端设备
1
室外智能彩转黑球型摄像机（索尼机芯 1/4〞 CCD 480TVL 18倍光学变焦、最低照度：0.01Lux ）
2
台

2
室外摄像机支架（壁装）
2
套

3
红外半球彩色摄像机（1/3"  SONY CCD, 480线0.1Lux/F1.2（彩色模式）0 Lux（黑白模式，红外开）
3
台

4
彩色固定摄像机（1/ 2"彩色 Exview HAD CCD ,低照度：0.005LUX）
1
台

5
Computar 3.5-8mm 自动光圈
1
个

6
红外线日夜两用摄像机-50米(配16MM镜头，500TVL，0LUX IR开启)
3
台

7
摄像机安装支架
4
套

8
室内智能球型摄像机（索尼机芯 1/4〞 CCD 480TVL 18倍光学变焦、最低照度：1Lux ）
9
台

9
室内摄像机支架（壁装）
9
套

10
16路硬盘录像机（16路视频输入，最高分辨率到DCIF ，录像方式： 手动、定时、报警、动态侦测，录像回放速度：25帧/路）
2
台

11
500G专业监控用硬盘（DCIF画质，24小时录像，保存15天）
8
个

12
控制键盘
2
个

13
三星 19〞纯屏彩色显示器
2
台

14
1位标准控制台（表面喷塑钢结构）
2
套

15
PIH-6001 视频放大器
2
台

16
LV16B 视频避雷器
12
个

17
LC485 数据避雷器
3
个

18
LE1000 电源防雷器
2
台

19
带漏电保护配电箱
2
套

20
DC12V直流稳压电源
1
台

21
AC24V摄像机电源
11
台

（二）综合布线（长度为估算值）
1
RG59 视频电缆
2200
米

2
RVV 2X1.5 护套线
1700
米

3
RVVP 2X1 双绞屏蔽线
1300
米

4
40X40 星槽
400
米

5
PVC 19X39 线槽
750
米

6
PVC 14X24 线槽
450
米

7
∮25PE管
20
米

8
其它配件及辅料
1
项
