《PLC控制技术》课程设计任务书
课题四 霓虹灯广告屏装置PLC控制程序设计
一、  课程设计的目的
本课程综合训练的目的在于培养学生运用已学的可编程序控制器的基本理论和基础知识，进行PLC控制系统设计的初等训练，掌握运用PC机进行系统控制设计的原则、设计内容和设计步骤，为今后的工作打下良好的基础。
二、  系统控制要求：
1. 霓虹灯广告屏示意图
该广告屏共有8根灯管，24只流水灯，每4只灯为一组，如下图所示：

2. 控制要求
（1）该广告屏中间8根灯管亮灭的时序为：第1根亮→2亮→3亮→……→第8根亮，时间间隔为1s，全亮后，显示10s，再反过来从8→7→……→1按1s间隔顺序熄灭，全灭后停亮2s；再从第8根开始亮，顺序点亮7→6→……→1，时间间隔1s，显示5s，再从1→2→……→8按1s间隔顺序熄灭，全灭后停亮2s，然后重复运行，周而复始。
（2）24只流水灯，4个一组分成6组，从Ⅰ→Ⅱ→……→Ⅵ按1s时间间隔依次向前移动，且点亮时每相隔1灯为亮，即从Ⅰ“①、③”亮→Ⅱ“⑤、⑦”亮，同时Ⅰ“①、③”灭→Ⅲ“、”亮，同时Ⅱ“⑤、⑦”灭·……，如此移动一段时间（如30s）后，再反过来移动一段时间：Ⅵ“、”亮 →Ⅴ“、”亮，同时Ⅵ“、”灭，……如此循环往复。
（3）系统有单步/连续控制，有起动和停止按钮。
（4）起动时，灯管和流水灯同时起动，关闭时，可同时也可分别关闭。
（5）在控制要求1中，若要求将全亮后显示10s改为以0.5s间隔同时闪烁5s，试修改程序。

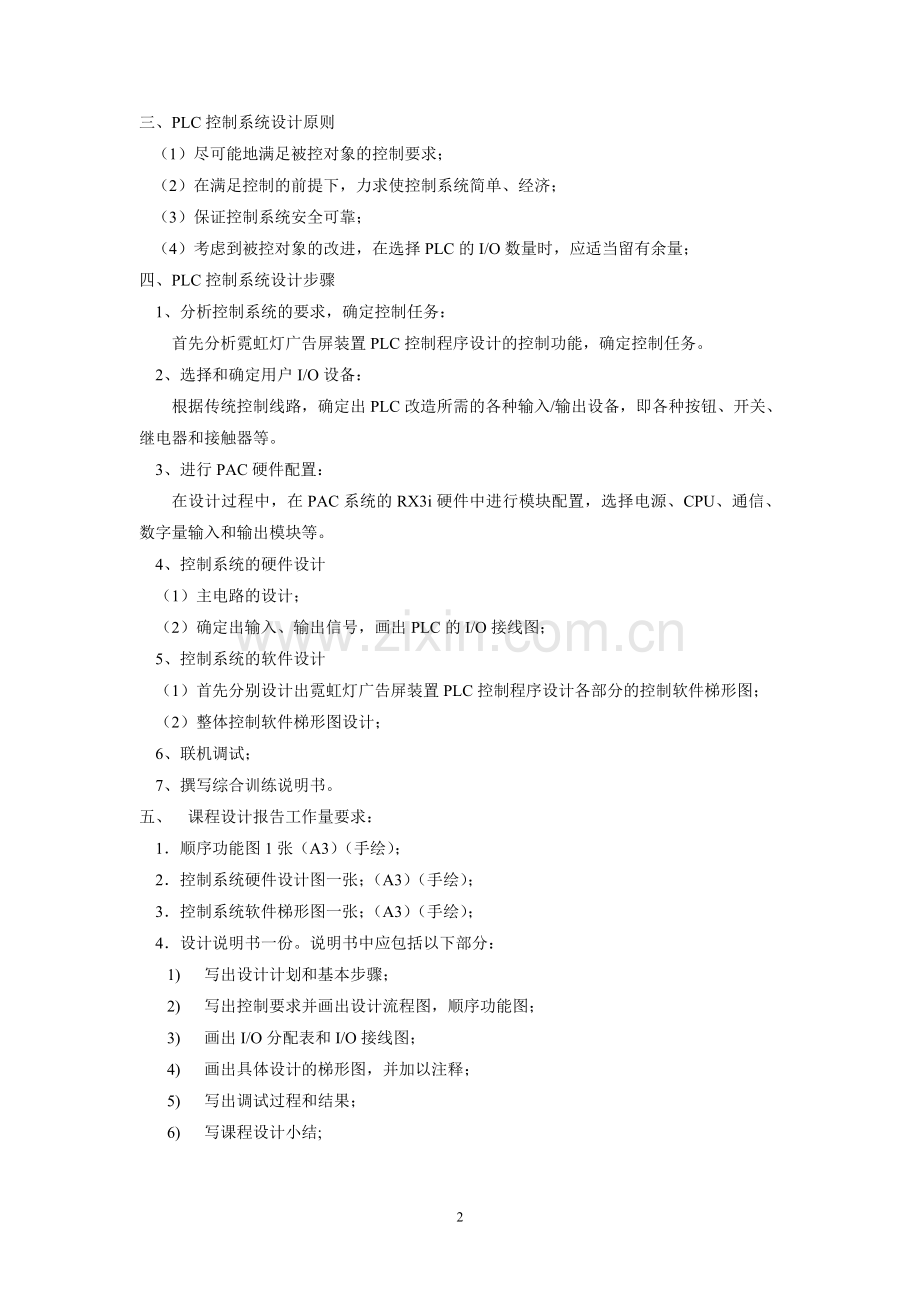

三、PLC控制系统设计原则
（1）尽可能地满足被控对象的控制要求；
（2）在满足控制的前提下，力求使控制系统简单、经济；
（3）保证控制系统安全可靠；
（4）考虑到被控对象的改进，在选择PLC的I/O数量时，应适当留有余量；
四、PLC控制系统设计步骤
1、分析控制系统的要求，确定控制任务：
首先分析霓虹灯广告屏装置PLC控制程序设计的控制功能，确定控制任务。
2、选择和确定用户I/O设备：
根据传统控制线路，确定出PLC改造所需的各种输入/输出设备，即各种按钮、开关、继电器和接触器等。
3、进行PAC硬件配置：
在设计过程中，在PAC系统的RX3i硬件中进行模块配置，选择电源、CPU、通信、数字量输入和输出模块等。
4、控制系统的硬件设计
（1）主电路的设计；
（2）确定出输入、输出信号，画出PLC的I/O接线图；
5、控制系统的软件设计
（1）首先分别设计出霓虹灯广告屏装置PLC控制程序设计各部分的控制软件梯形图；
（2）整体控制软件梯形图设计；
6、联机调试；
7、撰写综合训练说明书。
五、   课程设计报告工作量要求：
1．顺序功能图1张（A3）（手绘）；
2．控制系统硬件设计图一张；（A3）（手绘）；
3．控制系统软件梯形图一张；（A3）（手绘）；
4．设计说明书一份。说明书中应包括以下部分：
1) 写出设计计划和基本步骤；
2) 写出控制要求并画出设计流程图，顺序功能图；
3) 画出I/O分配表和I/O接线图；
4) 画出具体设计的梯形图，并加以注释；
5) 写出调试过程和结果；
6) 写课程设计小结;
2
