太阳能背板复合用胶粘剂使用注意事项.doc

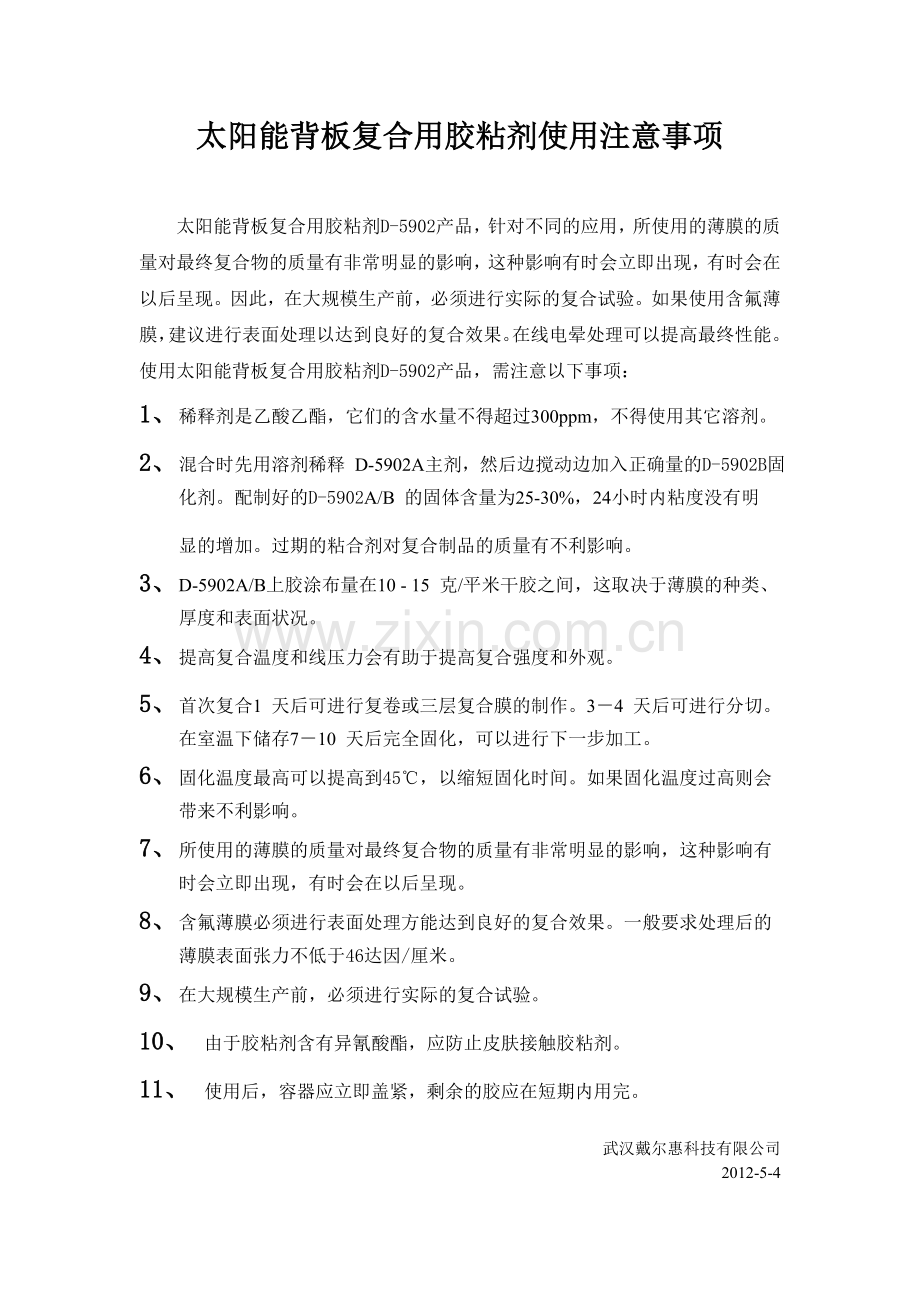

太阳能背板复合用胶粘剂使用注意事项

太阳能背板复合用胶粘剂D-5902产品，针对不同的应用，所使用的薄膜的质量对最终复合物的质量有非常明显的影响，这种影响有时会立即出现，有时会在以后呈现。因此，在大规模生产前，必须进行实际的复合试验。如果使用含氟薄膜，建议进行表面处理以达到良好的复合效果。在线电晕处理可以提高最终性能。使用太阳能背板复合用胶粘剂D-5902产品，需注意以下事项：
1、 稀释剂是乙酸乙酯，它们的含水量不得超过300ppm，不得使用其它溶剂。
2、 混合时先用溶剂稀释 D-5902A主剂，然后边搅动边加入正确量的D-5902B固化剂。配制好的D-5902A/B 的固体含量为25-30%，24小时内粘度没有明

显的增加。过期的粘合剂对复合制品的质量有不利影响。
3、 D-5902A/B上胶涂布量在10 - 15 克/平米干胶之间，这取决于薄膜的种类、厚度和表面状况。
4、 提高复合温度和线压力会有助于提高复合强度和外观。
5、 首次复合1 天后可进行复卷或三层复合膜的制作。3－4 天后可进行分切。在室温下储存7－10 天后完全固化，可以进行下一步加工。
6、 固化温度最高可以提高到45℃，以缩短固化时间。如果固化温度过高则会带来不利影响。
7、 所使用的薄膜的质量对最终复合物的质量有非常明显的影响，这种影响有时会立即出现，有时会在以后呈现。
8、 含氟薄膜必须进行表面处理方能达到良好的复合效果。一般要求处理后的薄膜表面张力不低于46达因/厘米。
9、 在大规模生产前，必须进行实际的复合试验。
10、 由于胶粘剂含有异氰酸酯，应防止皮肤接触胶粘剂。
11、 使用后，容器应立即盖紧，剩余的胶应在短期内用完。

武汉戴尔惠科技有限公司
2012-5-4
