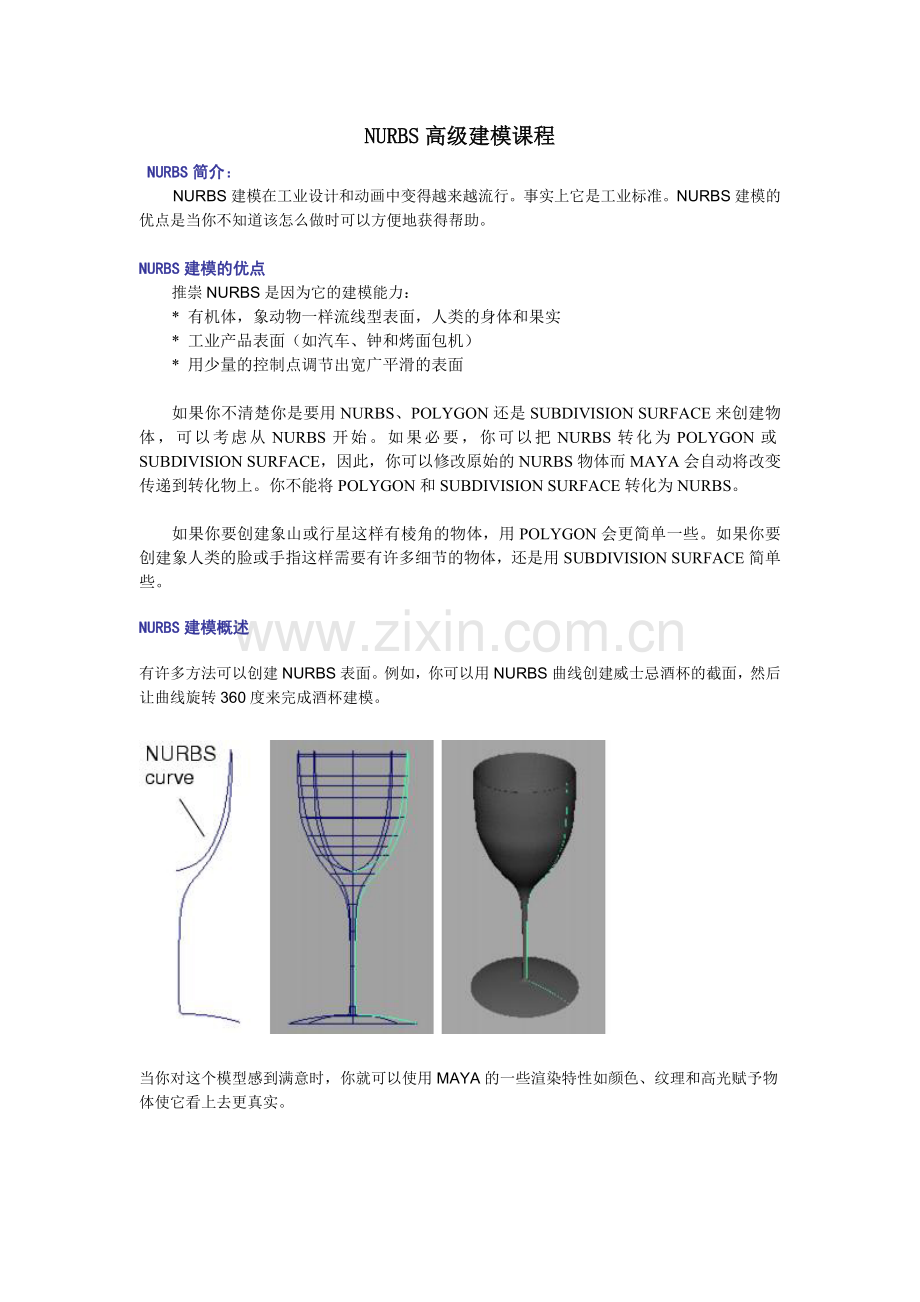

NURBS高级建模课程
NURBS简介：
NURBS建模在工业设计和动画中变得越来越流行。事实上它是工业标准。NURBS建模的优点是当你不知道该怎么做时可以方便地获得帮助。

NURBS建模的优点
推崇NURBS是因为它的建模能力：
* 有机体，象动物一样流线型表面，人类的身体和果实
* 工业产品表面（如汽车、钟和烤面包机）
* 用少量的控制点调节出宽广平滑的表面

如果你不清楚你是要用NURBS、POLYGON还是SUBDIVISION SURFACE来创建物体，可以考虑从NURBS开始。如果必要，你可以把NURBS转化为POLYGON或SUBDIVISION SURFACE，因此，你可以修改原始的NURBS物体而MAYA会自动将改变传递到转化物上。你不能将POLYGON和SUBDIVISION SURFACE转化为NURBS。

如果你要创建象山或行星这样有棱角的物体，用POLYGON会更简单一些。如果你要创建象人类的脸或手指这样需要有许多细节的物体，还是用SUBDIVISION SURFACE简单些。
NURBS建模概述
有许多方法可以创建NURBS表面。例如，你可以用NURBS曲线创建威士忌酒杯的截面，然后让曲线旋转360度来完成酒杯建模。

当你对这个模型感到满意时，你就可以使用MAYA的一些渲染特性如颜色、纹理和高光赋予物体使它看上去更真实。

曲线和表面
NURBS是Non-Uniform Rational B-Spline（非均匀有理B样条曲线）英文缩写，是用数学方式描述包含在物体表面上的曲线或样条。当然，你不必知道这些数学方式是怎么建立物体的。
需要理解的最重要的概念是NURBS表面的基础是NURBS曲线。你必须首先是NURBS曲线高手然后才能成为NURBS建模高手。曲线不被渲染，你只能通过它来控制表面。软件制造商基于不同的曲线类型有不同的建模方式。NURBS是所有曲线中表现最好的。使用NURBS曲线当你想要调节这些表面时可以很容易将它们放到恰当的位置。在MAYA中不管你用什么工具创建曲线，你创建的就是NURBS曲线，这样可以保证通用性和更加容易控制。

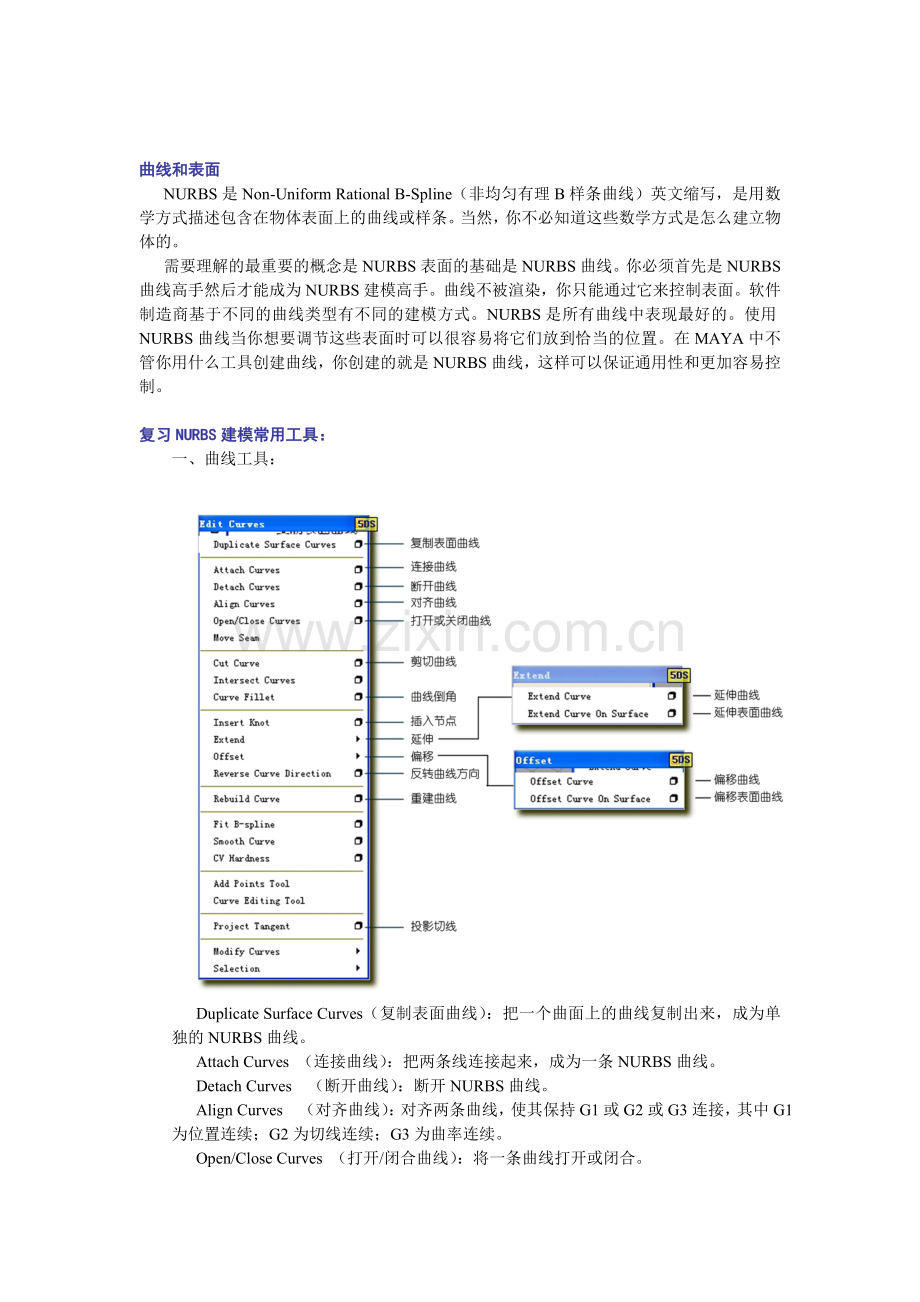

复习NURBS建模常用工具：
一、 曲线工具：

Duplicate Surface Curves（复制表面曲线）：把一个曲面上的曲线复制出来，成为单独的NURBS曲线。
Attach Curves （连接曲线）：把两条线连接起来，成为一条NURBS曲线。
Detach Curves （断开曲线）：断开NURBS曲线。
Align Curves （对齐曲线）：对齐两条曲线，使其保持G1或G2或G3连接，其中G1为位置连续；G2为切线连续；G3为曲率连续。
Open/Close Curves （打开/闭合曲线）：将一条曲线打开或闭合。
Cut Curve （剪切曲线）：将两条以上相交曲线在交叉点处剪断或切除。
Curve Fillet （曲线倒角）：对两条曲线创建圆形倒角或自由倒角。
Insert Knot （插入节点）：为曲线添加（Knot,可以理解为EP）。
Extend （延伸）：
Extend Curve （延伸曲线）：延伸曲线。
Extend Curve On Surface （延伸表面曲线）：延伸一条表面曲线，单击执行。
Offset （偏移）：
Offset Curve （偏移曲线）：偏移曲线。
Offset Curve On Surface （偏移表面曲线）：偏移表面曲线。
Reverse Curve Direction （反转曲线方向）：反转曲线的方向。
Rebuild Curve （重建曲线）：重新建立曲线，重新定义曲线上EP的个数，并在曲线上平均分布CV。
Project Tangent （投影切线）：调整曲线的曲率以匹配表面的曲率，或者两条曲线交叉处的曲率。

二、曲面

Loft （放样）：将所选曲线放样成面。
Planar （平面）：根据所选择曲线剪切成面。
Extrude （挤出）：将轮廓线沿路径基础成面。
Birail （双轨）：
Birail 1 Tool （双轨1工具）：沿两条轨道曲线扫掠一条轮廓曲线创建一个表面。
Birail 2 Tool （双轨2工具）：沿两条轨道曲线扫掠两条轮廓曲线创建一个表面。
Birail 3 Tool （双轨3工具）：沿两条轨道曲线扫掠三条或更多轮廓曲线创建一个表面。
Boundary （边界工具）：根据所选的边界曲线创建边界曲面。
Square （方形工具）：根据所选四条或三条两两相交的边界曲线创建曲面。

三、编辑曲面

Project Curve On Surface （在曲面上投射曲线）：将一条或多条曲线投射到曲面上，创建表面曲线。
Intersect Surfaces （相交曲面）：求出两个或更多曲面的交线。
Trim Tool （剪切工具）：可以根据曲面上的表面曲线，剪切曲面。
Untrim Surfaces （取消剪切曲面）：对于Trim过的曲面撤消Trim，恢复其原始形状。
Attach Surfaces （连接曲面）：将两个曲面连接成一个曲面。
Detach Surfaces （断开曲面）：将曲面沿所选择的结构线断开。
Ailgn Surfaces （对齐曲面）：对齐两个曲面并保持其G1或G2或G3连接。
Open/Close Surfaces （打开/闭合曲面）：打开或闭合曲面。
Insert Isoparms （插入结构线）：为NURBS曲面插入结构线。
Reverse Surface Direction （反转曲面方向）：反转曲面的方向。
Rebuild Surfaces （重建曲面）：重建曲面，单击执行。
Round Tool （圆角工具）：为两个相交曲面倒圆角。
Surface Fillet （曲面衔接）：
Circular fillet （圆弧衔接）：用圆弧表面连接原来的两个表面。
Freeform Fillet （自由衔接）：用自由曲面连接两个曲面。
Fillet Blend Tool （混合衔接工具）：根据所选表面曲线填补融合两个曲面。
Stitch （缝合）：
Stitch Surface Points （缝合曲面点）：基于选择的点将两个（或更多）曲面缝合起来。
Stitch Edges Tool （缝合边工具）：基于选择的边或Lsoparm将两个曲面缝合起来。
Global Stitch （全局缝合）：缝合两个或更多曲面最近的边。

实例练习：用NURBS建立一个设想头。

飞行器建立：学习更加复杂曲面建造。

汽车的建立：充分应用NURBS的建模技巧和造型能力。
