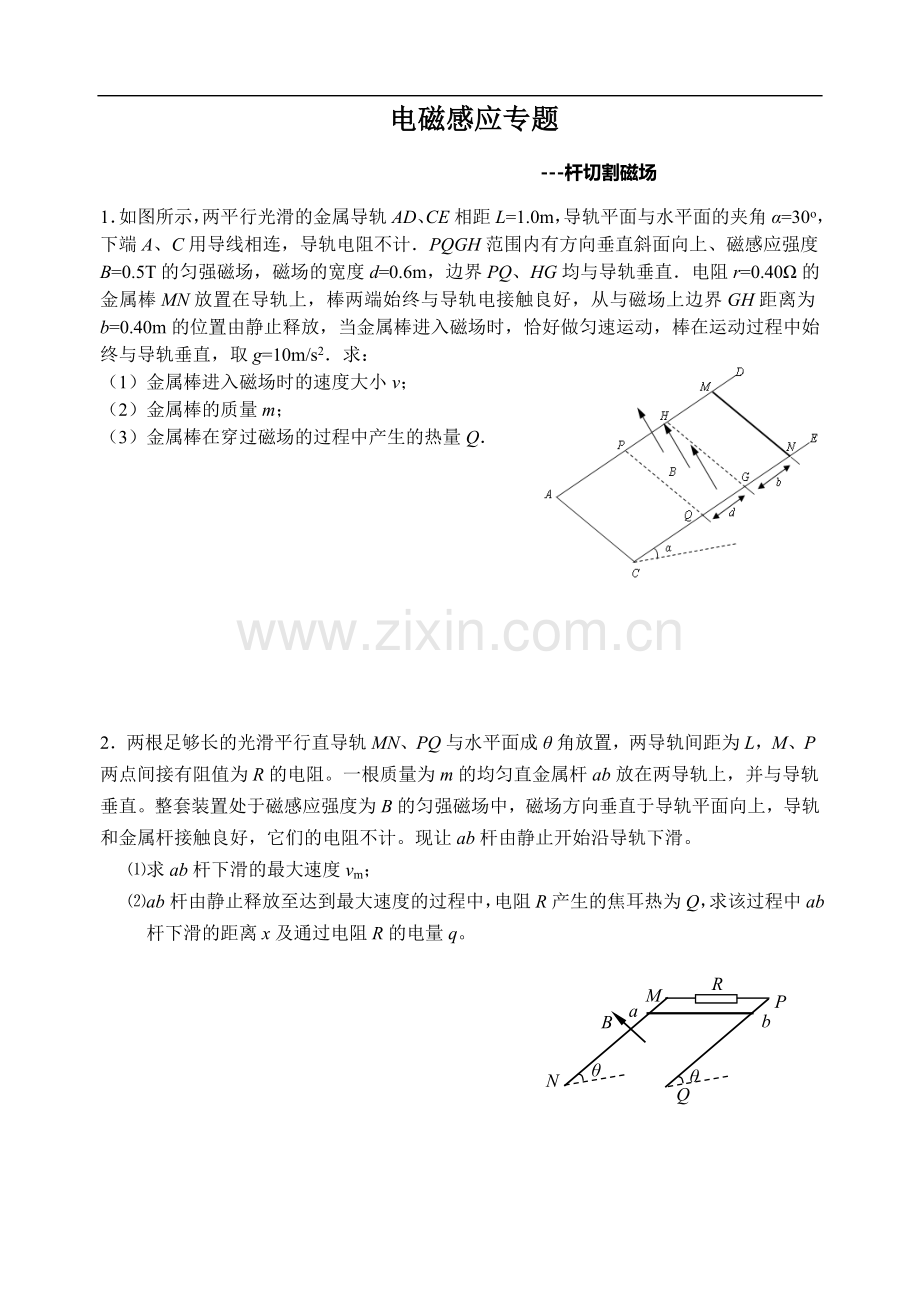

电磁感应专题
---杆切割磁场
1．如图所示，两平行光滑的金属导轨AD、CE相距L=1.0m，导轨平面与水平面的夹角α=30o，下端A、C用导线相连，导轨电阻不计．PQGH范围内有方向垂直斜面向上、磁感应强度B=0.5T的匀强磁场，磁场的宽度d=0.6m，边界PQ、HG均与导轨垂直．电阻r=0.40Ω的金属棒MN放置在导轨上，棒两端始终与导轨电接触良好，从与磁场上边界GH距离为b=0.40m的位置由静止释放，当金属棒进入磁场时，恰好做匀速运动，棒在运动过程中始终与导轨垂直，取g=10m/s2．求：
（1）金属棒进入磁场时的速度大小v；
（2）金属棒的质量m；
（3）金属棒在穿过磁场的过程中产生的热量Q．

2．两根足够长的光滑平行直导轨MN、PQ与水平面成θ角放置，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面向上，导轨和金属杆接触良好，它们的电阻不计。现让ab杆由静止开始沿导轨下滑。
⑴求ab杆下滑的最大速度vm；
θ
θ
B
R
a
b
M
N
P
Q
⑵ab杆由静止释放至达到最大速度的过程中，电阻R产生的焦耳热为Q，求该过程中ab杆下滑的距离x及通过电阻R的电量q。

3．光滑的平行金属导轨长L=2.0m，两导轨间距离d=0.5m，导轨平面与水平面的夹角为，导轨上端接一阻值为R=0.5的电阻，其余电阻不计，轨道所在空间有垂直轨道平面的匀强磁场，磁感应强度B=1T，如图所示。有一不计电阻、质量为m=0.5kg的金属棒ab，放在导轨最上端且与导轨垂直。当金属棒ab由静止开始自由下滑到底端脱离轨道的过程中，电阻R上产生的热量为Q=1J，g=10m/s2，则：
（1）指出金属棒ab中感应电流的方向。
（2）棒在下滑的过程中达到的最大速度是多少？
（3）当棒的速度为v=2 m／s时，它的加速度是多大

4．如图甲所示，空间存在竖直向下的磁感应强度为0.6T的匀强磁场，MN、PQ是相互平行的、处于同一水平面内的长直导轨（电阻不计），导轨间距为0.2m，连在导轨一端的电阻为R。导体棒ab的电阻为0.1Ω，质量为0.3kg，跨接在导轨上，与导轨间的动摩擦因数为0.1。从零时刻开始，通过一小型电动机对ab棒施加一个牵引力F，方向水平向左，使其从静止开始沿导轨做加速运动，此过程中棒始终保持与导轨垂直且接触良好。图乙是棒的速度--时间图像，其中OA段是直线，AC是曲线，DE是曲线图像的渐近线，小型电动机在10s末达到额定功率，此后功率保持不变。g取10 m/s2。求：
（1）在0--18s内导体棒获得加速度的最大值；
（2）电阻R的阻值和小型电动机的额定功率；
（3）若已知0--10s内R上产生的热量为3.1J，则此过程中牵引力做的功为多少?

ｖ/(m/s)

5．如图所示，用PM、QN是两根半径为d的光滑的圆弧轨道，其间距为L，O、P连线水平，M．N在同一水平高度，圆弧轨道电阻不计，在其上端连有一阻值为R的电阻，整个装置处于竖直向上的匀强磁场中，磁感应强度大小为B ；现有一根长度稍大于L、质量为m、电阻为r的金属棒从轨道的顶端P处由静止开始下滑，到达轨道底端MN时对轨道的压力为2mg，求：
（1）棒到达最低点时金属棒两端的电压；
（2）棒下滑过程中金属棒产生的热量；
（3）棒下滑过程中通过金属棒的电量。

6．如图所示，足够长的平行光滑U形导轨倾斜放置，所在平面倾角=37°，导轨间的距离L=1.0 m，下端连接R=1.6的电阻，导轨电阻不计，所在空间均存在匀强磁场，方向垂直于导轨平面，磁感强度B=1.0 T，质量m=0.5 kg、电阻r=0.4的金属棒ab垂直置于导轨上，现用沿轨道平面且垂直于金属棒、大小F=5.0 N的恒力，使金属棒ab从静止起沿导轨向上滑行，当金属棒滑行2.8 m后速度保持不变．求：(sin37°=0.6，cos37°=0.8，g=10m/s2)
（1）金属棒匀速运动时的速度大小v；
（2）当金属棒沿导轨向上滑行的速度时，其加速度的大小a；
（3）金属棒从静止到刚开始匀速运动的过程中，电阻R上产生的热量QR．

7.如图所示，足够长的光滑导轨ab、cd 固定在竖直平面内，导轨间距为l，b、c两点间接一阻值为R的电阻。ef是一水平放置的导体杆，其质量为m、电阻值为2R，杆与ab、cd 保持良好接触。整个装置放在磁感应强度满足B=B0+ky的非匀强磁场中，磁场方向与导轨平面垂直。现用一竖直向上的力拉导体杆，使导体杆由y=0从静止开始做加速度为的匀加速运动，在金属杆ef上升了h高度的过程中，bc间电阻R产生的焦耳热为Q。重力加速度为，不计导轨电阻及感应电流间的相互作用。求：
（1）导体杆上升高度h过程中拉力做的功；
（2）导体杆上升到h时所受拉力F的大小；
（3）导体杆上升到h过程中通过杆的电量。

8．如图所示，MN、PQ是足够长的光滑平行导轨，其间距为L，且MP⊥MN．导轨平面与水平面间的夹角θ=300．MP接有电阻R．有一匀强磁场垂直于导轨平面，磁感应强度为B0．将一根质量为m的金属棒ab紧靠PM放在导轨上，且与导轨接触良好，金属棒的电阻也为R，其余电阻均不计．现用与导轨平行的恒力F=mg沿导轨平面向上拉金属棒，使金属棒从静止开始沿导轨向上运动，金属棒运动过程中始终与MP平行．当金属棒滑行至cd处时已经达到稳定速度，cd 到MP的距离为S．求：
（1）金属棒达到的稳定速度；
（2）金属棒从静止开始运动到cd的过程中，电阻R上产生的热量；
（3）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，写出磁感应强度B随时间t变化的关系式．
