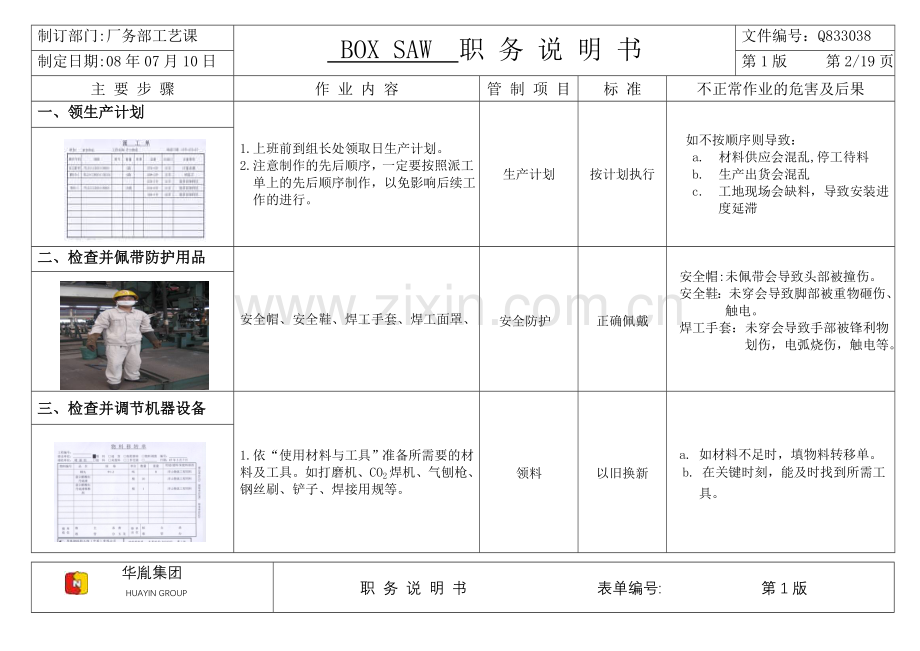

BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第2/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果
一、领生产计划
1.上班前到组长处领取日生产计划。
2.注意制作的先后顺序，一定要按照派工
单上的先后顺序制作，以免影响后续工
作的进行。
生产计划
按计划执行
如不按顺序则导致：
a. 材料供应会混乱,停工待料
b. 生产出货会混乱
c. 工地现场会缺料，导致安装进度延滞

二、检查并佩带防护用品
安全帽、安全鞋、焊工手套、焊工面罩、
安全防护
正确佩戴
安全帽:未佩带会导致头部被撞伤。
安全鞋：未穿会导致脚部被重物砸伤、
触电。
焊工手套：未穿会导致手部被锋利物
划伤，电弧烧伤，触电等。

三、检查并调节机器设备
1.依“使用材料与工具”准备所需要的材料及工具。如打磨机、CO2焊机、气刨枪、钢丝刷、铲子、焊接用规等。
领料
以旧换新
a. 如材料不足时，填物料转移单。
b. 在关键时刻，能及时找到所需工
具。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课

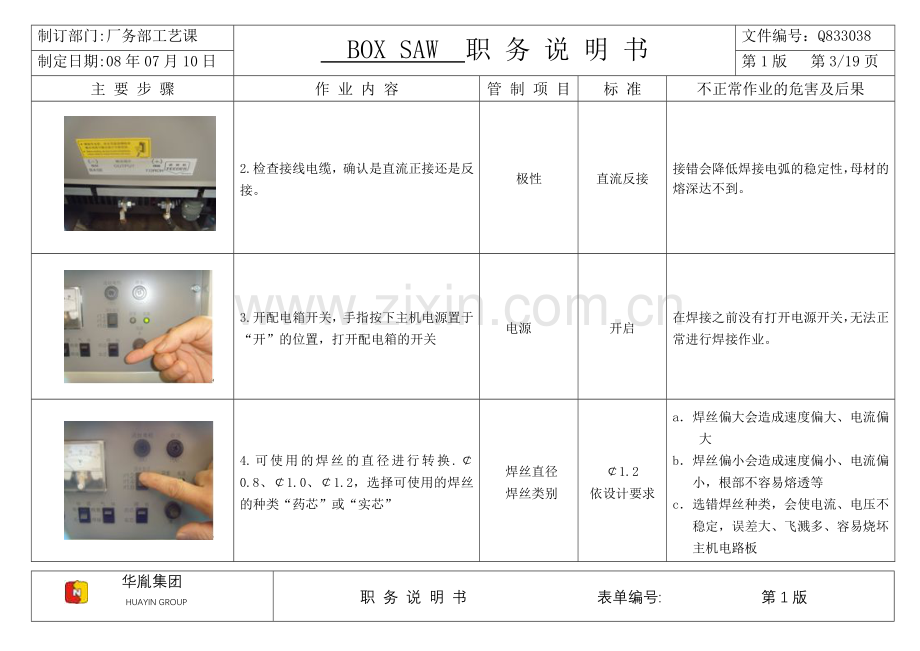

BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第3/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

2.检查接线电缆，确认是直流正接还是反接。
极性
直流反接
接错会降低焊接电弧的稳定性，母材的熔深达不到。

3. 开配电箱开关，手指按下主机电源置于“开”的位置，打开配电箱的开关
电源
开启
在焊接之前没有打开电源开关，无法正常进行焊接作业。

4.可使用的焊丝的直径进行转换.￠0.8、￠1.0、￠1.2，选择可使用的焊丝的种类“药芯”或“实芯”
焊丝直径
焊丝类别
￠1.2
依设计要求
a．焊丝偏大会造成速度偏大、电流偏大
b．焊丝偏小会造成速度偏小、电流偏小，根部不容易熔透等
c．选错焊丝种类，会使电流、电压不稳定，误差大、飞溅多、容易烧坏主机电路板

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第 4/19 页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果
四、调节电流、电压参数
1 拿一块废板做调节,按下焊枪上的开关，一边焊接，一边注意电焊机上电压表与电流表的数值
调试板
不允许为工件
及垫梁
a．无法正确掌握焊接电流、电压值
b．电弧会擦伤母材
c.垫梁接触表面不平整，会导致构件摆放不平稳造成安全隐患

2 依据WPS上规定的电流，转动电流调节按纽进行电流调节
电流
260-280A

a．电流过大会产生咬边、气孔等缺陷
b．电流过小会产生焊瘤、未焊透等缺陷

3 依据WPS上规定的电压，转动电压调节按纽进行调节
电压
28-32V
a．电压过大会产生咬边、余高小等缺陷
b．电压过小会产生焊瘤、余高大等缺陷

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第5/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果
五、气体检查并调节
1.打开气瓶盖开关，把主机上的气体“检查”标示按到“检查”上
调整
正确操作
a． 气体阀门开关必须要开到底，如果没有开到底就不能保证气体纯度综合配比一致、在后续的工作中出现压力不够、气体不纯、起弧和收弧时出现黑斑现象
b． 主机上的气体检查没有打开，会在读取流量数值的时出现不准确的现象

2.将流量调节旋扭调到需要的数值上
气体流量
CO2 ：15-20ml
Ar+CO2：
15-18ml
a．气体流量过大会浪费成本，成型不好
b．气体流量过小会使得焊接时保护气体不足，形成气孔缺陷

3.检查流量计上的弹子在一分钟之内是否降到流量计底部
流量珠
一分钟到达流量计底部
无法检查气表是否正常

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第6/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果
六、焊前准备
1.检查导电嘴是否堵塞或者是过大
导电嘴
正常
导电嘴异常会产生不送丝或送丝不畅，晃眼等现象

2.调节焊丝的干伸长
干伸长
15-20mm
a．如果太长焊接时飞溅过多
b．如果太短会造成不容易引弧，甚至堵塞导电嘴

3.把焊丝球形状剪成斜口状
焊丝形状
斜口状
不剪成斜口状，焊接时不容易引弧

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第7/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

4.检查电缆套管最小的曲率半径
曲率半径

大于300mm

电缆管的曲率半径小于最小半径，会造成送丝不顺畅现象

5.拧紧喷嘴，并检查导电嘴是否对中
导电嘴
对中
如果未对中会造成焊缝根部不透以及焊偏
七、打底
1.清理电渣焊形成的鱼眼、夹渣，并用打磨机磨平。
清渣
光洁
如不清理SAW时易产生气孔、焊不透、焊瘤等现象。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第8/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

2.用钢刷或铲子将鱼眼周围的焊渣及溅渣一并铲除。
清扫
光洁
如不清理SAW时易产生气孔、焊不透、焊瘤等现象。

3.选择适当的工作角度与行走角度。
工作角度
±5°
a. 焊道熔深达不到
b. 旱道会呈焊偏现象
c. 焊道出现咬边
d. 焊道成形不良

4.选择正确的运弧方式打底。
频率
稳定
a.焊道焊宽不均匀
b.焊道焊角不均匀，甚至达不到要求尺寸

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第9/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

5.检查焊缝高度、焊道气孔、表面夹渣、焊渣飞溅等。
焊缝高度
焊道气孔
表面夹渣
焊渣飞溅
≤2mm、
无
不允许
无
出现气孔、夹渣、飞溅则需补焊、打磨，余高过高要气刨，返修导致工作效率低下。

6.观察箱型柱的总长度,画出构件的中心,并选择相应吨位的行车吊具。用翻转机将箱型柱翻转180°重复上述操作。
翻转
参“天车操作职务说明书”
起重会断，造成工伤事故
八、吊运箱型柱
操作天车将箱型柱吊放到双丝埋弧焊焊区。
吊运
参“天车操作职务说明书”
起重会断，造成工伤事故。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第10/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果
九、埋弧焊准备工作
1.检查机器线路是否有破损,如有破损需用胶布包扎一下。
检查机器
正常
如线路破损可能导致触电。

2.打开空气阀，调节空气压力4kg/cm2
空气压力
4kg/cm2
空气压力太小，水平装置与箱型柱接触不稳定。

3.检查焊剂烘烤记录,烘烤温度和时间是否达到要求。
烘烤温度
时间
300～350℃
2h
焊剂烘烤时间不充分易造成焊道产生气孔和裂纹等缺陷。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第11/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

4.检查焊丝、焊剂是否充足。导电嘴是否堵塞，送丝是否正常。
导电嘴
正常
导电嘴异常会产生不送丝或送丝不畅，晃眼等现象。

5.确认开槽宽度，并铲除槽内焊渣及杂物。
杂物
无
如有焊渣、杂物焊接时易产生气孔、焊瘤等。

6.用扫帚清理敲掉焊渣、粉尘。
清理
干净
如有焊渣、杂物焊接时易产生气孔、焊瘤等。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第12/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

7.装引、熄弧板。
1. 引、收弧板材质、厚度坡口与母材一致，一般取80*120mm。
引、收弧板的作用：起弧、收弧，保持电流、电压平稳。焊道平滑过度。
引、熄弧板
80*120mm
两边不加引弧板易产生焊不透，UT不合格。
十、埋弧焊作业
1操作焊机至箱型柱一端，目视箱型柱中心线对准台车中心线。
对线
箱型柱中心线对准台车中心线
如不对准可能导致焊道倾斜，不美观。

2.调整焊接装置与箱型柱水平接触。
调整位置
与箱型柱水平接触
如不接触可能导致焊道倾斜不美观。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第13/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

3.起焊前用断线钳剪掉焊丝长度10～20mm。
剪断焊丝
10～20mm
保证焊道成形美观

4.调整焊枪高度并确认前极约30mm，后极约35mm。
前极
后极
30mm
35mm
保证焊道成形美观

5.调整焊枪倾斜度，前极后倾6°～8°，后极前倾约10°。
前极
后极
后倾6°～8°
前倾10°
保证焊道成形美观

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第14/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

6. 调整两极间距离为30～40mm。
间距
30～40mm
焊道成型不美观。

7.调整焊丝伸长度40mm。
焊丝伸长
40mm
焊道成型不美观。

8.退回机台至焊丝嘴距引弧板2/3，按送丝开关，焊丝顶住引弧板重新审查对中度。
调整
对中
如不对中导致焊道偏差，返修耗时。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第15/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

9.根据板厚和焊接要求按照SAW工艺要求调节电流、电压、焊接参数。
焊接参数
参附录
a.电流过大会产生咬边、气孔等缺陷
b．电流过小会产生焊瘤、未焊透等缺陷
c.电压过大会产生咬边、余高小等缺陷
d．电压过小会产生焊瘤、余高大等缺陷

10.打开空气阀，打开焊剂漏斗开关，使下漏包围焊丝，焊剂高度25～40mm。
焊剂高度
25～40mm
a. 焊剂太厚、焊缝变窄，成型系数小。
b. 焊剂层太薄，容易漏弧。电弧保护不良容易产生气孔。漏光会对眼睛造成伤害。

11.按下启动按钮，开始埋弧焊作业，并打开风机回收焊剂。
施焊
SAW焊操作规程
焊剂回收不彻底造成浪费。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第16/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

12. 清理埋弧焊焊渣。
a.两人双手紧握清渣铲站在箱型柱两测，铲面近靠焊道，轻轻铲除焊道上埋弧焊熔渣，对不易铲除的焊渣要用电嘴工具和锤子把他们敲出。
b.清扫箱型柱的焊渣，以便检查焊道是否焊偏、咬边、跳弧。
清渣
干净
a. 防止温度高的焊渣飞溅到操作者身上，造成安全事故。
b. 防止损伤焊道表面
c. 无法判断是否咬边。

13.焊道过程自主检查。
a.观察焊道外观是否出现气孔，跳弧等现象。`
b.在焊道不良处用石笔做标记，已备补焊。
自主检查
国标
防止不良品流出，造成以后返修困难。

14.施焊500mm以内，须用焊接用规测量焊厚是满足要求。
施焊1500mm以内，须清扫焊渣，观察焊道成型情况。
自主检查
国标
防止不良品流出，造成以后返修困难。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第17/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

15.收弧。
当后极进入熄弧板50mm，先停止前极再停止后极，再熄弧。
收弧
50mm
容易产生弧坑、造成补焊困难。

16.将各极上升，台车以低速前进，以利于焊剂的回手。
焊剂
回收
防止浪费成本。

17.对箱型柱出现气孔进行补焊、打磨。
成型
无缺陷
漏补、漏磨影响焊道外观及质量。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第18/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果

18．翻转箱型柱对其反面进行相同操作。
翻转
参“天车操作职务说明书”
防止出现安全事故。
十一、转移
操作天车将箱型柱吊至下一工序。
吊运
参“天车操作职务说明书”
防止出现安全事故。

十二、“7S”整理
1. 关闭埋弧焊电源。
2. 擦试机器，保持清洁。
3. 检查机器故障，零部件有无松动，如有则及时报修。
4. 清扫作业现场将焊渣倒入垃圾桶。
5. 所有工具回归原位。
“7S”整理
整理、整顿
清洁、清扫
素养、节约
安全
a. 工作不顺畅。
b. 摆放混乱存有安全隐患。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
制订部门:厂务部工艺课
BOX SAW 职 务 说 明 书
文件编号：Q833038
制定日期:08年07月10日
第1版 第19/19页
主 要 步 骤
作 业 内 容
管 制 项 目
标 准
不正常作业的危害及后果
十三、填写工作日报表
将所有完成箱型柱填写于日报表上（人员、内容、时间、构件号、数量等）
内容
准确
a. 构件出货混乱导致多报或漏报。
b. 给计件工资统计错误信息。

华胤集团
HUAYIN GROUP
职 务 说 明 书 表单编号: 第1版
箱型柱双极焊接法
第一道：
一、 可采用单极焊接，电流700A 电压32V 速度750mm/min。
二、 采用双极焊接，DC=620A 32V，AC=620A 40V
三、 注意焊缝不可太高，尤其不可凸出。
四、 焊道如有咬边情形则把电流降低，速度调慢。

第二道起：
DC=700～880A 30～34V
AC=700～880A 37～40V
速度500-600mm/min
焊接至盖面前一道时，如有高低不齐则可利用单极补焊，电流650A 电压32V 速度825或者用手电焊熔接填平。

盖面道：
DC=750～800A 32～35V
AC=750A 38V
板厚大于20mm，速度550-600mm/min
板厚12-20mm，速度600-750mm/min
