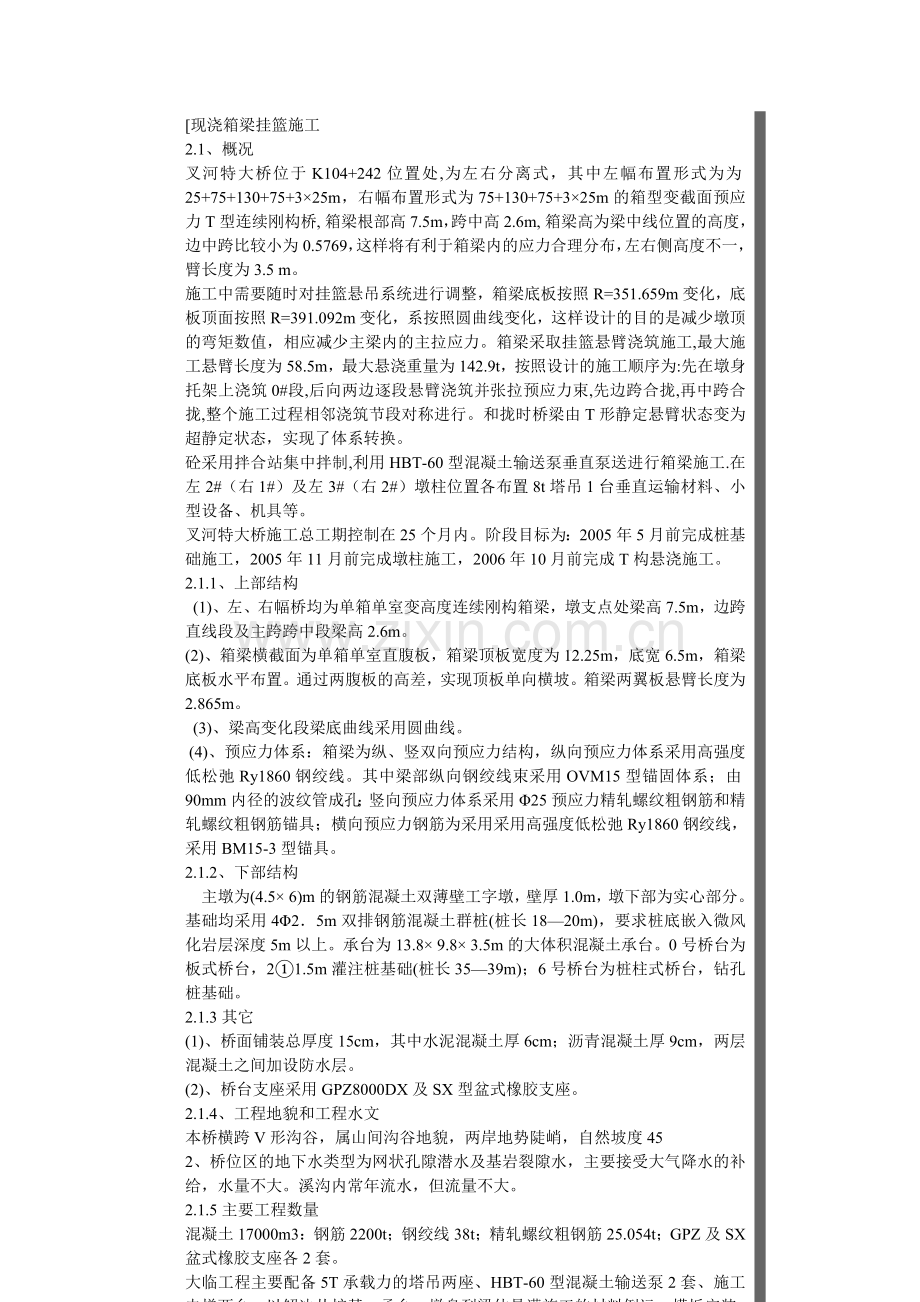

1、贵州省镇胜高速公路特大桥现浇箱梁挂篮施工2005年1月27日作者:雨夜涛声筑路人浏览选项: 本文已被浏览334次现浇箱梁挂篮施工2.1、概况叉河特大桥位于K104+242位置处,为左右分离式,其中左幅布置形式为为25+75+130+75+325m,右幅布置形式为75+130+75+325m的箱型变截面预应力T型连续刚构桥,箱梁根部高7.5m,跨中高2.6m,箱梁高为梁中线位置的高度,边中跨比较小为0.5769,这样将有利于箱梁内的应力合理分布,左右侧高度不一,臂长度为3.5m。施工中需要随时对挂篮悬吊系统进行调整,箱梁底板按照R=351.659m变化,底板顶面按照R=391.092m变化,系按
2、照圆曲线变化,这样设计的目的是减少墩顶的弯矩数值,相应减少主梁内的主拉应力。箱梁采取挂篮悬臂浇筑施工,最大施工悬臂长度为58.5m,最大悬浇重量为142.9t,按照设计的施工顺序为:先在墩身托架上浇筑0#段,后向两边逐段悬臂浇筑并张拉预应力束,先边跨合拢,再中跨合拢,整个施工过程相邻浇筑节段对称进行。和拢时桥梁由T形静定悬臂状态变为超静定状态,实现了体系转换。砼采用拌合站集中拌制,利用HBT-60型混凝土输送泵垂直泵送进行箱梁施工.在左2#(右1#)及左3#(右2#)墩柱位置各布置8t塔吊1台垂直运输材料、小型设备、机具等。叉河特大桥施工总工期控制在25个月内。阶段目标为:2005年5月前完成
3、桩基础施工,2005年11月前完成墩柱施工,2006年10月前完成T构悬浇施工。2.1.1、上部结构(1)、左、右幅桥均为单箱单室变高度连续刚构箱梁,墩支点处梁高7.5m,边跨直线段及主跨跨中段梁高2.6m。(2)、箱梁横截面为单箱单室直腹板,箱梁顶板宽度为12.25m,底宽6.5m,箱梁底板水平布置。通过两腹板的高差,实现顶板单向横坡。箱梁两翼板悬臂长度为2.865m。(3)、梁高变化段梁底曲线采用圆曲线。(4)、预应力体系:箱梁为纵、竖双向预应力结构,纵向预应力体系采用高强度低松弛Ry1860钢绞线。其中梁部纵向钢绞线束采用OVM15型锚固体系;由90mm内径的波纹管成孔;竖向预应力体系采
4、用25预应力精轧螺纹粗钢筋和精轧螺纹粗钢筋锚具;横向预应力钢筋为采用采用高强度低松弛Ry1860钢绞线,采用BM15-3型锚具。2.1.2、下部结构主墩为(4.56)m的钢筋混凝土双薄壁工字墩,壁厚1.0m,墩下部为实心部分。基础均采用425m双排钢筋混凝土群桩(桩长1820m),要求桩底嵌入微风化岩层深度5m以上。承台为13.89.83.5m的大体积混凝土承台。0号桥台为板式桥台,21.5m灌注桩基础(桩长3539m);6号桥台为桩柱式桥台,钻孔桩基础。2.1.3其它(1)、桥面铺装总厚度15cm,其中水泥混凝土厚6cm;沥青混凝土厚9cm,两层混凝土之间加设防水层。(2)、桥台支座采用GP
5、Z8000DX及SX型盆式橡胶支座。2.1.4、工程地貌和工程水文本桥横跨V形沟谷,属山间沟谷地貌,两岸地势陡峭,自然坡度452、桥位区的地下水类型为网状孔隙潜水及基岩裂隙水,主要接受大气降水的补给,水量不大。溪沟内常年流水,但流量不大。2.1.5主要工程数量混凝土17000m3:钢筋2200t;钢绞线38t;精轧螺纹粗钢筋25.054t;GPZ及SX盆式橡胶支座各2套。大临工程主要配备5T承载力的塔吊两座、HBT-60型混凝土输送泵2套、施工电梯两台,以解决从桩基、承台、墩身到梁体悬灌施工的材料倒运、模板安装、钢筋绑扎、混凝土运送、挂篮安装与拆卸、小型机具的调运等。同时配备砼搅拌运输车2台,
6、2.5m3空压机5台、200KW发电机组一台、50KN卷扬机8台、钢筋加工设备若干,以及张拉设备:YCW400千斤顶5个,YDC240Q型千斤顶5个,2.1.6工程难点(1)、叉河特大桥为本合同段的控制性工程。(2)、在山势陡峻的沟谷中修建52m的空心高墩,大大增加了施工难度。(3)、13.89.83.5m的大体积承台混凝土施工需采取特殊的混凝土配合比和防裂措施。(4)、在地质条件较差情况下的深桩基施工。(5)、沿线地势狭窄,山势陡峻,给临时工程建设、施工运输带来困难。(6)、雨季时间长,降雨量大,使有效施工时间缩短。2.1.7相应对策(1)、空心墩采用人工翻升模板(外模采用钢模板、内模采用竹
7、胶合板和钢模板)结合满堂脚手架的施工技术。(2)、大体积承台混凝土施工采取掺入外加剂、粉煤灰和注水循环降温等多种措施,防止混凝土开裂。(3)、桩基将根据地质状况,采取人工挖孔、混凝土护壁的成孔方法。(4)、采用塔吊和混凝土输送泵、电梯解决施工材料运输问题。(5)、增加设备配置,趋利避害,争抢工期。2.2大体积承台施工叉河特大桥右1#(左2#)、右2(左3#)号墩承台尺寸为13.8m9.8m3.5m,混凝土方量达471m3,属大体积混凝土。为确保混凝土灌筑后不开裂,需在各有关工序中采取相应的技术措施:2.2.1模板加工承台模板采用大块钢模板或竹胶合板,用16拉筋固定接缝,保证密不漏浆。2.2.2
8、钢筋加工承台钢筋绑扎时要注意墩身预埋钢筋的位置、尺寸;高度较高时制做钢筋定位框。2.2.3承台大体积混凝土的配合比设计根据经验和对大体积混凝土开裂因素(水泥水化热、混凝土内外温差、混凝土收缩徐变)的研究,在这类混凝土的施工中应采用如下措施:(1)、掺加缓凝减水剂及活性混合材料粉煤灰以减少水泥用量。采用535mm碎石、普通硅酸岩水泥配制混凝土,采取低水灰比,降低砼水化热。,(2)、根据季节情况,可采取冷却骨料、降低混凝土入模温度的办法。(3)、将混凝土的浇注时间选在下午6点以后,一夜内浇注完一个承台。以上措施,可一起使用,也可组合使用,具体实施将根据试验进行。2.2.4承台大体积混凝土的浇筑优化
9、浇筑工艺,“斜面分层,薄层浇注,连续推进;降低混凝土内外温差,“内排”并“外保”。具体实施办法为:(1)、承台按照钢筋一次绑扎,混凝土浇筑两次施工完成施工,以错开混凝土的水化热高峰时间,以减少混凝土水化热的影响。分层高度在2m高度处。混凝土分层浇筑,分层振捣,每层浇筑厚度40cm,然后按照规范处理,设置施工缝联结钢筋。并在横桥向方向按1:2的坡度全断面摊铺,待每薄层混凝土全断面布料振捣完毕,再沿横桥向向循环浇注。(2)、在浇注前预先在混凝土内按0.8m的层距(距顶底面距离为50cm)布设降温冷却水管(32m左右的薄壁钢管),混凝土浇注后或每层循环水管被混凝土覆盖并振捣完成后,即可在该层水管内通
10、水。通过水循环,带走基础内部的热量,使混凝土内部的温度降低到要求的限度。控制循环冷却水进、出水的温差不大于5。具体见设计图。管路拟采用回形方式,水平铺设,水平管层间距为100cm,共分3层:距混凝土边缘为50cm。各层间进出水管均各自独立,以便根据测温数据相应调整水循环的速度,以充分利用混凝土的自身温度,即中部温度高、四周温度低的特点,在循环过程中自动调节温差,产生好的效果。冷却水管安装时,要以钢筋骨架和支撑桁架固定牢靠。水管之间的联接使用胶管,为防堵管和漏水,灌注混凝土前应做通水试验。降温循环管路的布置详见附图。(3)、因承台高达3.5m,下部2m部分的混凝土浇注需用溜槽、串筒入模。分层浇筑
11、,每层灌注须在下层混凝土未初凝前完成,以防出现施工冷缝。(4)、混凝土振捣采用直径中70mm左右的插入式振捣器。振捣时插入下层混凝土10cm左右,并保证在下层混凝土初凝前进行一次振捣,使混凝土具有良好的密实度和整体性。振捣中既要防止漏振,也不能过振。为保证振捣质量可在模板上安装一定数量的附着式振捣器配合插入式振捣器进行混凝土施工。(5)、浇筑过程中设专人检查钢筋和模板的稳固性,发现问题及时处理。(6)、混凝土在浇筑振捣过程中会产生多少不等的泌水,需配备一定数量的工具如小水泵、大铁勺等用以排出泌水。浇筑过程中还要注意及时清除粘附在顶层钢筋表面上的松散混凝土。另外,绑扎承台钢筋前,应将地基进行清理
12、使之符合要求。灌注混凝土时,当地基干燥时应先将地基湿润;如果是岩石地基,在湿润后,先铺一层厚2cm左右的水泥砂浆,然后再浇筑混凝土。2.2.5承台大体积混凝土的养护(1)、混凝土浇注完毕后即转入养护阶段,此时浇注混凝土的水化作用已基本确定,温度的控制转为降温速度和内外温差的控制,这可通过给浇注体表面覆盖保温材料进行保温养护来实现。覆盖材料可采用草袋,也可用水直接覆盖在基础表面,本桥拟采用水覆盖法。(2)、采用蓄水养护,蓄水深度取50cm以上。在升温阶段,蓄水层能吸收混凝土的大量水化热、减少外部低温环境的影响,起到保温养护与间接散热、降温的双重作用。在降温阶段,蓄水层能起到延缓混凝土内部的降温速
13、度、减少混凝土表面的热扩散、保持均匀散热的作用,能有效地防止混凝土因急剧降温而产生的裂缝。经验证明该方法效果较好。(3)、根据需要,可在埋设冷却水管时在混凝土中一起布设测温点,并在养护中通过量测测温点的温度,用于指导降温、保温工作的进行,从而控制混凝土内外温差在20左右。(4)、大体积混凝土的裂缝特别是表面裂缝,主要是由于内外温差过大产生的。浇筑后,水泥水化热使混凝土温度升高,表面易散热温度较低,内部不易散热温度较高,相对地表面收缩内部膨胀,表面收缩受内部约束产生拉应力。对大体积混凝土这种拉应力较大,容易超过混凝土抗拉强度而产生裂缝。因此,加强养护是防止混凝土开裂的关键之一。在养护中要加强温度
14、监测和管理,及时调整保温和养护措施,延缓升降温速率,保证混疑土不开裂。养护需要7天以上(浇筑完7天内是混凝土水化热产生的高峰期),具体时间将根据现场的温度监测结果而定。(5)、冷却水管使用完毕后用与承台强度等同的水泥浆封闭。2.2.6、工艺框图附后2.3、高墩施工:叉河特大桥墩柱最高为4852m,为双薄壁工字型墩柱,该类型墩柱施工难度较大,拟主要采取翻模结合人工搭设脚手架的施工工艺完成,在墩柱上部设置操作平台,具体为:2.3.1、混凝土采取集中拌合方式,利用混凝土搅拌运输车水平运输,垂直运输采用HBT-60型混凝土输送泵进行。2.3.2、高墩采取翻模施工法。采取人工搭设内外脚手架配合的方案,内
15、脚手架作为绑扎钢筋时的内操作台。2.3.3、墩身施工:右1#、2#(左2#、3#)号墩为薄壁工字型高墩,拟采用人工翻转模板与脚手架相结合、混凝土输送泵运送混凝土、塔吊和倒链吊运材料和模板的施工方法;人员上下在左2#、右1#号墩处由脚手架和竹木爬梯解决,在左3#、右2#墩处由施工电梯解决。、人工翻升模板设计翻升模板由两节大块模板(外模采用钢模板、内模采用竹胶合板)与支架、内外钢管脚手架工作平台组合而成(施工中随着墩柱高度的增加将支架与已浇墩柱相连接,以增加支架的稳定性)。施工时第一节模板支立于基顶,第二节模板支立于第一节段模板土。当第二节混凝土强度达到3MPa以上、第一节混凝土强度达到l0MPa
16、以上时,拆除第一节模板并将模板表面清理干净、涂上脱模剂后,用塔吊和手动葫芦将其翻升至第二节模板上。此时全部施工荷载由已硬化并具有一定强度的墩身混凝土传至基顶。依此循环,形成接升脚手架钢筋接长绑扎拆模、清理模板翻升模板、组拼模板中线与标高测量灌注混凝土和养生的循环作业,直至达到设计高度。每一节翻转模板主要由内外模板及纵横肋、刚度加强架、内外脚手架与作业平台、模板拉筋、安全网等组成,详见附图。内外模板均分为标准板和角模板两种,每大节模板高度4m(每节模板由高度2m的两个小节模板拼组而成),宽度划分以15m为模数,详见附图。模板之间用30螺栓连接,用12槽钢支撑拉筋垫板,12槽钢间距不超过1m,拉筋
17、用16mm的圆钢或螺纹钢。在拉筋处的内外模板之间设18mmPVC硬管,以便拉筋抽拔及再次利用。灌注混凝土前在模板顶面按15m的间距设临时木或铁支撑,以控制墩身壁厚。内外模板均设模板刚度加强架,以控制模板变形。内外施工平台搭设在内外脚手架上。在内侧施工平台上铺薄钢板,临时存放用空中索道运送来的混凝土。在外侧施工平台顶面(脚手架)的周边设立防护栏杆,并牢固地挂立安全网。、翻升模板施工要点(1)、安装内外脚手架。为兼顾钢筋绑扎与混凝土灌注两方面的因素,内平台与待灌节段的混凝土顶面基本平齐,外平台与待绑扎钢筋的顶部基本平齐。脚手架安装完毕后安装防护栏杆和安全网,搭设内外作业平台。(2)、钢筋绑扎与检查
18、。按设计要求绑扎钢筋后进行检查。绑扎中注意随时检查钢筋网的尺寸,以保证模板安装顺利。由于模板高度4m,因此每次钢筋绑扎的最低高度不小于4m加钢筋搭接长度。若钢筋绑扎长度大于6m,则需将钢筋的中上部支撑在脚手架上,以防钢筋倾斜。(3)、首次立模准备。根据墩身中心线放出立模边线,立模边线外用砂浆找平,找平层用水平尺抄平。待砂浆硬化后即可立模。(4)、首节模板安装。模板用空中索道吊装,人工辅助就位。先拼装墩身一个面的外模,然后逐次将整个墩身的第一节外模板组拼完毕。外模板安;装后吊装内模板;然后上拉筋。模板连接用肶2X30螺栓。每节模板安装时,可在两节模板间的缝隙间塞填薄钢板纠偏。(5)、立模检查。每
19、节模板安装后,用水准仪和全站仪检查模板顶面标高;中心及平面尺寸。若误差超标要调整,直至符合标准。测量时用全站仪对三向中心线(横向、纵向、45方向)进行测控,用激光铅直仪对墩中心进行复核。每次测量要在一个方向上进行换手多测回测量。测量要在无太阳强光照射、无大风、无振动干扰的条件下进行。(6)、混凝土灌注。模板安装并检查合格后,在内外模板和钢筋之间安装L混凝土灌注漏斗,混凝土经混凝土输送泵送至内施工平台土,通过漏斗由人工铲送入模。混凝土采用水平分层灌注,每层厚度40cm左右,用插入式振捣器振捣,不要漏捣和过度振捣。灌注完的混凝土要及时养生。待混凝土初凝后、终凝前,用高压水冲洗接缝混凝土表面。(7)
20、、重复如上步骤,灌注第二节混凝土。灌注混凝土中要按要求制作试件,待第一节混凝土强度达到10Mpa、第二节混凝土强度达到3MPa以土时,做翻升模板、施工第三节混凝土的准备。(8)、模板翻升。将第一节模板用手动葫芦挂在第二节模板上,松开并抽出第一节模板之间的拉筋,用塔吊和手拉葫芦分别起吊第一节模板的各部分并运至第二节模板顶部或地面,清理模板涂刷脱模剂后在第二节模板顶按上述次序安装固定各组成部分。如此循环,直至墩顶。、墩顶段施工。当模板翻升至墩顶实心段底部时,拆除墩身内施工平台和脚手架,搭设外侧施工平台和安装防护栏杆与安全网,并在墩身内侧安装封闭段托架和模板。然后绑扎钢筋、安装外模板、灌注混凝土、养
21、生。墩柱施工高度至墩柱截面变化的底面处。、模板拆除。待模板内混凝土强度大于10Mpa时,拆除所有外模板。拆除时按先底节段后顶节段的顺序进行。、墩身钢筋制作与绑扎钢筋在加工棚内制作,要保证制作钢筋的精度。为验证钢筋制作的精度,可在弯制少量钢筋后,先在地面平地上进行绑扎试验,并根据实验结果调整弯制方法与尺寸。形状与尺寸已确定的钢筋可采取经常拉尺检查的办法对精度进行有效地控制。精扎粗钢筋必须严格进料、出库管理,加工好的钢筋分类存放,挂牌标识。标识内容包括规格、型号、安装位置等,对检验不符合要求的材料做好标识,防止误用。钢筋采用现场绑扎法。对25mm以上的主筋采用机械接头接长;对直径25mm以下的钢筋
22、采用电弧搭接焊接法,接焊时,I级钢采用T422焊条,级钢筋采用T506以上焊条。机械接头需作破坏试验,焊接接头应做焊接工艺试验。当钢筋竖直长度超过6m时,应将其临时支撑固定在脚手架上,以防钢筋倾斜不垂直。、墩身混凝土浇筑混凝土采用拌合站集中拌合、混凝土输送泵运送、串筒入模、插入式振捣器振捣的施工方法。灌注混凝土前应检查模板、钢筋及预埋件的位置、尺寸和保护层厚度,确保其位置准确、保护层足够。由于混凝土施工高度大于2m,为使混凝土的灌注时不产生离析,混凝土将通过串筒滑落。为保证混凝土的振捣质量,振捣时要满足下列要求:(1)、混凝土分层浇筑,层厚控制在40cm左右。混凝土垂直运输采用输送泵进行。(2
23、)、振捣前振捣棒应垂直或略有倾斜地插入砼中,倾斜适度,否则会减小插入深度而影响振捣效果。(3)、插入振捣棒时稍快,提出时略慢,并边提边振,以免在混凝土中留下空洞。(4)、振捣棒的移动距离不超过振捣器作用半径的15倍,并与模板保持510cm的距离。振捣棒插入下层混凝土510cm,以保证上下层混凝土之间的结合质量。(5)、混凝土浇注后随即进行振捣,振捣时间一般控制在30秒以上,有下列情况之一时即表明混凝土已振捣密实:A、混凝土表面停止沉落或沉落不明显;B、振捣时不再出现显著气泡或振动器周围元气泡冒出;C、混凝土表面平坦、无气体排出;D、混凝土已将模板边角部位填满充实。墩身高度施工至距墩顶梁底面75
24、cm高度位置,施工中预埋好托架预埋件及竖向预应力筋的波纹管,进行后续的托架安装施工。混凝土的浇注要保持连续进行,若因故必须间断,间断时间要小于混凝土的初凝时间,其初凝时间由试验确定。如果间断时间超过了初凝时间,则需按二次灌注的要求,对施工缝进行如下处理:凿除接缝处混凝土表面的水泥砂浆和松弱层,凿除时混凝土强度要达到5Mpa以上。在浇注新混凝土前用水将旧混凝土表面冲洗干净并充分湿润,但不能留有积水,并在水平缝的接面上铺一层l2cm厚的同级水泥砂浆。根据混凝土保护层厚度采用相应尺寸的垫块,垫块数量按底模57个m2、侧模35个m2放置。在混凝土强度达到10Mpa以上时即可拆模。进行不少于7天的标准养
25、护,养护用水与拌合用水相同。、墩身线形控制在承台浇注完混凝土后,利用护桩恢复墩中心,并从大桥控制网对其污校核,准确放出墩身大样,然后立模、施工墩身实心段混凝土。实心昆凝土施工完后,在桥墩中心处设置一直径为40cm、高40cm的钢筋混凝圆台,将墩中心准确地定位在预埋的钢筋头土。每提升1次模板根据墩不同高度,利用全站仪或经纬仪对四边的模板进行检查调整。施工中要检查模板对角线,将误差控制在5mm以内,以保证墩身线形。检查模板时,已灌混凝土的模板上每个方向作2个方向点,防止大雾天气不能检查模时,可以拉线与经纬仪互为校核,不影响施工。检查模板时间在每天土9点以前或下午4点以后,避免日照对墩身的影响;墩身
26、上的后视点要量靠近承台,每次检查前校核各个方向点是否在一条直线土,如有偏差,按墩高比例向相反方向调整。2.4、T构0号块施工T构桥0#块位置管道密集,预埋件及预留孔多,结构和受力情况复杂。施工顺序为:托架施工底模安装外侧模安装固定腹板、横隔板竖向预应力筋安装、固定底板、腹板、横隔板普通钢筋绑扎腹板波纹管安装定位冲洗底模安装内模顶板普通钢筋绑扎顶板波纹管安装定位安装喇叭口(锚垫板)冲洗底模、端头模板固定加固模板预埋件安装安装、调试灌注导管、漏斗、储浆盘灌注混凝土养生张拉压浆拆模。叉河特大桥T构0#块长度为16m,由于0#块箱梁高度为7.5m,高度高,自重大,同时施工面狭窄,混凝土不易振捣施工,为
27、确保施工安全,同时为保证施工质量,0#块拟按照高度两次施工,第一次施工高度为4.0m,第二次施工至7.5m高度,具体拟采取如下措施:1、减少两次混凝土施工的时间间隔,同时调整好混凝土的水灰比以减少两次浇筑混凝土的收缩徐变差值。2、将第一次施工的混凝土表面设置成凸凹不平状,设置混凝土施工缝,便于两次浇筑混凝土间的衔接。3、混凝土浇筑施工选择在气温较低的天气中的低温时进行。4、按照规范要求的施工缝处理方法处理接缝。5、在0#块施工中,控制混凝土的水灰比,减少收缩徐变值。6、为减少0#块隔梁位置上出现的裂缝,将在通行孔的隔梁两侧设置加密钢筋网以基本消除裂缝。7、控制好竖向预应力的张拉工作,确保应力值
28、达到设计要求,保证0#块的质量。这样做的好处在于施工方便,易于保证混凝土的施工质量,同时托架按照一次浇筑混凝土施工设计而实际混凝土二次施工,第二次施工的混凝土重量由第一次浇筑的混凝土承担,确保托架使用安全。8、叉河特大桥墩柱高在4852m范围内,由于高墩在上部恒载作用下将产生一定的竖向压缩值,根据经验选取1.2cm墩身压缩值,在0#块施工中予以抛高消除。由于本桥处于2500m半径的圆曲线上,因此无需考虑箱梁扭转抛高。2.4.1托架与模板a.托架设计托架是固定在墩身上部以承担0#块支架、模板、混凝土和施工荷载的重要受力结构,其设计荷载考虑:混凝土自重、模板支架重量、人群机具重量、风载、冲击荷载等
29、,托架采取自支撑体系构件设计。施工时按图纸要求在墩身砼浇筑时预埋好所需预埋的预埋件作为托架支点,要求预埋件位置准确无误,以利托架拼装时连接。在预埋件上铺设钢横梁。横梁上铺设20*20cm方木。底模直接利用钢横梁架设方木,在方木上铺设底模,底模卸落利用木楔进行。悬臂部分是在贝雷上铺槽钢,在槽钢上立门式支架,利用门式支架调整模板高度。托架的墩中部分也采取在墩柱相应位置预先埋设钢桁件,然后在钢桁件上设置下加强斜支撑弦杆的支架。刚度需要经过严格的受力计算。采用型钢加工,加工精度符合设计图纸要求。具体0#托架的设计方案为:在墩身上预埋钢桁件(经监理工程师批准后)作为托架支撑,上设贝雷片作为分配梁。其中横
30、桥向每侧8片,贝雷片放置钢架(钢架按照设计的箱梁底坡度设计以便模板直接放置在上面),钢架上直接放置箱梁模板的分配梁与模板,托架按照永久构件设计,刚度必须满足要求;横桥侧向每侧放置3片,贝雷片设置桥纵向分配梁,上设置由钢管组成的钢管支架,按照各向80cm的空间距离设置。直接支撑箱梁翼缘板部分的模板。根据墩身宽度、梁底宽度和0#块悬出长度,以及施工操作空间需要,平台平面尺寸为13m9m,附着墩身高度为4m(墩正面)与2m(墩侧面),为三角形桁架式托架。每片托架分别由双肢槽钢36b(墩正面)与25b(墩侧面)组成,双肢之间设置节点联结,每片托架由水平杆、立杆、斜杆、撑杆、节点板及螺栓组成。每边悬出段
31、由8片(墩正面)6片(墩侧面)托架组成,相互间由水平支撑、斜支撑联结成整体,详见附图。托架安装后进行预压以消除非弹性变形,测定弹性变形,为悬浇施工立模标高提供依据。b、底侧模支架设计:模板支架分为底模支架及两侧的腹板外侧模下支架。0#块底模支架的设计荷载按照(2.75m悬臂段混凝土重量、模板重量、人群机具重量之和)1.2的振动系数,总重量不超过200t,然后按支点数量进行荷载分配,确定每个支架的承载力,外侧模支架设计荷载根据0#块混凝土重量、模板重量、人群机具重量、施工平台重量并考虑振动作用确定,按支架间距将荷载分配在各片桁架结构,各支架的载重量确定后即可进行支架结构设计,支架采用桁架结构,为
32、减少支架的非弹性变形,支架节点全部焊接,支架与托架采用螺栓联结,模板底梁采用钢楔,以便调整模板标高和模板拆除,支架见设计图。c、模板设计:模板分为底模、侧模、内模及端模。分别做如下设计:、底模0#段箱梁底模,采用大块的厚5mm的钢模板,纵横肋采用705mm角钢加强,底模设置需考虑桥的纵横向坡度。安装时首先在托架顶面铺设型钢横梁,在型钢横梁上安装拆除模板用的钢楔块,在钢楔块上安装支架。然后在支架上安装横向型钢作为分配梁,最后在横向型钢上铺设底模板。、外模,采用5mm厚的钢模板,模板支架用12槽钢组焊成桁架结构,考虑模板的通用性,外模使用每个T构上2个挂篮的外模,从而解决8.5m左右的外模,另需加
33、工4块2m长的模板即可满足0#块的施工要求。通过钢管立柱或分配梁落于底板水平托架上,并用木楔调整侧模高度,外侧模安装后用穿心拉杆与内侧模对拉固定。、隔墙模板及内侧模,考虑0#块内梁体截面变化大,模板通用性差,拟采用钢木组骨架框架贴竹胶模板拼、钢木组合骨架,内模就位后,与外侧模用穿心拉杆相连,加固,同时在可行的位置设置自撑体系。洞孔模板,在隔墙上有2个100*100cm人孔,洞孔模板用组合钢模拼装,用满堂木支架支撑。端模上有钢筋和预应力管道伸出,位置要求准确,模板拟采用木模。模板内模及内部顶部模板除梗肋部分做特殊加工外,其余部分采用组合模板,使用螺栓及U型卡联结成整体,竖向用15cm15cm方木
34、或型钢作为背楞,横向用48钢管或型钢通过扣件及拉杆将内、外模框架拉紧,安装内模底部时竖向预应力压浆管设计位置预先挖孔,并在模安装时注意对压浆孔进行保护,安装后用海绵或其他材料封堵管周空隙,内模就位后用方木或型钢将内外侧模顶紧,用脚手架及可调式承托配合,将内模顶紧,并设剪力撑将各杆件联成整体。在过人洞处截面复杂。制作使用整体钢模板,在该处顶部钢筋封顶前放入。以增强模板刚度和整体性,并方便立模,为方便混凝土浇筑及振捣,箱室内模及顶模预留施工用振捣及观察窗,待混凝土浇筑接近预留口时再将钢筋按照规范连接后进行封堵。拆模时先将内模的支撑卸掉,然后松下模舨的内外拉杆即可拆除模板。内外模板的端头间拉杆螺栓联
35、结并用钢管做内撑以控制混凝土浇筑时模板的位移及变形。确保腹板厚度准确,为防止内模板上浮,在墩柱顶上设置防浮拉杆预埋件。在内模安装后将其与内模联结,以防止上浮。端头模板:端头模板是保证0#块端部及预应力管道成型要求的关键,端模架拟利用100mm10mm角钢或其他型钢加工制作成钢结构骨架,用螺栓与内外模联结固定,板面使用3cm的木板,以便拆模。、托架、支架、模板的安装、拆除:1、利用塔吊就位,人员站在工作脚手架上,在塔吊、倒链的配合下,将单片托架调整就位,并在临时固定后进行焊接,全部安装到位后进行整体联结。安装托架时要将托架顶部调整到同一水平面上,以便支架安装并保证托架均匀受力,确保安全。安装完毕
36、后进行支架安装,安装过程中要严格检查托架、支架顶面标高是否符合设计标高,与预埋件联结是否牢固,焊缝长度、厚度是否足够,不符合要求的要及时改正。2、托架、支架安装完成后安装底模板,安装时首先在支架上划出立模边线,用塔吊、倒链配合,调整底模到位,然后将两片外侧模安装就位后将其固定在支架上,并有必要的拉杆及内撑杆将其联成整体。3、待横隔板进入洞顶以下部位的全部底板、腹板、横隔板钢筋绑扎完成后即可安装外侧模板。4、待底腹板和横隔板的全部钢筋绑扎和预应力管道固定后,将钢木组合模板吊入箱内安装固定,并按照施工需要预留进人和振捣孔。5、待顶板的全部钢筋和被外模板安装调试好后,由上至下安装固定端模。综上,0#
37、块托架、支架、模板的安装顺序为:托架安装支架安装平台步行板、栏杆、安全网安装底模安装横隔板进入洞顶以下部位的底板、腹板、横隔板钢筋绑扎外模安装腹板和横隔板剩余钢筋的绑扎和预应力管道固定内模安装顶板的顶板钢筋绑扎端模固定。而拆除顺序与安装相反。、钢筋及预应力粗钢筋绑扎:1、竖向预应力粗钢筋施工竖向预应力粗钢筋施工采用25精轧螺纹粗钢筋,其中横隔板中的粗钢筋要在0#块施工前预埋在墩身混凝土中后接长。竖向预应力粗钢筋的绑扎可以采取就地散绑法,也可采取在地面上预绑扎,用塔吊整体吊装的施工方法。具体为:将锚固螺栓、锚垫板、螺旋筋、粗钢筋、压浆管安装配套后,用型钢将预应力筋联成整体。用搭吊吊装到指定位置,
38、安事先划好的定位线,校核底部标高后在倒链配合下就位。然后将整个型钢骨架支撑、固定并使之垂直。另外0#块横隔板处横向预应力及成孔用的铁披管和锚垫板与普通钢筋一同绑扎。2、普通钢筋施工对图纸复核后绘出加工图,加工时同一类型的钢筋按先长后短的原则下料,钢筋用弯折机加工后与大样图核对,并据各钢筋所在部位的具体情况对细部尺寸和形状做适当调整。主钢筋采用电弧搭接焊,焊接时级钢筋采用T422焊条,而对于级钢筋则必须采用T506以上电焊条。.钢筋由工地集中加工制成半成品,运到现场。.0#块钢筋也分两次绑扎。第一次:安放底板钢筋和竖向预应力钢筋及预应力管道,布置腹板和隔板钢筋。第二次:安放箱梁顶板钢筋,纵横向预
39、应力管道及钢束。.由于底板较厚,须在底板钢筋上下层间设立架立钢筋,为保证纵横向预应力管道的位置正确,也应在顶、底板两层钢筋之间设置架立筋和防浮钢筋,以固定预应力筋管道。d、钢筋的接长采取锥螺纹套筒机械接头,机械接头使用前应做试验。2.4.2、预应力管道、预应钢筋.纵向预应力管道采用塑料波纹管,以减少管道摩擦系数,同时为保证管道压浆饱满,当管道总长超过40m时,拟采取真空辅助压浆施工工艺保证压浆质量,以保证压浆的密实。(具体施工工艺).顶板横向预应力束采用扁平波纹管,预应力束的张拉端在桥的两侧间隔布置。.竖向预应力筋采用25精轧螺纹粗钢筋,采用40波纹管成型预埋。.顶板、腹板内有大量的预应力管道
40、,为了不使预应力管道损坏,一切焊接应放在预应力管道埋置前进行,管道安置后尽量不焊接,若需要焊接则对预应力管道采取严格的保护措施确保预应力管道不被损伤。.当普通钢筋与预应力管道位置有冲突时,应移动普通钢筋位置,确保预应力管道位置正确,但禁止将钢筋截断。f、横向、竖向预应力管道采用镀锌铁皮卷制而成,为保证预应力筋质量,除0#块竖向预应力束采取接长方案外,其他节段竖向预应力束均为通长束。、纵向预应力管道安装:波纹管安装质量是确保预应力体系质量的重要基础,施工中要千万注意。如果发生堵塞使预应力筋不能顺利通过而进行处理,将直接影响施工进度及工程质量,影响桥梁使用寿命,因此必须严格施工过程控制,保证灌注混
41、凝土后波纹管不漏、不堵、不偏不变形,将在施工中采取如下措施予以保证:1、所有的预应力管道必须设置橡胶内衬后才能进行混凝土浇筑,橡胶内衬管的直径比波纹管内径小3-5mm,放入波纹管后应长出50cm左右,在混凝土初凝时将橡胶内衬管拔出20cm左右,在终凝后及时将橡胶内衬管拔出、洗净。2、所有的预应力管均应在工地根据实际长度截取。减少施工工序和损伤的机会,把好材料第一关。3、波纹管使用前应进行严格的检查,是否存在破损,及检查咬口的紧密性,发现损伤无法修复的坚决废弃不用。4、安装波纹管前要去掉端头的毛刺、卷边、折角,并认真检查,确保平顺。5、波纹管定位必须准确,严防上浮、下沉和左右移动,其位置偏差应在
42、规范要求内,波纹管定位用钢筋网片与波纹管的间隙不应大于3mm,设置间距:直线段不大于1m,曲线段不大于0.5m。波纹管轴线必须与锚垫板垂直。当管道与普通钢筋发生位置干扰时,可适当调整普通钢筋位置以保证预应力管道位置的准确,但严禁截断。6、波纹管接头长度取30cm,两端各分一半,其中留做下次衔接的一端,应将该端的2/3部分即约10cm放入本次浇筑的混凝土中,另外1/3露出本次浇筑的混凝土以外,这样做的目的是即使外露部分被损坏,还有里面的接头可以利用。波纹管接头要用塑料带缠绕以免在此漏浆。7、被接的两根波纹管接头应相互顶紧,以防穿束时在接头薄弱处的波纹管被束头带出而堵塞管道。8、电气焊作业在管道附
43、近进行时,要在波纹管上覆盖湿麻袋或薄铁皮等,以免波纹管被损伤。9、施工中要注意避免铁件等尖锐物与波纹管的接触,保护好管道。混凝土施工前仔细检查管道,在施工时注意尽量避免振捣棒触及波纹管,对混凝土深处的如腹板波纹管、锯齿板处波纹管要精心施工,仔细保护,要绝对保证这些部位的波纹管不出现问题。、竖向预应力粗钢筋的安装及保管:1、为保证和提高竖向预应力粗钢筋的张拉质量,除0#块横隔板处的竖向预应力粗钢筋需要使用联结器接长外,全桥其他的竖向预应力粗钢筋均通长而不得接长。竖向预应力粗钢筋全部采取预穿束方案,即在混凝土灌注前随腹板钢筋一起绑扎,固定在管道内。为保证张拉竖向预应力粗钢筋后的有效预应力作用在混凝
44、土上,首先在保证钢管基本刚度的前提下应尽可能使用薄壁钢管,其次不能将上下锚垫板贴紧在钢管上,而应在上锚垫板与铁皮管之间留出510mm的间隙。2、所有的竖向预应力粗钢筋进场后必须按照试验规定进行严格的检验,才能投入使用,需要对进行竖向预应力粗钢筋预拉(因为粗钢筋的断筋率在2%左右)3、预应力粗钢筋进场后应认真存放,严格保管,避免受到电气焊损伤,不能把向预应力粗钢筋作为电焊机的地线使用,受损伤的预应力粗钢筋坚决不能使用。、竖向预应力粗钢筋张拉和压浆0#块竖向预应力筋采用直径25mm的精轧螺纹粗钢筋,弹性模量不小于750MPa,弹性模量210MPa,单根张拉力513KN。采用螺纹粗锚具和穿心千斤顶张
45、拉,采取同一梁段两侧对称张拉的方式。竖向预应力筋张拉的操作程序为:清理锚垫板,在锚垫板土作测量伸长量的标记点,并量取从粗钢筋头垫板上标记点之间的竖向距离6:作为计算伸长量的初始值,安装千斤顶,安装连接器和张拉杆。安装工具螺帽(双螺帽)叫初至控制张拉力P的10,张拉至控制张拉力P)持荷2分钟,)旋紧工作,卸去千斤顶及其它附件,l2天后再次张拉至控制张拉力P并旋紧螺帽,量取从粗钢筋头至锚垫板上标记点的竖向距离作为计算伸长量值,计算实际伸长量L,并将该值与理论计算值进行比较。若在6内,则在24小时内完成压浆;若误差超过6,则分析原因并处理后再进行压浆。、竖向预应力粗钢筋张拉的注意事项、除横隔板处的竖
46、向预应力粗钢筋用连接器接长外,其余的预应力粗;均用通长整根,不得接长。、张拉时要调整千斤顶的位置,使千斤顶张拉持力点与粗钢筋中心、?板中心在一条直线上。如张拉中发现有钢筋横移,应立即停止张拉油调整,重新张拉。、张拉后要用加力杆旋紧螺锚,确保锚固力足够。、每轮张拉完毕后,用不同的颜色在钢筋上作出明显的标记,以避免长拉和漏压浆。、伸长量以从粗钢筋头至锚垫板上固定点的竖向距离为准。、张拉时每段梁的横向应保持对称。、每一节段悬臂尾端的一组竖向预应力粗钢筋留待与下一节段同时张拉以使其预应力在混凝土接缝两侧都能发挥作用。、在拧螺帽时,要停止开动油泵。、连接器两端连接的粗钢筋长度要相等并等于连接器长度的一半
47、,防止端过长、一端过短,长度过短一侧的粗钢筋滑脱失锚;、工具锚一定要用双螺帽,以策安全。、预应力筋张拉与压浆:按后面介绍的“预应力张拉与压浆”方法实施。竖向预应力粗钢筋的压浆:其压浆程序与纵向预应力筋的压浆程序基本相同,可参照执行。值得注意的是,为避免粗钢筋张拉后松弛造成应力损失,压浆应在第二轮张拉完成后24小时内完成。2.4.3、钢筋工程悬臂浇注梁段的钢筋绑扎:悬浇梁段普通钢筋即可采取挂篮内就地绑扎,对腹板和底板钢筋也可采用在地面预绑扎,用塔吊吊装就位的方案。、采取部分钢筋整体绑扎:对底板、腹板普通钢筋和竖向预应力筋先在地面分别纲扎成网片后用塔吊整体吊入挂篮内就位。就位后在绑扎底板和腹板交叉部位的钢筋,并在内模固定后就地绑扎顶板钢筋。纵向钢筋的接头采取焊接或搭接方案。、采取就地绑扎方案:实施时需要注意:1、在底板上按照设计间距标化后在进行钢筋绑扎,并设置足够的垫块。2、绑扎腹板竖向预应力筋、底板顶层普通钢筋及底板纵向预应力筋管道。同时根据设计将纵向预应力管道放置在腹板钢筋网内,将腹板钢筋绑扎完成后,进行管道位置的调整及固定。3、绑扎底腹板斜插筋。4、安装底腹板锚具。5、放置垫块,安装内模板,加固。6、绑扎顶板底层钢筋和顶板纵向预应力管道。7、绑扎顶板上层钢筋及斜插筋,调整顶板纵向预应力管道位置并固定。8、安装顶板锚具。、当采用底腹板钢筋网片
