WH-2双螺旋混合机.doc

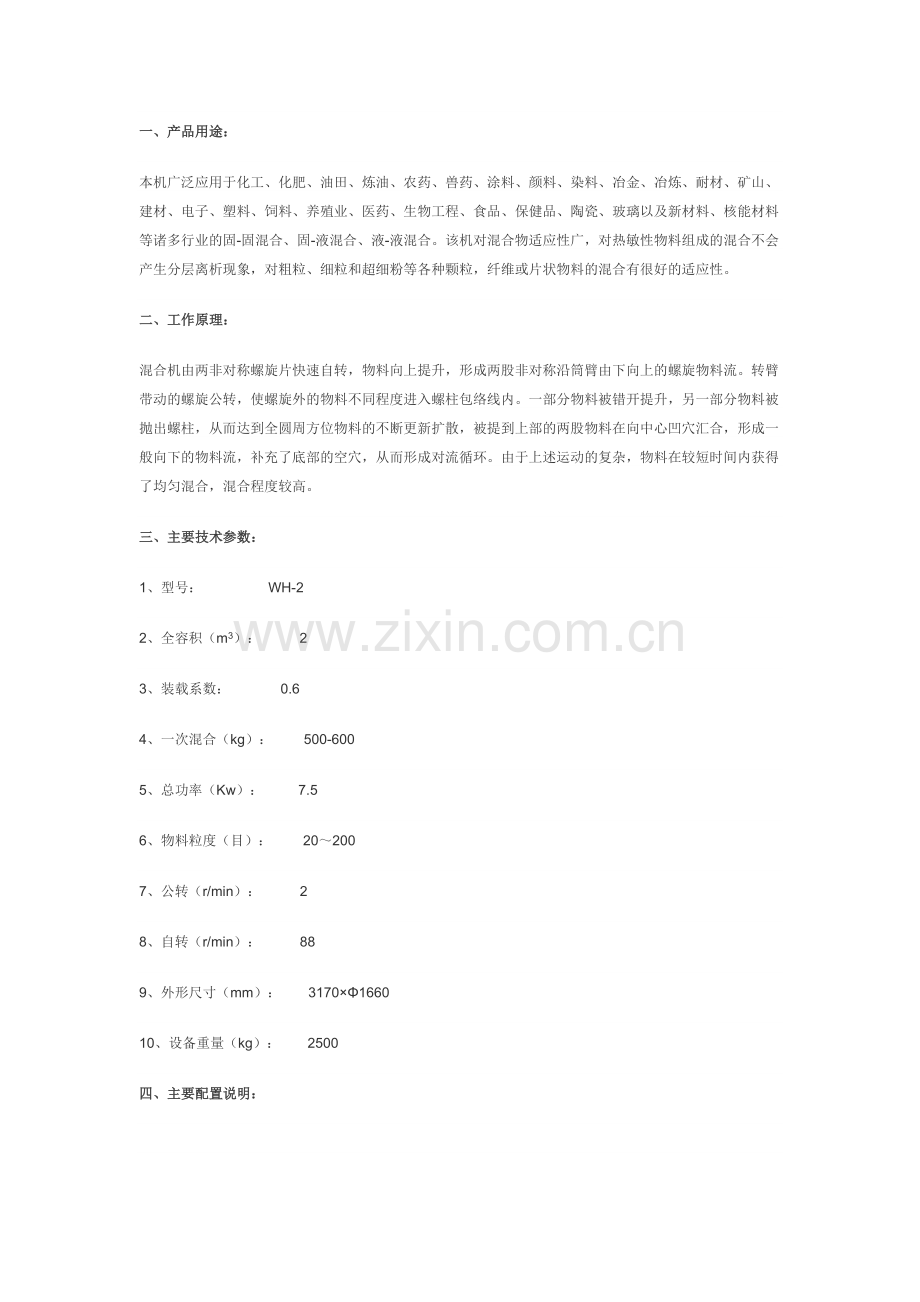

一、产品用途：
本机广泛应用于化工、化肥、油田、炼油、农药、兽药、涂料、颜料、染料、冶金、冶炼、耐材、矿山、建材、电子、塑料、饲料、养殖业、医药、生物工程、食品、保健品、陶瓷、玻璃以及新材料、核能材料等诸多行业的固-固混合、固-液混合、液-液混合。该机对混合物适应性广，对热敏性物料组成的混合不会产生分层离析现象，对粗粒、细粒和超细粉等各种颗粒，纤维或片状物料的混合有很好的适应性。
二、工作原理：
混合机由两非对称螺旋片快速自转，物料向上提升，形成两股非对称沿筒臂由下向上的螺旋物料流。转臂带动的螺旋公转，使螺旋外的物料不同程度进入螺柱包络线内。一部分物料被错开提升，另一部分物料被抛出螺柱，从而达到全圆周方位物料的不断更新扩散，被提到上部的两股物料在向中心凹穴汇合，形成一般向下的物料流，补充了底部的空穴，从而形成对流循环。由于上述运动的复杂，物料在较短时间内获得了均匀混合，混合程度较高。
三、主要技术参数：
1、型号：                 WH-2
2、全容积（m3）：          2
3、装载系数：             0.6
4、一次混合（kg）：        500-600
5、总功率（Kw）：         7.5
6、物料粒度（目）：        20～200
7、公转（r/min）：          2
8、自转（r/min）：          88
9、外形尺寸（mm）：       3170×Φ1660
10、设备重量（kg）：       2500

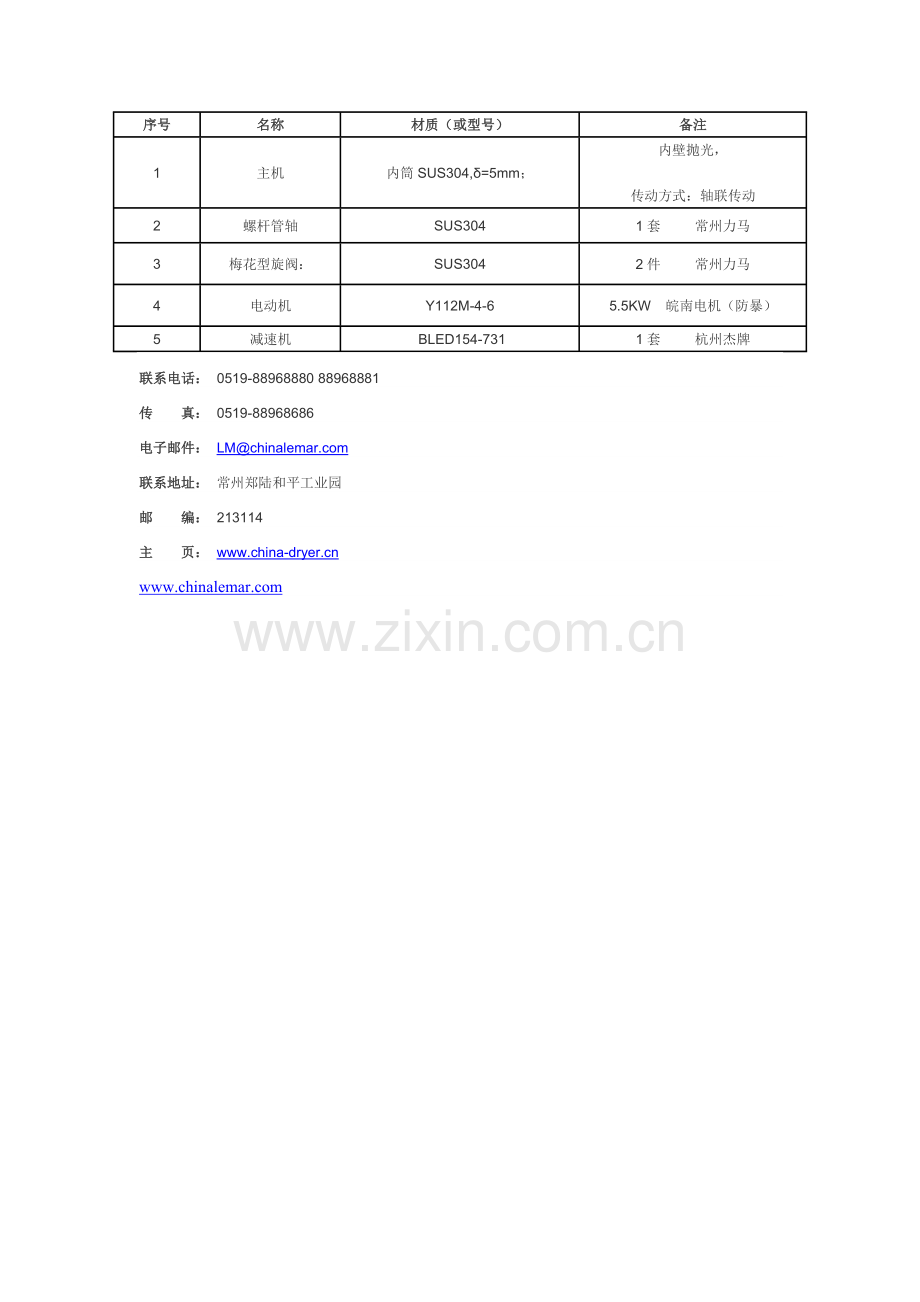

四、主要配置说明：

序号
名称
材质（或型号）
备注
1
主机
内筒SUS304,δ=5mm；
内壁抛光，
传动方式：轴联传动
2
螺杆管轴
SUS304
1套        常州力马
3
梅花型旋阀：
SUS304
2件        常州力马
4
电动机
Y112M-4-6
5.5KW   皖南电机（防暴）
5
减速机
 BLED154-731
1套        杭州杰牌
联系电话：  [phone] 88968881
传　　真：  0519-88968686
电子邮件：  LM@
联系地址：  常州郑陆和平工业园
邮　　编：  213114
主　　页：  www.china-
