花岗石板材角度检验的测量试题与答案1.doc

1、 花岗石板材角度检验的测量值精确到 0.05mm
2、 花岗石圆弧板的角度允许公差一等品为 0.60mm
3、 砂眼 不属于花岗石的缺陷
4、 陶瓷砖表面质量检测，说法正确的是 A.B.C.D
A.对于边长小于600mm的砖，每种类型至少取30块整砖进行检测，
B.对于边长不小于600mm的砖，每种类型至少取10块整砖进行检验
C.无论砖的大小面积应不小于1 m2
D.在垂直距离为1m处用肉眼观察被检砖组表面的可见缺陷
5、陶瓷砖表面质量的测定应至少有95%的砖距 1m 远处垂直观察表面缺陷
6、陶瓷砖表面质量的检验应用照度为 300 IX的灯光
7、陶瓷破坏强度和断裂模数检测，计算平均值至少需 5 个有效结果
8、陶瓷砖破坏强度试验时的最少试样数量为 7
9、需要在规定的光线条件下观察试样，做出判定的项目 A B C D
A陶瓷砖抗釉裂性 B陶瓷砖抗冻性 C陶瓷砖抗热震性 D陶瓷砖吸水率
10、陶瓷砖吸水率测试时，当每块砖的表面积大于0.04m2时只需要用 5 块整砖测试
11、陶瓷砖吸水率检测时试样要求 A. B .C .D
A如每块砖的表面积大于0.04m2时只需用5块整砖测试
B如每块砖的质量小于50g则需足够数量的砖使每块试样达到50g-100g
C砖的边长大于200mm且小于400mm时可切成小块，但切下来的每一块应计入测量值内，多边形和其他非矩形砖，其长宽均按外接矩形计算
D砖的边长小于200mm时用10块整砖测量
12、陶瓷砖抗热震的测定原理，通过试样在5℃和145℃之间的10次循环来测定整砖的抗热震性（错）
13、陶瓷砖抗热震性的测定中浸没试验适用于吸水率大于10%的砖（错）
14、陶瓷砖抗釉裂性试验在开始检测前所有的砖应在500℃正负50℃温度下重烧（错）
15、测定抛光砖光泽度区五点或九点的算术平均值作为该试样的试验结果，计算精确至1光泽单位（错）

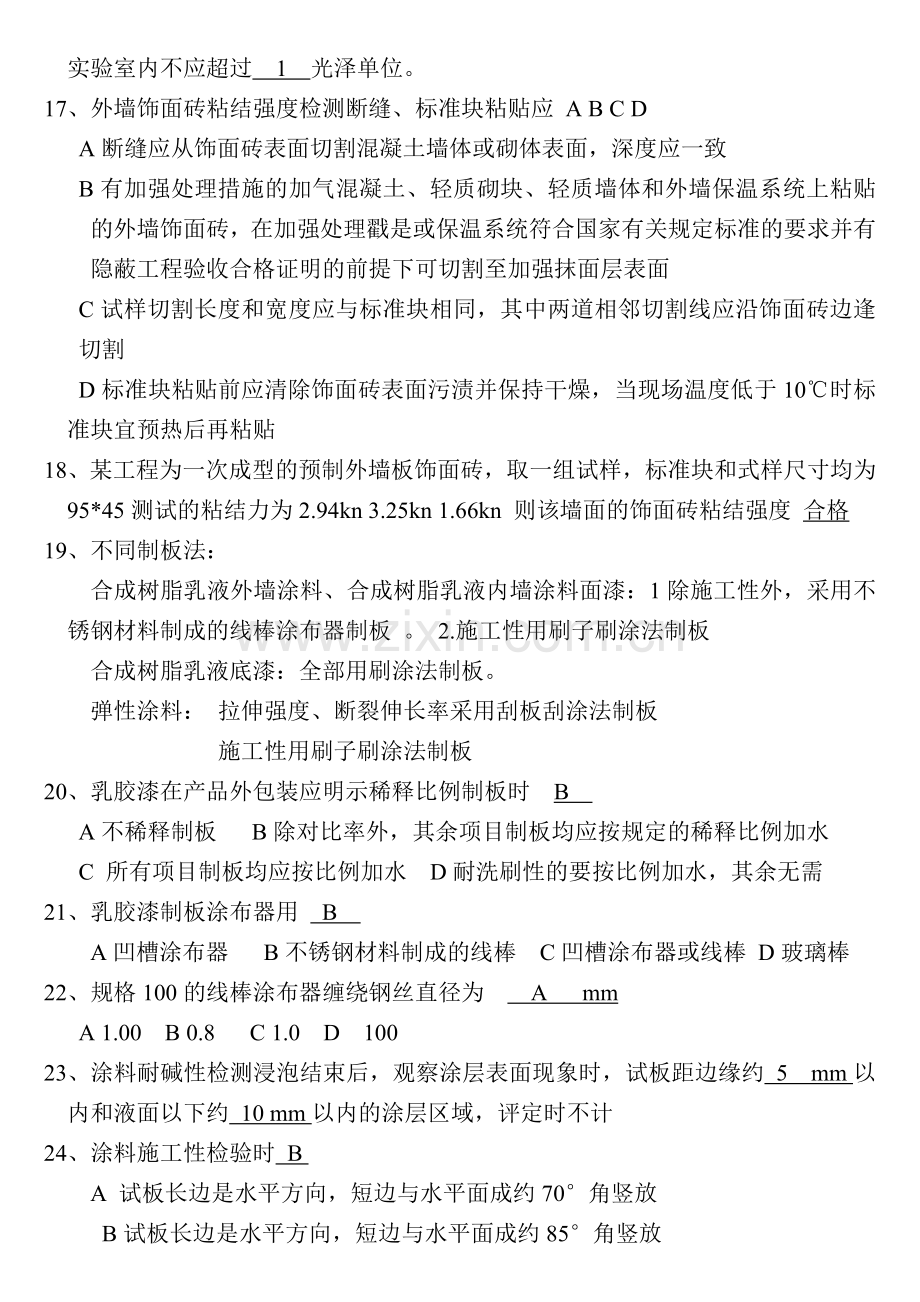

16、镜向光泽度检测的精度应保证在同一试样表面重复测定所测得的平均值相差在实验室内不应超过 1 光泽单位。
17、外墙饰面砖粘结强度检测断缝、标准块粘贴应 A B C D
A断缝应从饰面砖表面切割混凝土墙体或砌体表面，深度应一致
B有加强处理措施的加气混凝土、轻质砌块、轻质墙体和外墙保温系统上粘贴的外墙饰面砖，在加强处理戳是或保温系统符合国家有关规定标准的要求并有隐蔽工程验收合格证明的前提下可切割至加强抹面层表面
C试样切割长度和宽度应与标准块相同，其中两道相邻切割线应沿饰面砖边逢切割
D标准块粘贴前应清除饰面砖表面污渍并保持干燥，当现场温度低于10℃时标准块宜预热后再粘贴
18、某工程为一次成型的预制外墙板饰面砖，取一组试样，标准块和式样尺寸均为95*45测试的粘结力为2.94kn 3.25kn 1.66kn 则该墙面的饰面砖粘结强度 合格
19、不同制板法：
合成树脂乳液外墙涂料、合成树脂乳液内墙涂料面漆：1除施工性外，采用不锈钢材料制成的线棒涂布器制板 。 2.施工性用刷子刷涂法制板
合成树脂乳液底漆：全部用刷涂法制板。
弹性涂料： 拉伸强度、断裂伸长率采用刮板刮涂法制板
施工性用刷子刷涂法制板
20、乳胶漆在产品外包装应明示稀释比例制板时 B
A不稀释制板 B除对比率外，其余项目制板均应按规定的稀释比例加水
C 所有项目制板均应按比例加水 D耐洗刷性的要按比例加水，其余无需
21、乳胶漆制板涂布器用 B
A凹槽涂布器 B不锈钢材料制成的线棒 C凹槽涂布器或线棒 D玻璃棒
22、规格100的线棒涂布器缠绕钢丝直径为 A mm
A 1.00 B 0.8 C 1.0 D 100
23、涂料耐碱性检测浸泡结束后，观察涂层表面现象时，试板距边缘约 5 mm以内和液面以下约 10 mm以内的涂层区域，评定时不计
24、涂料施工性检验时 B
A 试板长边是水平方向，短边与水平面成约70°角竖放
B试板长边是水平方向，短边与水平面成约85°角竖放
C试板短边是水平方向，长边与水平面成约85°角竖放
D试板短边是水平方向，长边与水平面成约90°角竖放
25、黑白工作板和卡片纸的反射率为 B
A黑色：0%，白色（80±2）% B 黑色不大于1% 白色（80±2）%
C黑色不大于1% 白色（80±5）% D黑色不大于5% 白色（80±5）%
26、涂料耐沾污性测试方法中规定的水箱应为 C
A11L B20L C15L D18L
27、涂膜耐水性的浸水试验法应将每块试板长度的 B 浸入水中
A1/3 B2/3 C 全部 D 1/2
28、大理石耐磨度试验时，试样置于烘箱中 C 小时，再置于干燥器中冷却至室温后再进行试验
A 2 B 12 C 24 D6
29、在陶瓷砖的平面内，边的中央偏直线的偏差指的是 A
A边直度 B直角度 C 翘曲度 D弯曲度
30、陶瓷砖厚度测量时，对表面不平整的砖，垂直于一边，在砖面上划4条直线，4条直线距砖边的距离分别为边长的 A B C D 倍在每条直线上最厚处测量厚度
A 0.125 B 0.375 C0.625 D0.875 E0.250
31、陶瓷砖平整度检测包括以下的 A B E
A边弯曲度 B翘曲度 C 直角度 D边直度 E 中心弯曲度
32、建筑室内用腻子低温存储稳定性检测时放入保持-5±1℃的低温箱中18H后取出，于标准环境中放置6h唯一循环（错）
33、建筑外墙腻子养护期为7天项目有A B D
A腻子膜柔韧性B动态抗开裂性C粘结强度 D吸水量 E打磨性
34、建筑外墙腻子试板数量为3块的检测项目有A B D
A腻子膜柔韧性B动态抗开裂性C粘结强度 D耐碱性 E吸水量
35、纸面石膏板标准号为A
A GB/T9775-2008 B JC/T799-2007 C JC/T800-2007 D GB/T9776-2008
36、对于纸面石膏板应满足25±5摄氏度，50±5%试验环境项目有A B C D
A、面密度 B断裂荷载 C 硬度 D 抗冲击性 E表面吸水量
37、纸面石膏板断裂荷载测定 A B C D
A 将面密度测定后的十个试件随即进行断裂荷载测定
B 把试件放置于板材抗折试验机的支座上，纵向断裂荷载试件正面朝下，横向断裂荷载试件正面朝上
C 加荷速度控制在4.2正负0.8N/S直至试件断裂
D以五张板材的平均值以及最小值作为改组试样的断裂荷载
E 断裂荷载精确至10N
38、纸面石膏板端头硬度需要测定十个试件（错）
39、天然花岗石建筑板材体积密度试验中以下错误的是 D E
A将试样用刷子清扫干净放入105±2摄氏度的烘箱中干燥24h取出冷却至室温称其质量，精确0.0g
B将试样放入室温的蒸馏水中，浸泡48h取出用拧干的毛巾擦去表面水分并立即称量质量精确到0.02g
C把试样挂在网箱中将网箱与试样浸入室温蒸馏水中，称量其在水中的质量精确到0.02g
D体积密度计算到两位有效数字
E试样尺寸为50mm立方体3块
40、天然大理石板材干燥状态压缩强度检测步骤正确的有 A B C E
A将试样在105正负2摄氏度的烘箱内干燥24h再放入干燥器中冷却至室温
B测试式样两个受力面的边长、直径计算面积，以两个受力面面积的平均值做为试样受力面积，边长测量值精确到0.5mm
C将试样放置在材料试验机下压板的中心部位，以1500±100 N/S的速率或压板的移动速率不大于1.3mm/min施加负荷
D直至试样损坏，记录试样破坏时荷载值，读数精确至100N
E试样两个受力面应平行、光滑、相邻面夹角为90°±5°
